Product Design & Manufacturing Collection

Prvním krokem k zefektivnění výroby je uvědomit si, že i ve vaší firmě je prostor pro optimalizaci procesů. Možností pokroku je pak v rámci tohoto balíčku mnoho. Můžete například využít následující:

• Automatizované nástroje s asociativním propojením AnyCADu,
• palety cloudových služeb pro vylepšení návrhu,
• parametrizaci a konfiguraci modelu založenou na pravidlech iLogic,
• komunikaci mezi pracovními týmy,
• jednoduchým sdílením dat,
• pokročilé simulační studie MKP.

Hlavním požadavkem optimalizace by mělo  být snížení času nutného k produkci zboží. Pokud používáme stále stejné přístupy myšlení, velice těžko dosáhneme inovace. Základním přínosem kolekce je dostupnost nových přístupů za velmi rozumnou cenu.

Největší výhodou těchto doplňků v kolekci je, že pokud potřebujete na úplném začátku procesu udělat změnu, stačí pouze v Inventoru otevřít správný doplněk a nechat nově vygenerovat například NC kód. Odpadá tedy nutnost několika exportů do dalších externích programů, které se starají o obrábění. Navíc vše nestále ovládáte přímo v Inventoru.

Pro konstrukční a návrhovou práci ve 2D i 3D vám poslouží v této sadě hned celá řada programů, které spolu výborně spolupracují. Nejzákladnějším z nich je program AutoCAD, který obsahuje celou řadu oborových sad (Electrical, Mechanical, Plant 3D, ...).

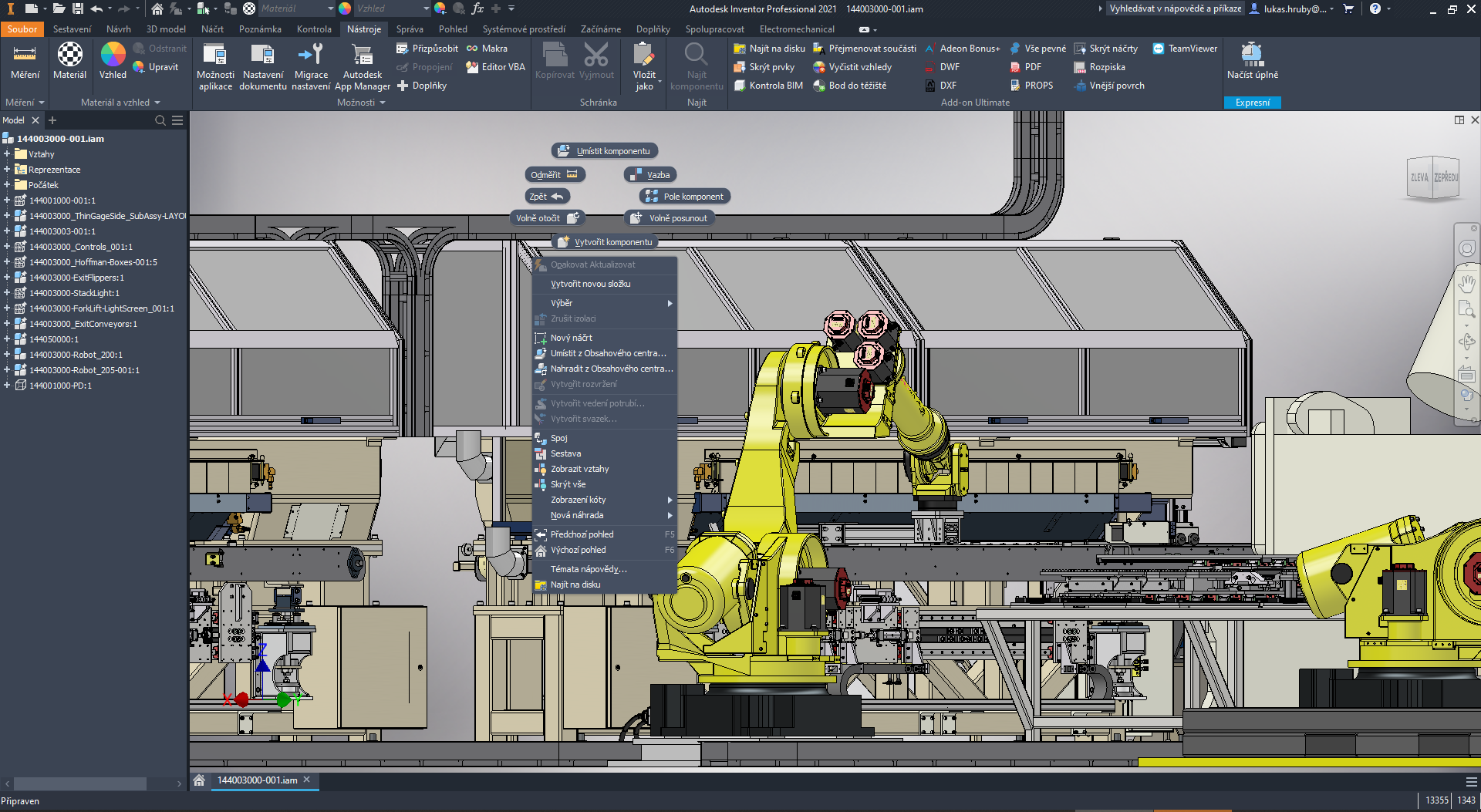

Pro 3D konstrukční návrh vám výborně poslouží hned dvojice programů a to Autodesk Inventor a Fusion 360. Inventor je robustní a nejvyužívanější 3D CAD aplikací pro konstrukci a výrobu. Velmi stabilní a robustní CAD, který zvládne i velmi náročně sestavy komponent a umožní vám nejen parametrizace modelu, ale také vytváření definovaných konfigurací modelů. Druhý zmíněný Fusion 360, je vhodnější spíše pro design výrobků nebo spolupráce s Inventor uživateli na dílčích činnostech.

Díky Factory Design Utilities můžete nejen navrhovat konkrétní stroje a výrobky, ale rovnou navrhnout celé výrobní linky v kontextu strojů a okolí mezi sebou.

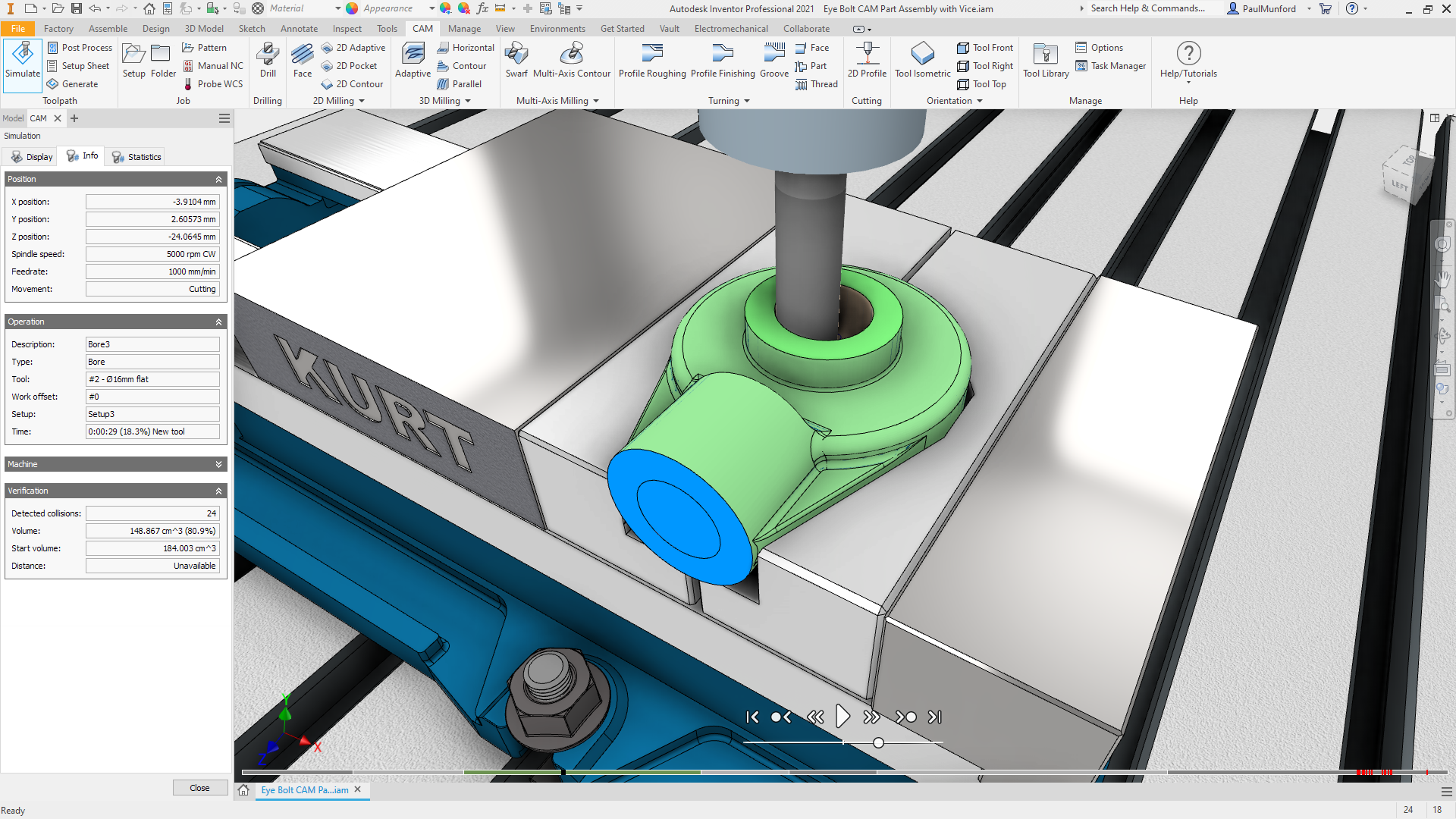

Pro přípravu výroby a samotnou výrobu vám poslouží opět celá řada nástrojů. Základem je modul Inventor CAM, který rozšíří program Inventor o přípravu obráběcích drah, generování NC kódů a napojení na řídící systém stroje díky konkrétním postprocesorům. Technik pracuje v jednom prostředí a může využít jak soustružení s poháněnými nástroji, tak i frézování. Inventor CAM podporuje 2,5D, 3D, 3+2D a víceosé frézování. Velmi podobnou spolupráci zařídí i napojení na cloudový Fusion 360, který také obsahuje celou řadu nástrojů a funkcí pro přípravu a nastavení obráběcích drah.

Inventor Nesting vám jako doplněk opět rozšíří funkčnost Inventoru o optimalizovaných řezných plánů pro plechové nebo deskové součásti (např. dřevěné desky). Po označení sestav s plechovými součástmi nebo přidáním libovolných DXF souborů můžete nastavit specifická pravidla seskládání dílů na plát plechu. Kromě informací o procentuálním využití materiálu jsou výsledkem buď DXF soubory jednotlivých plechových plátů, nebo s využitím Inventor CAMu přímo NC kód určený k odeslání na CNC.

Dané výrobky je potřeba nejlépe před samotnou výrobou řádně odzkoušet a otestovat ještě virtuálně. A případně odchytit a upravit tak případné nedostatky, které by se zpětně opravovaly jen velmi těžko a draze. K tomu vám pomůže například Inventor Nastran, který opět jako doplněk rozšiřuje Inventor pokročilé analýzy využitím metody konečných prvků (MKP). S jeho pomocí lze provést například simulace lineárního a nelineárního napětí, dynamiky a přenosu tepla, modální analýzy, ale i řadu dalších. Opět se zde dá využít i propojení s programem Fusion 360, který řadu simulací umožňuje vypočítat i na cloudovém výkonu serverů a hodí se tak pokud pro dané složité výpočty nemáte dostatečný hardwarový výkon.

Navisworks Manage je nástroj, který slouží pro koordinaci 3D modelů, zejména pak pro modely stavby a TZB. Načítá širokou paletu formátů souborů včetně nativních formátů Inventoru. Práce v programu Navisworks umožňuje kontrolu vlastností modelů, které se dají využít v oblasti BIM. Dále umožňuje kontrolu kolizí a díky jeho práci s grafikou je vhodný pro práci s obrovskými sestavami (například statisíce dílů).

Process Analysis umožňuje snadno modelovat, vizualizovat a simulovat své výrobní procesy. Vytvořte si například funkční model navrhované montážní linky, továrny nebo průmyslového stroje a simulujte jejich provoz, abyste identifikovali potenciální úzká místa a optimalizovali výkon na základě kritérií.

Fusion Team, neboli cloudové PDM rozšíření určené pro správu dat, zejména aplikací Inventor a Fusion 360. Umožní vám propojit vzájemně konstrukční tým nebo sdílet data se zákazníky a partnery. Může sloužit nejen k nahrazení VPN přístupu ke sdílené složce, ale i ke sdílení, kontrole, diskuzi a rychlému zobrazení uložených dat, například na telefonu. Po instalaci se vytvoří virtuální složka v průzkumníku, která se synchronizuje s cloudem.

Vault Basic vám pak jako serverové PDM řešení může pomoci pro lokální správu konstrukčních dat a spolupráci Inventor, AutoCAD a dalších CAD uživatelů. Umožní vám bezpečně ukládat a spravovat data v centrálním uložišti.

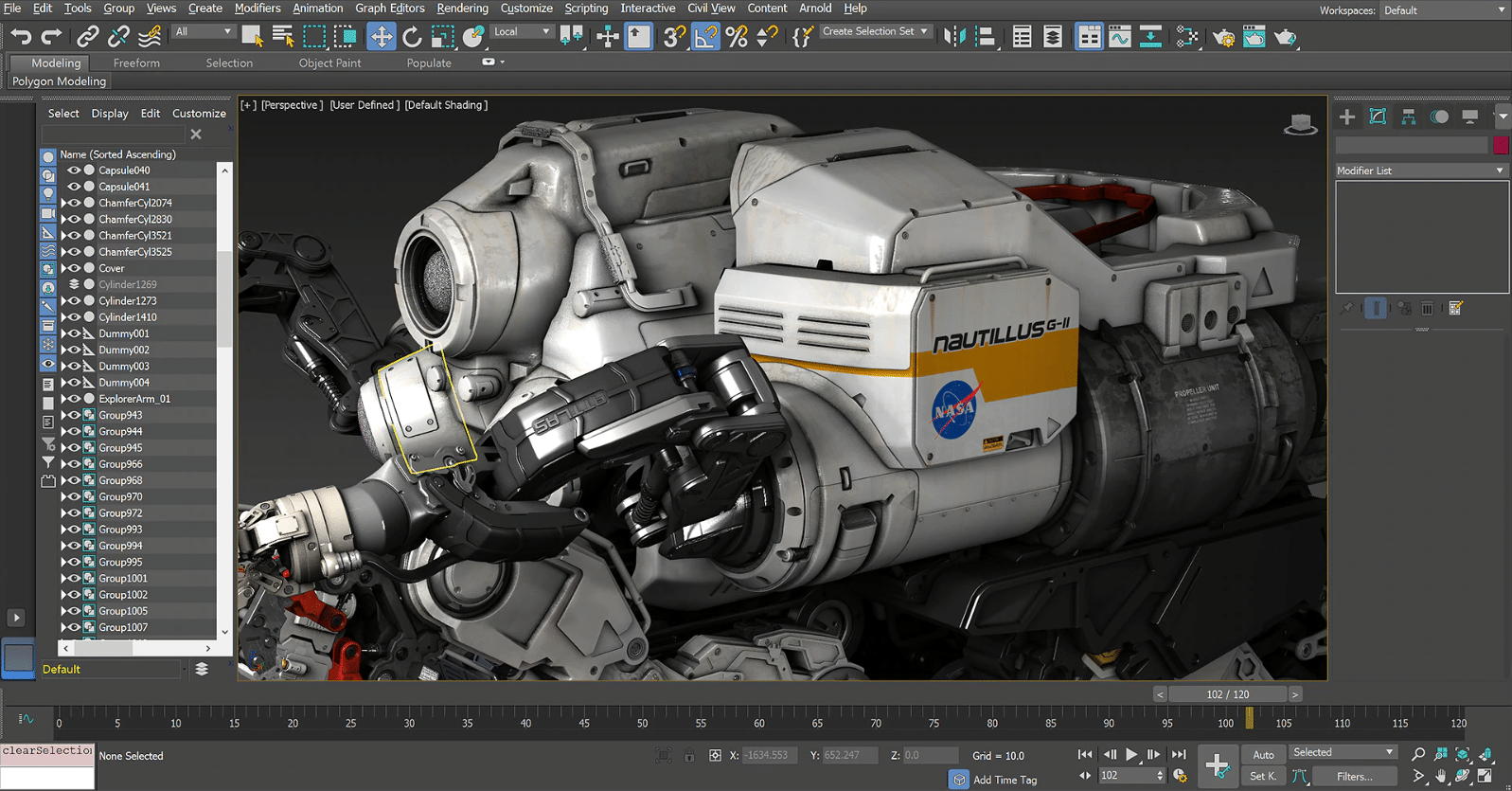

Těžko byste hledali lepší software pro tvorbu profesionálních vizualizací, než program 3ds Max. Tento program je využíván nejen jako animační nástroj konstruktérů, vývojářů her, ale i pro tvorbu speciálních efektů v hollywoodských filmech. K dispozici jsou také různorodé textury, které lze přímo v softwaru libovolně modifikovat a upravovat, bez nutnosti využívat software třetích stran. Díky 3DS Maxu můžete také využívat virtuální realitu, která je jednoduše dostupná po importu modelu a připojení headsetu.
