Proč e-deník a BIM model patří k sobě
Samostatný elektronický stavební deník už dnes umí nahradit papír: zápis z telefonu, fotky, role a auditní stopu. Bez vazby na dokumentaci ale zůstává „jen“ lepším deníkem. Když stavbyvedoucí zapíše, že došlo k odchylce na stropní desce, a k záznamu nepřiloží výkres ani odkaz na prvek v modelu, musí se o týden později znovu dohledávat, o kterou verzi dokumentace šlo a kdo ji schválil.
Napojení na BIM a CDE tenhle zmatek odstraňuje. Denní zápis, kontrola kvality nebo vada odkazuje na konkrétní list, soubor nebo lokalitu. Investor a BIM koordinátor vidí stejnou verzi jako tým na stavbě. Právě proto se dnes u long-tail dotazu elektronický stavební deník BIM neptáme jen „jaký deník koupit“, ale „jak deník propojit s modelem a dokumentací“.
Co je CDE a jakou roli v tom hraje
Společné datové prostředí (CDE) je místo, kde projektový a realizační tým sdílí dokumenty, modely, úkoly a komunikaci podle dohodnutých pravidel. Není to jen cloudové úložiště: jde o verzování, oprávnění, schvalovací toky a jednoznačný stav souboru (pracovní, sdílený, publikovaný).
Elektronický stavební deník CDE využívá jako páteř. Deníkové zápisy, denní reporty, fotografie a vady (issues) patří do stejného projektu jako výkresy a model. Když se změní výkres, všichni pracují s novou verzí; starší odkazy zůstávají dohledatelné. Bez CDE se deník i BIM rychle rozpadnou na e-maily, USB a „poslední PDF na ploše“.
Jak propojení funguje v praxi
V Autodesk Forma / Construction Cloud se propojení skládá z několika ověřených stavebních bloků — ne z magického tlačítka „propoj deník s BIM“:
- Dokumenty a výkresy ve společném prostředí — aktuální listy a soubory jsou dostupné v kanceláři i v terénu; změny se verzují.

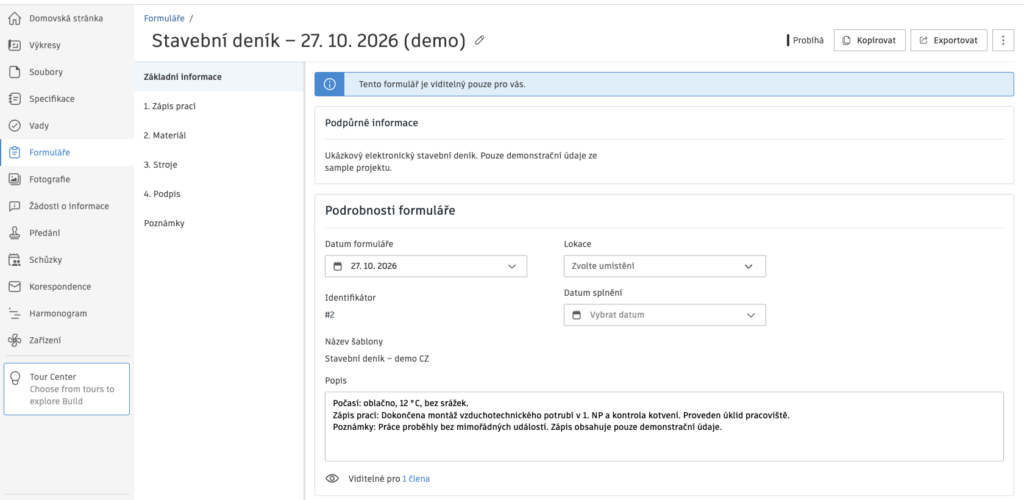

- Forms / digitální formuláře (denní reporty) — ve Forma Build jsou hlavním nástrojem elektronického stavebního deníku: denní reporty a další digitální formuláře evidují práci, počasí, mechanizaci i přílohy. Adeon je na stavbách nastavuje jako základ e-deníku.
- Fotografie vázané na lokalitu — snímky ze stavby lze přiřadit k lokalitě nebo oblasti projektu, aby nebyly jen ve fotogalerii telefonu.
- Issues / Vady — slouží k vazbě konkrétního problému na výkres, lokalitu nebo BIM kontext (pin na list, odkaz na soubor, fotka). Nejsou náhradou deníku — deníkový zápis zůstává ve Forms; vada doplní konkrétní odkaz na dokumentaci.
- RFI a související toky — žádost o informaci může vzniknout z vady a nést kontext (výkres, popis, přílohy), aby se odpověď nevrátila „naslepo“.
- Mobilní přístup — zápisy a prohlížení dokumentace probíhají přímo na stavbě; u offline práce se data synchronizují po obnovení připojení.
Důležité je rozlišit role nástrojů: Forms (denní reporty) vedou deník; Vady (Issues) propojují konkrétní problém s výkresem, lokalitou nebo modelem. Nejde o „deník uvnitř každého prvku modelu“, ale o jeden projekt ve Forma Build, kde deníkový zápis a vada sdílejí stejnou dokumentaci — bez přeposílání příloh mailem.
Výsledek pro stavební deník BIM je praktický: deníkový zápis ve Forms není izolovaná poznámka, ale položka v projektu, která odkazuje na stejnou dokumentaci, se kterou pracuje projekce i dozor — a kde je potřeba ukotvit problém na výkrese, naváže vada. Forma Build přitom zahrnuje i nástroje pro správu dokumentace (Data Management / Docs), takže deník, výkresy a komunikace nejsou ve třech oddělených systémech.
Krok za krokem: zavedení na stavbě
Technické propojení nestačí — rozhoduje nastavení projektu. Osvědčený postup vypadá takto:
- 1. Struktura složek a pojmenování — domluvte jednotnou strukturu pro projektovou dokumentaci, výkresy, fotky a deníkové přílohy. Bez pravidel se i dobré CDE změní v chaos.
- 2. Role a oprávnění — stavbyvedoucí zapisuje, technický dozor komentuje, investor čte nebo schvaluje. Nastavte přístupy podle rolí hned při startu zakázky.
- 3. Šablony záznamů — připravte šablonu denního reportu / deníku (povinná pole, přílohy, odkazy na vady). Šablona zajišťuje, že každý den vznikne srovnatelný záznam.
- 4. Pravidla verzí — určete, která verze výkresu nebo modelu je „platná pro stavbu“, a kdo publikuje změny. Zápis v deníku by měl odkazovat právě na tu verzi.
- 5. Zaškolení stavbyvedoucích — krátké školení v terénu: jak založit zápis, jak připojit fotku a odkaz, kdy založit issue místo dlouhého textu v deníku.
- 6. Pilot na jedné stavbě — ověřte tok na reálné zakázce, upravte šablony a teprve pak rozšiřujte na další projekty.
Bez bodů 2–5 vznikne jen digitální kopie papíru. S nimi získáte skutečné propojení stavebního deníku s BIM dokumentací — opakovatelný proces, ne jednorázový experiment.
Přínosy pro stavbyvedoucího, BIM koordinátora a investora
Stavbyvedoucí tráví méně času dohledáváním „který výkres platí“ a opisováním zápisů do e-mailu. Zápis, fotka a odkaz na dokument vzniknou na místě. Při kontrolním dni nemusí skládat složku ze tří disků.
BIM koordinátor vidí, jak se model a dokumentace používají v realizaci. Issues a RFI nesou kontext k výkresům a lokalitám, takže se zpětná vazba ze stavby vrací do modelu bez ztráty informace. Snáz se pozná, zda problém vznikl v koordinaci, nebo až při provádění.
Investor a technický dozor mají auditní stopu: kdo zapsal, kdy, k jaké verzi dokumentace a s jakou fotkou. Předání stavby je rychlejší, protože deník, vady a dokumenty jsou v jednom prostředí — ne v archivu „až po dokončení“.
Společný efekt pro celý tým je méně duplicitní práce. Jednou pořízená fotka slouží deníku, kontrole kvality i předávací dokumentaci. Jednou publikovaný výkres je referencí pro zápis i pro RFI. To je praktický důvod, proč se elektronický stavební deník CDE vyplatí i tam, kde zákon elektronickou formu zatím nenařizuje — úspora času a srozumitelná historie zakázky.
Na co si dát pozor
Propojení deníku s modelem nevyřeší samo o sobě odpovědnosti ani právní náležitosti zápisů. Kdo deník vede, kdo do něj smí zapisovat a jak se archivuje, patří do smluvních a zákonných pravidel — ty rozebíráme v samostatném článku o povinnosti elektronického stavebního deníku (publikace připravena). V tomto textu se držíme procesu a nástrojů.
Druhé riziko je datová kázeň. Pokud tým ukládá výkresy mimo CDE „jen pro jistotu“ a do deníku přikládá screenshoty bez verze, propojení se rozpadne. Stejně tak pomůže nastavit, kdy stačí zápis v deníku a kdy je potřeba založit issue nebo RFI — deník není náhradou za řízení vad.
Třetí bod: nepřehánějte detail. Není nutné ke každému řádku deníku připojovat celý model. Odkazujte tam, kde to později ušetří dohledávání — odchylky, kontroly, předání prací, bezpečnostní události.
Jak vám pomůže Adeon
Adeon dodává a zavádí řešení Autodesk pro stavebnictví — včetně elektronického stavebního deníku, nastavení CDE a školení týmu na stavbě. Pomůžeme vám navrhnout strukturu projektu, šablony denních záznamů a pravidla, jak zápisy vázat na dokumentaci a model ve Forma Build.
Chcete propojit stavební deník s modelem na vaší stavbě? Domluvte si konzultaci s Adeonem — ozveme se následující pracovní den.
Časté otázky
Stačí cloudové úložiště, nebo potřebuji CDE?
Úložiště souborů nestačí, pokud chybí verzování, role a vazba deníkových zápisů na platnou dokumentaci. Právě to dodává CDE — viz stránku o CDE.
Musí být deník přímo uvnitř BIM modelu?
Ne. Podstatné je, aby deník a model sdílely jedno projektové prostředí a aby zápisy odkazovaly na výkresy, lokality nebo související úkoly. To je praktické propojení stavebního deníku s BIM.
Kde začít, když už máme papírový deník?
Nejprve nastavte CDE a šablonu denního záznamu na jedné stavbě, zaškolte stavbyvedoucí a teprve pak vypněte paralelní papír. Skok „všechny stavby najednou“ obvykle končí návratem ke starým návykům.
