Adeon add-in
Revit Tools

Adeon Revit Tools je rozšiřující doplněk pro aplikaci Autodesk Revit, který je speciálně navržený pro projektanty a uživatele Revitu. Tento add-in automatizuje běžné úkoly a přidává nové funkce, které Revit buď vůbec nemá, nebo jsou ve standardní aplikaci omezené.

Proč je to užitečné pro projektanta:

• Automatizace rutinních úloh: Zrychlí a zjednoduší časté úkony, jako je filtrace prvků, import/export dat, hromadné úpravy parametrů nebo elementů, nastavení zobrazování a další.
• Efektivnější práce: Pomáhá především v projektové praxi, kde je třeba rychle manipulovat s větším množstvím dat a prvků v modelu.

Výhody:

• Zásadně zrychluje a zpřesňuje práci v Revitu i u velkých projektů.
• Ušetří čas při správě modelu, přípravě dat a dokumentace.
• Zlepšuje celkové workflow BIM projektanta.

To vše dělá z Adeon Revit Tools velmi užitečný nástroj pro každého uživatele Revitu, který chce efektivněji pracovat a rychleji dosahovat výsledků.

Spojení a rozpojení

Funkce spojení a rozpojení elementů umožňuje snadné a automatizované propojení nebo oddělení vybraných stavebních prvků v modelu, jako jsou stěny, podlahy, stropy či střechy. Uživatel může určit, zda se operace provede pouze v aktuálním pohledu nebo napříč celým projektem. Díky tomu lze rychle zajistit čisté návaznosti mezi konstrukcemi a výrazně zjednodušit a urychlit práci při modelování.

Kóty otvorů

Kóty otvoru jsou funkce usnadňující vytváření a správu kót oken a dveří v půdorysných pohledech. Automaticky doplňují výšku otvoru a výšku parapetu, přičemž v nastavení lze upravit jejich zobrazení pro aktuální pohled nebo celý model a také rozhodnout, zda bude informace o nulovém parapetu zobrazena v závorkách.

Legendy

Funkce Legendy umožňuje v Revitu rychle zobrazit přehled vybraných prvků, jako jsou stěny, podlahy, střechy nebo okna, v rámci speciálního legendového pohledu. Po vložení potřebných komponent detailu se automaticky do legendy zahrnou všechny prvky dané kategorie, čímž výrazně usnadňuje orientaci v projektu a správu jeho detailů.

Import a Export XLS

Tato funkce umožňuje snadný export a import dat mezi výkazy a tabulkami ve formátu XLS, včetně jejich přímé úpravy v Excelu. Po exportu se automaticky otevře předpřipravená excelová tabulka, ve které je možné upravovat hodnoty a poté je jednoduše importovat zpět. Systémové parametry vypočítané přímo softwarem však upravovat nelze. Funkce výrazně zrychluje práci s daty ve výkazech a propojuje proces mezi modelem a tabulkovým editorem efektivním způsobem.

Úprava výkazů přes XLS

Funkce umožňuje upravovat výkaz přímo v Excelu. Po aktivaci této funkce se výkaz otevře v samostatném okně Excelu a všechny změny, které v souboru provedete a uložíte, se automaticky promítnou zpět do výkazu.

Hromadný export výkazů

Funkce hromadného exportu výkazů v Adeon Revit Tools umožňuje více Revitích výkazů jedním krokem vyexportovat do formátu XLSX. Najdete ji po rozbalení ikonky XLSX jako poslední ikonku v nabídce, takže odpadá nutnost exportovat výkazy jednotlivě a výrazně se zrychlí přípravu podkladů pro další zpracování nebo reporty.

Výkresy z XLS

Funkce umožňuje jednoduše a rychle vytvořit kompletní seznam dokumentace v Revitu na základě dat z připraveného Excel souboru. Stačí mít v souboru čísla a názvy výkresů, poté v Revitu použít příslušnou možnost, vybrat soubor a během chvilky se automaticky vytvoří všechny potřebné výkresy podle Excelu.

Barvy záložek

Barvy záložek v Revitu umožňuje barevně odlišit záložky (views) podle typu nebo projektu, takže se v nich rychleji vyznáte. Díky barvám hned uvidíte, jaké pohledy máte otevřené a kde právě pracujete, což zrychluje přepínání a snižuje chaos při práci s více okny najednou. Zároveň tak snáz udržíte přehled v komplexních projektech, kde běžně pracujete s desítkami pohledů.

Filtr elementů

Funkce slouží k rychlému výběru a zobrazení vybraných objektů v projektu podle kategorie, typu nebo parametrů. Uživatel může filtrovat prvky buď jednotlivě, nebo hromadně v aktivním pohledu, a dále je třídit podle zvolených kritérií. Po vyfiltrování lze vybrané objekty izolovat či dočasně skrýt pro lepší přehlednost práce.

Přepis parametrů

Funkce umožňuje snadné kopírování hodnot mezi parametry instancí nebo typů prvků. Uživatel si zvolí, který parametr chce přepsat do jiného, přičemž cílový parametr musí být upravitelný. Využití najde například při zjednodušování práce s informacemi a správě dat v BIM modelech, kdy lze efektivně manipulovat s hodnotami napříč různými prvky a kategoriemi.

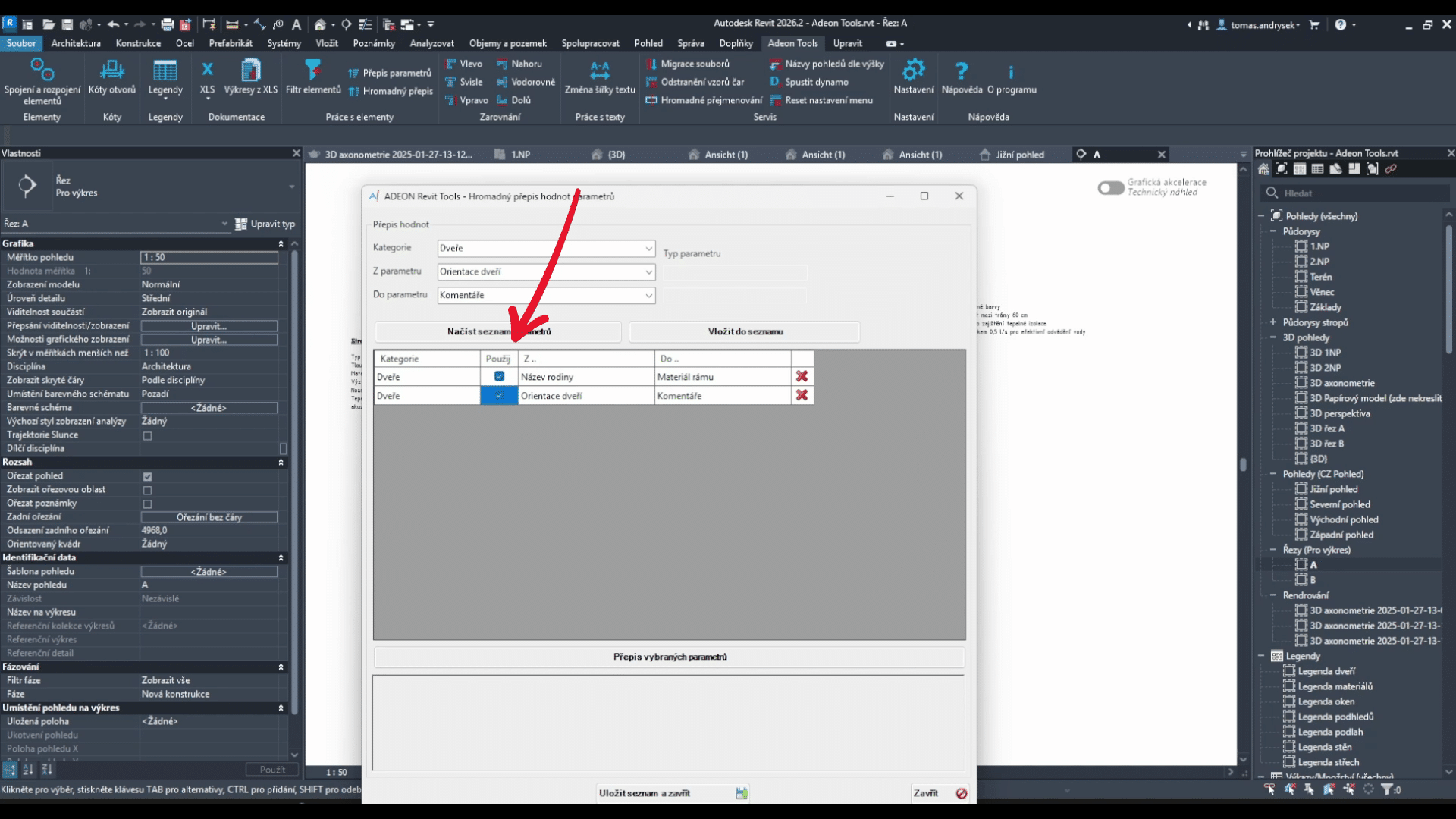

Hromadný přepis parametrů

Hromadný přepis parametrů je nástroj, který umožňuje efektivně přenášet hodnoty mezi různými parametry v projektu. Uživatel si může nadefinovat seznam, ve kterém přiřadí zdrojový a cílový parametr v konkrétní kategorii, a následně spouštět hromadný přesun těchto informací. Takto vytvořené seznamy je možné uložit pro budoucí použití nebo upravovat podle aktuálních potřeb.

Zarovnání

Zarovnání je sada nástrojů, která umožňuje snadné a rychlé zarovnání více vybraných prvků podle jednoho určeného referenčního prvku. Typicky se používá například pro zarovnání nad sebou umístěných stěn, přičemž stačí nejprve označit referenční prvek a následně hromadně vybrat ostatní, které se podle něj upraví.

Změna šířky textu

Funkce umožňuje snadno změnit šířku vybraných textových objektů v jednom pohledu, a to zadáním jednotné šířky pro všechny označené prvky. Po výběru textů lze pomocí této pomůcky sjednotit jejich šířku podle potřeby, čímž se výrazně urychlí práce s textovými popisky v projektové dokumentaci. Další podrobnosti jsou dostupné v nápovědě nástroje.

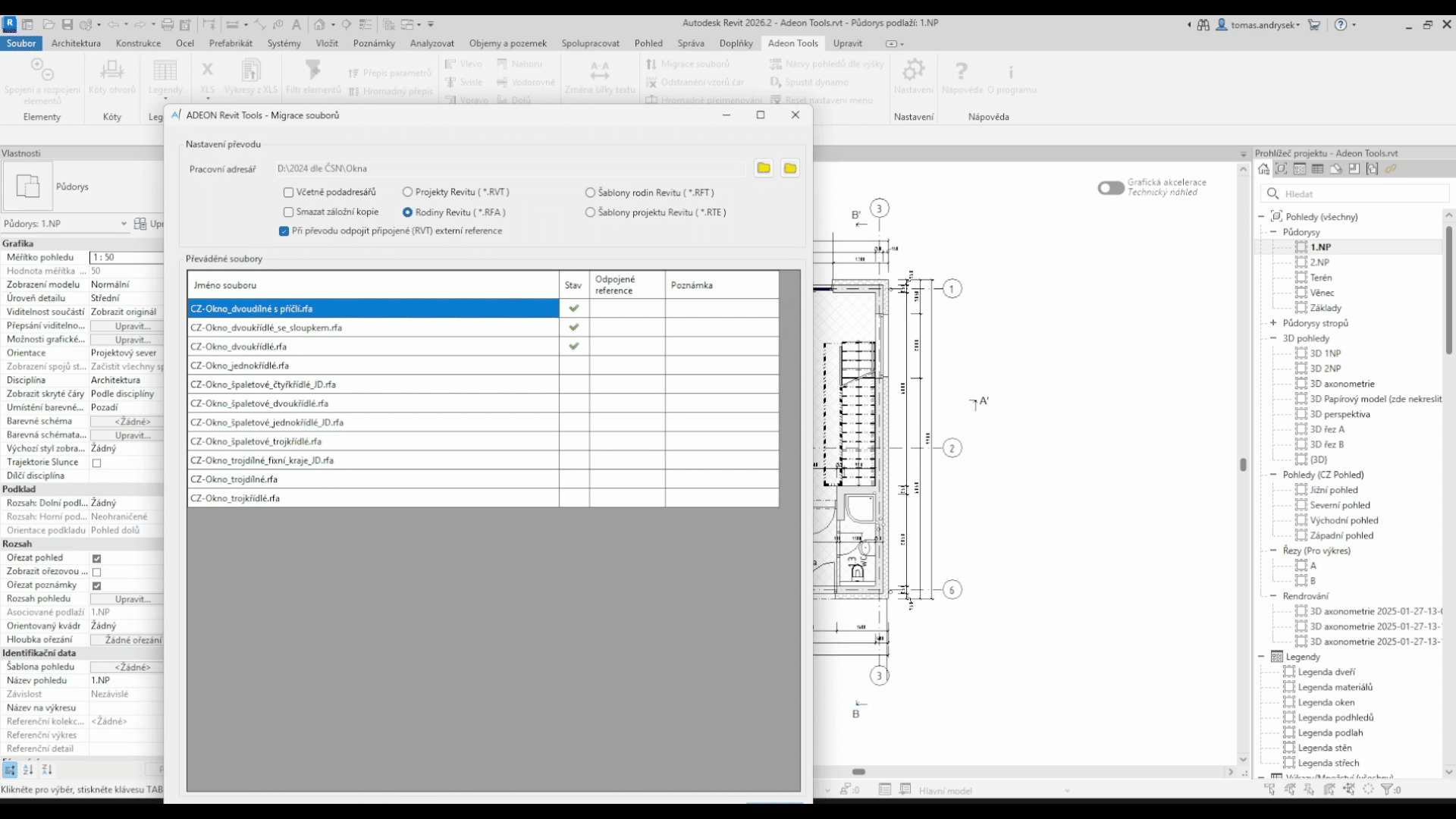

Migrace souborů

Funkce umožňuje dávkovou aktualizaci projektových souborů z předchozích verzí programu na aktuální verzi. Uživatel zvolí složku, ve které se nachází požadované soubory, vybere jejich typ a spustí proces převodu. Tento nástroj také zvládá aktualizaci souborů v podadresářích a volitelně odstraní zálohy, čímž výrazně usnadňuje práci při přechodu na novou verzi softwaru. Před zahájením akce je doporučeno provést zálohu pro případnou obnovu dat.

Odstranění vzorů čar

Funkce slouží k dávkovému mazání nežádoucích definic stylů čar, které mohou vzniknout například importem souborů. Uživatel může vybrat konkrétní styly k odstranění nebo použít filtr podle textového řetězce, který se objevuje v názvech stylů, čímž rychle vyčistí projekt od nepotřebných vzorů. Tato funkce zjednodušuje správu a čistotu modelu během práce v Revitu.

Hromadné přejmenování

Funkce umožňuje rychlé dávkové změny názvů rodin a typů ve vybrané kategorii. Uživatel zvolí kategorii, zadá původní a nově požadovaný textový řetězec a poté může jednoduše upravit názvy pomocí přehledného dialogu. Změny se aplikují v tabulce i v modelovém prostoru, čímž výrazně urychlují práci při správě projektových dat a struktur.

Názvy pohledů dle výšky

Funkce umožňuje hromadné přejmenování názvů pohledů podle jejich aktuální výškové úrovně. Její využití je obzvlášť vhodné pro projekty s větším množstvím výšek, kde usnadňuje orientaci a zvyšuje přehlednost modelu.

Objem na rodinu

Funkce „Objem na rodinu“ umožňuje uživatelům snadno převádět objemové prvky nebo komponenty na místě do RFA rodin přímo v prostředí Revitu. Po výběru prvku lze nově vzniklou rodinu přejmenovat podle potřeby a zvolit její umístění. Proces je intuitivní – po potvrzení vytvoření rodiny se uživatel automaticky přesune do prostoru pro její další úpravy, kde může pokračovat v práci s nově vytvořenou rodinou.

Hromadná změna vlastností textu

Funkce umožňuje rychle upravit vlastnosti textů, kót a výkazů napříč celým projektem. Uživatel může hromadně změnit font, šířku a tloušťku písma, kurzívu, podtržení, barvu nebo průhlednost pozadí. Vybraná nastavení se následně aplikují na celé sekce či konkrétní typy písma, čímž výrazně urychlují sjednocení grafické podoby projektu.

Dělení potrubí

Funkce umožňuje rychle rozdělit jedno potrubí na několik samostatných segmentů. Uživatel nastaví požadovanou délku jednotlivých částí a směr dělení a následně vybere potrubí, které chce upravit. Nástroj automaticky vytvoří jednotlivé úseky, čímž výrazně urychluje přípravu a úpravy potrubních tras.

Kótování trub

Funkce umožňuje rychlé a snadné okótování jednotlivých segmentů potrubí. Uživatel označí požadovanou potrubní trasu a nástroj následně automaticky doplní kóty délek jejích jednotlivých úseků. Tím zjednodušuje tvorbu výkresové dokumentace a šetří čas při ručním kótování.
