AutoCAD Plant 3D

AutoCAD Plant 3D je verze AutoCADu určená pro modelování ve 3D a zpracování dokumentace potrubních systémů chemických a zpracovatelských závodů.V této moderní aplikaci najdete klasické funkce AutoCADu a navíc sadu speciálních nástrojů pro modelování 3D prvků potrubí, trasování sítí, generování výkresů a dalších konstrukčních dokumentů, řešení detailů, řezů, výkazů potrubních systémů a další.

Hlavní funkce:

2D a 3D dokumentace potrubních systémů

Cena licence:
zahrnutý v ceně AutoCADu
Prohlédnout v e-shopu  »Získat zkušební verzi zdarmaChci poradit s výběrem

Co je to AutoCAD Plant 3D?

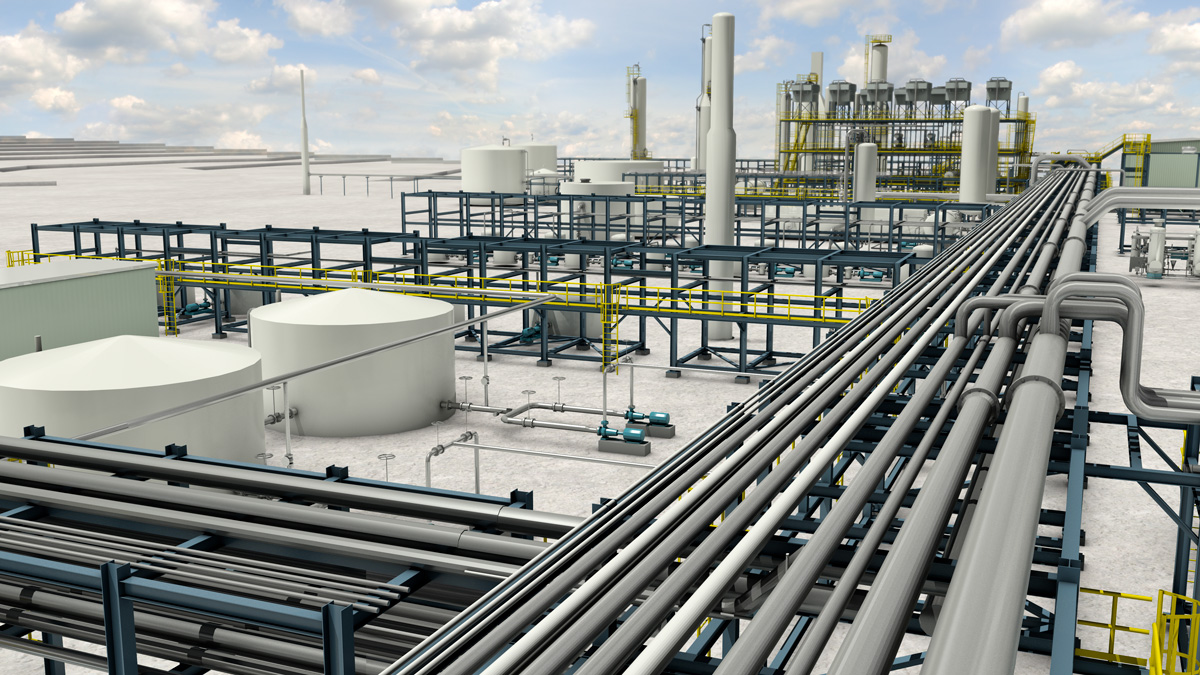

AutoCAD Plant 3D je softwarový program, který se používá k vytváření 3D modelů technologických zařízení - potrubních cest. Je určen inženýrům a projektantům, kteří pracují v oblasti například chemickém, farmaceutickém nebo ropném a plynárenském průmyslu.

Program pomáhá racionalizovat umístění potrubí, zařízení a nosných struktur díky specificky řízené technologiii standardizovaným katalogem prvků dle průmyslových standardů. Rozsáhlý katalog můžete kdykoliv modifikovat i doplňovat  novými prvky podle potřeb vašeho projektu. K dispozici je také knihovna dalších prvků, jako jsou ocelové konstrukce, lávky, zábradlí a žebříky. K dispozici je správce projektu, který umožňuje snadné řízení celého projektu.

Výhody a funkce

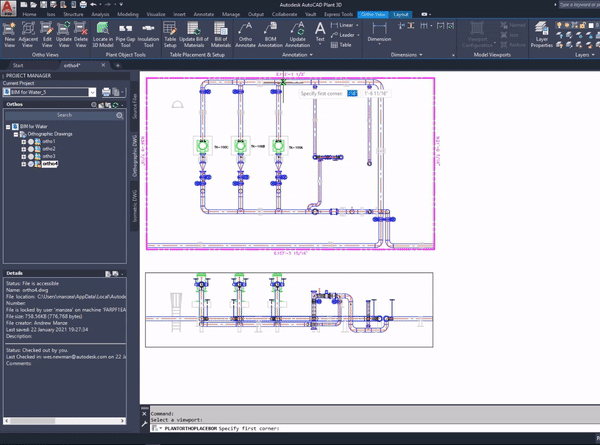

Mezi výhody používání programu AutoCAD Plant 3D patří možnost vytvářet podrobné 3D modely návrhů zařízení, včetně potrubí, zařízení a podpůrných konstrukcí. Program také umožňuje uživatelům vytvářet 2D ortografické výkresy a izometrická schémata a provádět kontrolu kolizí a prostorové koordinace.

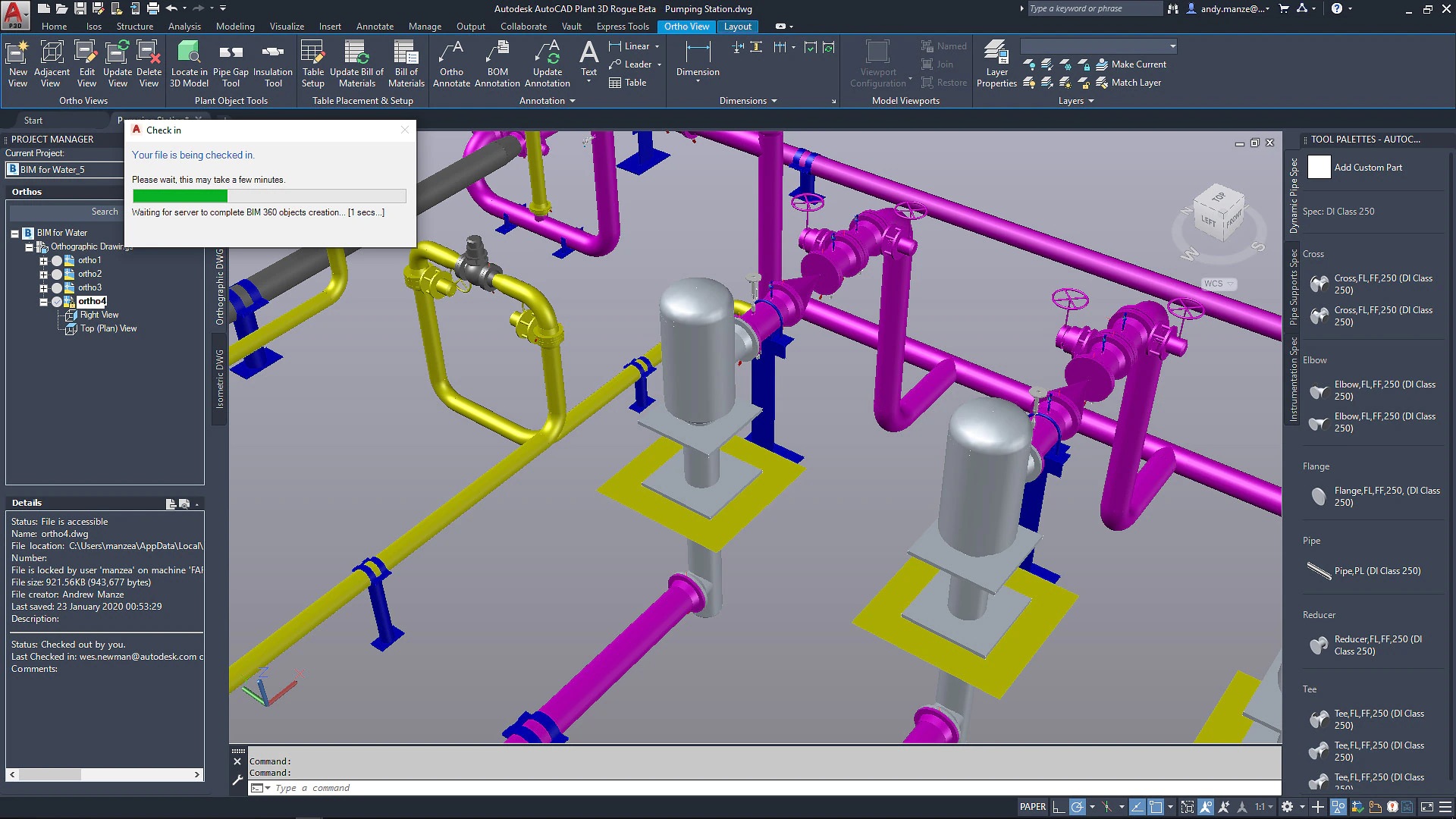

Co se týče funkcí a možností, AutoCAD Plant 3D umožňuje uživatelům navrhovat a modelovat součásti zařízení, včetně potrubí, armatur, ventilů a vybavení, s využitím standardních průmyslových katalogů a specifikací. Poskytuje také nástroje pro tvorbu trasování a umístění potrubí a pro generování izometrických a ortografických výkresů.

Z hlediska konkurence je AutoCAD Plant 3D podobný jiným programům pro 3D návrh zařízení, jako jsou Bentley Plant Design a PDS (Plant Design System). Může být vhodnější pro uživatele, kteří již znají platformu AutoCAD, protože sdílí mnoho stejných funkcí a nástrojů. Uživatelé by však měli posoudit různé možnosti softwaru a určit, který program nejlépe vyhovuje jejich potřebám.
