Jak se BIM používá při navrhování a výstavbě

Modely BIM se ve fázi návrhu a výstavby velkého komerčního nebo průmyslového projektu používají velmi odlišně. Architekti často začínají s obecným modelem (rodinou), který se obvykle čerpá z interní knihovny obsahu BIM. Tento objekt je optimalizován pro proces projektu s příslušnými parametry a vlastnostmi . Jinými slovy, objekt má právě tolik detailů, aby postačil ve fázi návrhu a nabídky.

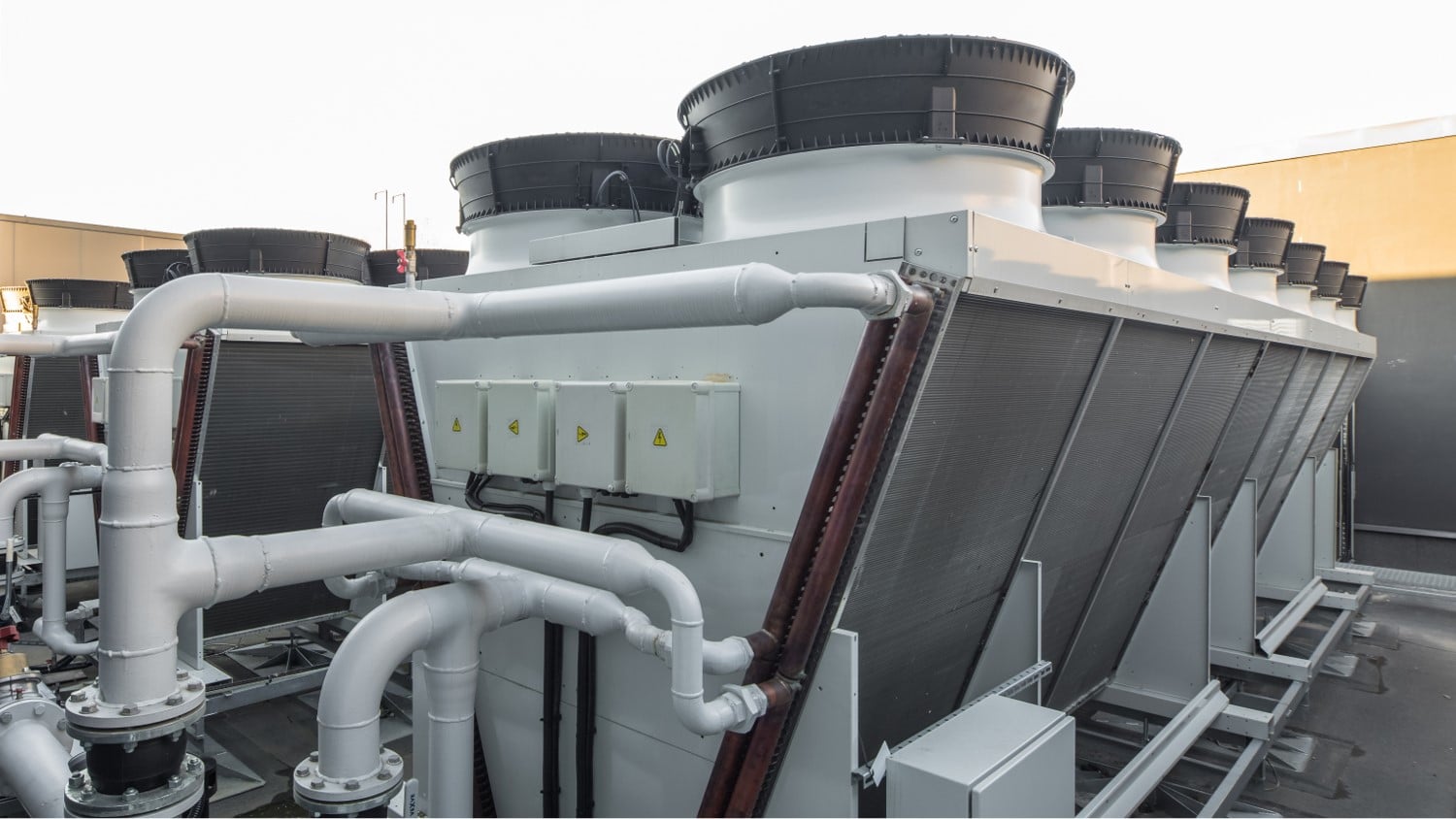

Když je nabídka vyhrána a stavba zahájena, jsou vybrány skutečné výrobky. V tomto okamžiku je obecný model BIM nahrazen modelem specifickým pro výrobce. Model ve fázi výstavby obecně poskytuje přesnější informace pro detekci kolizí, koordinaci mezi řemesly, instalaci a údržbu. Z technického hlediska se obsah BIM rozlišuje podle úrovně podrobnosti (LOD). Preferovaná LOD se mění v závislosti na tom, které zúčastněné strany objekt BIM používají.

Příprava BIM katalogu výrobků pro projektanty

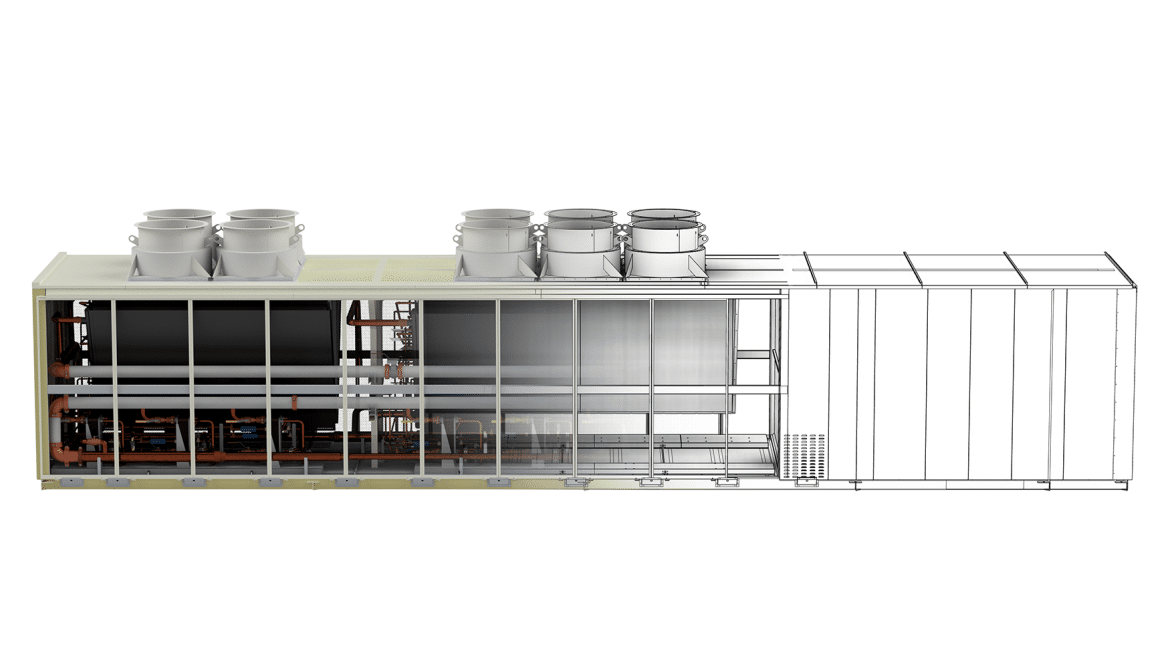

Výrobci stavebních výrobků mohou začít s přípravou BIM objektů s vhodným LOD pro výstavbu tím, že zjednoduší svůj existující plnohodnotný 3D CAD model. V podstatě odstraní všechny detaily, které by pro stavební projekt nebyly důležité, a z tohoto mnohem menšího souboru pak vyexportují "BIM verzi" původního modelu.

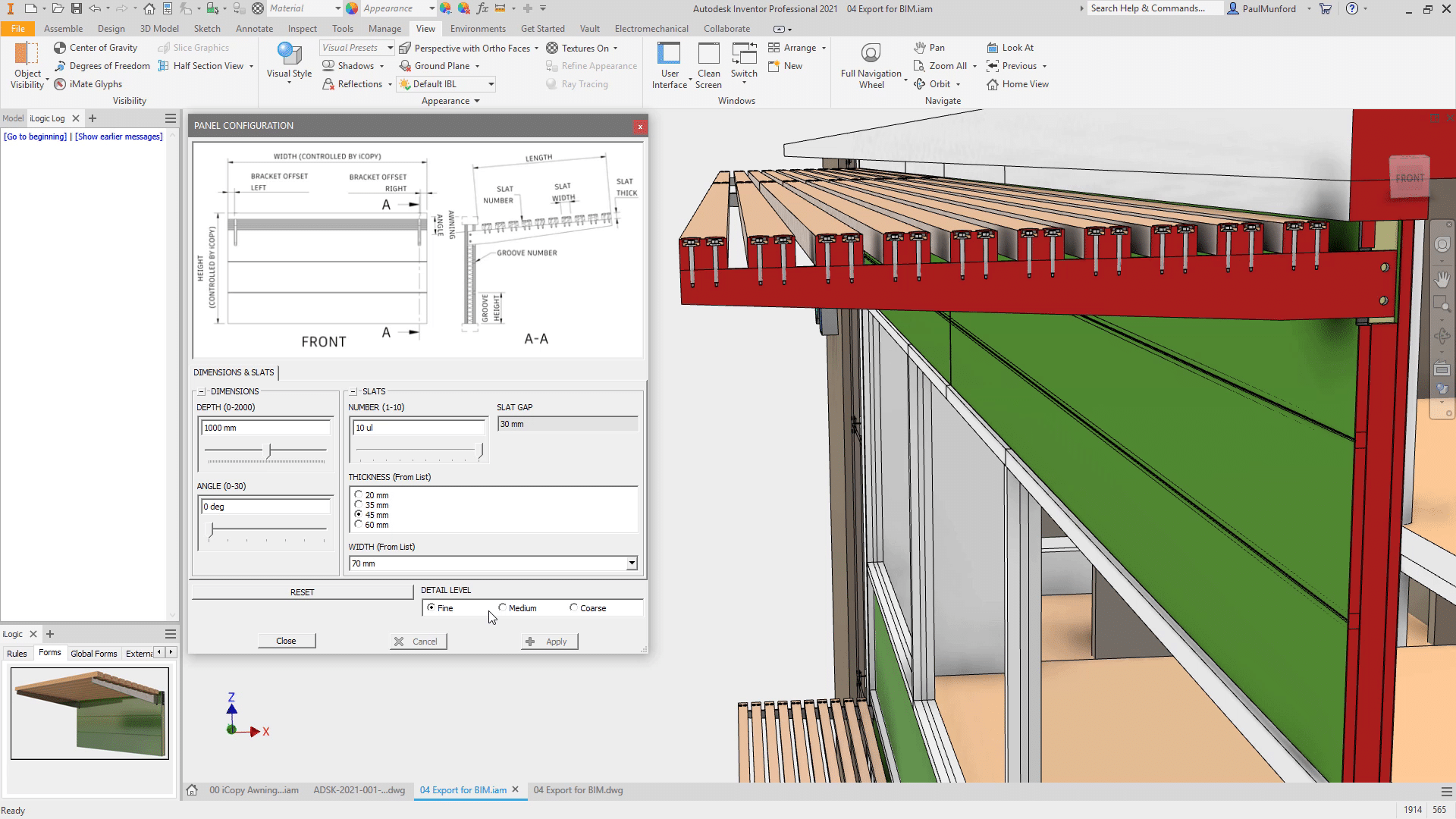

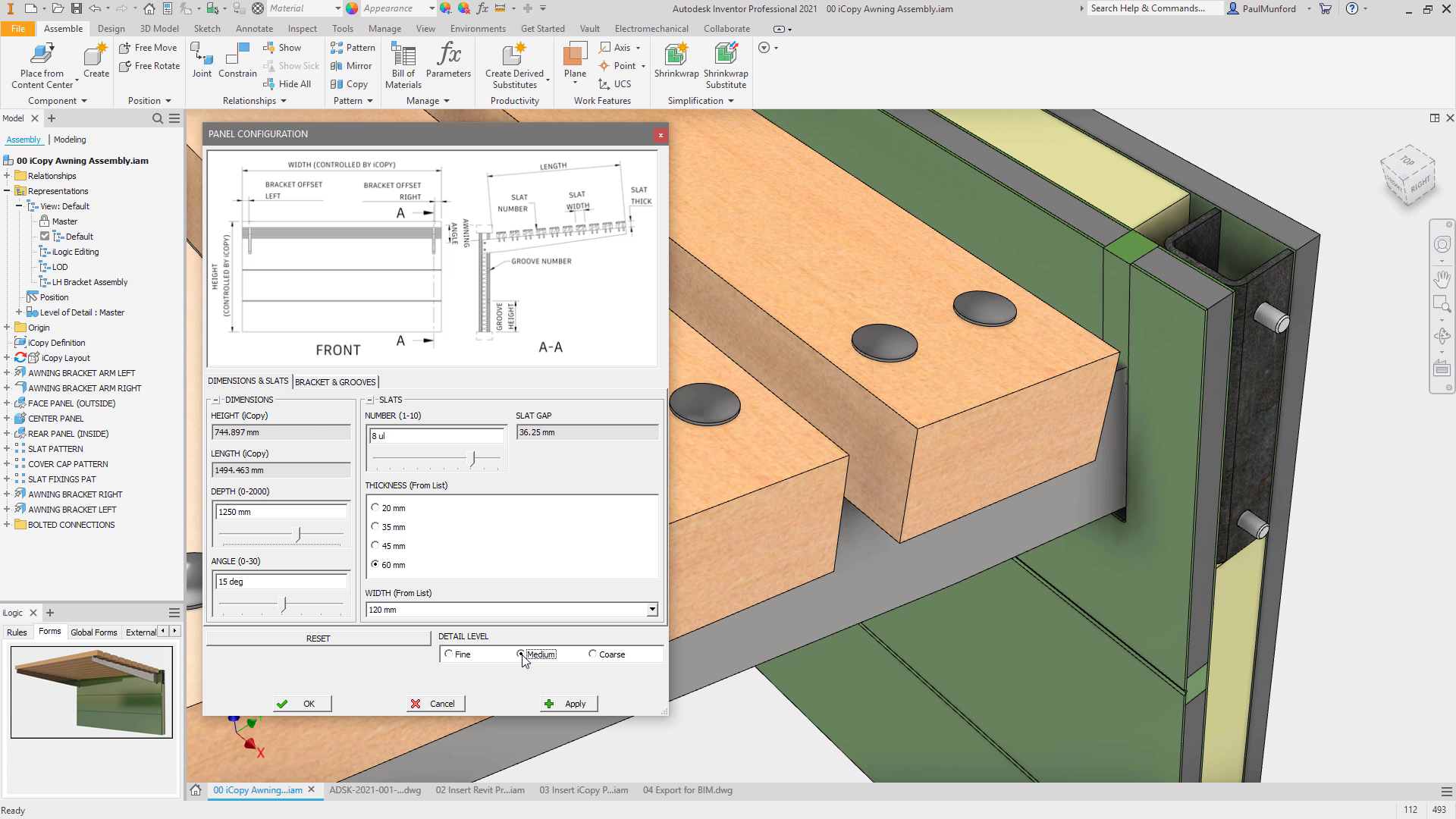

Nejefektivnější bývá zjednodušení výrobního modelu nativně, v rámci téže aplikace (např. Inventor), s jejíž pomocí byl navržen. Tato možnost umožňuje výrobcům zobrazit výrobní detail jakéhokoli výrobku, vhodně jej nakonfigurovat pro daný projekt a poté stáhnout obsah BIM s mnohem menší mírou manuální práce.

Jakmile je model zjednodušen, lze definovat potřebné přípojné body, například pro elektroinstalaci, vodovod, kanály, potrubí nebo kabelové žlaby spolu s příslušnými vlastnostmi, jako je velikost, napětí a směr proudění. Kromě toho lze na obsah BIM aplikovat číslování a klasifikaci pro správnou kategorizaci v rámci projektu BIM, kam lze také přidat podrobnosti o konkrétním výrobci a čísle modelu. Kromě toho vám nativní zjednodušení poskytuje větší kontrolu nad vaším duševním vlastnictvím, protože není nutné sdílet kompletní návrh produktu s poskytovatelem třetí strany nebo se zákazníkem.

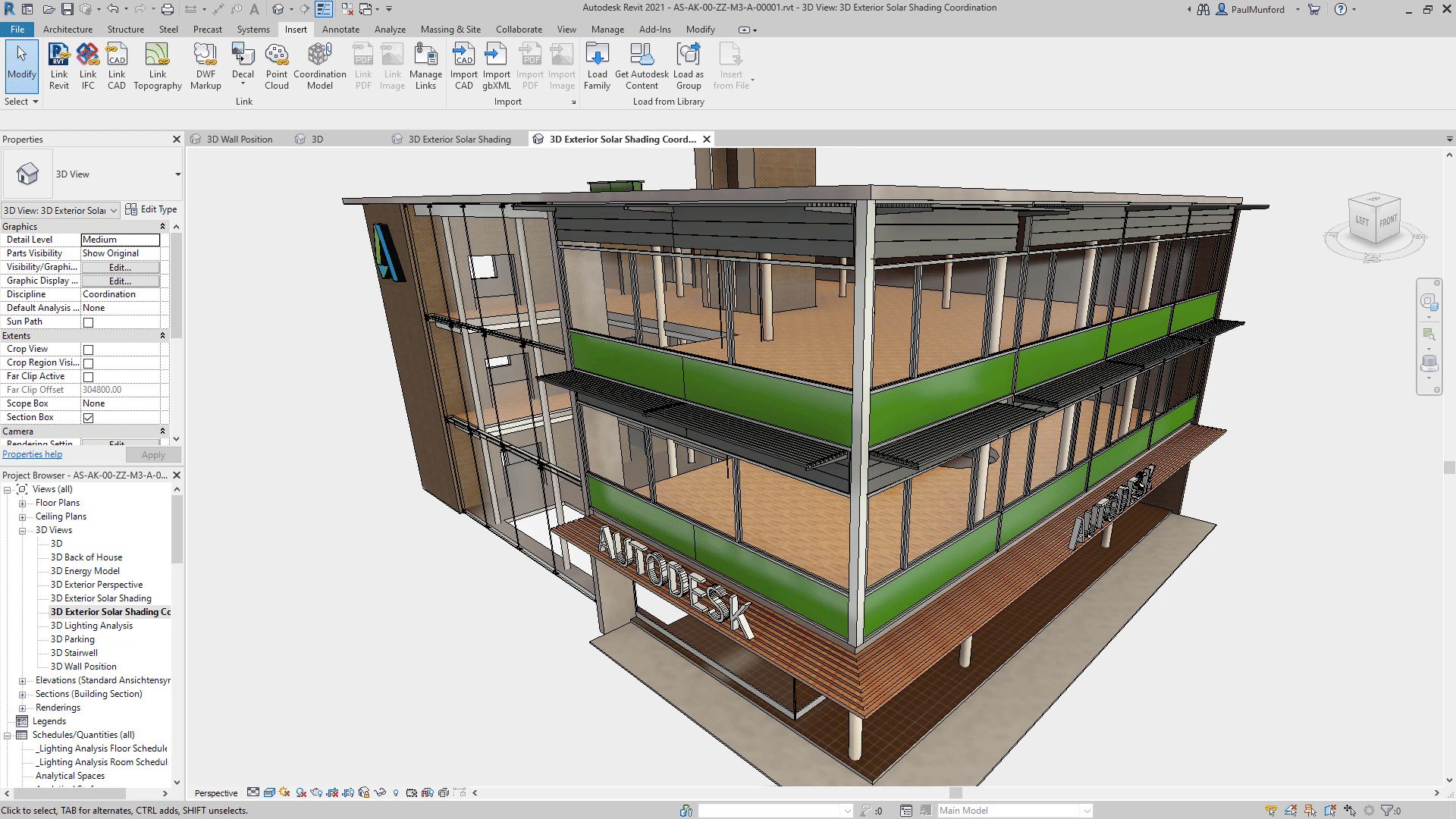

V některých případech ale nativní zjednodušení nelze provést a tak je potřeba vytvářet BIM objekty přímo v BIM aplikacích jako například Autodesk Revit. A to rovnou přizpůsobené i zvyklostem projektování a navrhování v daném programu. Takovéto BIM objekty (rodiny), jsou pak v programu nejlépe využitelné. Autodesk produkty navíc umožňují obousměrné propojení mezi strojírenskými programy jako je například Autodesk Inventor a projekčním systémem Autodesk Revit. Toto obousměrné propojení pak umožní velmi jednoduchou výměnu informací a dat.

Jak vám můžeme pomoci v Adeonu?

Máme celou řadu zkušeností s projekty z výrobního i projekčního světa. Již jsme pomohli celé řadě výrobců a projektantů s přechodem na BIM metodiku práce. A rádi pomůžeme i vám. Například s analýzou vaší stávající výrobní dokumentace, přípravou BIM obsahu pro architekty a projektanty, nebo zavedením celkové metodiky práce.
