» Reference » Převod Dolní oblasti Vítkovic do 3D BIM modelu

Revitalizace průmyslového areálu Dolní oblasti
Vítkovice do 3D BIM modelu

Průmyslový areál Dolní oblasti Vítkovic v Ostravě se v posledních letech dočkal výrazné revitalizace. Jeden ze symbolů průmyslových aktivit v Ostravě se poměrně v krátké době podařilo zachránit a přetvořit do kulturního areálu, který se zařadil mezi nejnavštěvovanější památky u nás. Vysoké pece č.4 a č.6 jsou jedním z posledních částí tohoto areálu, který se ještě nedočkal záchrany, ale to se má velmi brzo změnit díky projektu chytrého muzea nazvaného MUSEum+.

Základní informace

Zadavatel:
Dolní oblast VÍTKOVICE, z.s.
Sdružení, které proměnilo bývalý komplex těžké průmyslové výroby ve světově unikátní areál se vzdělávacím, kulturním a společenským významem.
Náš úkol:
Zdigitalizovat objekt vysoké pece. Po důkladném laserovém skenování převést získané mračno bodů do kvalitního 3D BIM modelu.
Výsledek:
Detailní 3D model, který umožňuje virtuální prohlídku i jinak nedostupných míst.
Realizace:
2020

Představení případové studie na konferenci BIM Open

Cílem projektu bylo jednak uchovat toto kulturní dědictví v digitální podobě, ale také aby sloužil jako podklad pro přípravu chytrého muzea, které se bude v objektu pecí nacházet. Výsledný model proto musel být velmi detailní a přesný.

Podívejte se na některé kroky této mravenčí práce. Zjistíte, které nástroje používáme a co tyto nástroje umí. Seznámíte se s lidmi z Dolní oblast VÍTKOVICE, z.s. a jejich názory na průběh spolupráce. A v neposlední řadě i s výsledkem projektu.

Související nástroje

Autodesk ReCAP

ReCAP

Nástroj pro zachycení okolního prostředí a konverzi těchto údajů do digitální formy.

Autodesk Revit

Revit

BIM řešení pro parametrické projektování inteligentních modelů budov.

Enscape

Enscape

Nadstavbová aplikace pro vizualizace, video průchody nebo virtuální realitu objektu.

blank

Construction Cloud

Cloudová CDE platforma pro spolupráci a komunikaci nad projektovými daty.

Jak jsme postupovali

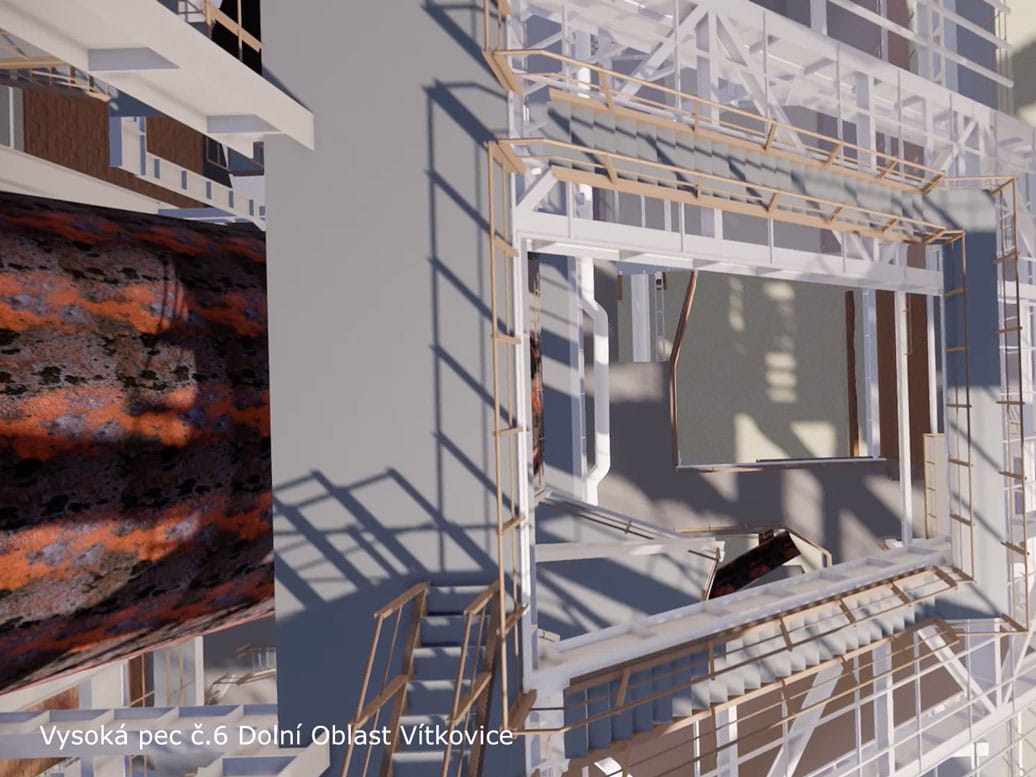

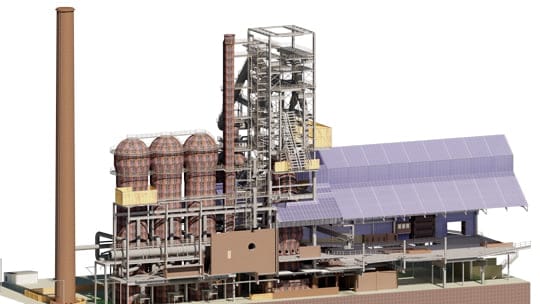

Nejprve jsme si zjistili co nejvíce informací o aktuálním stavu objektu. K tomu jsme využili laserové skeny FARO a bezpilotní drony s technologií fotogrammetrie. Získané mračno bodů jsme pak převedli do vektorového 3D BIM modelu v aplikaci Autodesk Revit.

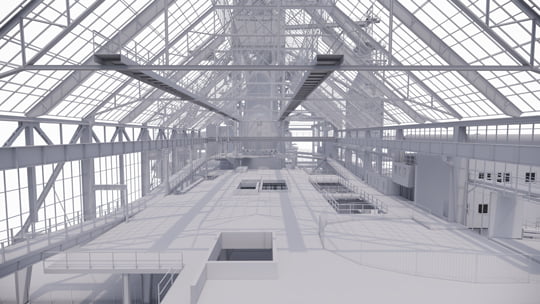

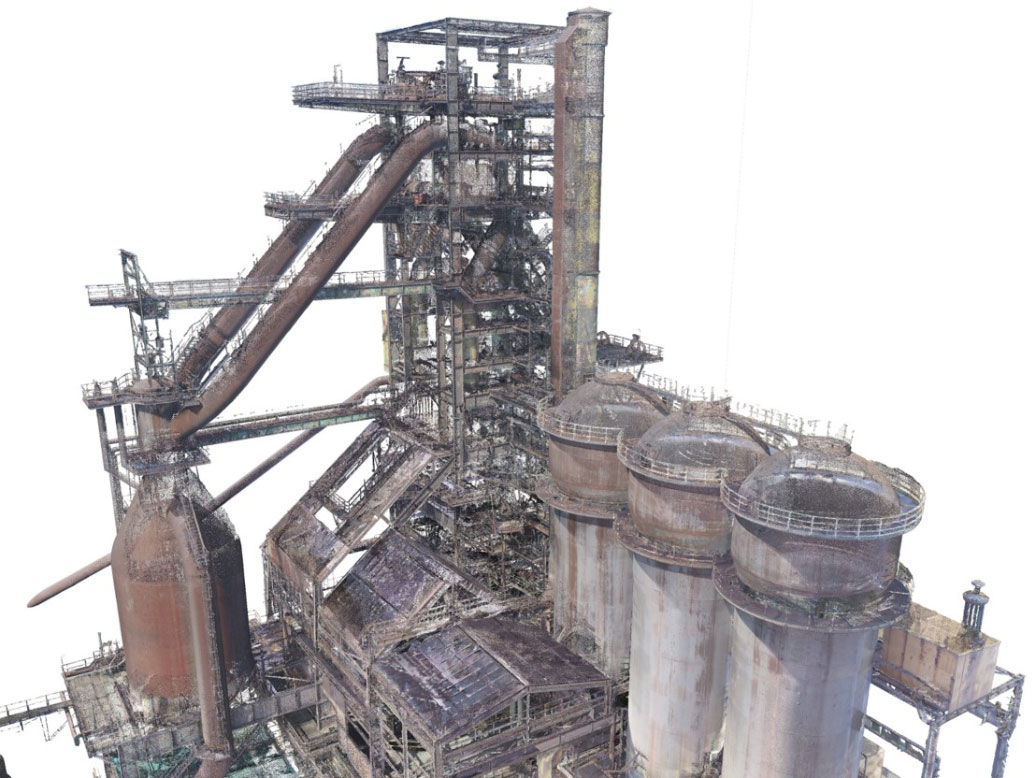

Rozdělení mračna na části

Pro lepší přehlednost i manipulaci je třeba mračno rozdělit na snáze ovladatelné dílčí části. Takto indexované soubory jsou lépe zpracovatelné v dalších aplikacích Autodesku (AutoCAD, Revit, Navisworks a další).

  • Použili jsme aplikace Autodesk ReCap
  • Rozdělili jsme na tři logické části pro větší přehlednost při rozpoznávání objektů
  • Po indexaci jsme získali zdrojové soubory cca 5, 6 a 10 GB *.rsc

Vyzkoušejte si nástroj Revit na 30 dní zdarma

Při realizaci používáme nástroj Revit. Vyzkoušejte si parametrické 3D modelování a kreslení prvků bezplatně na 30 dní ve zkušební verzi.

Stáhnout zdarma
Autodesk Revit

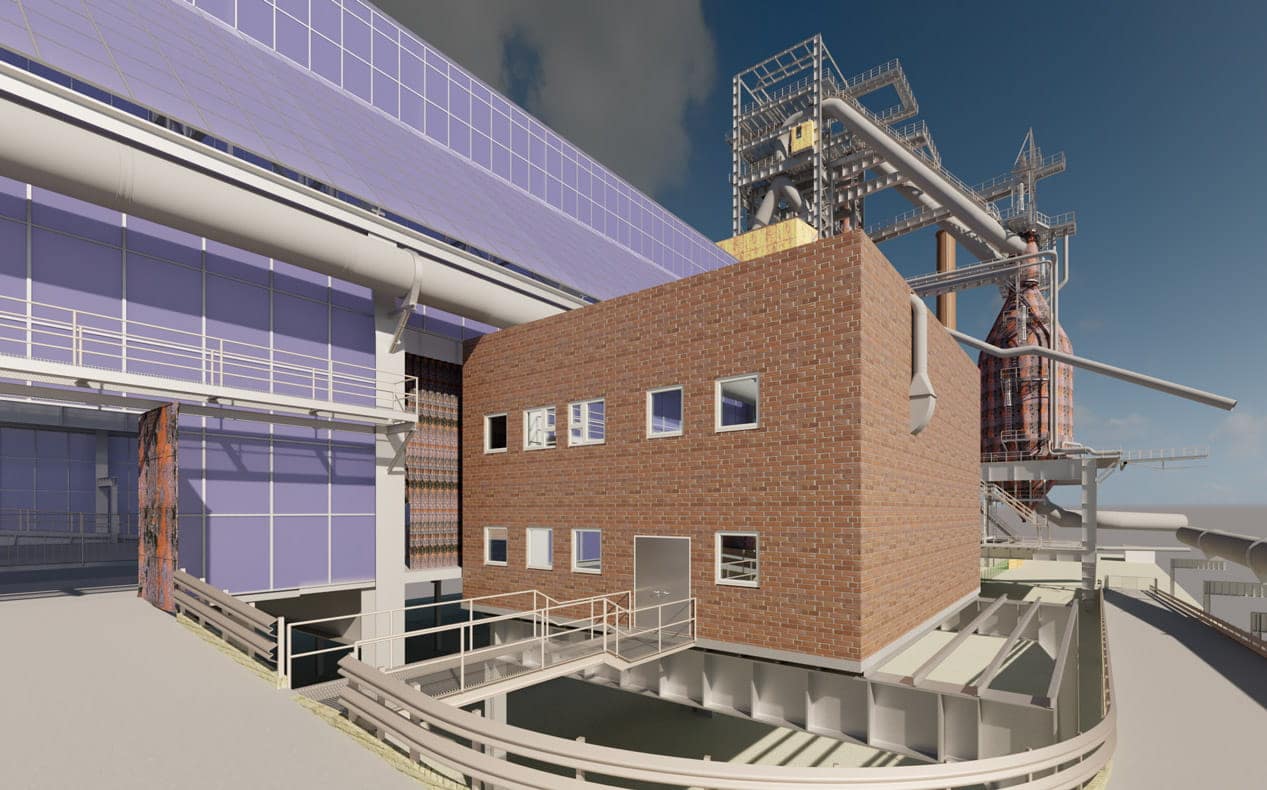

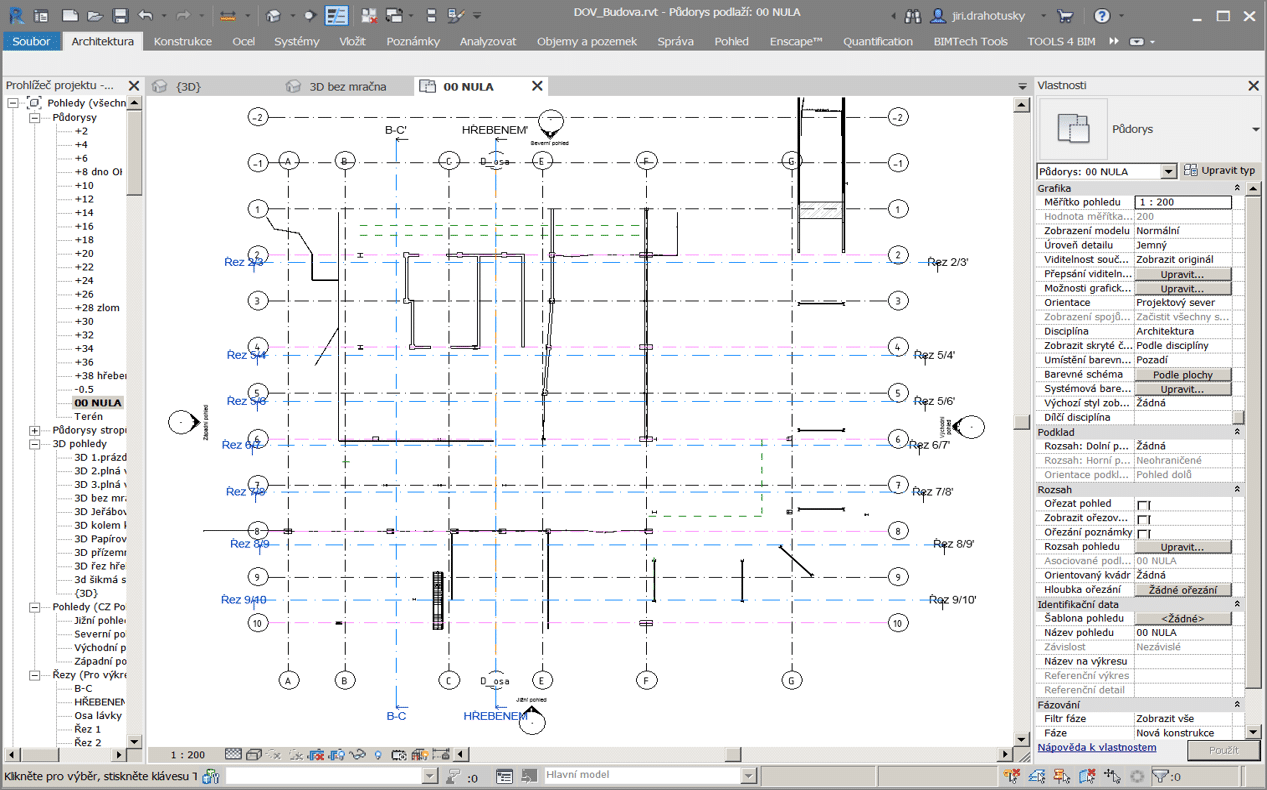

Rozdělení konstrukcí v Revitu

  • Modulové osy
  • Výškové úrovně (40 po dvou metrech)
  • Společné objekty (schodiště, materiály, ocelové prvky, zábradlí…)
  • Master šablona se společnými objekty včetně sdílených souřadnic
  • Vytvoření tří „prázdných“ projektů ze šablony
  • Vytvoření společného koordinačního projektu

Rozdělení do rodin

  • Rodiny na místě

Drtivá část konstrukce tvořena podle okolních bodů mračna (supernosníky, sestavy jeřábových portálů, nosné rámy…)

  • Rodiny systémové

Klasické objekty Revitu jako schodiště, zábradlí, podlahy, stěny obvodové pláště, díly výroby…

  • Rodiny uživatelské

Ocelové konstrukční prvky (I, C, U, L) pro nosníky, sloupy, výztuhy, žebříky, lešenářská koza, okna…

Pořiďte si nástroj Revit v našem e-shopu

Líbí se vám, co Revit dokáže? Nám ano, proto ho používáme. V e-shopu najdete detailní informace o nástroji, přečtěte si je ještě před nákupem.

Přejít do e-shopu
Autodesk Revit

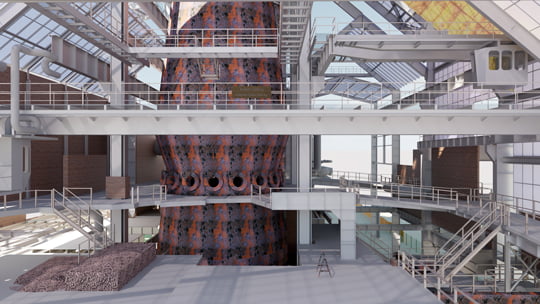

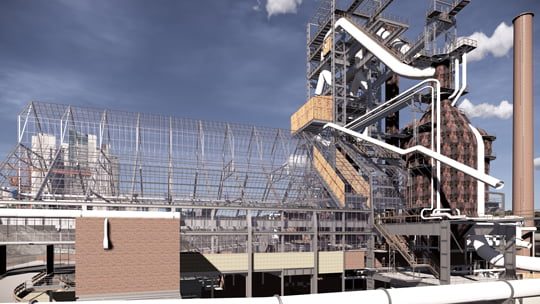

Výsledek spolupráce

Jeden z posledních objektů v samém srdci průmyslového areálu se dočkal své záchrany v podobě revitalizace, a to i díky nám. Náš 3D BIM model pomůže k vytvoření inovativního prostoru pro vzdělávání, expozice i výzkum. Vážíme si toho, že jsme mohli pomoci tomuto unikátnímu projektu odstartovat, a jsme rádi, že klient je s výsledkem spokojený.

Využití BIM modelu v praxi

Na rozdíl od počátečního mračna bodů, které má jen omezený počet informací, není vektorový model limitován. Může obsahovat další data, použitelná i v následujících procesech. Je mnohem využitelnější na tvorbu výkazů a přehledů v libovolném prvku modelu. Nabízí také mnoho různých 3D pohledů pro snazší orientaci.

Konkrétní možnosti využití:

  • Podklady pro rekonstrukci i údržbu
  • Uplatnění v dalších projektech
  • Vyhledávaní vlastností vybraných konstrukcí:
    • Zábradlí → celková plocha → potřeba barvy
    • Plocha skel/oken pro výměnu nebo čištění
    • Informace o nebezpečnosti dané konstrukce
    • Potrubní systémy (DN, odkud kam vedou)
  • Prezentace nedostupných částí pomocí VR
    • Bezpečný způsob prohlídky kritických míst
