Zavádění BIM metodiky ve společnosti
PPP, spol. s r.o.

PPP, spol. s r.o je projekční kancelář se sídlem v Pardubicích. Součástí projekčního týmu je více než 40 stálých zaměstnanců zejména stavařů, statiků a profesí TZB. Specializujeme se na kompletní dodávku projektů ve všech fázích projektové dokumentace. Naše zkušenosti jsou zdokonalovány zajímavými a náročnými projekty staveb, kterými jsme si prošli za více než 25 let fungování firmy. Spolupracujeme s předními dodavateli staveb, architekty a developery. Využíváme zkušenosti ze zahraničních projektů.

Inovativní projekční postupy a řešení vždy byly předností práce v naší společnosti. O metodiku BIM se zajímáme od počátku jejího vzniku. Rozhodnutí o zakoupení programů a zpracování prvních projektů v BIM/3D jsme dospěli ke konci roku 2014.

Jedním z důvodů byla touha našich zaměstnanců začít stavby modelovat a přiblížit se tak v projektování výstavbě. V této době se také měnila legislativa v EU a v některých zemích začalo být BIM povinné pro projekční práce na státních zakázkách. Doba BIM bude v blízké budoucnosti povinností i pro projektanty v České Republice. Cítili jsme tedy nutnost zahájit proces změny, pokud budeme chtít zůstat na pomyslném vrcholu v oboru.

Jelikož zavedení práce ve 3D navrhování je zejména o změně k přístupu myšlení projektanta k celkovému zpracování dokumentace, bylo nutné pochopit program jak funguje a nastavit si 3D program tak, aby odpovídal standardům naší společnosti a výstup pro klienta byl co nejvíce podobný dosavadnímu výstupu z 2D programů.

Zajistili jsme si tedy školení od firmy ADEON CZ s r.o. a proškolili naše klíčové zaměstnance, což pomohlo pochopení jak program funguje.

Dalším krokem, který byl trochu i dílem náhody, byl příchod našeho specialisty Lukáše Koláře. Lukáš nám pomohl nastavit firemní šablonu v Revitu tak, aby se v něm dalo začít vůbec pracovat.

Vyzkoušejte si nástroj Revit na 30 dní zdarma

Při realizaci používáme nástroj Revit. Vyzkoušejte si parametrické 3D modelování a kreslení prvků bezplatně na 30 dní ve zkušební verzi.

Příležitost, spolupráce, praxe a čas.

Zejména rozšíření užívání 3D/BIM nad rámec projektování. Dokud nástroj 3D nebudou aktivně užívat investoři, stavební úřady, stavební firmy a správa budov nebude 3D/BIM projektování o moc víc než autocadovské 2D rýsování.

Další kapitolou jsou specialisti na profese TZB. Reálně máme problém najít pro spolupráci kvalifikované specialisty v oboru TZB, kteří aktivně pracují v Revitu.

Pro vytváření 3D modelování a BIM používáme plné verze Revitu. Pro koordinaci profesí požíváme Navisworks.

Pro pilotní projekt jsme si vybrali vilu v Praze. I když naše společnost rodinné domy projektuje velice zřídka, tento projekt se hodil pro zavedení 3D/BIM. Při jeho vytváření jsme záhy zjistili limity programu a snažili se je konzultovat se zástupci Adeon, revit3dblog.cz, BIMTech Tools, Autodeskclub a FB skupinami Revit na ČVUT, CAD a BIM v praxi , abychom našli cestu jak limity posunout.

Postupně jsme program rozšířili do všech projekčních skupin a klasické projektování ve 2D opouštíme.

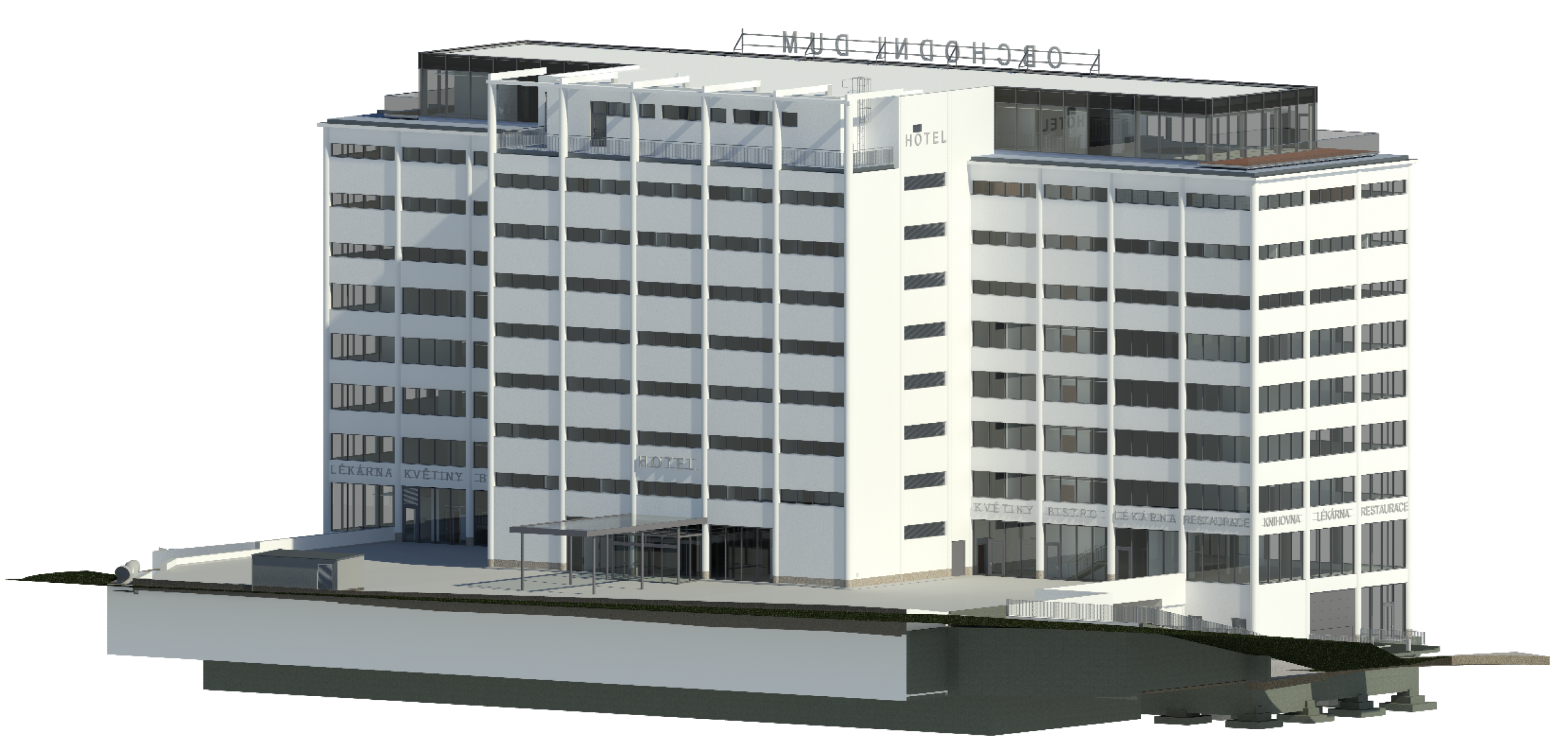

Revit nyní používáme pro vytváření projektů pro stavební povolení a realizaci staveb pro velké zakázky jako jsou rekonstrukce obchodního domu Kotva v Praze 1, rekonstrukce baťovského objektu Prior Zlín, novostavby Lakovny pro Škoda Auto v Mladé Boleslavi, přístavby závodu EvoBus Holýšov pro Daimler AG.

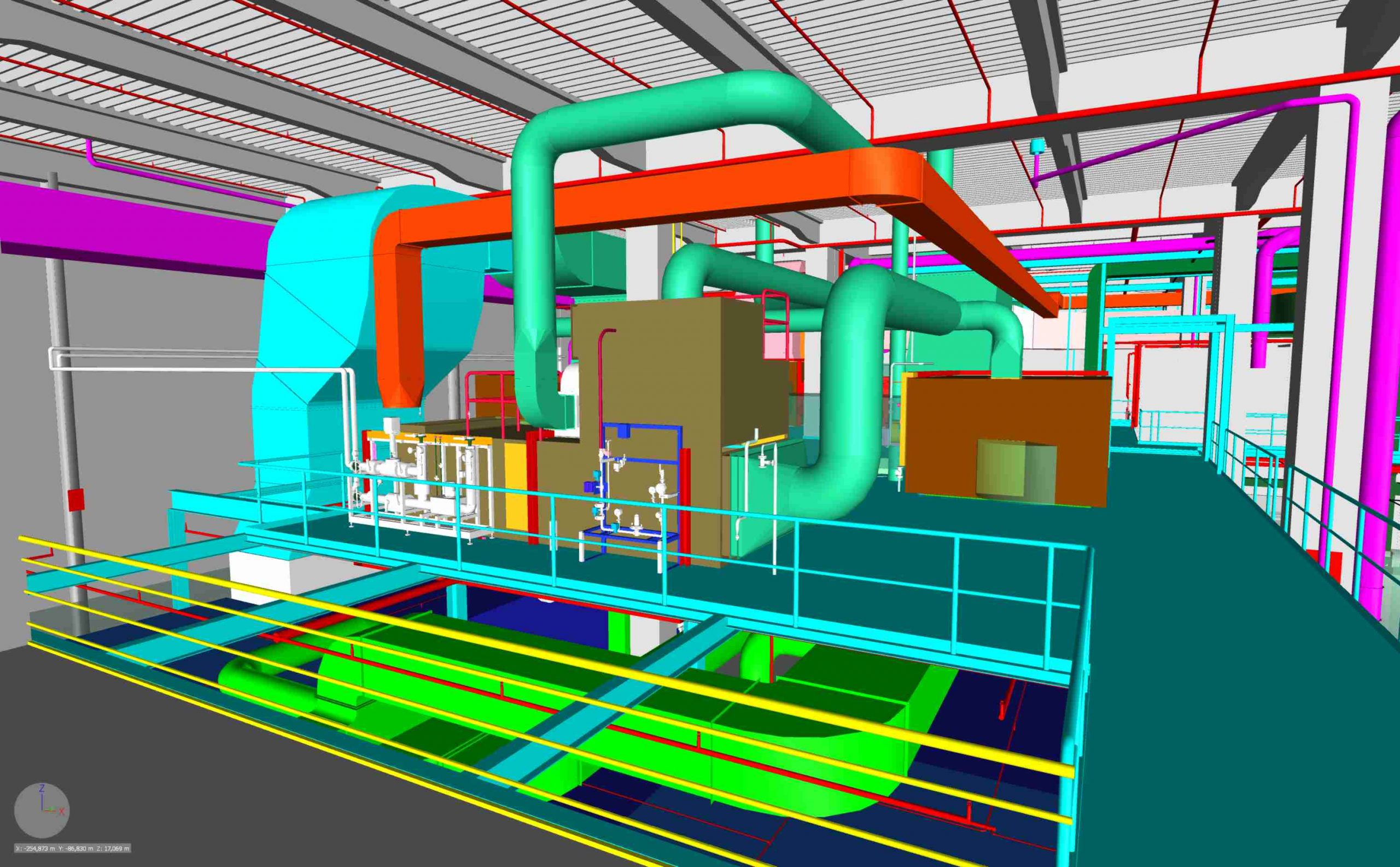

Na zakázkách Lakovny a EvoBus jsme si vyzkoušeli spolupráci s německým dodavatelem technologie při koordinaci stavby a technologického vybavení v programu Navisworks, který se ukázal jako nezbytná pomůcka pří zpracovávání natolik komplikovaného projektu jakou je technologická výrobní budova.

V prvé řadě je to úplné zavedení Revitu ve všech pracovních týmech jako hlavního projekčního nástroje a doplňování a vylepšování znalostí zaměstnanců. Dále se zaměřujeme na optimalizaci řešení a postupů v různých případech, tak aby bylo dosaženo nejlepšího kvalitativního a pracovního efektu a tím spojená práce na firemní šabloně. Firemní šablona by měla zajistit požadované firemní standardy (např. šrafy materiálů, pojmenovávání typů prvků, organizace projektu,…) a ucelenost výstupů celé společnosti napříč všemi pracovními skupinami . Dalším krokem bude snaha o častější využívání výhod Revitu a Navisworksu s investory a realizátory staveb nejen při tvorbě projektu, ale také přímo při výstavbě budov.

Za nás je to jednoznačně neúměrné narůstání velikosti modelu společně s pomalou odezvou softwaru. V nedávné době jsme se tímto problémem zabývali a zjistili jsme, že upgrade pracovní stanice přináší pouze malý nárůst výkonu a že Revit i nadále využívá pouze část výpočetního výkonu. Pro rychlost je však zásadní SSD disk a velikost pamětí RAM a rychlost její sběrnice. Zde zbývá jen doufat, že to v Autodesku vědí také a pracují na tom, jelikož dle našeho názoru je za současného stavu odezvy programu a schopnosti zpracovávat modely zařízení a technologií, nemožné zpracovávat velké projekty na úrovni LOD500.

Dále bychom chtěli zmínit některé konkrétní překážky nástrojů Revitu jako jsou např. tisk do PDF, viditelnost hrany nad v půdorysném pohledu dolů, práce na úrovni sad barev (přiřazení barvě pera tisku a v modelovém prostoru), kopírování výkresů a legend mezi výkresy, přepisy kót atd.. , které nás časově limitují a odvádí od kreativnější práce.

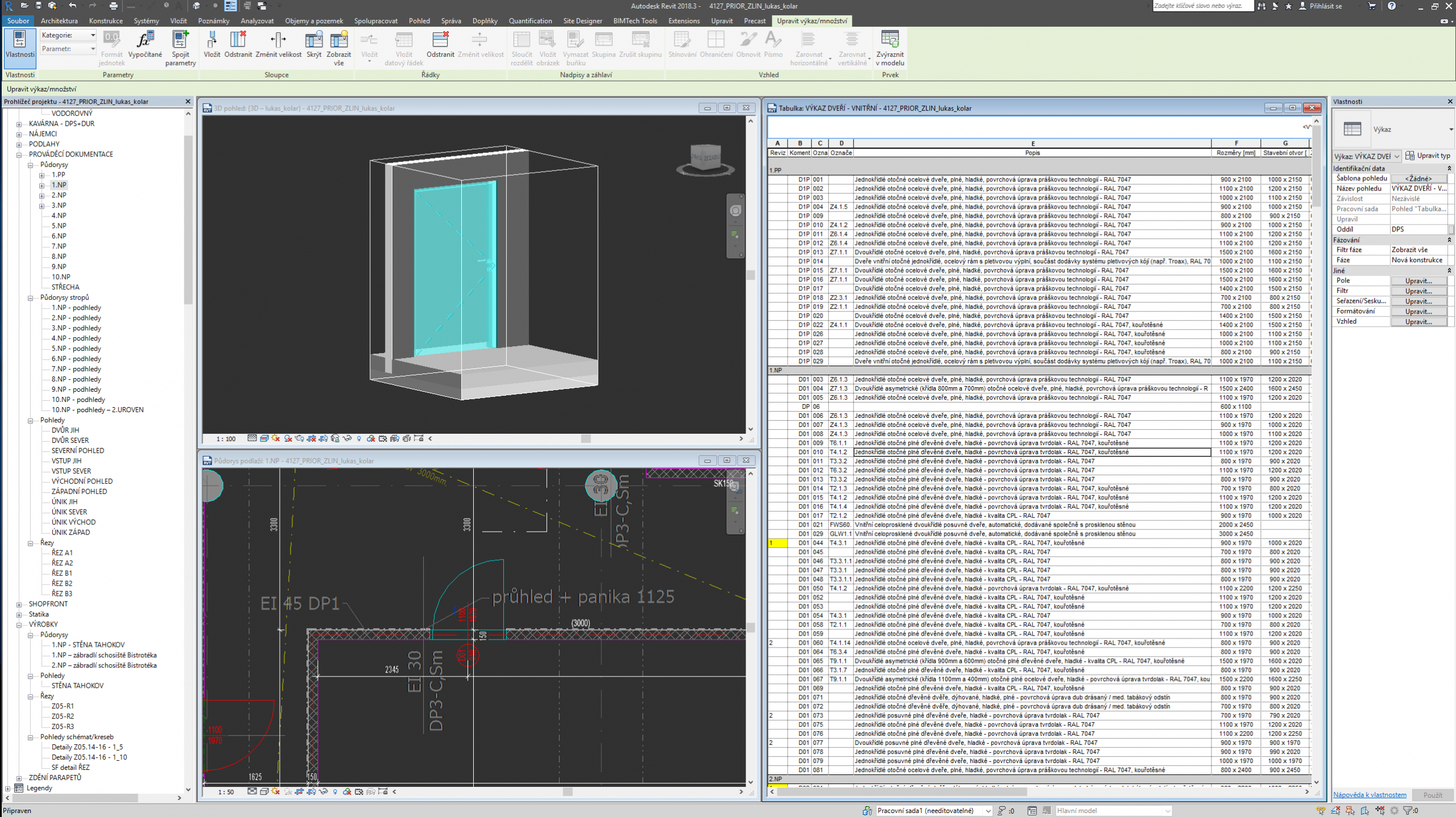

Práce s parametry pro nás byly zásadním přínosem, který vedl ke zvýšení efektivity práce a minimalizaci chyb, díky 3D modelu doplněným o informační parametry k jednotlivým prvkům. Parametry lze doplnit k jednotlivým prvkům, podle těchto parametrů můžete tyto prvky filtrovat v pohledech a měnit jejich zobrazení dle libosti, nebo přímo v půdoryse tyto parametry doplňovat. Oproti samostatné tabulce v excelu je to zásadní výhoda. Pro stavbu a investora můžete průběžně generovat potřebné výpisy se kterými je možné dále efektivně pracovat. Parametry fungují dobře nejen u dveří, oken, ale i stěn, podlah, podhledů atd.

V průběhu našich projektů zpracovávaných na úrovni 3D a BIM jsme narazili na mnoho „slepých uliček“, ze kterých jsme se poučili a vzali si podněty k postupům na dalších zakázkách.

BIM šetří čas, ale je zapotřebí se dopracovat k funkčnímu nastavení , což z počátku stojí mnoho úsilí a času navíc oproti 2D projektování.
