Řešení atypického opláštění budovy CRYSTAL

V dnešní době jsou dynamické modulové fasády již běžným jevem, dalo by se dokonce říci fenoménem. Navíc, v důsledku nabízených moderních technologií a nových možností výstavby bývají někdy představy architektů a požadavky investorů téměř „nesplnitelné“ respektive téměř „nevyrobitelné“. Logicky je tak na celém světě poměrně málo firem, které jsou schopny tyto náročné požadavky moderní architektury plnit.

V České republice je takovouto výjimečnou firmou bezpochyby společnost Nevšímal, a.s., neboť je schopna se v současné době podílet i na těch nejnáročnějších projektech řešení modulových fasád. Řešení složitých modulových fasád, zejména prosklených hliníkových fasád (opláštění) a to včetně odpovídajících systémových integrovatelných prvků (otvírací systémy, sloupky, příčníky atd ) i tzv. nesystémového materiálu (plechové součásti, sklo, spotřební materiál atd.) lze tedy označit za hlavní předmět činnosti a cíl produktového programu společnosti Nevšímal, a.s.

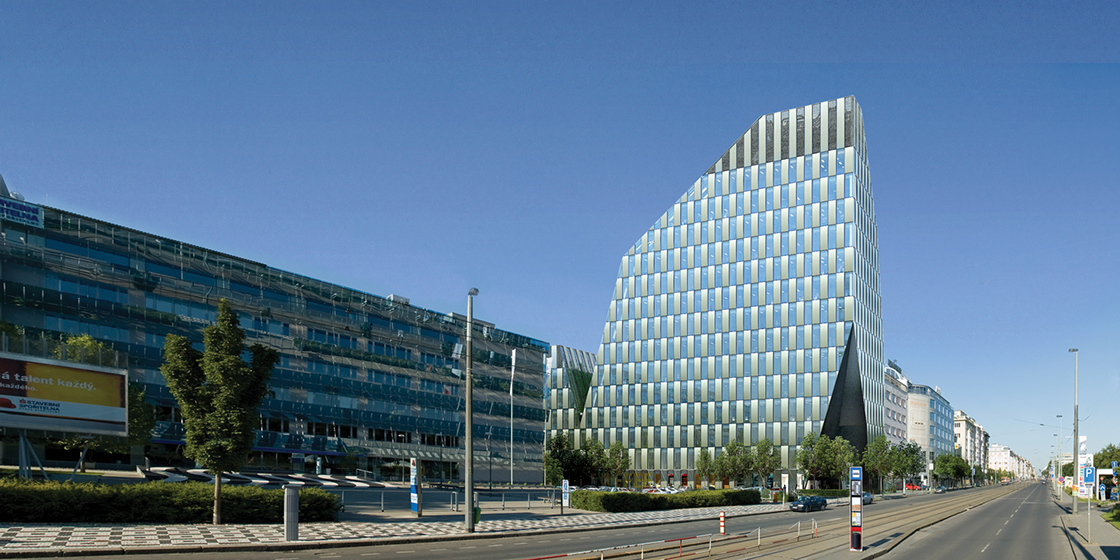

CRYSTAL je moderní kancelářská budova umístěná v srdci žádané lokality – přímo v centru pražských Královských Vinohrad. Vyniká výjimečnou architekturou připomínající velký a malý krystal, zároveň však také splňuje nejpřísnější energetickou třídu A.

Budova stojí na pozemku o rozloze 1.944 m², 14 nadzemních podlaží nabízí celkem 14.441 m² pronajímatelné plochy, samozřejmostí je i 121 vlastních parkovacích míst.

Mezi další zajímavé údaje patří:

• plocha fasády 6.000 m², z toho 2.800 m² prosklených ploch,
• při stavbě bylo použito 1.125 m³  betonu,
• 90 km silnoproudých kabelů,
• cca 200 km slaboproudých kabelů.

Pro lepší představu o rozsahu výstavby můžeme také říci, že při přípravě spodní stavby bylo pro odvoz zeminy použito 1.900 nákladních vozidel a na stavbě pracovalo téměř nepřetržitě 210 pracovníků.

Jak to však bývá, již od vzniku prvního záměru stavby byly přípravy provázeny množstvím problémů. Proti budově v minulosti protestovala místní občanská sdružení nejen z důvodu neobvyklého vzhledu budovy, který se dle jejich názorů nehodí do vinohradské zástavby, ale také poukazovala na netransparentní schvalování stavby. Původně měl totiž v proluce vyrůst čtyřpatrový bytový dům, jenž se však postupně změnil do současné podoby.

Na plášť budovy CRYSTAL byla použita modulová fasáda, která se ve světle různorodých požadavků ukázala být jediným a nakonec i ideálním řešením. Modulová fasáda je složena z hliníkových kompozitních panelů a je řešena šachovnicově, pilíře jsou obloukovitě tvarované ven. Takto zvoleným způsobem stavby tedy architekti dosáhli krystalového tvaru, který dal budově jméno.

Tento typ fasády rovněž nekolidoval s dalšími podmínkami projektu jako tvarová členitost objektu, maximální využití pozemku pro samostatnou budovu (nemožnost stavby lešení), požadovaný termín, fyzikální vlastnosti a architektonické zadání.

V oblasti podnikání není překvapivé, že od začátku vše neprobíhalo ideálně podle představ. Uzlový termín byl vázán na uzavření prvních čtyř pater objektu. V té době však probíhala naplno betonáž a nebylo tak možné využít věžový jeřáb. Montáž modulů proto probíhala velmi specificky a to díky kombinovanému využití speciálních minijeřábů, autojeřábů, pomocného provizorního lešení, plošin a lávek. Uzlový termín byl splněn přesně na den a další montáž již probíhala standardně pomocí věžových jeřábů.

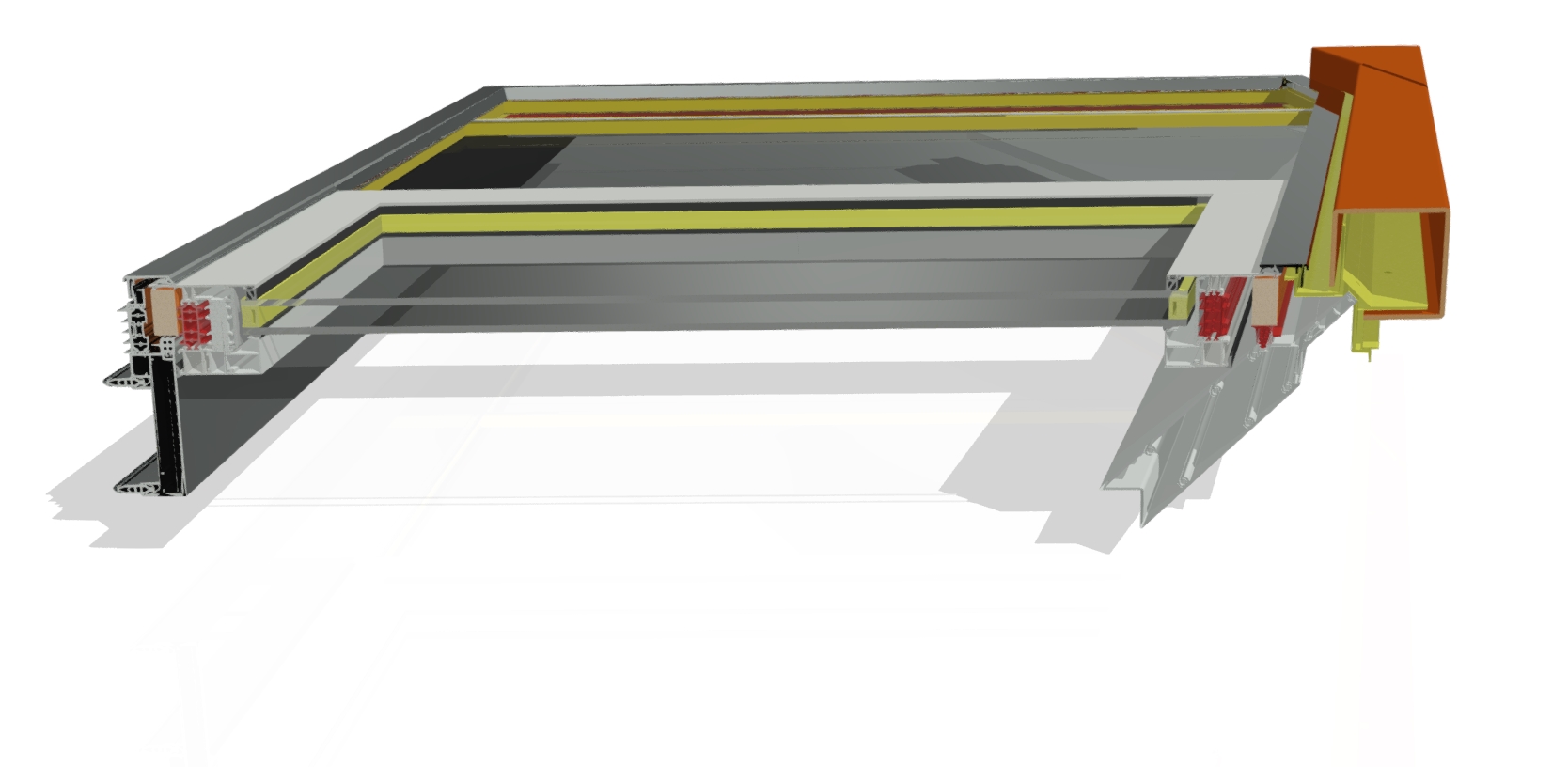

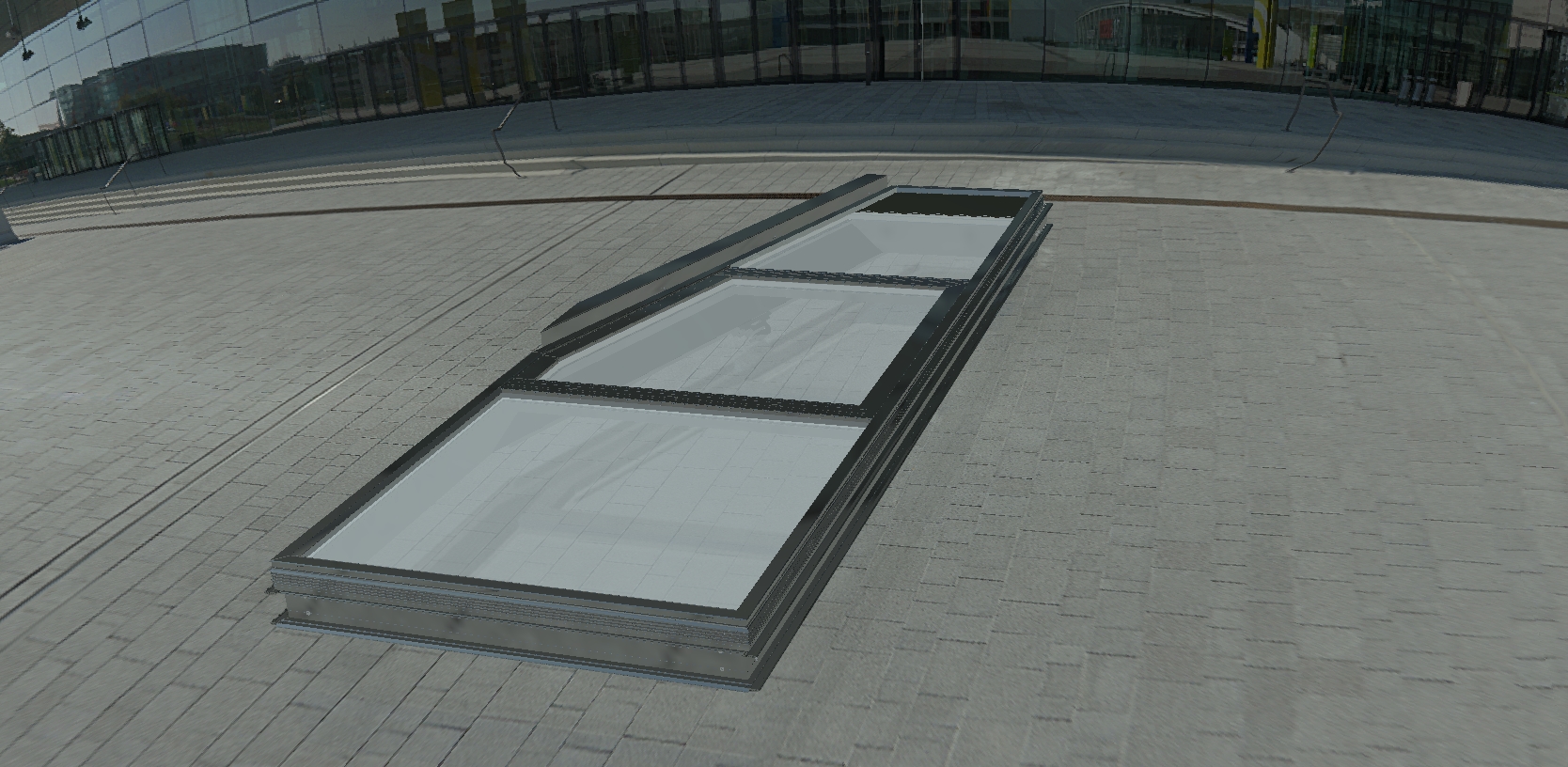

Řešení odvodnění modulů ve střeše byl další úkol. Modulový systém je koncipován na použití ve svislé rovině. Pro použití v šikmých plochách bylo nutno ve spolupráci s dodavatelem modulových profilů vyvinout řešení, které by dokázalo zajistit odvod vody z modulů. Tvar objektu taktéž nebylo možno kopírovat pomocí standardních systémových profilů, proto bylo nutno doplnit specifický fasádní systém. Tvar těchto profilů vznikl až na základě vytvořeného 3D modelu objektu.

Projektování probíhalo na několika úrovních, přičemž každá vyžadovala jiný software. Současně s tím nesměla být přerušena jejich návaznost. První úroveň tvořila standardní dokumentace ve 2D, která sloužila pro odsouhlasení technického řešení. Druhá úroveň projektování se přenesla do 3D prostoru a na základě 2D detailů a výkresů tvaru betonu vznikl 3D modul celého objektu i jednotlivých modulů.

Vyzkoušejte si nástroj Revit na 30 dní zdarma

Při realizaci používáme nástroj Revit. Vyzkoušejte si parametrické 3D modelování a kreslení prvků bezplatně na 30 dní ve zkušební verzi.

Takto rozsáhlý projekt by nebylo možné zvládnout bez výrazné podpory společnosti ADEON CZ s.r.o., dlouholetého autorizovaného partnera společnosti Autodesk pro strojírenství a stavebnictví. Na projektu ADEON participoval jak uplatněním know-how tak výrazným zapojení svých konstrukčních kapacit. Projekt se vyznačuje budoucími trendy propojování řešení ve strojírenství a stavebnictví s rozvíjejícím se uplatněním technologie BIM.

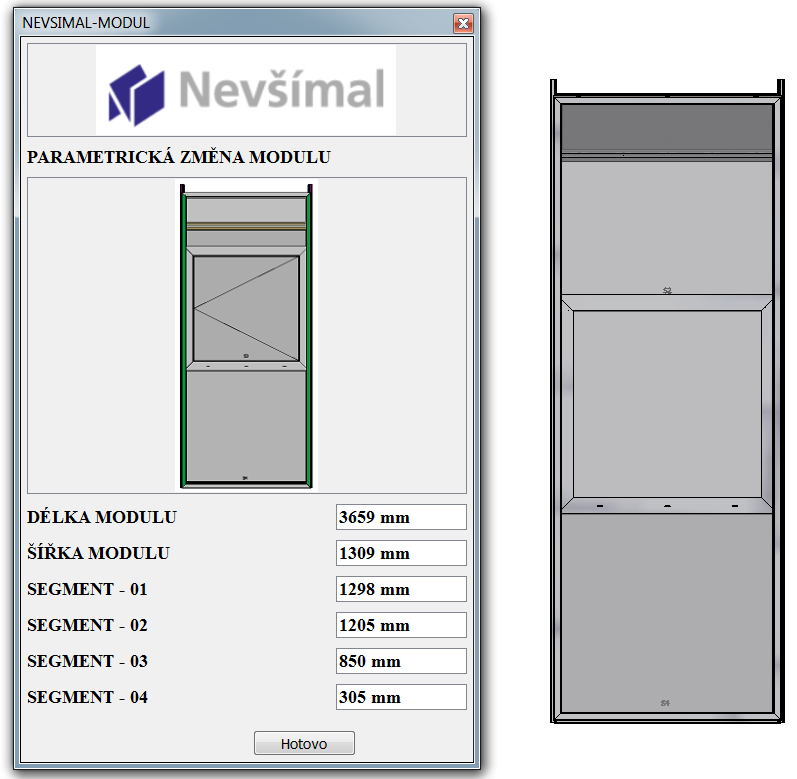

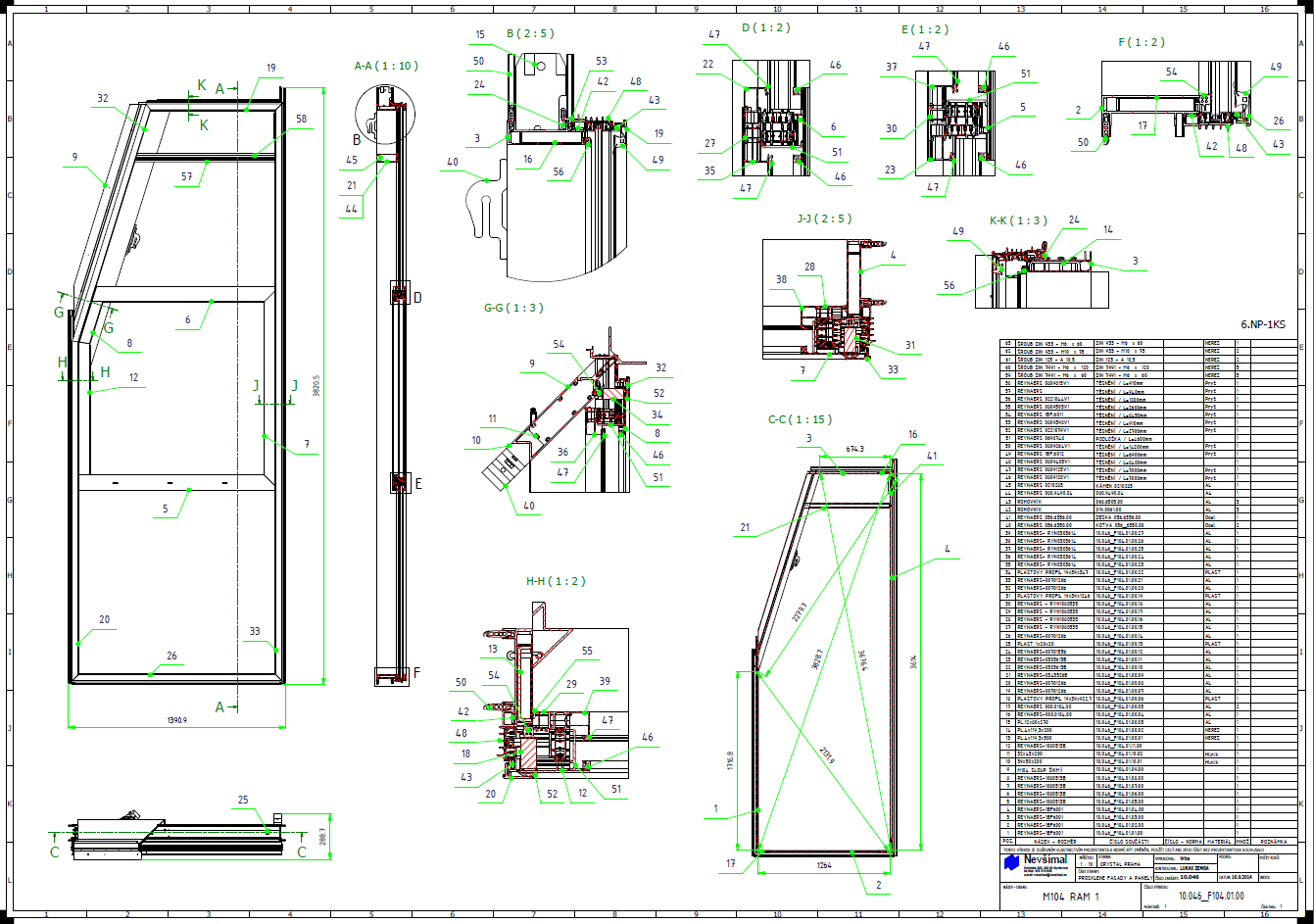

Plášť budovy byl vytvořen díky stávajícím podkladům v software AutoCAD. Nabízelo se zde i zpracování v systému Revit či Navisworks. Bylo tak možné kontrolovat hotové moduly zpracované ve 3D/2D a nativní spolupráce mezi Inventorem a AutoCAD se zde projevila jako zásadní. V AutoCAD byla zpracována projektová fáze, následně se převedly jednotlivé reference či bloky do Autodesk Inventoru. Tímto způsobem se využili reference ze software AutoCAD pro tvorbu 3D modelů v Autodesk Inventoru. Při modelování v Inventoru se kromě podkladů z AutoCADu využívala databáze nakupovaných dílů, která byla uživatelsky upravena a rozšířena. Pro kontrolu jednotlivých modulů se vymodeloval 3D skeleton, pomocí kterého se kontrolovaly vnější rozměry 3D modulů. Po kontrole se mohly vytvořit výrobní výkresy ve formátu DWG. Poté se následně 2D výkresy exportovaly do dalších formátů pro zainteresované skupiny projektu.

Další úrovní byl pak software výrobních technologií (obráběcí centrum, pila), který musel umět komunikovat s 3D modelem. Tvary byly tak složité a náročné na přesnost, že je jednoduše nebylo možné programovat ručně.
