Revit projekt od ADEA projekt s.r.o.
ProcedurePak Havířov

V areálu brownfieldu někdejšího uhelného dolu Dukla, v Havířově – Dolní Suché, byl pro švédského objednatele, společnost Mölnlycke Health Care ProcedurePak s.r.o., vypracován projekt továrny na kompletaci paketů prostředků pro zdravotnické zákroky. Na základě rozhodnutí investora byl celý projekt vyhotoven ve 3D. Pro projekční práce byl zvolen program Revit.

Popis projektu připravil Ing.arch. Jakub Konicar, Architekt ve společnosti ADEA projekt s.r.o.

V souvislosti se zvolenou lokalitou byla pro nové využití nutná náročná příprava staveniště, kdy došlo k odstranění cca 7000 m3 betonu zbytků dřívějších staveb a následné úpravě celého staveniště dynamickým zhutněním.

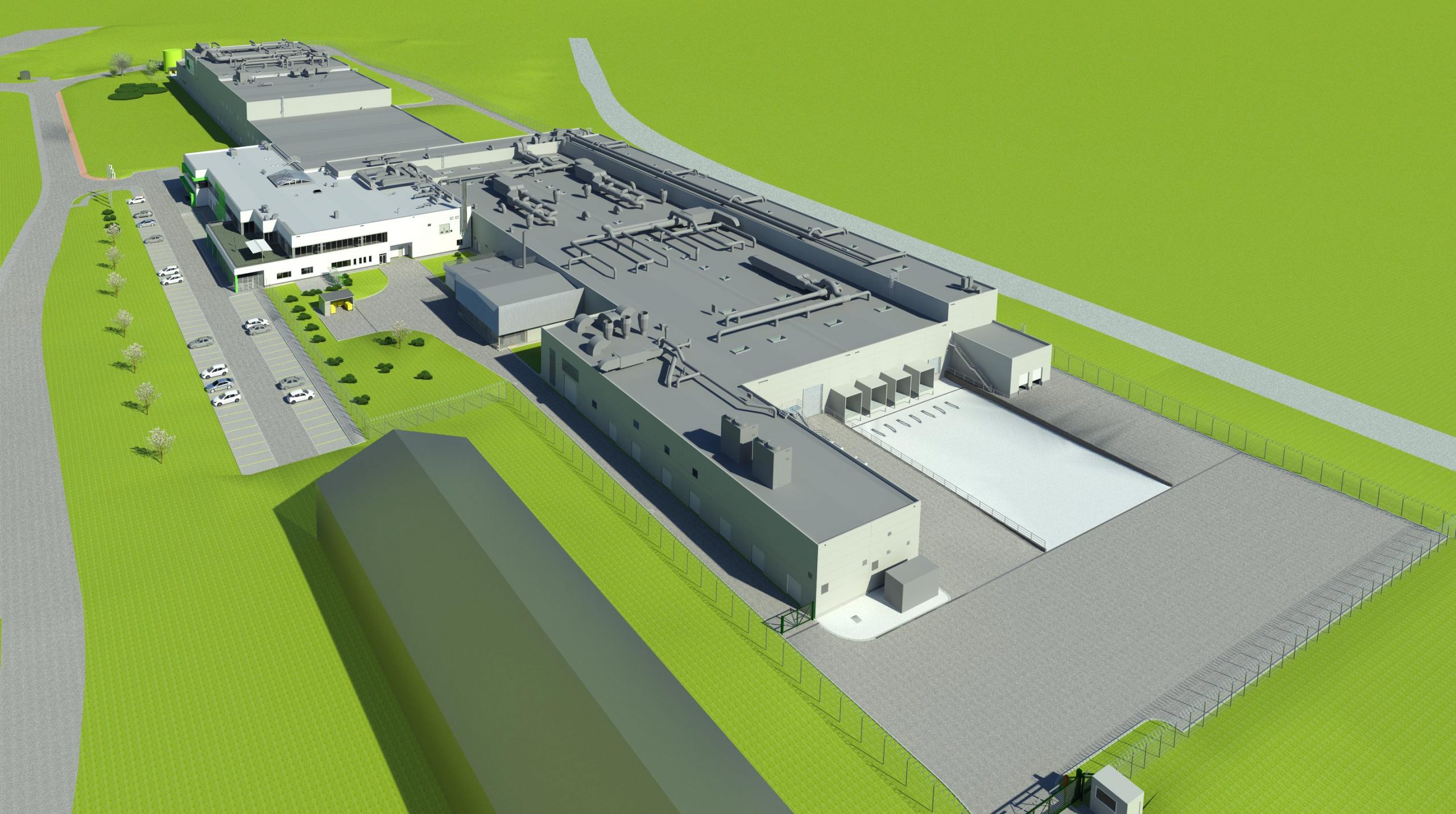

Objekt továrny má protáhlý obdélníkový půdorys se severojižní orientací. Tvoří jej železobetonová skeletová konstrukce opláštěná systémovým  sendvičovým panelem. Z důvodu tvaru pozemku, v kombinaci s celkovými rozměry stavby (370 x 90 m), byla zvolena varianta jednosměrného, lineárního pohybu materiálu a vlastních výrobků. Celá hmota budovy je rozdělena na několik částí lišících se podle požadovaného stupně čistoty od prostor s běžným provozem (příjmový a výdejní sklad), přes vysoce čisté prostředí prostorů kompletace zdravotnických setů až po prostory se zvláštním provozem (prostředí sterilizace hotových produktů). Tomuto zónování odpovídá i promyšlené vnitřní rozvržení dispozic a nekřížící se toku materiálu a pohybu zaměstnanců z míst s rozdílnou úrovní čistoty. Velmi složité bylo také navržení zásobování všech provozů potřebnými médii tak, aby byly dodrženy veškeré požadavky na různou sterilitu prostředí.

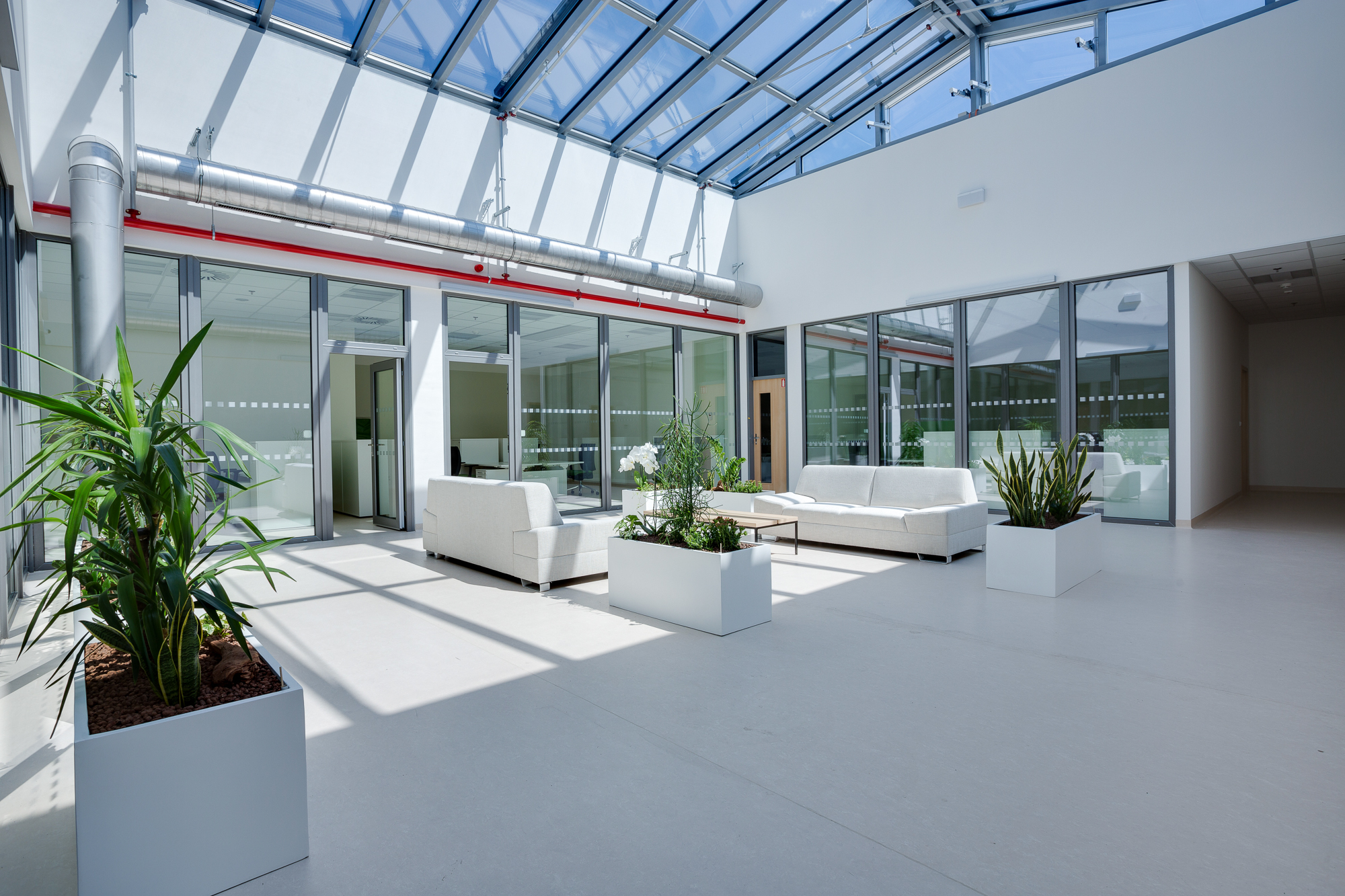

Výrobní objekt doplňuje administrativní budova. Tu tvoří rovněž ŽB skelet vyzdívaný keramickými tvarovkami opláštěnými kontaktním zateplovacím systémem. Do této části jsou umístěny mimo kancelářských prostor všechny šatny zaměstnanců, kuchyně a jídelna, která je s ohledem na nepřetržitý provoz továrny permanentně využívána.

Celý návrh byl zpracován společností ADEA projekt od prvotní studie až po realizační dokumentaci včetně interiéru. Hotové dílo bylo v roce 2018 oceněno Hlavní cenou v prestižní soutěži Stavba roku Moravskoslezského kraje v kategorii Průmyslové stavby.
