Autodesk Revit 2026 – Novinky systému (TZB)

V tomto příspěvku navazujeme na příspěvek se společnými novinkami Revitu 2026, tentokrát s představením novinek pro systémy (TZB).

Stejně, jako minulé roky, také i letošní jaro přináší další verzi Revitu, tentokrát s číslem 2026. Pokud nový Revit ještě nemáte, pak si Revit 2026 můžete již teď objednat u svého partnera Adeon.

Tradičně, i letos rozdělíme novinky po jednotlivých oblastech:

• Společné funkce napříč disciplínami
• Nové funkce pro architekturu
• Nové funkce v konstrukcích
• Nové funkce systémů TZB (tento článek)

Vylepšená správa zón pro projektanty TZB

Pracovní postupy pro zóny vzduchotechniky a systémové zóny byly sloučeny do systémových zón.

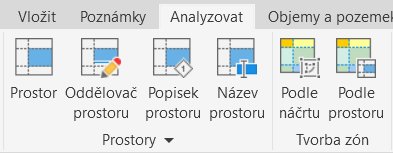

Uživatelé budou moci vytvářet nové systémové zóny pomocí náčrtu nebo výběrem prostorů:

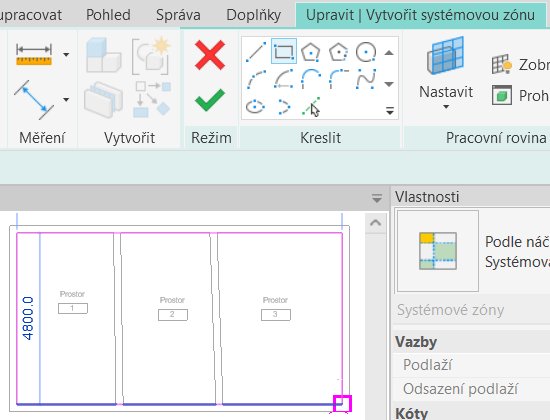

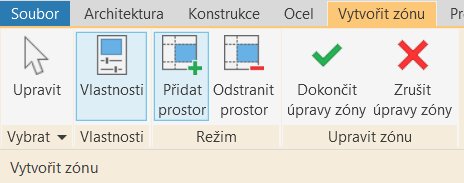

Vytvoření systémové zóny náčrtem:

Do systémových zón byly přidány nové instanční vlastnosti.

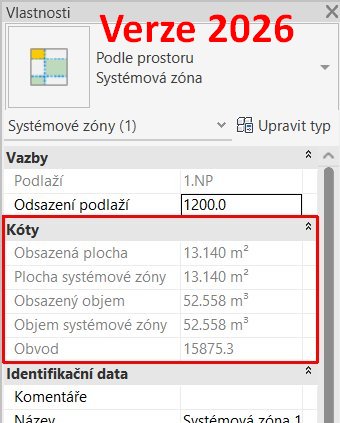

Systémové zóny mají nyní typy. Do typů byly přidané nové vlastnosti.

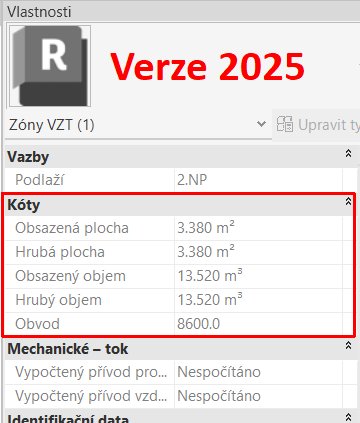

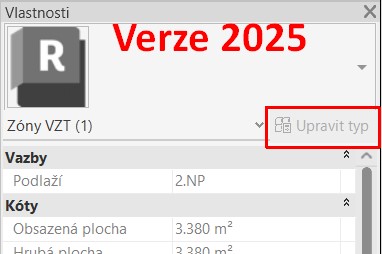

Předchozí verze ještě bez možnosti typu:

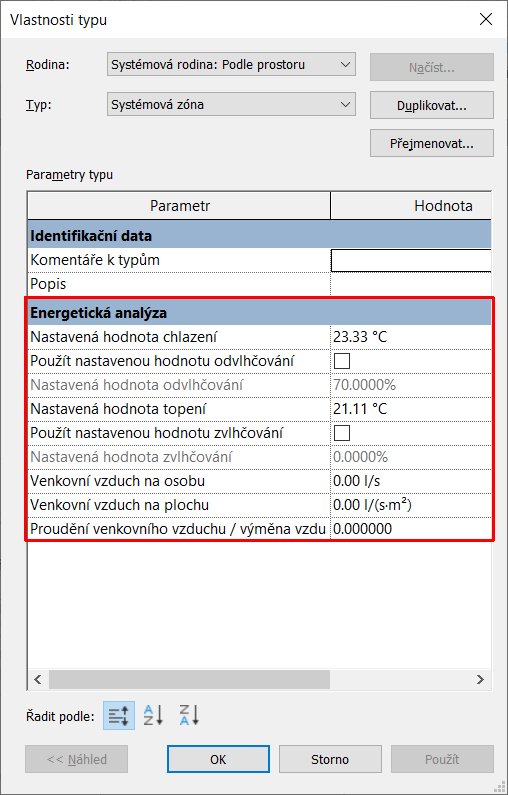

Nová verze s možností typu:

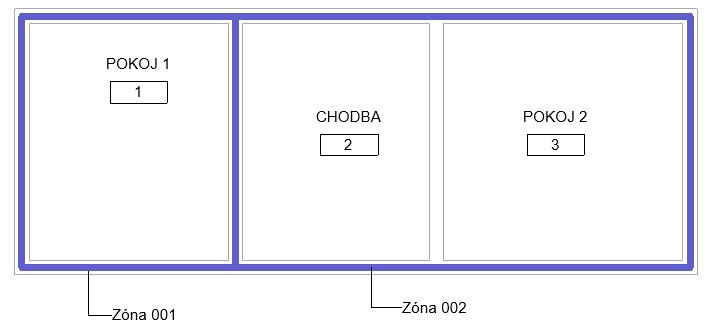

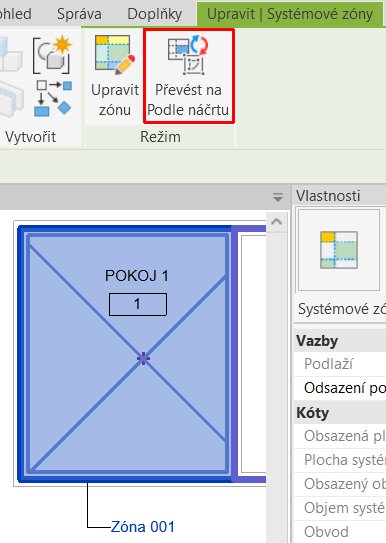

Převedení systémové zóny založené na prostoru na náčrtovou. To umožňuje oddělit systémovou zónu od architektonického modelu.

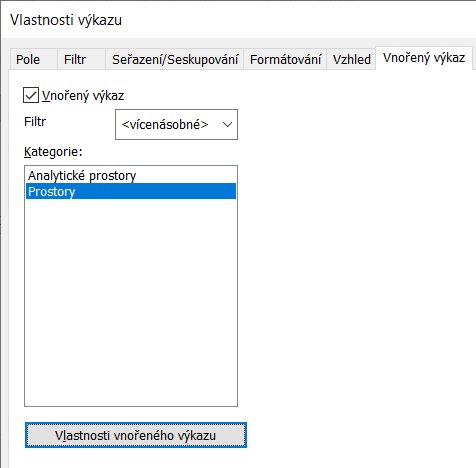

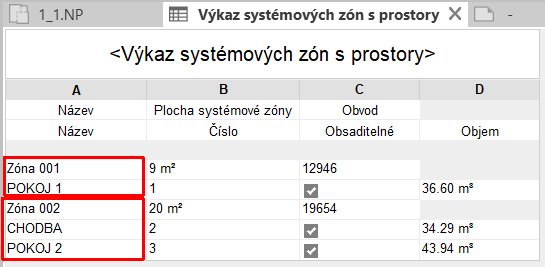

Nyní můžeme vytvořit vnořený výkaz pro zobrazení prostorů nebo analytických prostorů, které jsou přiřazeny ke každé systémové zóně.

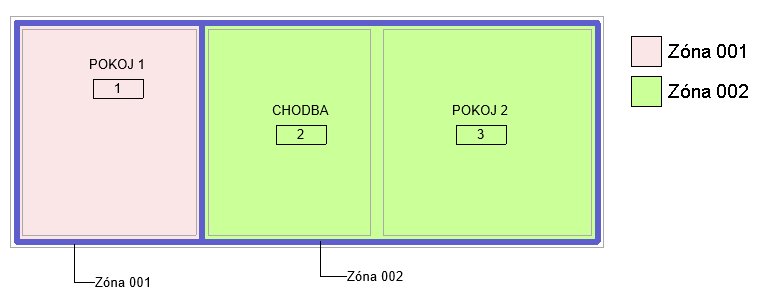

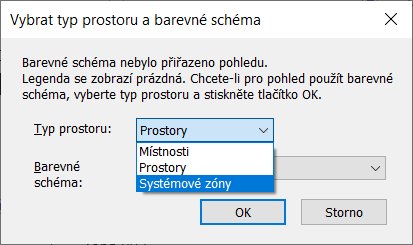

Systémové zóny podporují barevné schéma.

Vylepšený převod mezi obvody, rezervami a mezerami

Rezervy a mezery nyní patří do kategorie Elektrické obvody. Toto začlenění umožňuje, aby se parametry obvodu i rezervy lépe sladily. Sdílené parametry mohou být přidány současně k obvodu a rezervě.

Rezervy v rozvaděči mají stejné chování.

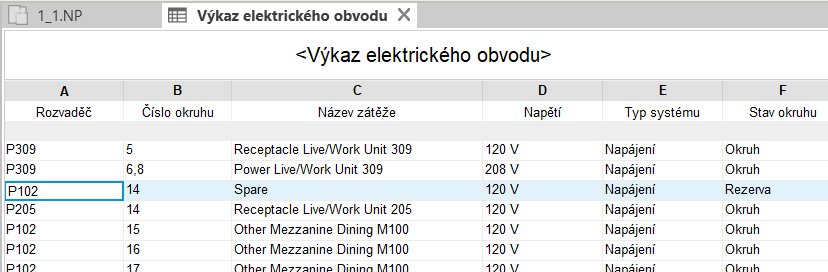

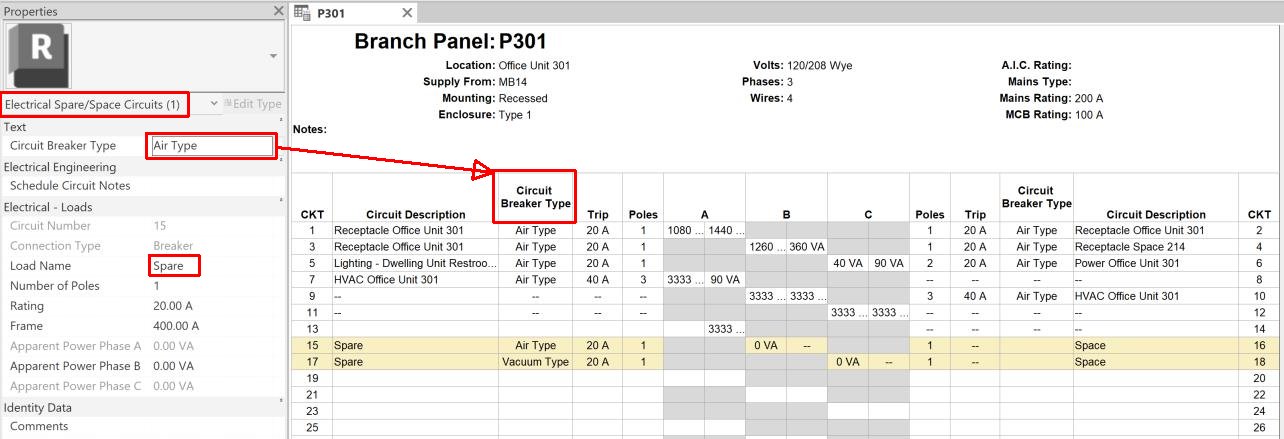

Úpravy ve výkazu pro kategorii elektrický obvod.

Parametry Rozvaděč, Napětí a Typ systému nyní mohou být součástí výkazu.

Rezervy mohou být vykazovány pro lepší správu.

Parametr Stav okruhu byl přidán k různým rezervám z připojených obvodů.

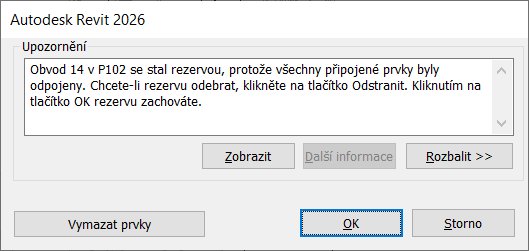

Po odstranění posledního prvku obvodu lze prázdný obvod smazat nebo převést na rezervu.

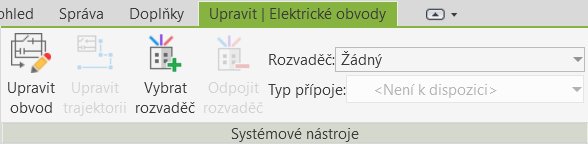

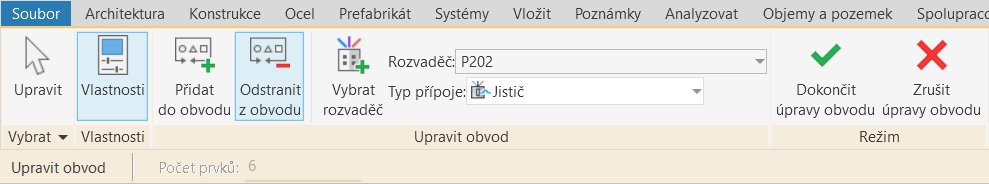

Pokud se vybere rezerva, bude přístupný nástroj 'Upravit obvod'. Do rezervy lze přidat nové prvky a převést ji na propojený obvod.

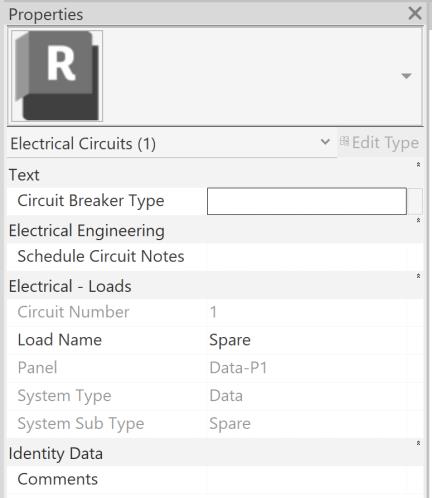

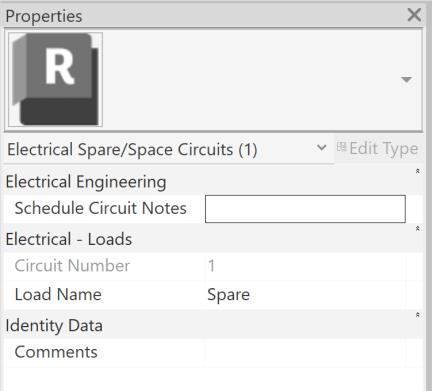

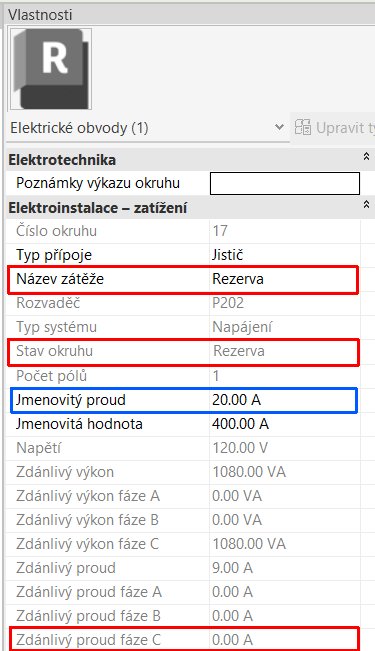

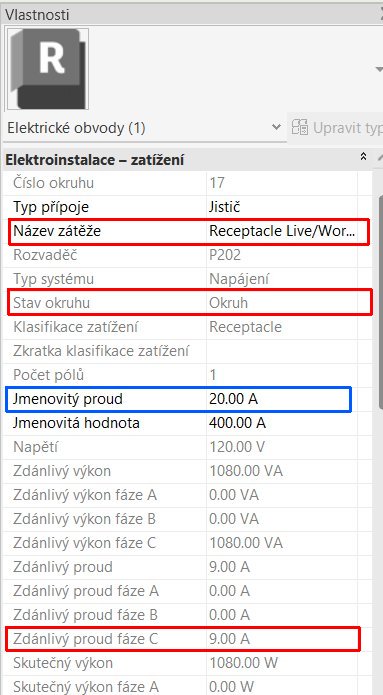

Parametry Název zátěže a Stav okruhu jsou v souvislosti s převodem obvodu na rezervu automaticky upravené.



Uživatelské vstupy jsou po převodu obvodu na rezervu a naopak zachovány, včetně vestavěných a sdílených parametrů.

• Rezervu lze odpojit od rozvaděče. Lze ji nalézt v systémovém prohlížeči nebo výkazu obvodů.
• Rezervu lze přiřadit jinému rozvaděči.
• Odpojená rezerva si zachová svůj počet pólů, jmenovitý výkon a zdánlivý výkon. Napětí je nastaveno na 0, takže jej lze připojit k novému rozvaděči libovolného napětí.
• Po odstranění rozvaděče se odstraní spolu s rozvaděčem také prostor.
• Pokud je rezerva odpojena od rozvaděče, může být přiřazena k jinému rozvaděči nebo přeměněna na propojený obvod.

Organizace Prohlížeče projektu pro výkazy rozvaděčů

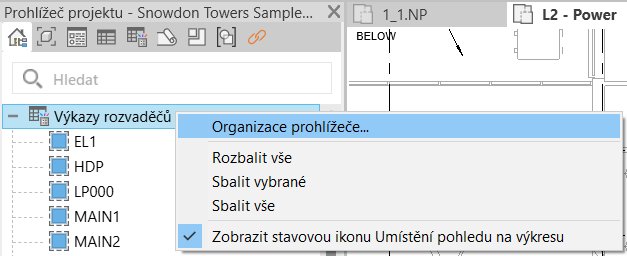

Organizace Prohlížeče projektu je nyní rozšířená i pro výkazy rozvaděčů, výchozí schéma uspořádání je nastaveno na vše.

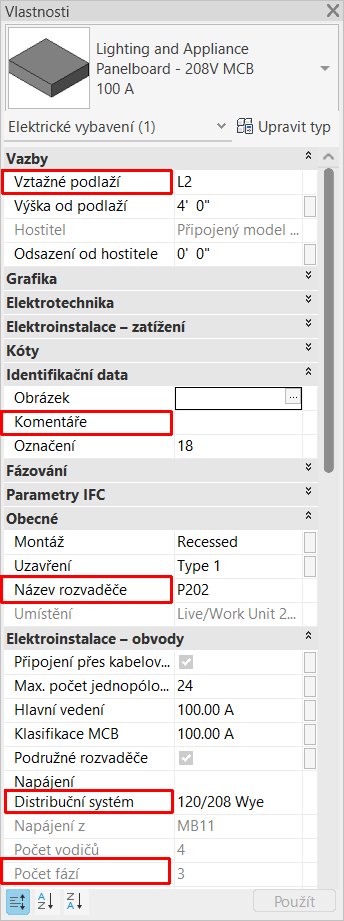

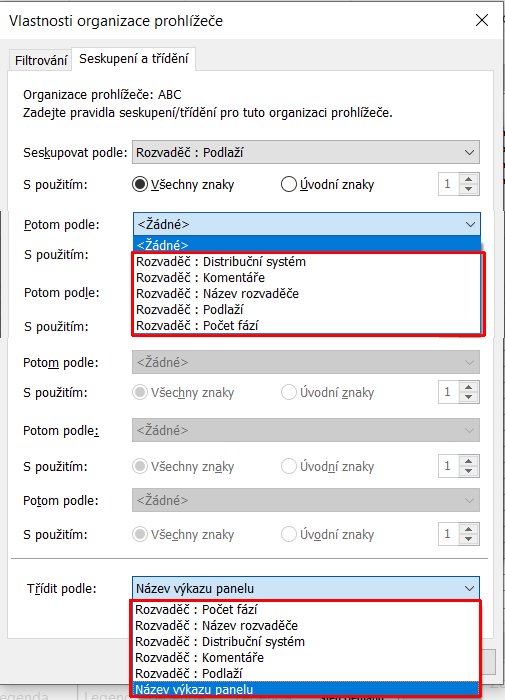

Pro seskupování, třídění a filtrování ve výkazech rozvaděčů jsou přístupné některé parametry elektrického vybavení. Mimo zmiňované parametry je navíc dostupný parametr Název výkazu panelu.

Parametry elektrického vybavení použité ve výkazech pro třídění:

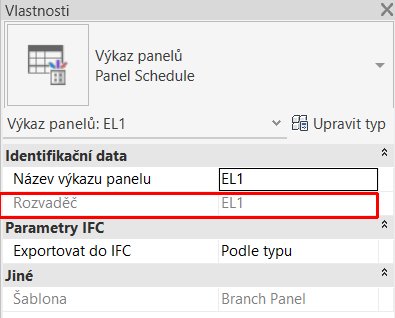

Vlastnost názvu rozvaděče se také zobrazuje ve Výkazu panelů:

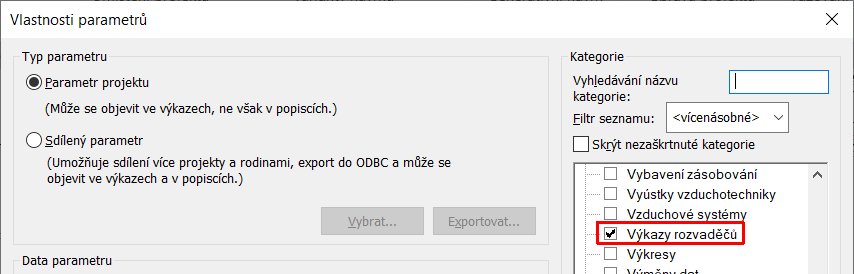

Do panelu Vlastnosti parametrů byla přidaná nová kategorie Výkazy rozvaděčů:

Vylepšení zobrazení kategorií TZB

Další kategorie TZB se nyní zobrazují konzistentně s ostatními kategoriemi TZB v pohledech používajících disciplínu TZB.

Následující kategorie se nyní zobrazují konzistentně s ostatními kategoriemi TZB v pohledech používajících disciplínu TZB.

• Zásobování
• Lékařské vybavení
• Požární ochrana
• Audiovizuální zařízení
• Značení

Globalizace elektrických vodičů

Spravujte požadavky na zapojení obvodů pomocí ovladatelných a přizpůsobitelných konfigurací vodičů a kabelů.

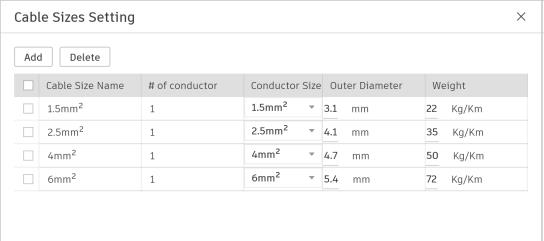

Elektrické vodiče a kabely si můžete přizpůsobit. Nová nastavení elektrických vodičů a kabelů umožňují definovat vodiče a pak tyto definice vodičů použít ve velikostech kabelů a typech kabelů. Tyto typy kabelů budou poté přiřazeny k obvodům v modelech.

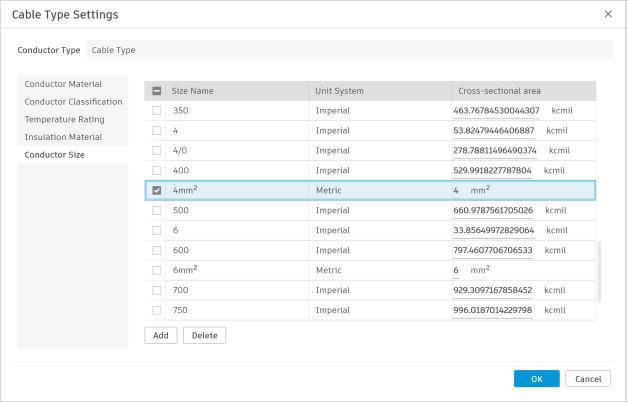

Chcete-li přejít k nastavení elektrických vodičů a kabelů, klikněte na kartu Správa - panel Nastavení - rozevírací seznam Nastavení TZB - Nastavení elektrických vodičů a kabelů.

Velikosti vodičů již nejsou podporovány a při upgradu modelů se stávající údaje o velikostech vodičů aktualizují podle nového schématu.

Vylepšená trasa elektrických obvodů

Trasy obvodů se připojují ke správným místům na vnořených zařízeních.

Po vytvoření trasy obvodu se trasa i výchozí vedení připojí k umístění připojené vnořené rodiny. Hraniční čáry obvodu, generované výchozí vedení elektrických rozvodů a trasy obvodů směřují k umístění vnořeného elektrického rozvaděče.
