Autodesk Revit 2026 – Novinky v konstrukcích

V tomto článku se v řadě novinek Revitu 2026 budeme věnovat konstrukční oblasti a navážeme na obecné a stavební novinky. Tento článek je součástí série novinek:

• • • Revit 2026 – hlavní funkce
    • Revit 2025 – novinky pro architekturu
    • Revit 2026 – novinky v konstrukcích (tento článek)
    • Revit 2026 – nové funkce pro TZB

Novinky ve vyztužování

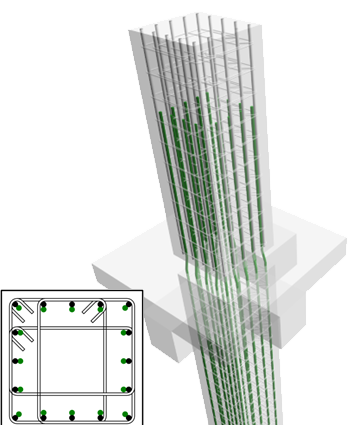

Přímá manipulace s ohybem výztuže

V Revitu 2026 byla k výztuži přidána systémová rodina ohybu, která umožňuje zejména parametricky "uhnout" se svislou výztuží sloupu pro napojení výztuže dalšího patra.  Je možné nastavit délku v násobcích průměru výztuže, nebo ji nastavit ručně. Geometrie ohybů se dynamicky přizpůsobuje změnám hostitelského prvku, jako jsou úpravy krytí betonu, velikosti prvku nebo rozložení sady výztuže.

Zobrazení orientace výztuže – začátek a konec

Nová funkce „Zobrazit orientaci na začátku a konci“ umožňuje ve 2D i 3D pohledech jasně vidět směr výztuže. Díky tomu lze lépe kontrolovat správné umístění háků, zakončení a ohybů výztuže. Tato funkce pomáhá zejména při kontrole návrhu a přípravě výkresů výztuže. Výrazně zlepšuje čitelnost modelu a omezuje riziko chyb.

Přesné zarovnání sítí

Revit 2026 umožňuje přesné zarovnání běžných i vlastních výztužných sítí podle krytí betonu. Při přechodu z přednastavených výztuží na vlastní sítě je zachována návrhová logika. To podporuje automatizaci při návrhu prefabrikovaných prvků a zvyšuje produktivitu a přesnost při návrhu výztuže.

Ocelové konstrukce

Úpravy šablon vlastních spojů

V Revitu 2026 byly zavedeny významné vylepšení pro vlastní ocelové spoje, která zvyšují flexibilitu a přesnost při jejich tvorbě a úpravách. V režimu úprav nyní můžete:

• Přesouvat samostatně prvky uvnitř vlastních spojů
• Používat editor náčrtů pro desky a vzory šroubů, otvorů, kotev a smykových trnů
• Měnit vlastnosti prvků
• Přidávat nové prvky vázané na vstupní prvek spoje
• Odstraňovat prvky bez jejich smazání z modelu
• Upravovat vlastnosti výchozích spojů pouze zevnitř režimu úprav



Přesné modelování oceli – bez automatických odsazení

Revit automaticky použil odsazení při napojování ocelových prvků, aby zabránil kolizím, což bylo zaměřeno na prezentaci výkresů, ale často to vedlo k nepřesnostem v modelu. V Revitu 2026 je představena nová globální možnost v nastavení konstrukce, která umožňuje odstranit všechny automatické ústupy a modelovat prvky přesně od bodu k bodu. Tato funkce funguje na všech existujících ocelových prvcích v modelu i na nově vytvořených. Podstatné je to, že tuto funkci lze kdykoli vypnout a vrátit se k tradičnímu chování Revitu.ale je možné ji taktéž vypnout a vrátit se ke starému způsobu.

Automatické přiřazení materiálu ocelovým deskám

Nově vytvořené ocelové desky budou mít automaticky přiřazený smysluplný materiál, ať už jsou vytvořeny ručně nebo prostřednictvím ocelového spoje.
Výchozí materiál těchto desek závisí na jednotkách délky nastavených v dialogovém okně Jednotky projektu:

• Pokud jsou vybrány metrické jednotky, výchozím materiálem je Steel, S 235

Pokud výchozí materiál není načten do projektu, použije se první ocelový materiál, který je v projektu k dispozici

Parametry „Natíraná plocha“ a „Přesná hmotnost“

Parametry „Natíraná plocha“ a „Přesná hmotnost“ jsou nyní dostupné pro konstrukční ocelové prvky.

• Tyto parametry jsou dostupné pro všechny ocelové prvky vytvořené pomocí rodiny řízené profilem. Sjednocuje se tím dostupnost a výpočetní logika těchto parametrů s těmi, které už existují u prefabrikovaných ocelových prvků.

• Přesná hmotnost (Exact Weight): Tento parametr udává přesnou hmotnost prvku tím, že bere v úvahu jakékoli výřezy, úkosy, zkrácení apod. Použitý vzorec: objem × hustota materiálu.

• Natíraná plocha (Paint Area): Tento parametr udává celkový vnější povrch prvku, který se využívá pro výpočet potřebného množství nátěru. Použitý vzorec: obvod × délka řezu.

  • U dutých profilů je započítána pouze vnější plocha průřezu.

  • Vnitřní otvory nebo výřezy/zkosení na koncích prvků se neodečítají, protože vzorec používá pouze délku řezu pro generování natírané plochy.

Podpora národních norem pro ocelové konstrukce

Revit 2026 rozšiřuje podporu národních návrhových norem včetně nových verzí Eurokódu (např. EN 1993-1-1:2022, EN 1993-1-2:2024), indických (IS:800:2007 s dodatky 2012 a 2024), australských (AS 4100:2020 Amd1:2021) a kanadských (NBC 2020). Zahrnuty jsou i nové kombinace zatížení dle EN 1990:2023 a pravidla pro seizmickou analýzu. To umožňuje lépe plnit požadavky projektů v konkrétních zemích a výrazně rozšiřuje použitelnost Revitu v mezinárodním měřítku.
