Fusion 360 - Výrobní rozšíření

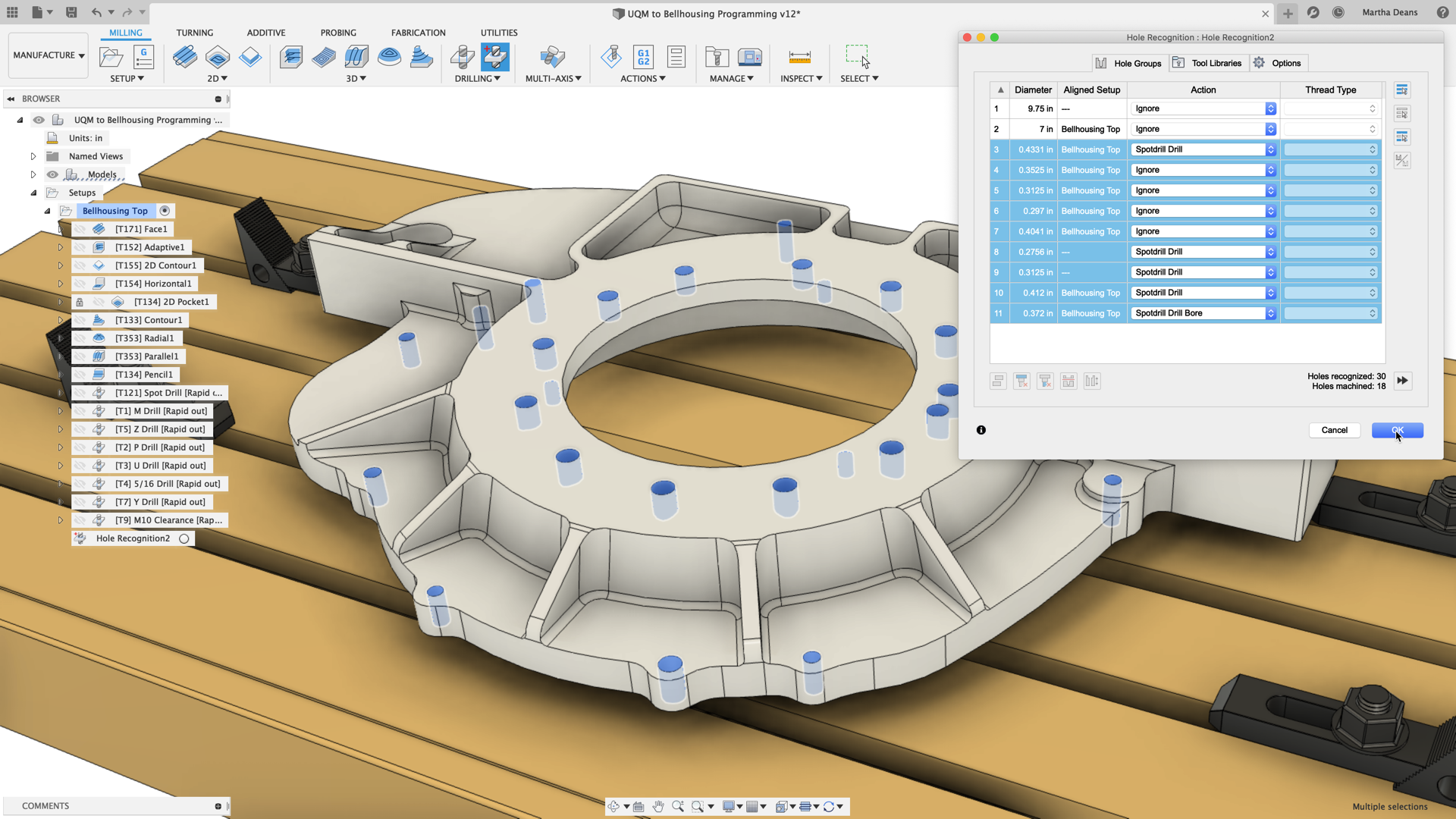

Vrtání děr je z hlediska pohybu stroje jednoduchá operace. Jejím programováním ale strávíte spoustu času. Rozpoznávání děr ve Fusionu 360 umí přípravu na vrtání děr zautomatizovat. Nástroj díry seskupí a minimalizuje tak počet operací, rozpozná typ díry a přiřadí jí vaši vlastní šablonu, vybere vhodný nástroj a operace seskupí pro minimalizaci výměn nástroje. Rozpoznané díry si prohlédnete a upravíte, abyste optimalizovali dráhu nástroje. Rozpoznávají se díry ve všech úhlech, můžete je ale filtrovat podle vybrané roviny. Můžete si vytvářet šablony a přizpůsobit vrtání vlastním zvyklostem. Rozpoznávání děr automatizuje a optimalizuje vrtání. Šetří vám tak čas a zvyšuje produktivitu.

Plynulé čtyřosé obrábění umožňuje u dílců s nepravidelným tvarem vybrat styl obrábění, který nejlépe odpovídá geometrii dílce. V jednoduchém rozhraní nastavíte úhlové limity: vyberete pozici začátku a konce, nebo zadáte úhel. Nástroj odsadíte pro lepší řezné podmínky a co nejlepší výsledek. To vše snadno a v jednom rozhraní. Dráhu si nasimulujete a zkontrolujete a v naší knihovně najdete správný postprocesor pro váš stroj. To všechno vám umožní výrobní rozšíření pro Fusion 360.

Strategie Strmé a mělké slouží k dokončování 3D tvarových dílců. Je dostupná pro tříosé i současné 5-osé obrábění. Kombinuje výhody tradičních dokončovacích strategií: automaticky vyhodnotí sklon plochy a vybere vhodnou strategii. Zadáním překrytí a limitního úhlu se vyhladí přechody.

Pro mělké oblasti můžete vybrat strategii Scallop nebo Parallel. U strategií Contour a Scallop můžete nastavit plynulé přejezdy. Na jednom místě snadno nastavíte i krok do boku a směr řezu. Mělké strategie umí zvýšit kvalitu povrchu a prodloužit životnost nástroje. Pro každou oblast se automaticky vybere paralelní směr obrábění, aby se minimalizovaly přejezdy. Brání se také kolizím nástroje se stěnou, aby na ní nástroj nenechal stopy. Zaoblí se dráhy pro lepší pohyb stroje, aby se minimalizovaly stopy na povrchu. Automaticky se odstraní zbytkový materiál tam, kde se mění kontura obrábění. Povrch je tak ještě hladší.

Pro nastavení konečné obdoby dráhy můžete využít i další pokročilé funkce. Automatické naklopení u 5-osého obrábění kratšími a tužšími nástroji minimalizuje třísky a zvyšuje kvalitu povrchu. Fusion 360 nástroj automaticky nakloní, pokud detekuje překážku. Předejde tak kolizi s nástrojem či držákem. Nastavíte parametry řízení osy nástroje pro lepší podmínky řezu. Výsledkem je špičkový povrch a menší opotřebení nástroje. Pro optimalizaci geometrie nastavíte řez vhledem k bodu či křivce. Nastavíte i omezení os stroje. Chcete optimalizovat tříosé obrábění, automaticky generovat 5-osé dráhy nebo podrobně nastavovat úhly nástroje? Strategie Strmé a mělké zkracuje programování a zlepšuje kvalitu povrchu.

Už jste někdy vygenerovali dráhu, která až na jediné místo vypadala výborně? Musíte pak dráhu složitě opravovat, nebo dokonce přidávat geometrii – a většina dráhy je přitom v pořádku. Teď můžete drobné nedostatky opravit bez přidávání geometrie, trápení se s parametry nebo generování celé dráhy znovu. Kolem problematického místa
nakreslíte polygon, vyberete, jestli dráhu ponechat vně nebo uvnitř, a Fusion 360 ořeže jen nežádoucí části dráhy. Můžete přidat další body, aby byl polygon co nejpřesnější. Ušetřete si bolení hlavy a programujte efektivněji: dráhu teď oříznete za zlomek času.

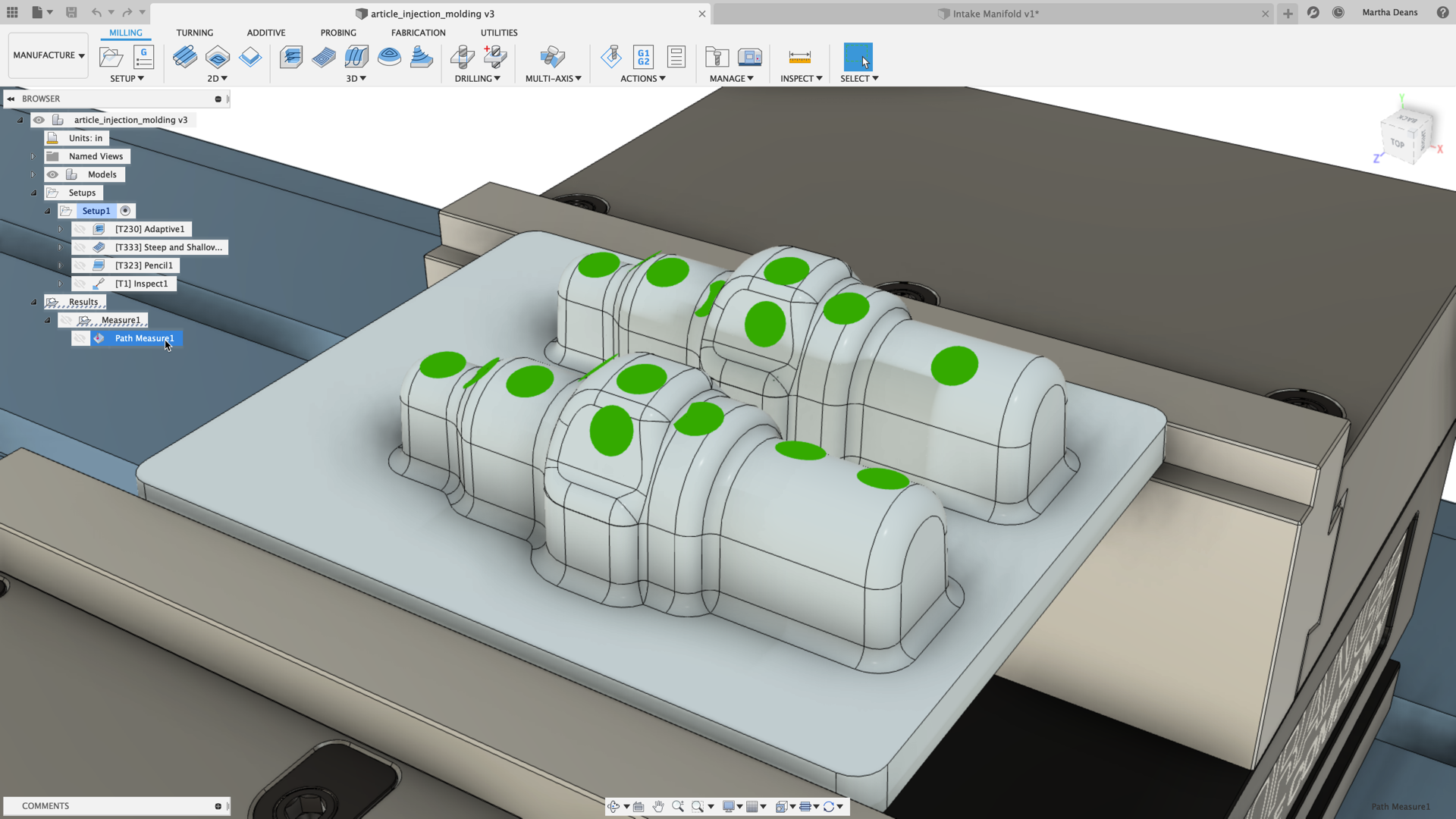

Výrobní rozšíření pro Fusion 360 obsahuje funkci pro měření přímo na stroji. Zkontrolujete tak přesnost obrábění bez odepínání obrobku. Funkce Kontrola povrchu slouží k měření volných ploch. Nemusíte tak využívat souřadnicový měřicí stroj (CMM). Můžete naimportovat výsledky měření, vytvořit z nich report a vizuálně je porovnat s hodnotami v CAD modelu. Sonda zkontroluje rozměry a polohu kritických míst, např. děr a ploch. Pomocí několika parametrů můžete ovládat pohyb sondy a nastavit toleranci pro pozici a velikost prvků. Nastavíte konkrétní akce: zastavení operace, když je naměřený bod mimo toleranci, aktualizaci parametrů opotřebení nástroje nebo tisk výsledků. Nástroje pro měření zefektivňují kontrolu, abyste vždy vyráběli přesné obrobky.
