Autodesk Inventor – Zjednodušování a výpočet povrchu sestav pomocí aplikace OuterSurface

V poslední době jsem dostával od zákazníků otázku, jakým způsobem lze vypočítat povrch sestavy nebo jakým způsobem lze sestavu zjednodušit například pro třetí stranu. Vše jsme zahrnuli do jedné aplikace, kterou Vám nyní popíši a vysvětlím.



Jednou z možností pro výpočet povrchu nebo zjednodušování sestav je tedy využití aplikace OuterSurface, kterou jsme pro Vás připravili. Na následujícím postupu si tedy ukážeme možnost, jak si zjednodušit sestavu nebo si vypočítat povrch dané sestavy.

Postup je následující:

1. Nainstalujeme si utilitu s názvem „OuterSurface“.
2. Nyní si otevřeme sestavu.

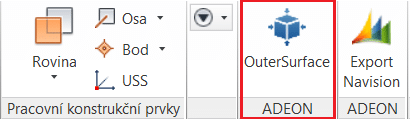

3. Na kartě „Sestavení“ si zvolíme příkaz „OuterSurface“.

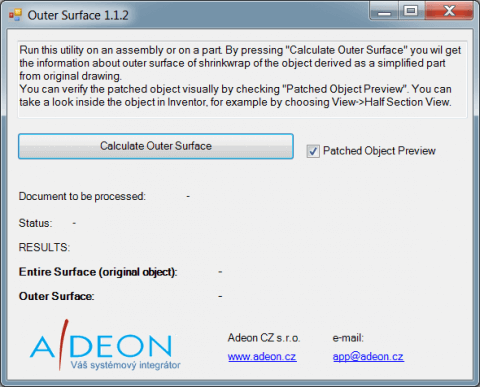

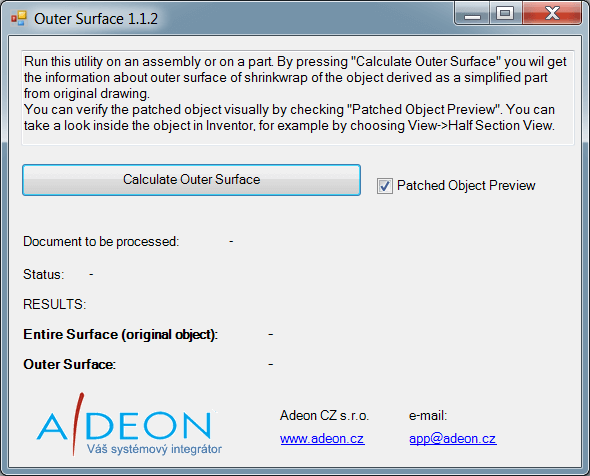

4. V otevřeném dialogovém okně si zvolíme, zda chceme vytvořit ze sestavy zjednodušenou součást nebo zda chceme pouze vypočítat povrch sestavy.

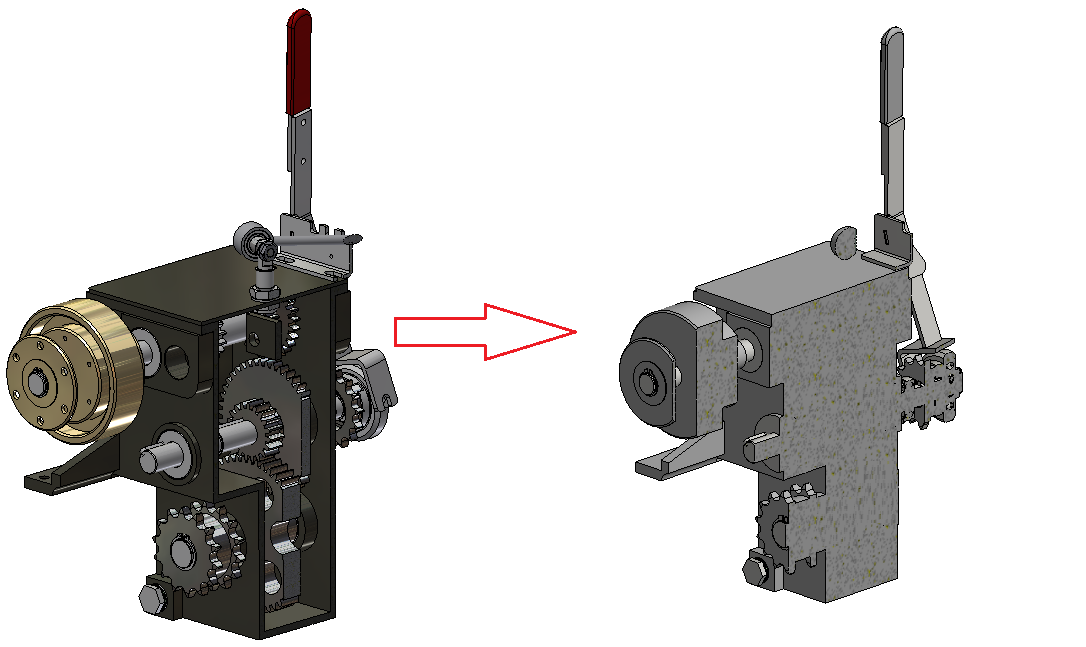

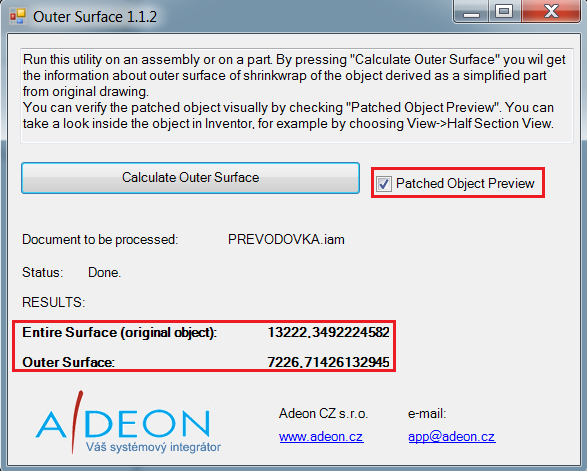

5. Nyní zvolíme možnost Calculate Outer Surface a tímto nám vznikne i zjednodušená součást, kterou můžeme poslat třetí straně a tím si chránit i tzv. duševní vlastnictví.



Celý postup je zobrazen na následujícím videu:

Aplikaci OuterSurface si můžete zdarma stáhnout na našich stránkách.
