Problém

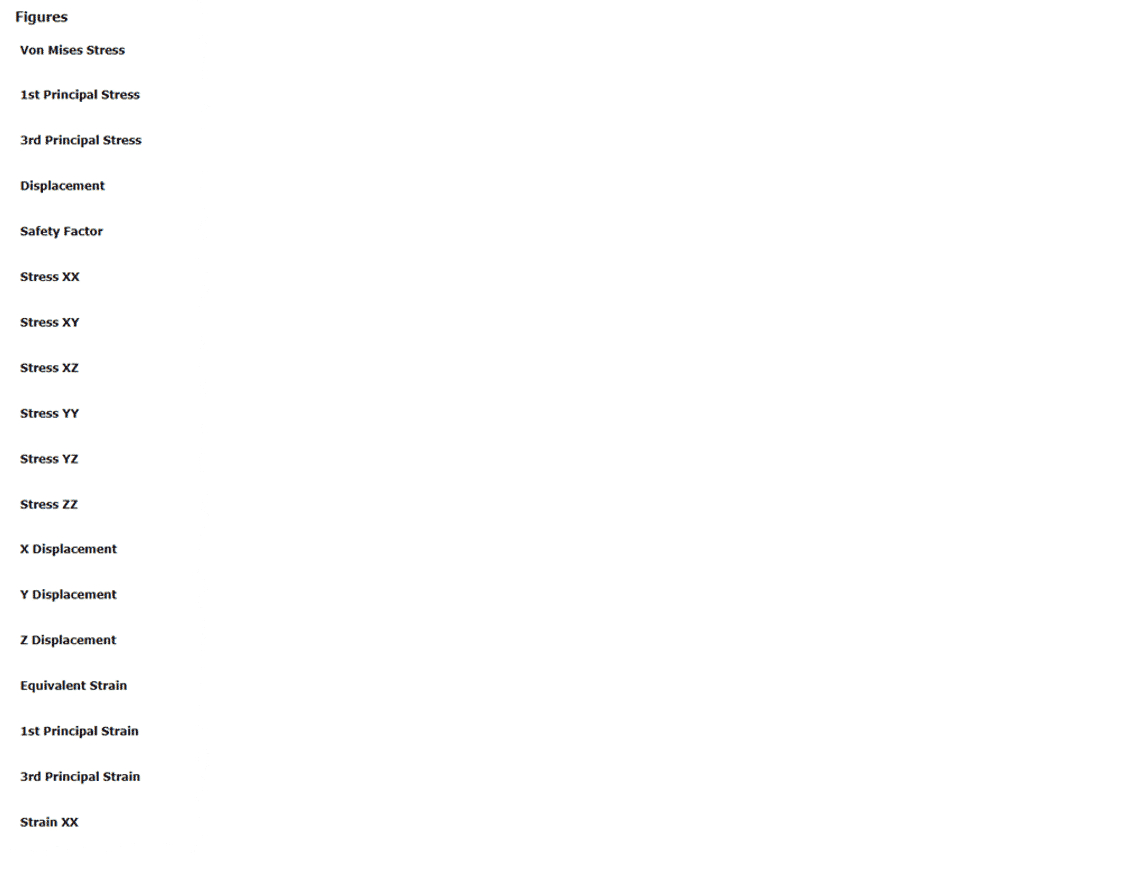

V exportované zprávě MKP se nezobrazují obrázky výsledků, nebo nejsou kompletní, což má za následek nekompletní výsledky simulace. K tomuto problému obvykle dochází po upgradu na novou verzi aplikace Autodesk Inventor, viz. obr níže.
Co je příčinnou?
Tento problém může být způsoben tím, že uživatelé přenesli Design data z předchozí verze, aniž by provedli aktualizaci z Design dat poskytnutých v novější verzi aplikace Inventor. Uživatelé se často mylně domnívají, že migrace stylu aktualizuje všechny informace ve složce Design data.
Samotná migrace informací z knihovny stylů z předchozí verze nepoužije žádné nové informace, které jsou dostupné v jiných složkách Design Data, jako je složka Report. To může vést k tomu, že aktuální verze aplikace Inventor vygeneruje report o simulaci, kde se některé nebo všechny obrázky ve zprávě nezobrazí.
Jak problém vyřešit
Soubory pro řízení exportu výsledků MKP jsou uloženy ve složce Design DataSimulationReport. V případě chybějících obrázků ve zprávách MKP jsou právě tyto soubory v této složce tím, co řídí zobrazení zprávy.
Ponechme si stávající soubory ve složce Report v používaných Design Datech a přidáním přípony „_old“ na tyto soubory zajistíme, že je Inventor nebude používat, viz. obr níže.
Zkopírujte obsah složky Report z výchozího nastavení aktuální verze Inventoru do vaší aktuální složky Design Data, viz. obr níže.
Výsledek bude vypadat dle obrázku níže.
Po vyzkoušení funkčnosti je vhodné soubory s příponou _old za zálohovat a poté odstranit ze složky Report.
