Asi nebudu daleko od pravdy, když řeknu, že v každém muži je tak trochu kluk a snílek zároveň. No, a když se to ještě okoření nostalgickou vzpomínkou na mladá léta strávená u kolejového oválu s několika otlučenými vagónky tažených parní mašinkou, tak mi to nedalo, abych se nepřidal také. Takže, pokud hodláte oprášit své modely a znovu se zaposlouchat do monotónního zvuku bzučícího dvanáctivoltového motorku, tak čtěte dále... A nebojte se, stále se nacházíte na bloku zaměřeného na Revit.
V dnešním příspěvku bych rád podpořil uživatele Revitu a kluky zároveň, slečny a dámy nevyjímaje. Pokud byste zatoužili mít opět svůj model, třeba alespoň jako BIM řešení a přitom se trochu pocvičit v Revitu, tak jako základ může posloužit ukázka, jak to kolejiště vytvořit.

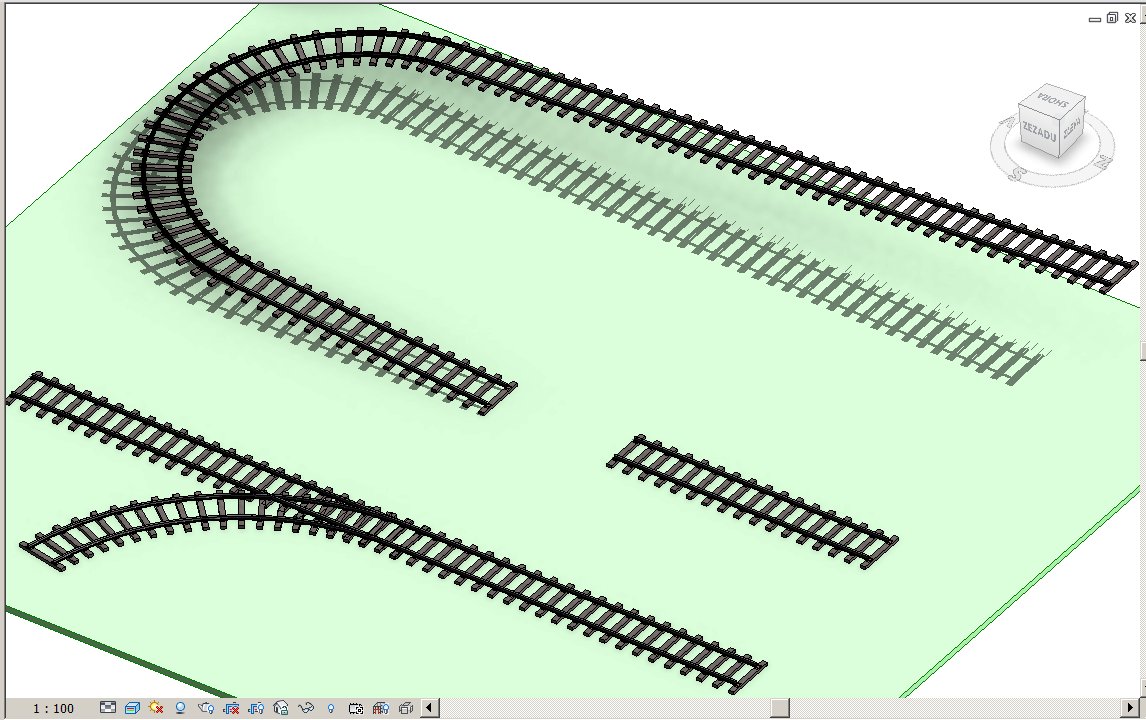

Ukázka kolejí
Základem bude standardní objekt Zábradlí, jen s trošku vyjímečnými parametry.
Pro zjednodušení celého popisu jsem tentokrát zvolil cestu nejmenšího odporu a přímo zde nabízím projekt pro Revit 2014 s definicí zábradlí ke stažení. V něm si můžete celou definici v klidu prozkoumat a dále zkoušet. Podotýkám, že zde ale nenaleznete žádné výhybky či jiné objekty kolejového svršku.
Pár obrázků...

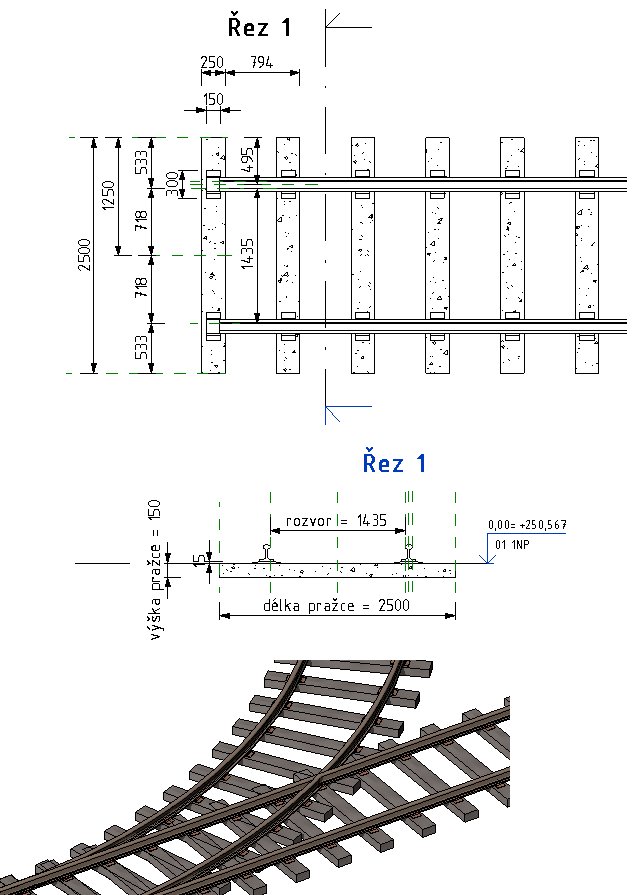

Geometrie kolejí

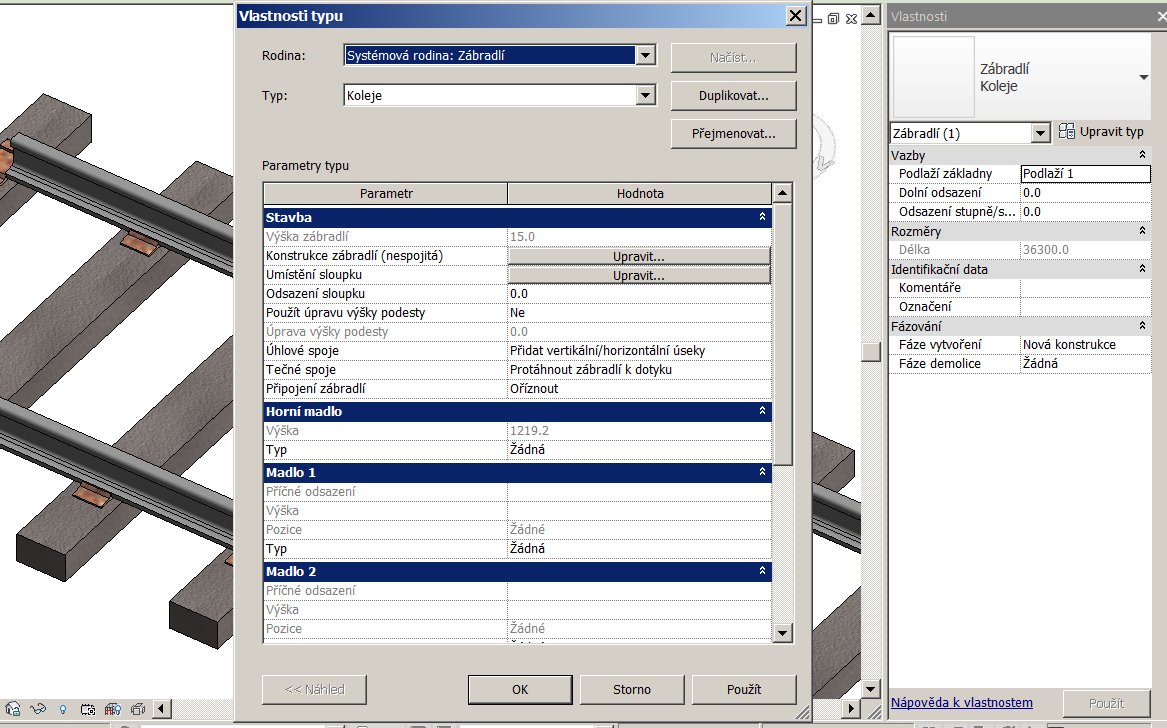

Vlastnosti typu zábradlí

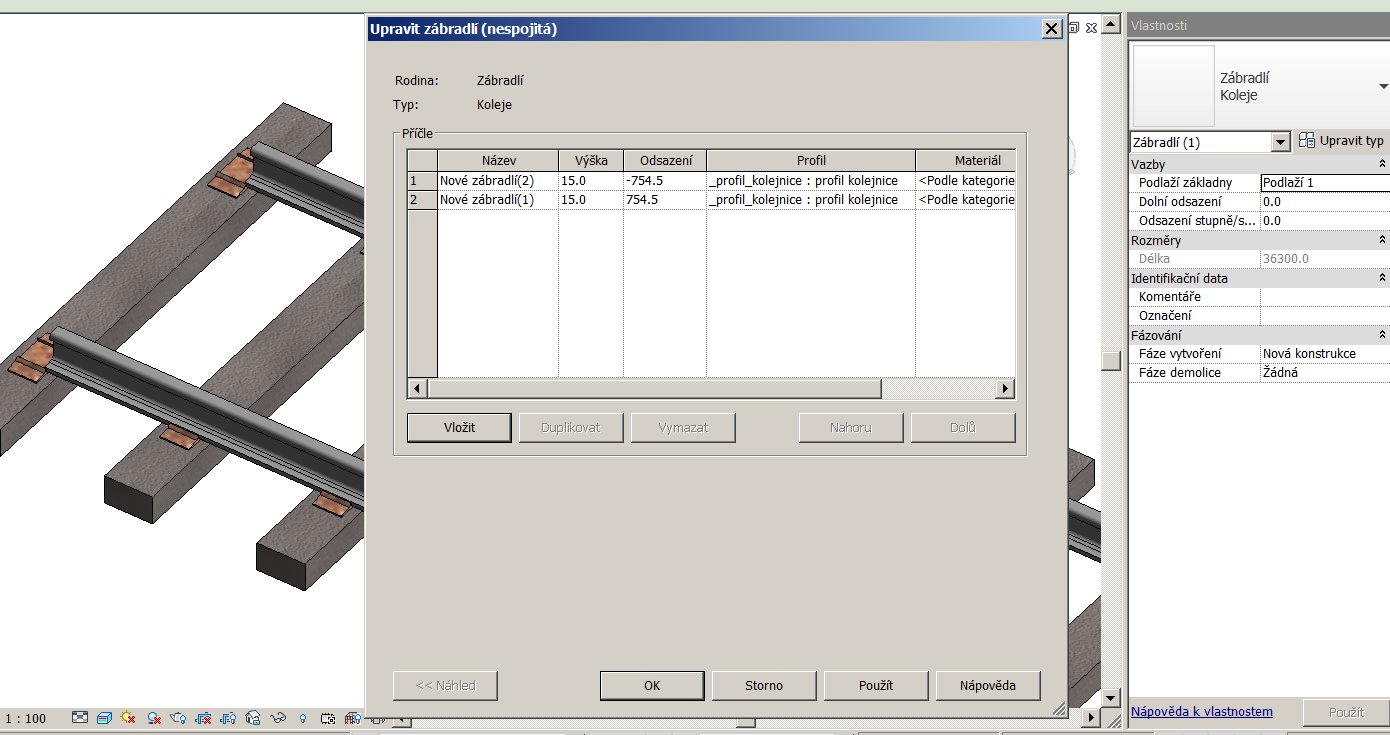

Konstrukce zábradlí (příčle)

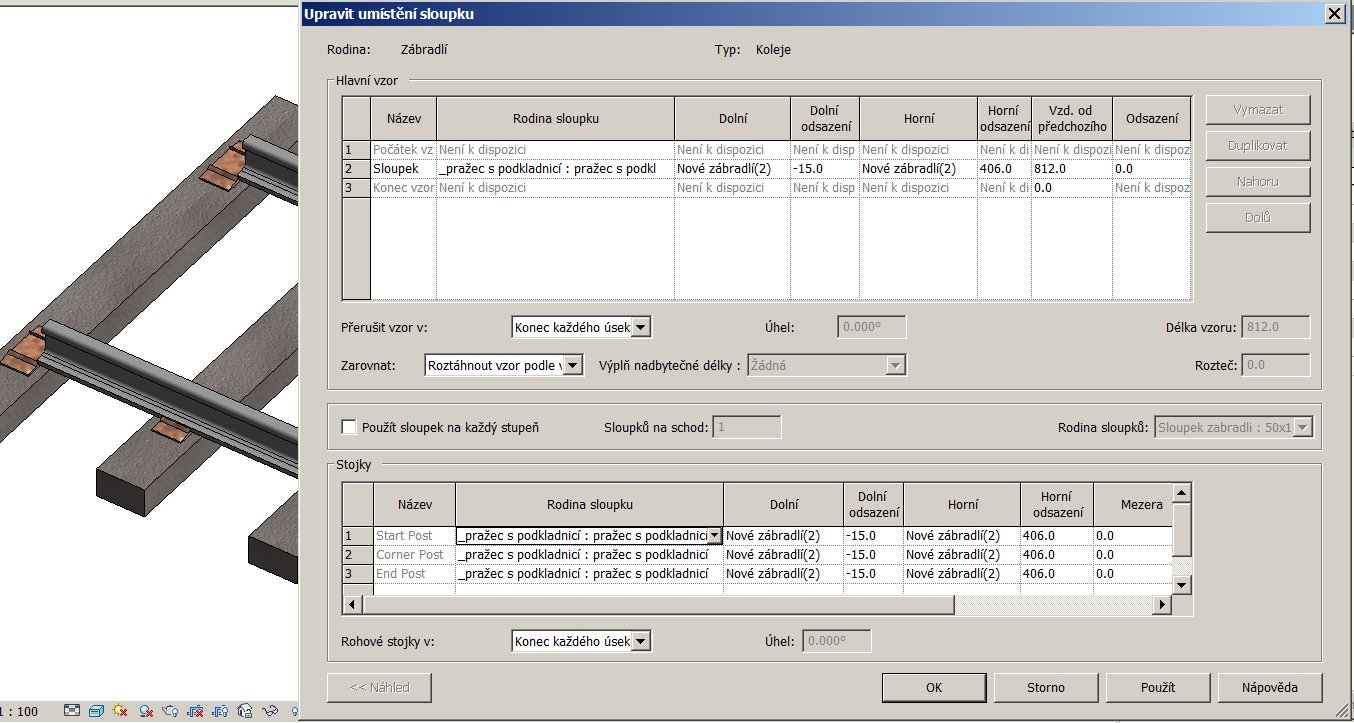

Umístění sloupku a jeho komponenty
Další informace ohledně trajektorie zábradlí (sklonování) naleznete v příspěvcích plot ve sklonu a bez hostitele nebo rampa.
