Nedávnou jsem dostal dotaz, zda jde nějakým způsobem rozkopírovat daný vzor pouze na určitou oblast. Vytvořit tedy například perforování plechového dílu na zvolenou uzavřenou část.

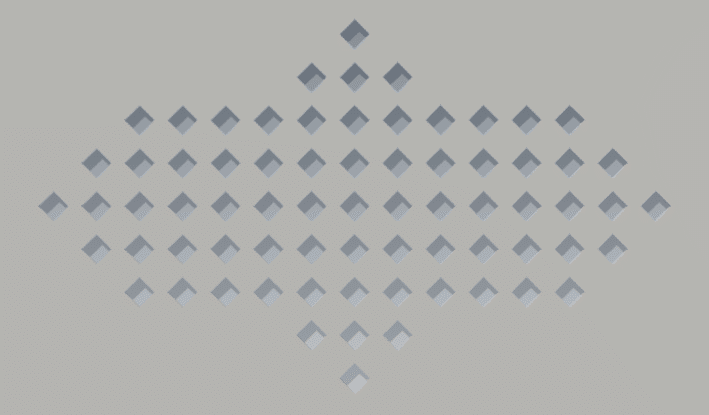

Výsledné perforování pro určitou oblast
Jak tedy rozkopírovat daný vzor pouze na určitou oblast?
Pro vytvoření určitého vzoru pro danou část využijeme obdélníkové pole, ale hlavně metodu přes rozdělení plochy. Základem je tedy vytvořit oblast, ve které se daný vzor bude nacházet a to pomocí rozdělení plochy.

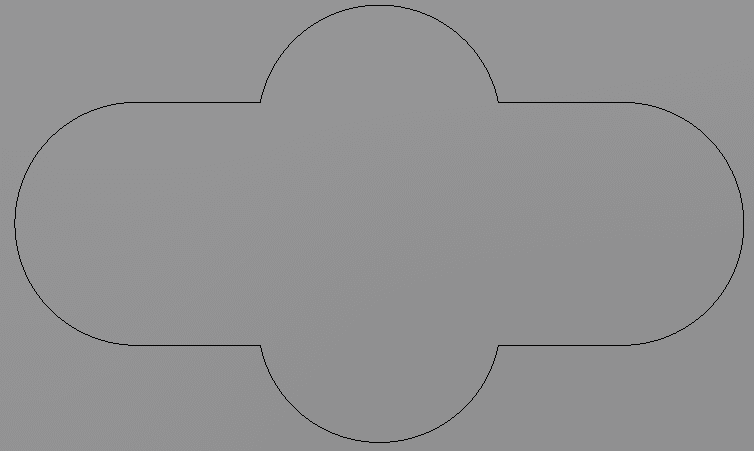

Rozdělení plochy pro perforování
Následně již stačí využít obdélníkové pole optimalizované pro danou oblast.

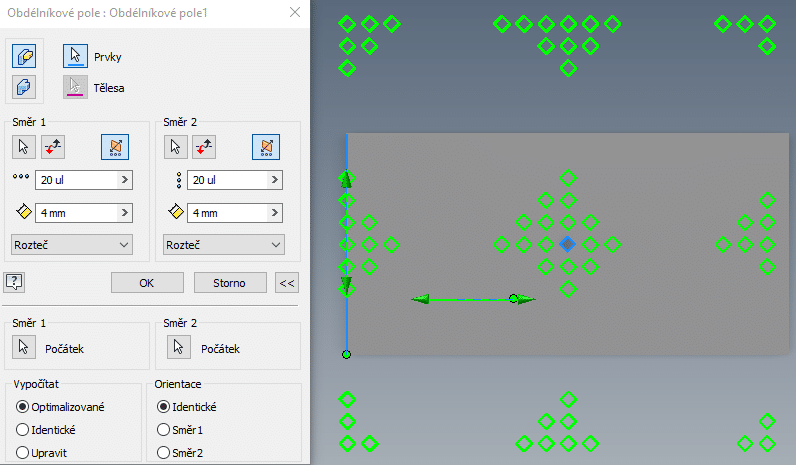

Obdélníkové pole - optimalizace oblasti
Je možné, že se zobrazí varování, že některé prvky nelze vytvořit, ale výsledek bude vždy správný.

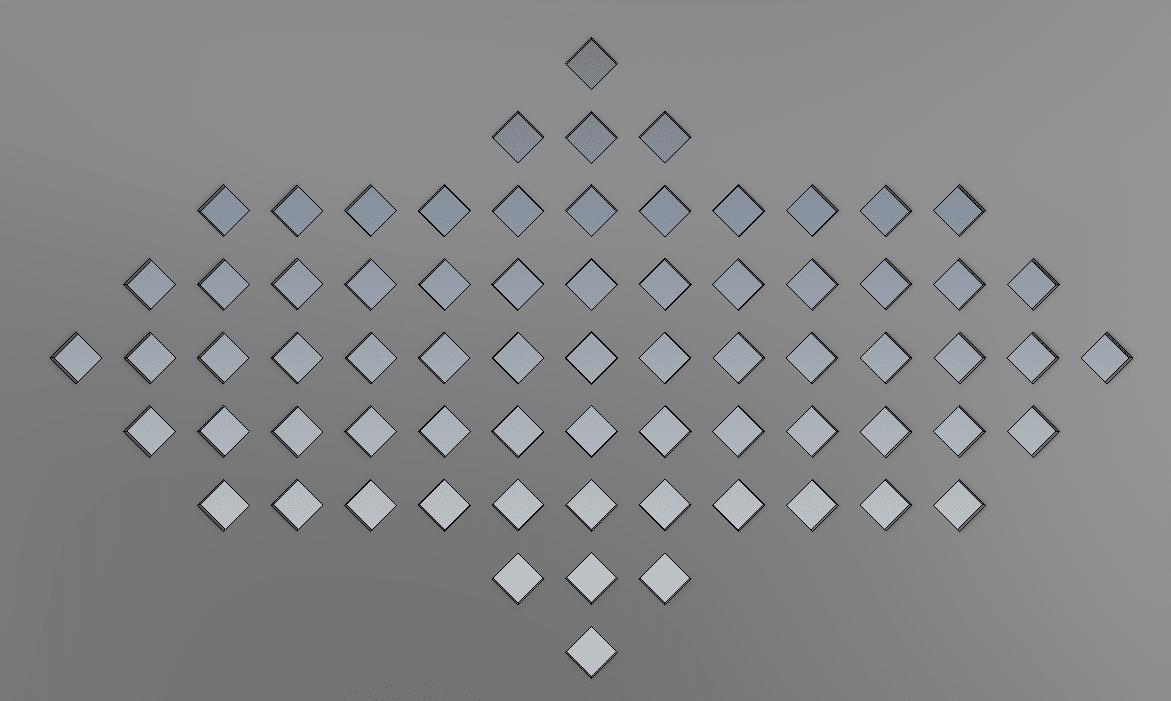

Finální oblast perforování
Jakým způsobem vytvořit vzor pouze na určitou oblast můžete shlédnout na přiložené video ukázce.
