Dnes Vám nabídneme jednoduchý tip jak vytvořit přehledný výpis kubatur z porovnání dvou povrchů (z objemového povrchu).
Od verze C3D 2013 se pomocí nástroje porovnání povrchů přímo vytváří objemový povrch a kubatura je tak vždy k dispozici a po aktualizaci objemového povrchu i vždy aktuální.
Pro vytvoření textového výpisu výpočtu kubatur můžeme použít oběřený způsob používaný v předchozích verzích Civilu a sice kopírovat obsah do schránky a jednoduše jej vložit do výkresu. Po vložení do výkresu ale vždy dojde ke špatnému formátování textu a je potřeba do textu zasáhnout a upravit jej, aby jednotlivé sloupce pod sebou ladily. Výhodou tohoto způsobu je, že je text možno vložit do libovolného textového editoru, případně přímo do excelu.

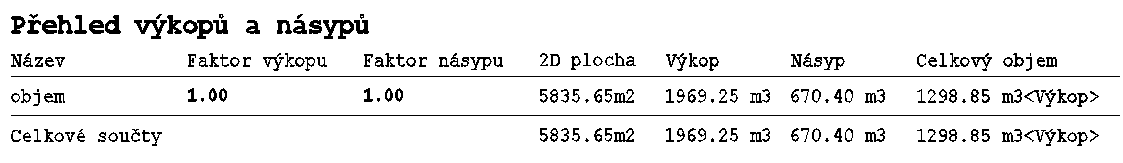

Od poslední verze je dostupná funkce pro přímé vložení výpisu výpočtu kubatur do výkresu. Výpis je vložený ve formě bloku a je vždy přehledně formátovaný.
Bohužel výpis není dynamický a proto pokud dojde ke změně ve zdrojových površích je potřeba výpis vložit znovu.

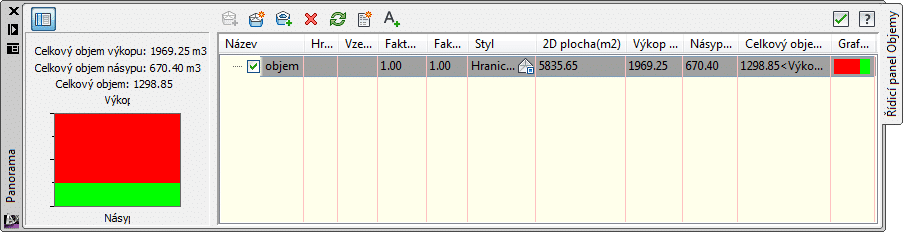

Pokud se ptáte co umí další ikonky v paletce, ve zkratce je to:
- červený křížek neodstraňuje objemový povrch jako takový jak by se mohlo zdát, ale odstraňuje pouze řádek z výpisu
- první ikona je neaktivní pokud jsou ve výpisu zobrazeny všechny objemové povrchy z výkresu, pokud nikoliv, nebo některý smažete červeným křížkem touto ikonou jej můžete znovu vložit
- nástroj s malým plus umožní oříznout objemový povrch a získat kubaturu jen vybrané oblasti
- ikonka výpisu umí vytvořit xml výpis do okna prohlížeče, bohužel tak jako v ostatních podobných výpisech je silně závislá na správném namapování otevíraných souborů
