Autodesk Inventor 2025 přináší mnoho vylepšení, ale stále nenabízí možnost trvale zrušit koncové nuly přímo v uživatelském rozhraní 3D poznámek (karta Poznámka). Ať už tyto 3D kóty používáte pro lepší znázornění hodnot zákazníkům či kolegům, kóty s koncovými nulami musíte pokaždé ručně upravovat. Naštěstí existuje řešení! V tomto článku vám ukážeme způsob, jak si výchozí nastavení 3D kót přizpůsobit přesně podle svých potřeb a ušetřit si práci s neustálým upravováním.

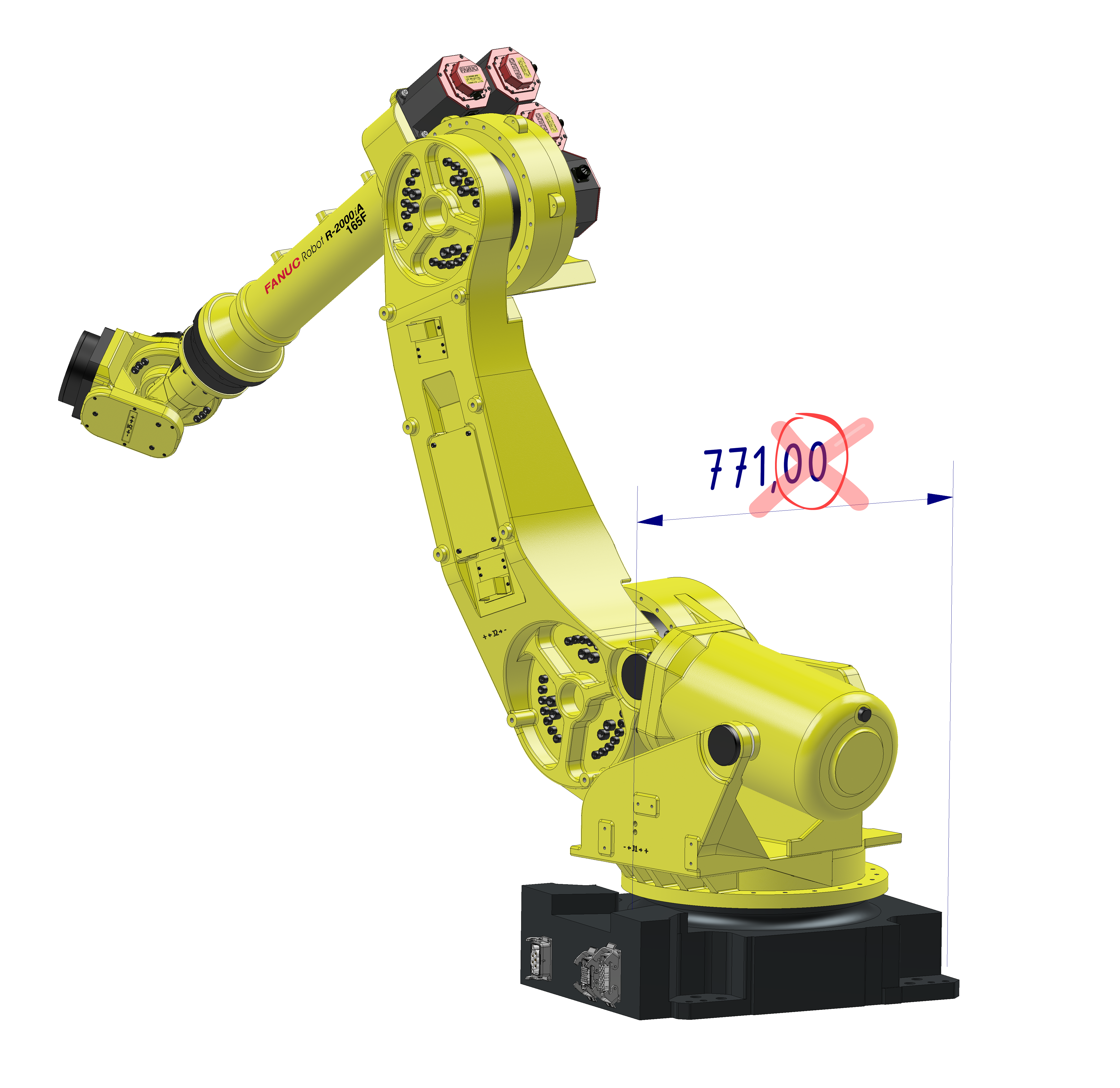

Trvalé zrušení koncových nul ve 3D kótách
Postup trvalého nastavení kót:
- Zavřete všechny soubory.

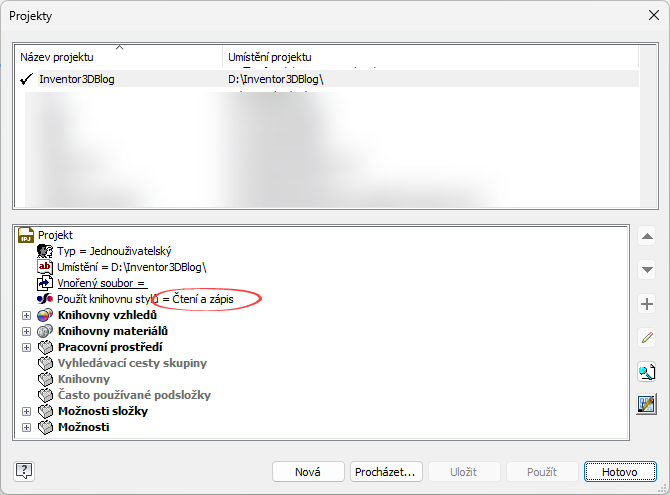

- V nastavení projektu změňte režim knihovny stylů na „Čtení a zápis" a uložte projekt.
Nastavení použití knihovny stylů v projektu
- Vytvořte nový výkres.
- Na kartě Správa spusťte Editor stylů.
- Nastavte filtr (pravý horní roh) na Všechny styly.

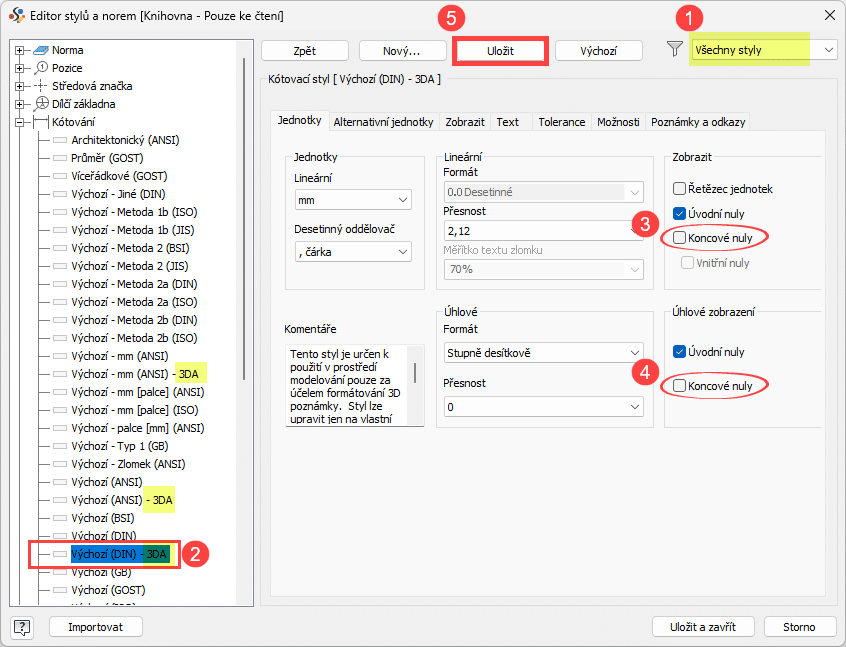

- Najděte styl, který používáte v sestavě pro 3D poznámky, ve výkresu bude název stylu s příponou „- 3DA“.
- Upravte nastavení stylu (zrušte zaškrtnutí koncových nul) a uložte změny.
Změna kótovacího stylu 3DA

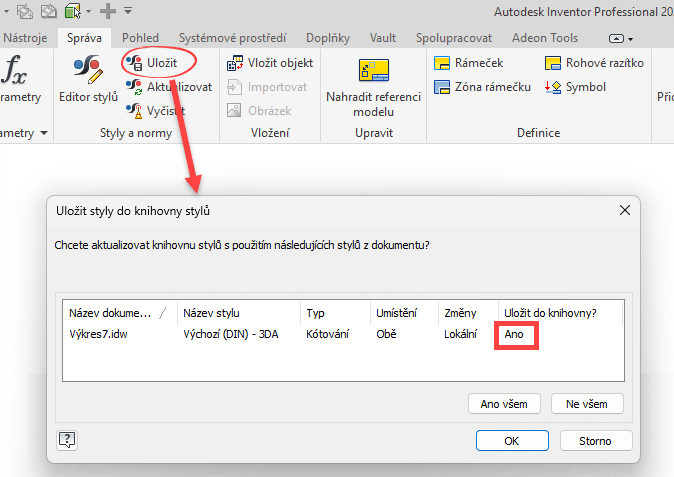

- Na kartě Správa zvolte „Uložit do knihovny stylů“.
- V dialogovém okně zkontrolujte, že se upravený styl správně uloží do knihovny stylů a uložte (operaci nelze vrátit zpět).
Trvalé uložení do knihovny stylů
- V nové sestavě vytvořte novou kótu 3D poznámky a ověřte správnost postupu.

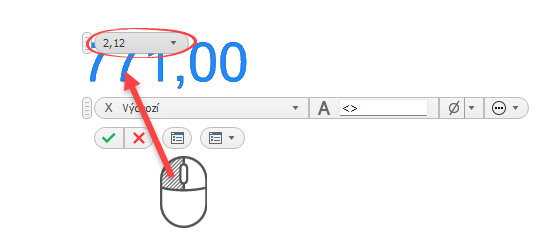

TIP: Kromě trvalého vypnutí koncových nul existuje i jeden rychlý způsob jejich zrušení. Kliknutím na text kóty se zobrazí nastavení přesnosti, kde lze upravit zobrazení desetinných míst.
Rychlá změna přesností kót 3D poznámek
