Tak jako například u dveří, oken, stěn a dalších objektů lze vložit odpovídající popisek, můžete si pomocí nástroje Ukazatel sklonu také opoznámkovat i objekt rampa. Odkaz vytvoří šikovnou šipku (nebo jinou značku) s textem aktuálního sklonu.
Nepříjemná situace ale nastane, pokud budete chtít použít ukazatel sklonu na rampě zobrazené v půdorysném pohledu. Nástroj Ukazatel sklonu totiž funguje tak, že se při ukazování nějakého bodu na objektu chytá jeho plochy nebo hrany. Jenže v půdorysném pohledu je rampa vidět shora, a protože se jedná o 2D průmět, všechny hrany jsou promítnuté do roviny pohledu. Tím sice vzniká spoustu krásných čar znázorňujících objekt rampy, čáry jsou už ale beze sklonu.
Pokus o vložení ukazatele sklonu v půdorysu dopadne nejspíše jako příklad na následujícím obrázku s nic neříkajícím textem [Žádný sklon].

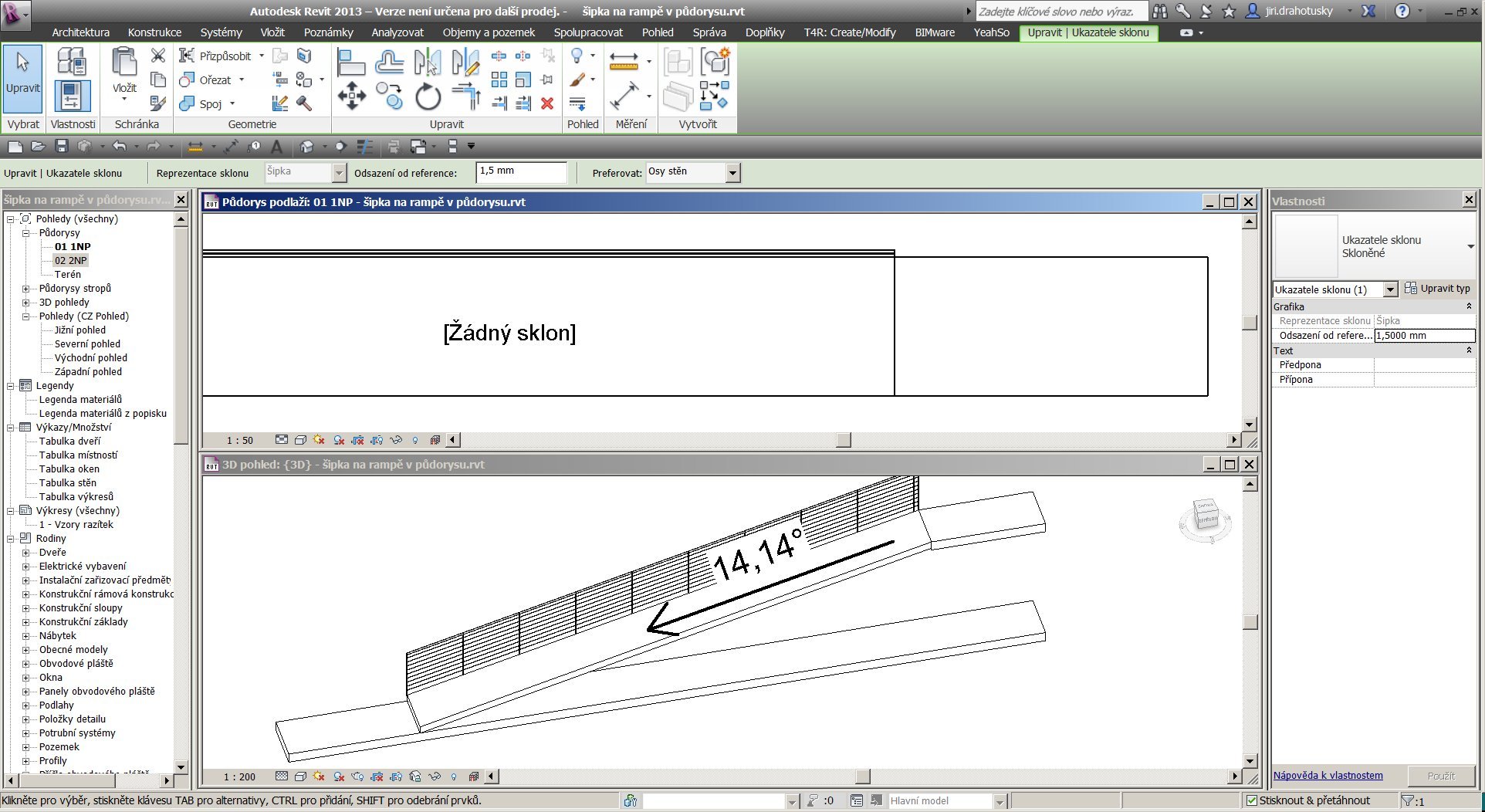

Ukazatel sklonu v pohledech půdorysu a 3D
Jak si tedy pomoci?

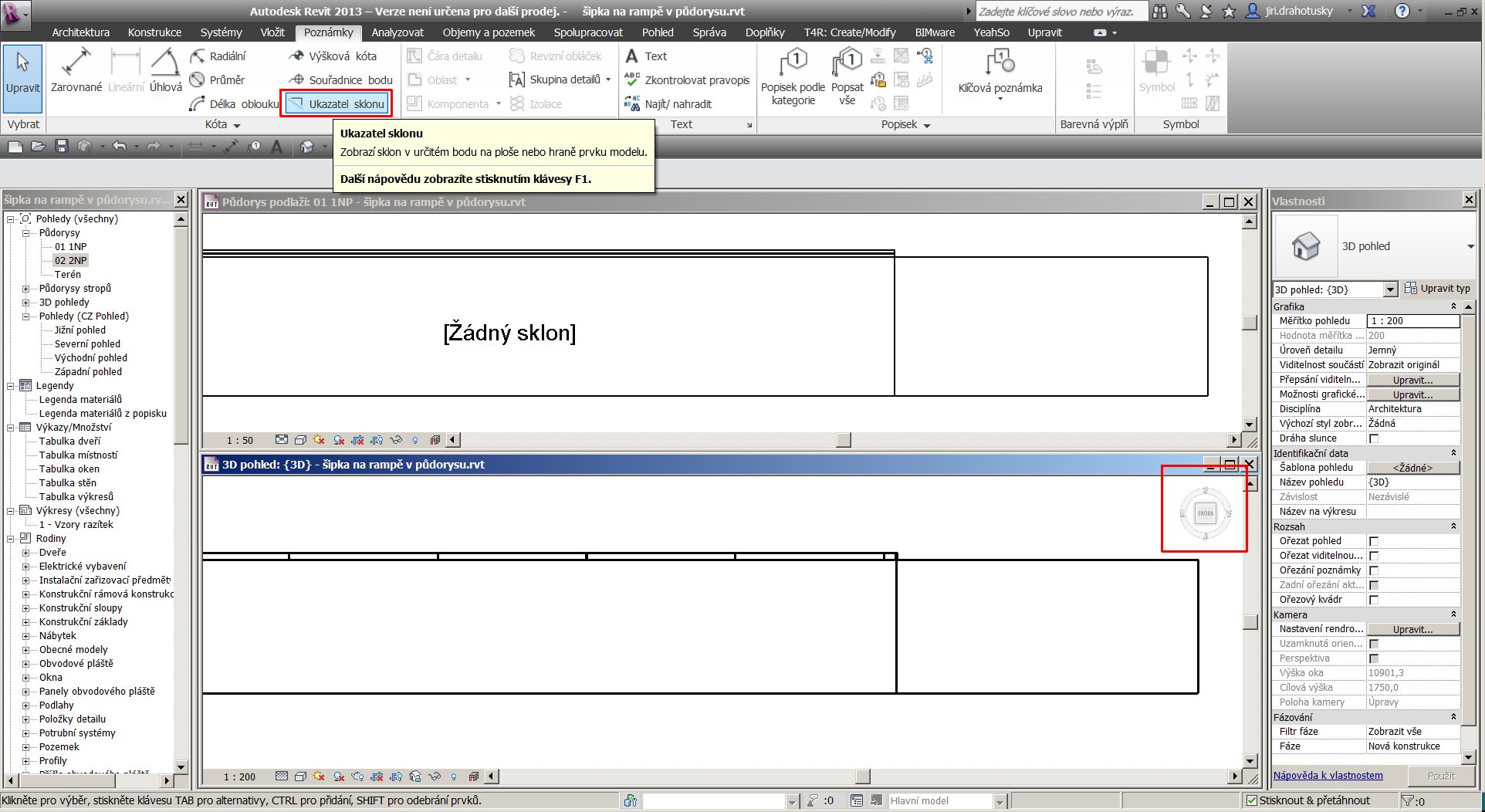

1. uspořádejte si dva pohledy vedle sebe (půdorys a 3D zobrazení)
2. ve 3D pohledu si pomocí pohledové kostky nastavte pohled shora
Uspořádání dvou pohledů
3. z karty Poznámky, panelu Kóta si spusťte nástroj Ukazatel sklonu

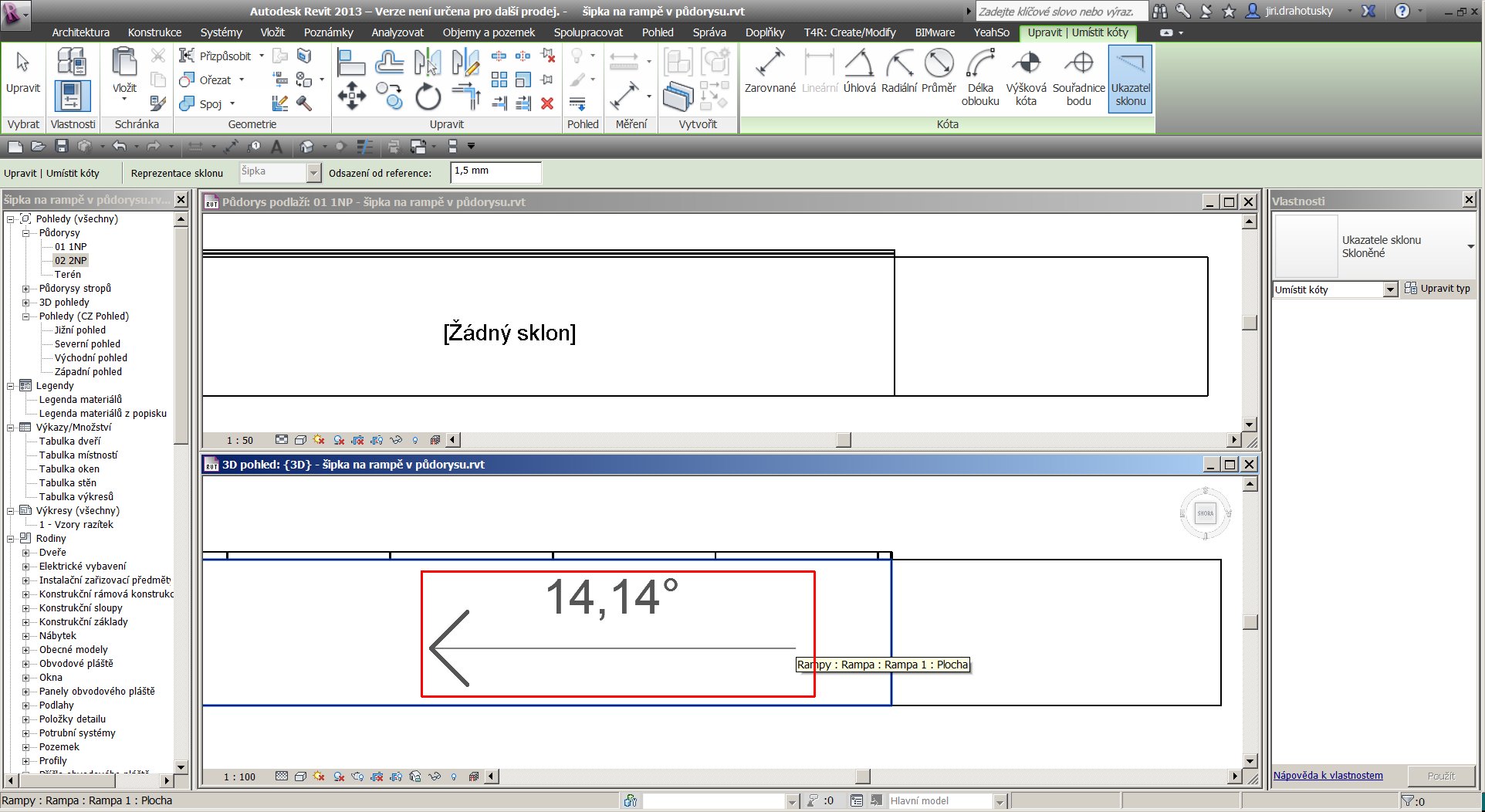

4. do 3D pohledu umístěte na šikmou plochu popisek ukazatele sklonu
Vložení šipky nástrojem Ukazatel sklonu

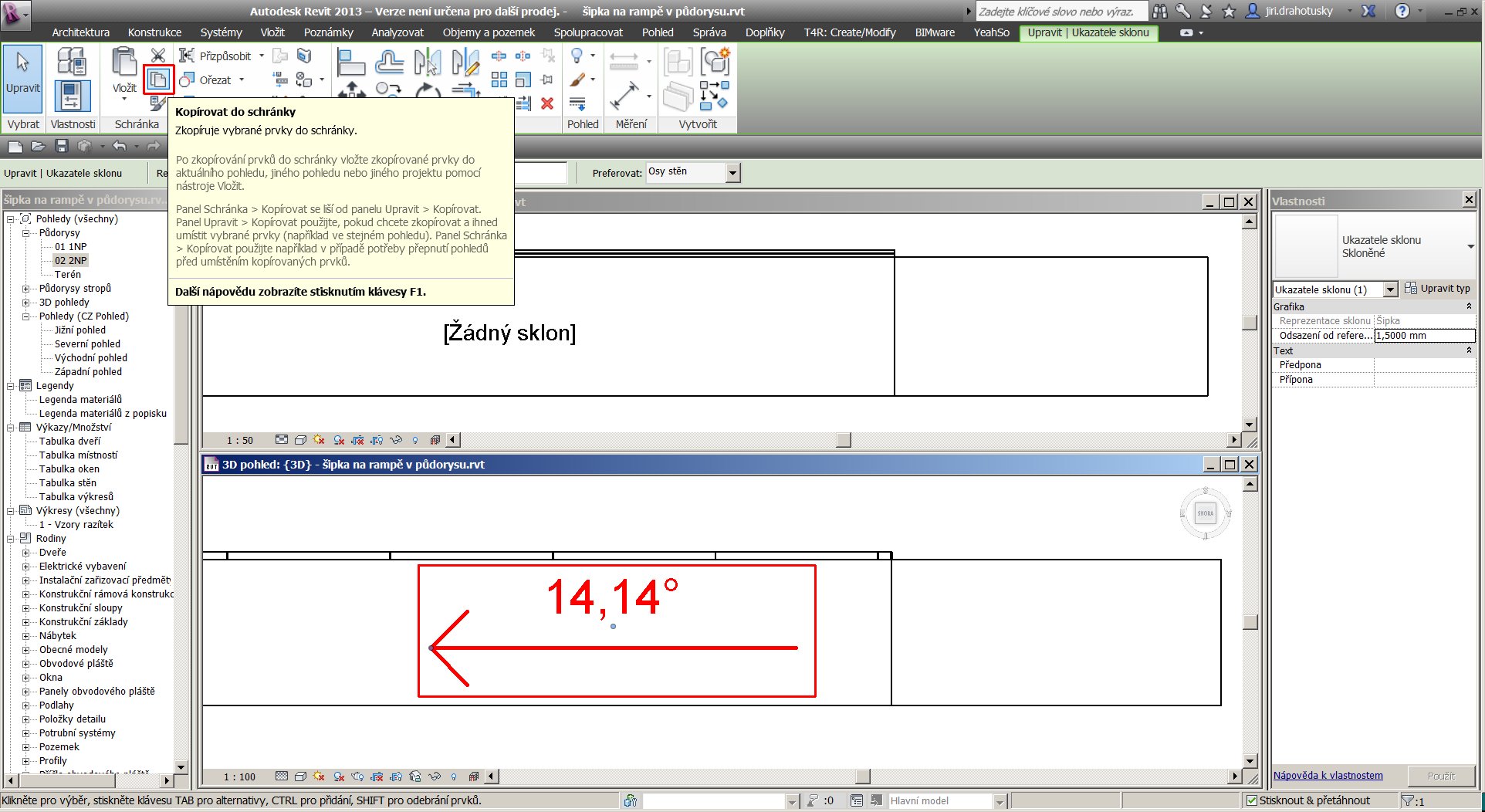

5. Nyní tento popisek vyberte a použijte nástroj Kopírovat do schránky (karta Upravit, panel Schránka)
Kopírování do schránky
6. nyní se přepněte do půdorysného pohledu

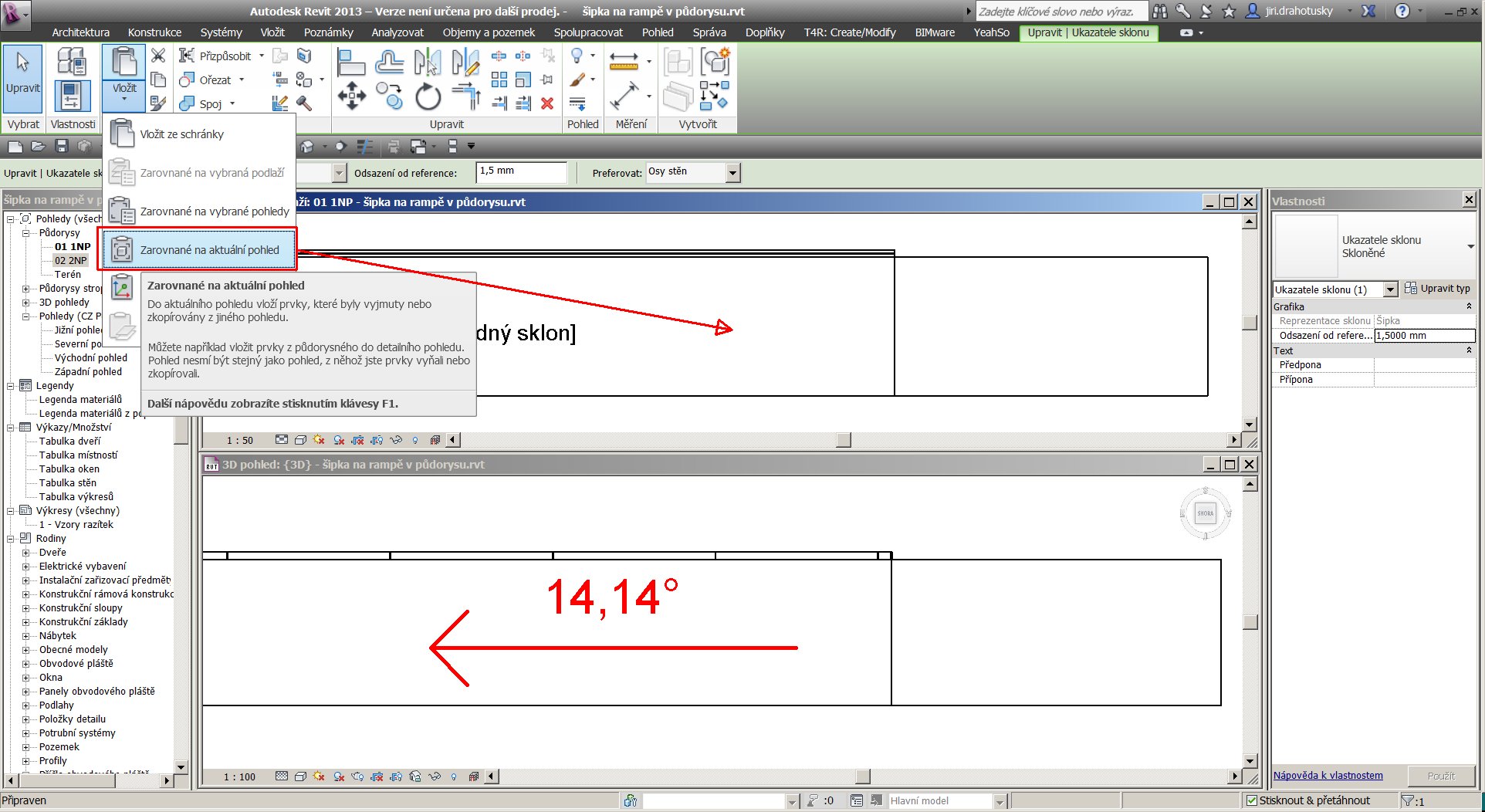

7. na kartě Upravit z panelu Schránka rozbalte nástroj Vložit a vyberte volbu Zarovnané na aktuální pohled
Vložení ze schránky
8. obsah schránky (naše šipka sklonu) se vloží do půdorysu i se správnou hodnotou sklonu
9. při změně sklonu rampy se automaticky upraví i text popisku ukazatele sklonu
Ukazatel sklonu je také v pohledu půdorys
10. a j e t o !
