Informace uvedené v tomto příspěvku nejsou žádnou novinkou, jedná se o standardní součást Civilu 3D, nicméně spousta uživatelů o tom neví. V rámci instalace je nainstalovaná i sada typu čar označená jako CIVIL.LIN. Tento soubor čar obsahuje obrovskou databází typu čar pro všechny možné i nemožné inženýrské sítě od různých druhů hranic, přes kanalizaci, plynovod, silové kabely až po zemnění.

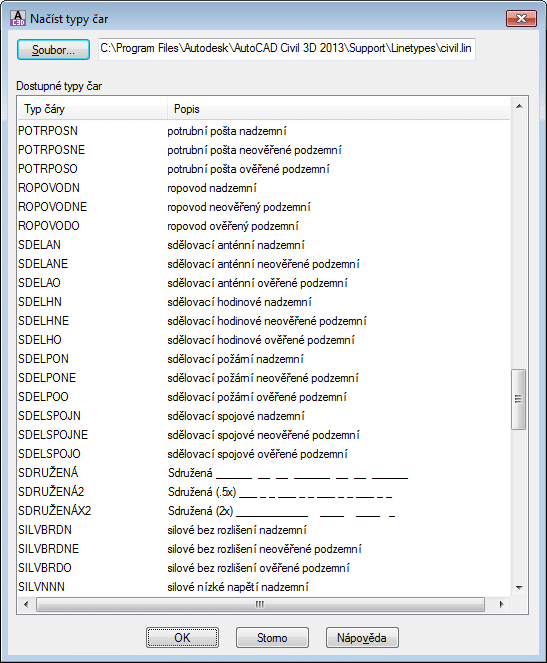

Ve správci typu čar (příkaz "TYPČ") stačí vyhledat zmíněný soubor civil.lin. Standardně jej naleznete ve složce Program Files, nikoliv ve složce C:UsersuserAppDataRoamingAutodeskC3D 201XcsySupport, která se Vám nabízí jako výchozí.
Konkrétní cesta k souboru je:
C:Program FilesAutodeskAutoCAD Civil 3D 201XSupportLinetypes

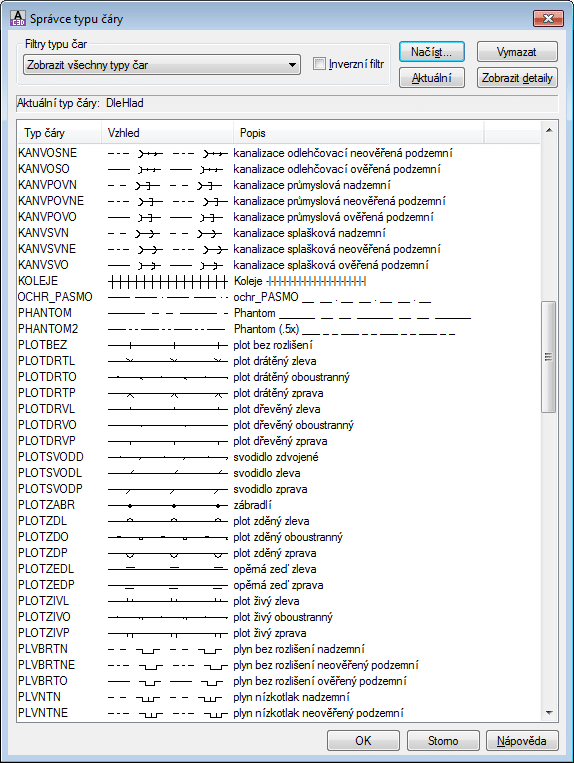

Po načtení čar ze souboru již získáme jejich náhled a můžeme je směle používat.
Nedílnou součástí souboru civil.lin jsou ještě soubory ltypeshp.shx, civil.shx zajišťující funkčnost čar (při používání v Civil 3D není třeba si jich všímat)
