Dnešní příspěvek bych chtěl zaměřit na poněkud netradiční tvorbu kopulovité střechy, doplněné vikýři a proskleným světlíkem. A abychom se v rámci vzdělávání nezaměřili jen úzce na samotnou střechu, snažil jsem se v mnoha krocích doplňkově ukázat některé další, možná už pozapomenuté metody a nástroje Revitu. A protože by klasická obrázková forma ukázek byla příliš obsáhlá (a stejně by jich bylo málo), zvolil jsem opět formu video záznamu.
Jako příklad jsem si vymyslel jednoduchou konstrukci, kterou si můžete prohlédnout na obrázku níže.

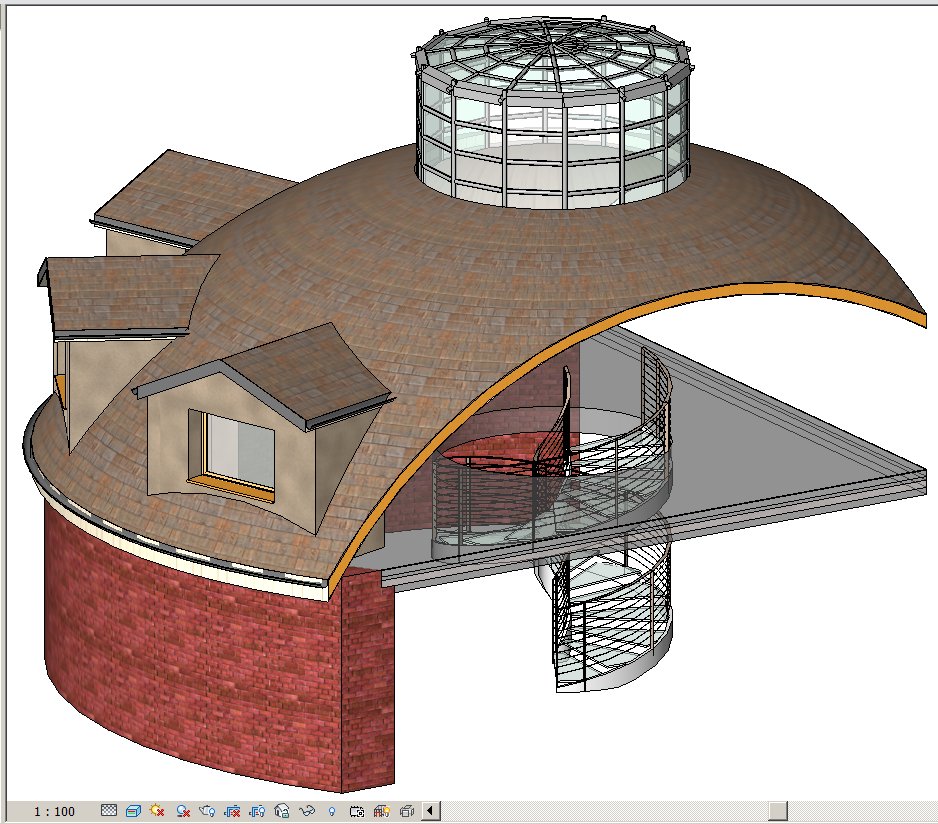

Ukázka střešní kopule s vikýři a světlíkem
Celý video záznam s popisnými texty si můžete prohlédnout níže.
Vybrané ukázky postupu...

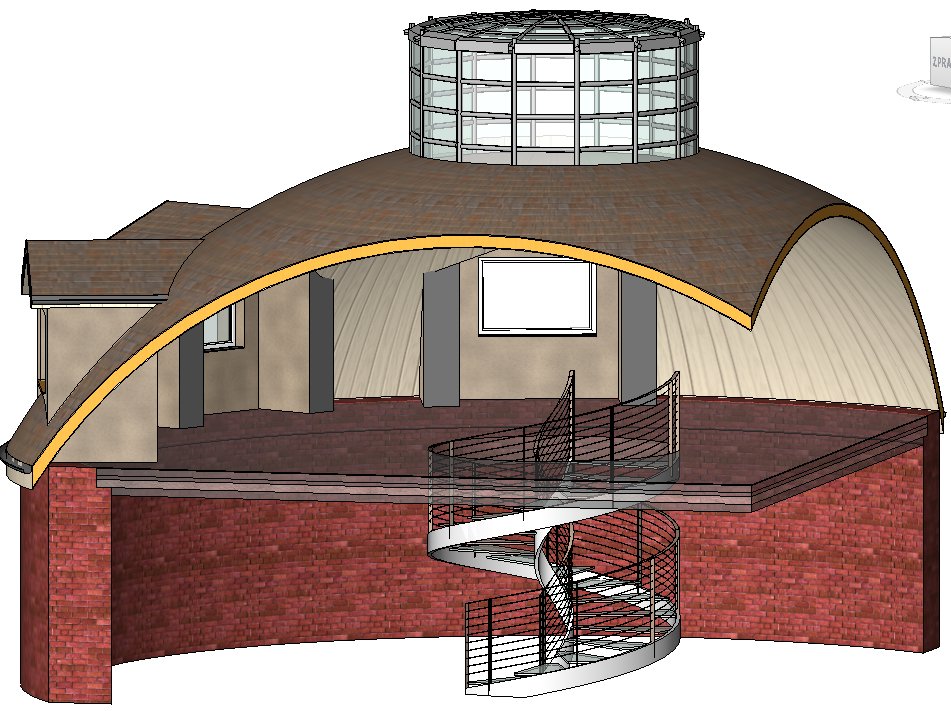

Řez objektem

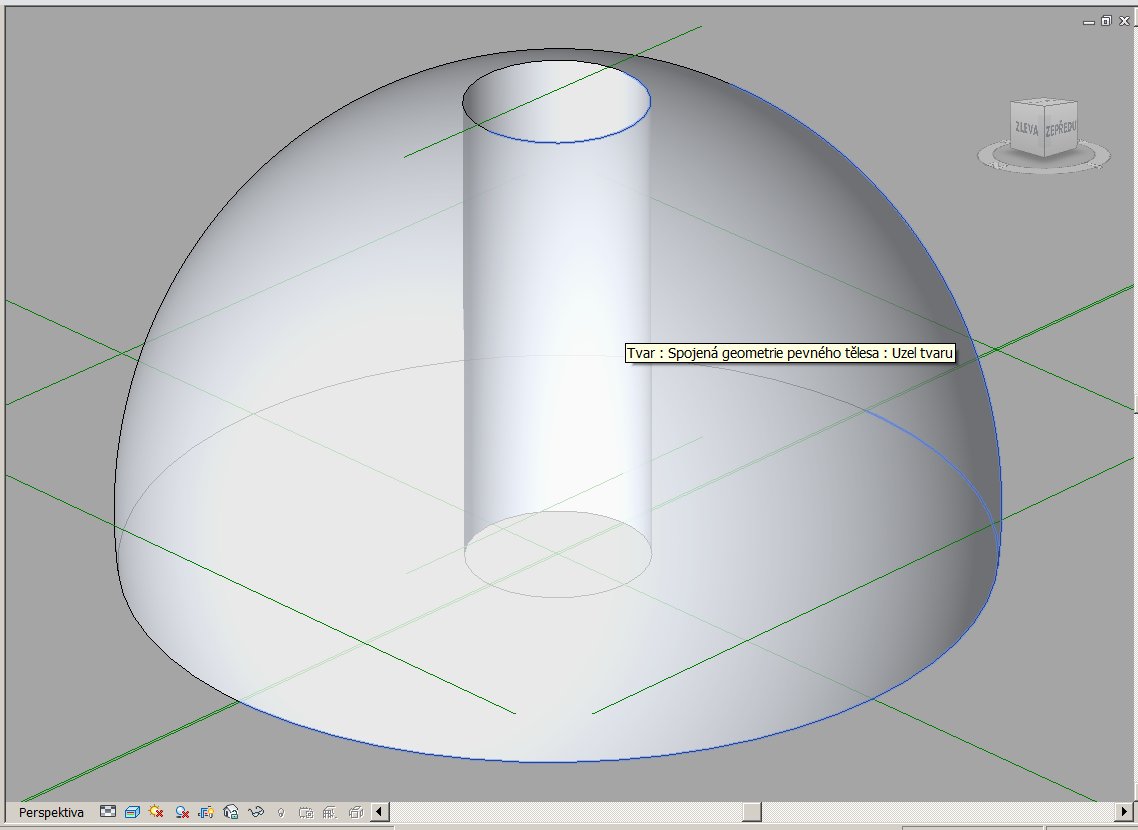

Kopule s otvorem uprostřed

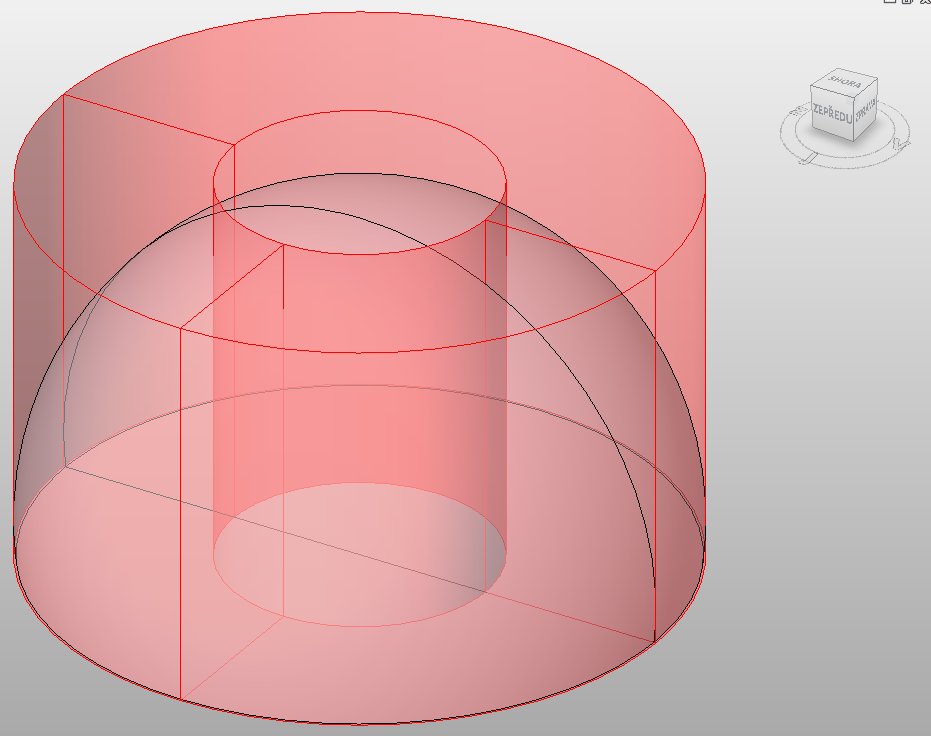

Sestava hmoty ze dvou těles

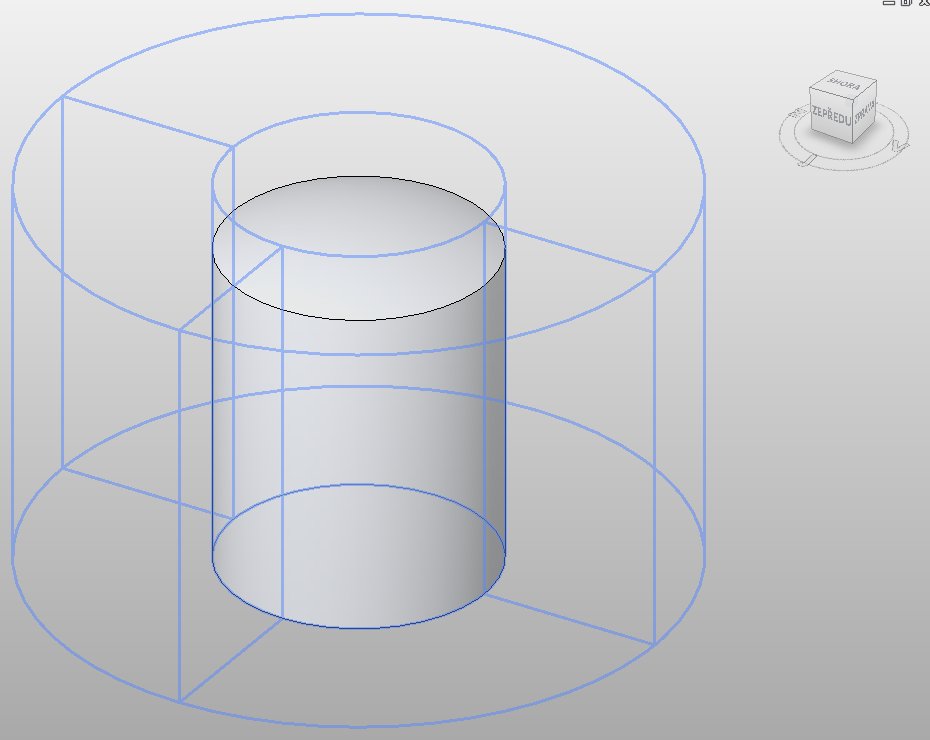

Rotační těleso ořezává kopuli, zbude středový válec

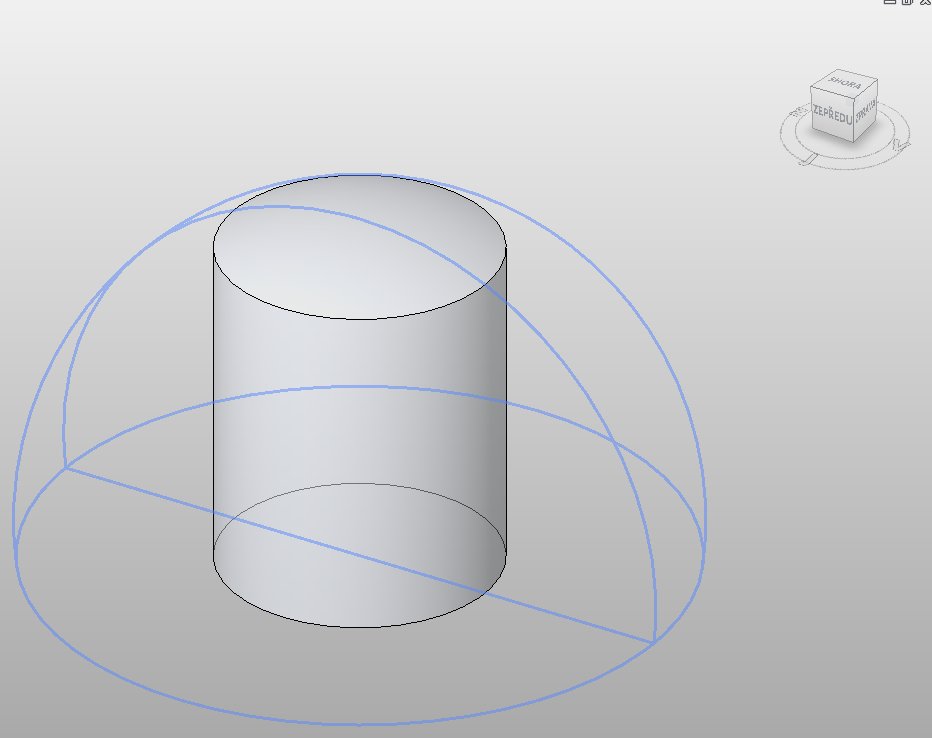

Po ořezu kopule zbude vrchní oblá plocha
