Autodesk Revit - Střecha vysunutím ořezaná ještě i v půdorysu...

Jistě je mnoho případů, kdy u tvorby střechy vystačíme s nástrojem Střecha v půdorysu. A když to nestačí, můžeme použít nástroj Střecha vysunutím. Jak ale v případě této střechy vyřešit ještě její nepravidelný půdorysný tvar? V příspěvku si ukážeme dvě metody, kterými lze střechu vzniklou vysunutím profilu ještě nějak půdorysně omezit. ​​​​​ 1. Metoda odřezáním pomocného Objemového modelu Vytvoření střechy nástrojem…

Jistě je mnoho případů, kdy u tvorby střechy vystačíme s nástrojem Střecha v půdorysu. A když to nestačí, můžeme použít nástroj Střecha vysunutím. Jak ale v případě této střechy vyřešit ještě její nepravidelný půdorysný tvar?

V příspěvku si ukážeme dvě metody, kterými lze střechu vzniklou vysunutím profilu ještě nějak půdorysně omezit.

​​​​​

1. Metoda odřezáním pomocného Objemového modelu

Vytvoření střechy nástrojem Střecha vysunutím.

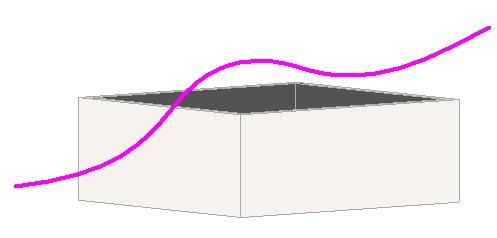

Nakreslení profilu do svislé roviny (ukázané např. na plochu některé stěny).

blank

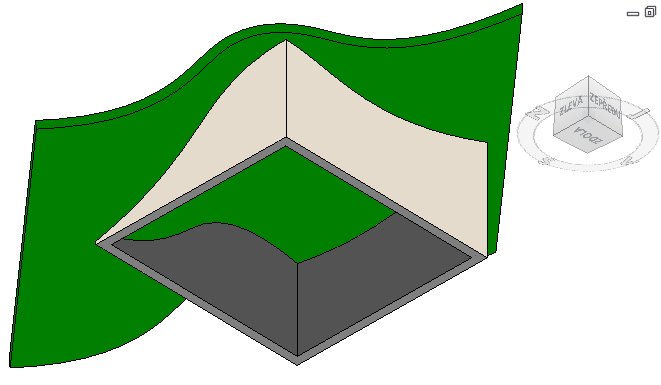

Po dokončení střechy to může vypadat takto:

blank

Připojení stěn ke střeše provedeme výběrem stěn a nástrojem Připojit nahoře/dole.

blank

K vytvoření ořezávajícího tělesa použijeme Obecný model v nástroji Komponenta vytvořená na místě.

blank

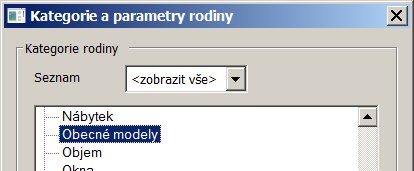

Jako kategorie ořezávající komponenty vybereme Obecné modely.

blank

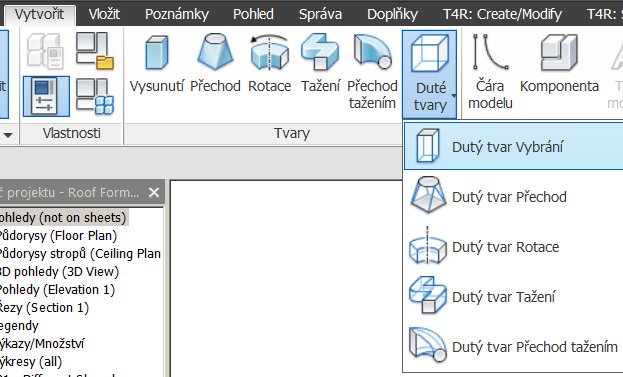

K vymodelování budoucího tělesa použijeme nástroj Dutý tvar Vybrání.

blank

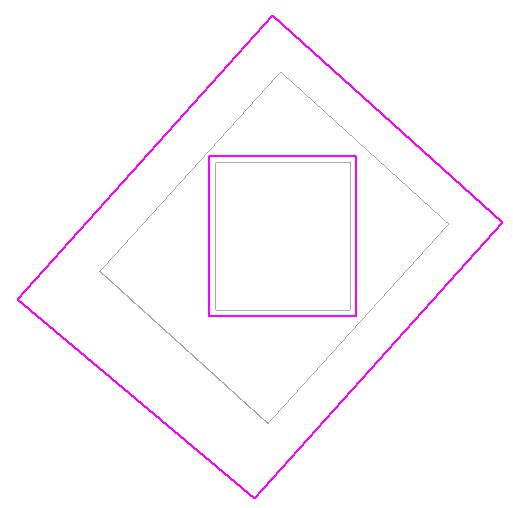

Nakreslíme dvě uzavřené smyčky, výsledkem bude ořezání vnějšího okraje střechy.

blank

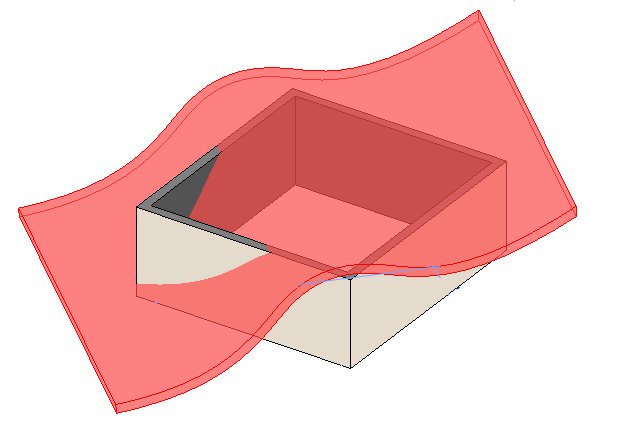

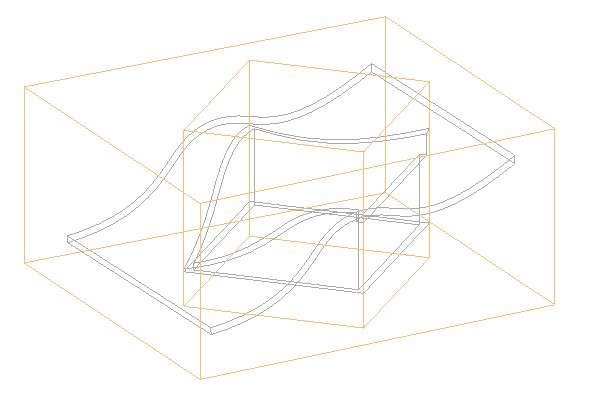

Vytvořené ořezávající těleso, výška a hloubka jsou zvoleny tak, aby střechu přesahovaly.

blank

Spuštění nástroje pro ořezání střechy připraveným tělesem dutého tvaru.

blank

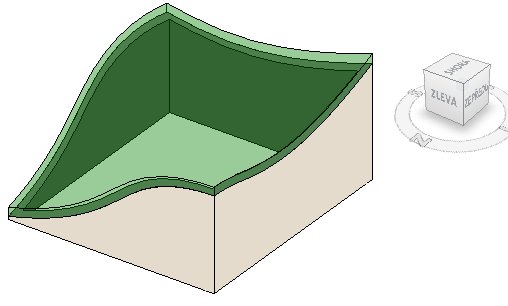

A výsledný tvar střechy po ořezání tělesem.

blank

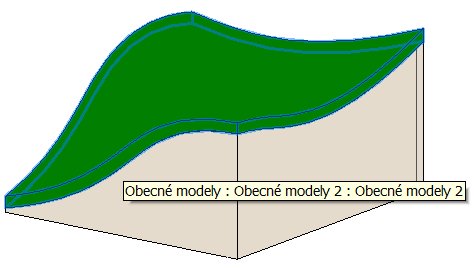

Poznámka:

Po ořezání bude vytvořeno také zbytkové těleso, kopírující původní střechu. Pro zamezení nechtěné manipulace s tímto zbytkovým tělesem ho bude vhodné v pohledu zneviditelnit skrytím.

Tuto výše uvedenou metodu nelze použít v Revitu LT, protože v rámci omezení zde chybí funkce Komponenta - vytvoření na místě.

​​

2. Metoda pomocí nástroje Vertikální otvor

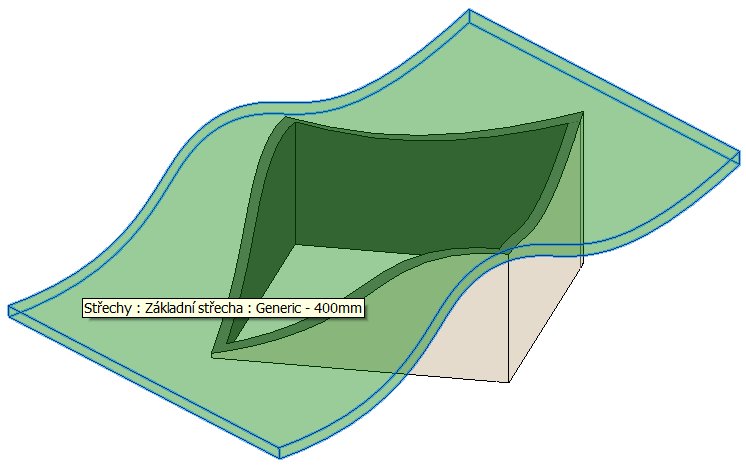

Připravená střecha vysunutím a připojené stěny.

blank

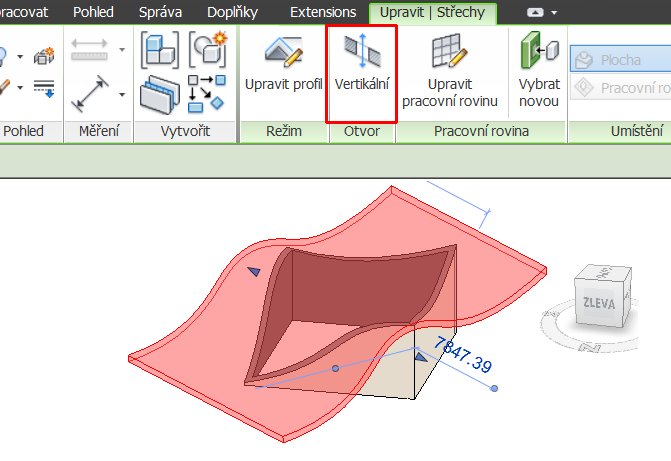

Po výběru střechy se objeví nástroj Vertikální otvor, kterým dále vytvoříme obrysy budoucího půdorysu.

blank

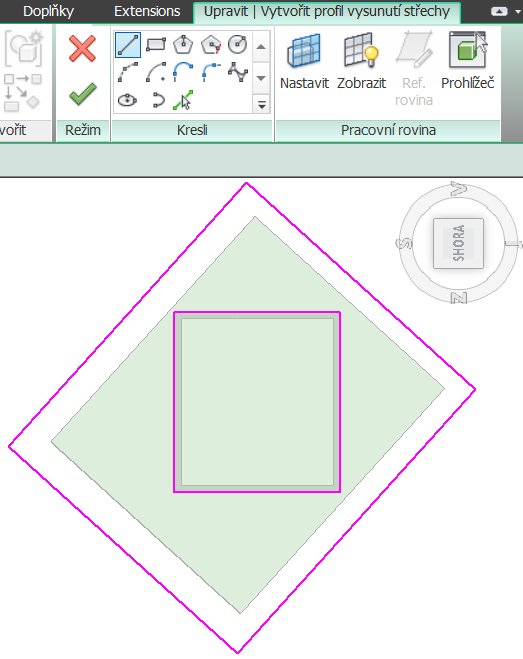

Nakreslení požadovaného půdorysného průmětu, který zajistí odřezání původního tvaru střechy. Na rozdíl od nástroje Vertikální otvor u střech v půdorysu, zde můžeme vytvářet uzavřených smyček více.

blank

Výsledný tvar střechy po ořezání:

blank

​​​​​​​

Jiná ukázka - elipsovitý půdorys zvlněné střechy:

blank

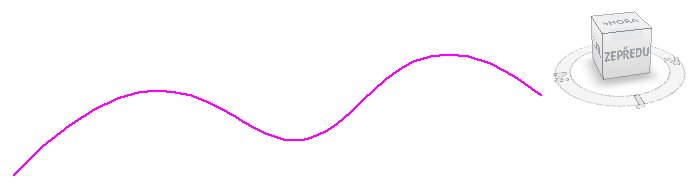

Svislý profil vysunuté střechy

blank

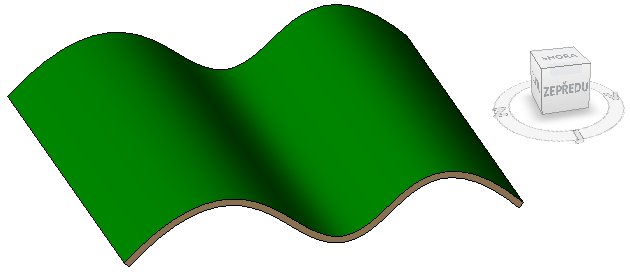

Vysunutá střecha

blank

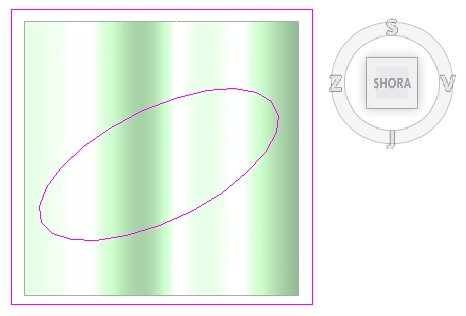

Zákres profilů nástrojem Vertikální otvor

blank

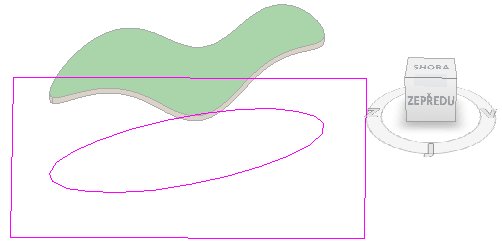

3D pohled na ořezávající profily

blank

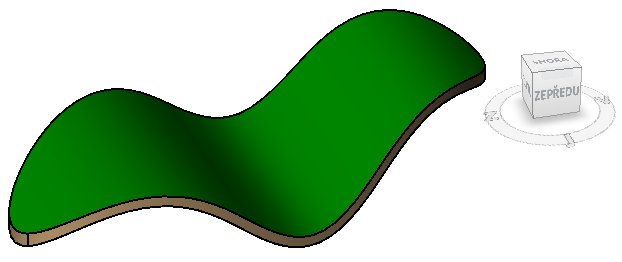

Výsledná vysunutá střecha elipsovitého půdorysu
