Autodesk Revit - Rozlišení ceny dle materiálu a DN u kolen a trubek

Dnešní příspěvek se týká především uživatelů Revitu MEP, kteří by rádi u svých trubních systémů chtěli nějakým způsobem rozpoznávat cenu tvarovek a trubek podle měnícího se jmenovitého průměru a materiálu.

Výchozí podmínky zadání:

1. Přiměřený počet používaných DN (15, 20, 25, 32, 40, 50, 65, 80, 100, 150, 200)
2. Dva možné úhly kolena (45°, 90°)
3. Různé typy materiálů (PE, PPR, PVC-C, PVC-U)
4. Různá cena podle materiálu, DN a úhlu kolena
5. Analogické chování pro segmenty trubek (je to systémová rodina)

Potřebné úkony pro zajištění zadání:

1. Úprava rodiny tvarovky kolena
2. Vytvoření souborů vyhledávacích tabulek pro čtyři různé materiály
3. Vytvoření sdílených parametrů Cena_CTP a DN_CTP
4. Tabulka s výkazem tvarovek
5. Nastavení typu a systému trubek
6. Tabulka s výkazem trubek a její parametry

.

Ad 1)   Úprava rodiny tvarovky kolena:

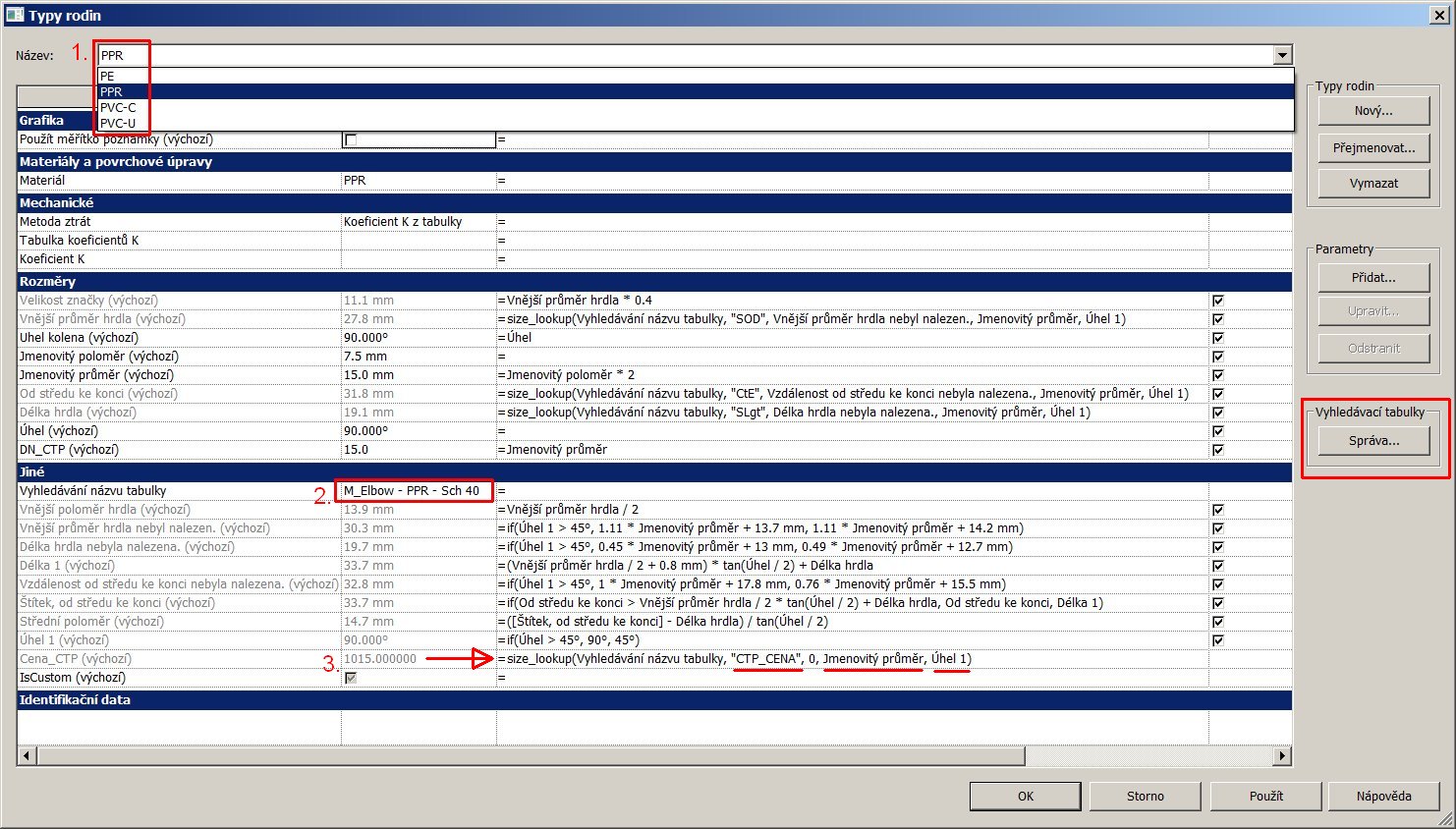

Na následujícím obrázku je vzor panelu s parametry rodiny tvarovky kolena.

Pro každý typ materiálu je do rodiny načtená samostatná vyhledávací tabulka.

Červeně označené parametry na obrázku mají následujících význam:

Odkaz (1.) - zde jsou vidět zavedené čtyři materiálové typy tvarovky.

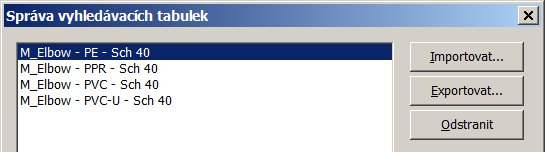

Odkaz (2.) - směřuje na tzv. vyhledávací tabulku, obsahující potřebné parametry. Ta se mění v závislosti na typu dle materiálu. Načtení všech tabulek se provede přes tlačítko Správa…

Odkaz (3.) - klíčový vzorec pro nalezení ceny podle materiálu, DN a úhlu tvarovky.

Vzorec funguje takto - ve vyhledávací tabulce, zvlášť pro každý materiál, se podle hodnoty parametrů „Jmenovitý průměr“ a „Úhel 1“ vytáhne ze sloupce „CTP_CENA“ uvedená hodnota. Výsledek tomto příkladu se týká materiálu PPR: DN=15, úhel=90 => cena=1015:



Pokud by se v tabulce podle kombinace průměru a úhlu nenašel žádný odpovídající řádek, vzorec bude vypočten z hodnoty parametru uvedeného za hledaným polem, v tomto případě s názvem CTP_CENA a s hodnotou NULA.



Ad 2)  Vytvoření souborů vyhledávacích tabulek pro čtyři různé materiály:

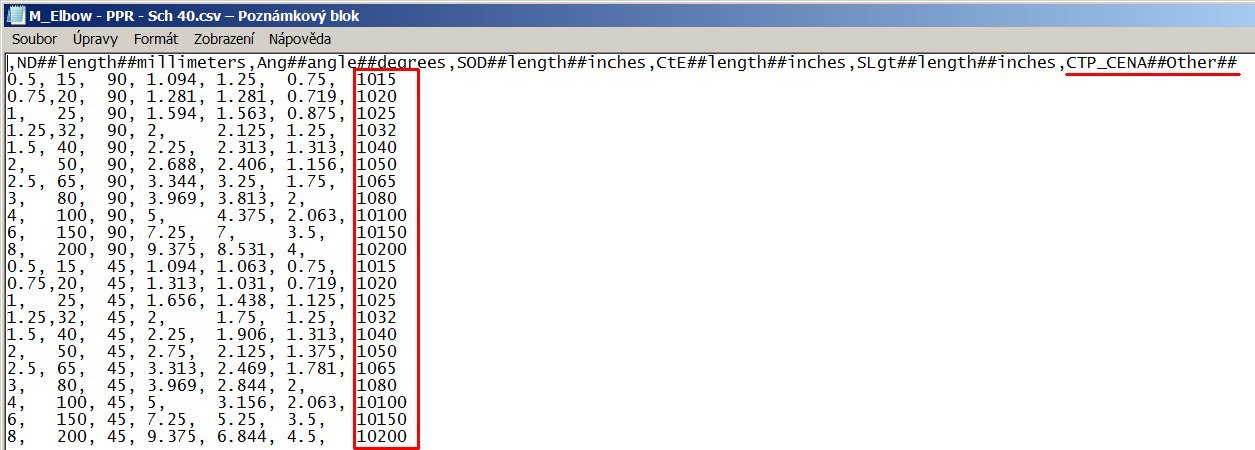

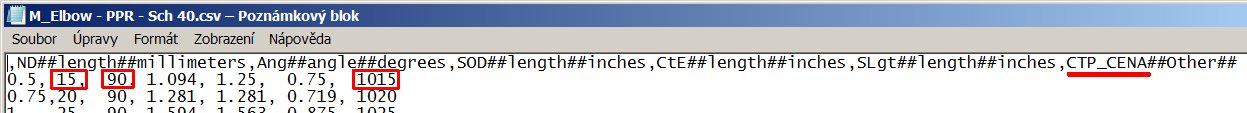

Struktura vyhledávací tabulky

Do jednoho z původních souborů instalace Revitu bylo doplněno několik věcí. Především na konec prvního řádku byl přidán parametr CTP_CENA. A na konec každého dalšího řádku s hodnotami byla doplněna cena. Pro zjednodušení a snažší orientaci při ověřování funkčnosti byla vymyšlena tak, že řetězec je složen z textu 10 (nebo 20, 30, 40) + DN. Později bude v tabulce při ověřování snadněji identifikovatelné, zda-li se cena dle DN našla správně či nikoliv. Pro případ, že by uživatel použil jiný průměr DN, než dovolený, bude u ceny hodnota (0) nula.

Poznámka: Omezení dostupných rozměrů lze nastavit v panelu Mechanická nastavení (MS).

.

Ad 3)  Vytvoření sdíleného parametru.

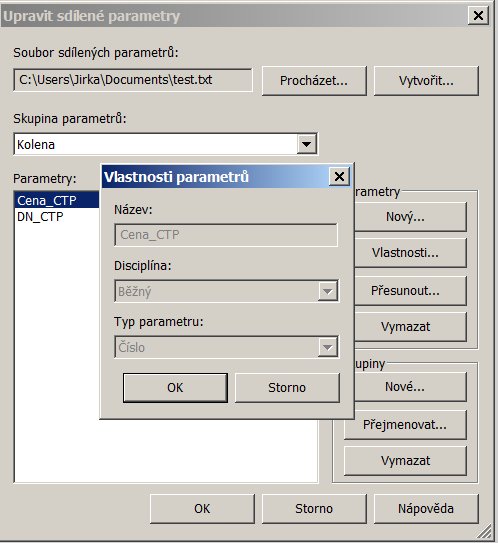

Abychom mohli „prohnat“ parametr ceny, získaný v rodině až do tabulky, zavedeme si k tomuto účelu tzv. sdílený parametr s názvem Cena_CTP. Jeho vlastnosti jsou patrné z následujícího obrázku.

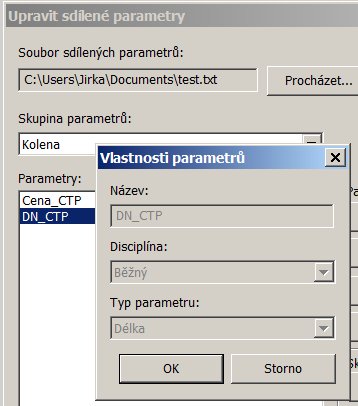

Abychom mohli svobodněji manipulovat s parametrem průměru tvarovky, zavedli jsme ještě pomocný sdílený parametr s názvem DN_CTP. Jeho vlastnosti jsou následující:

Naplnění parametru se provádí přímo v rodině pomocí parametru Jmenovitý průměr.



Ad 4)  Tabulka s výkazem tvarovek

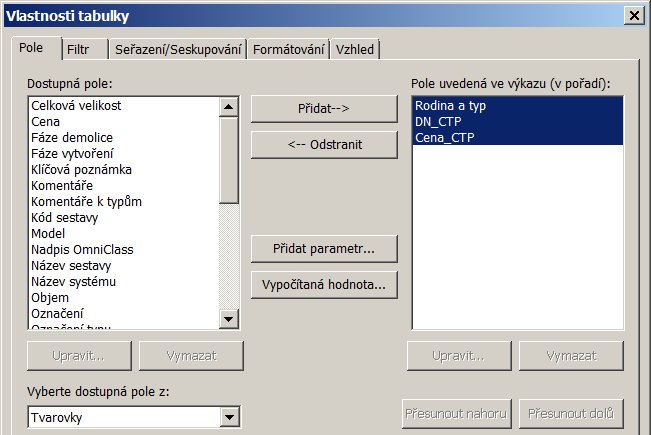

Tabulka je tvořena několika poli dostupnými přímo v seznamu Dostupná pole, nebo přidaných přes dříve vytvořené sdílené parametry.

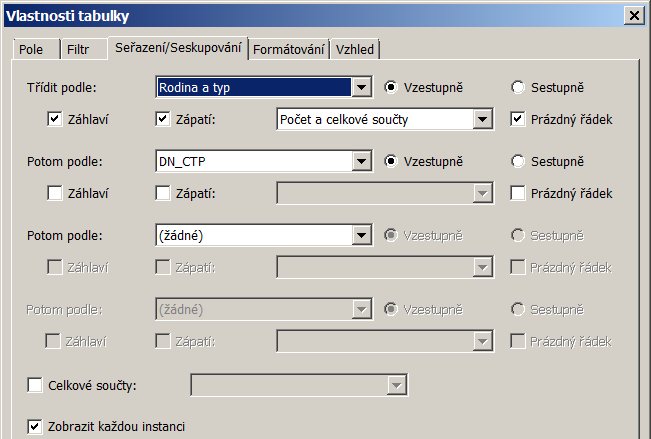

Tabulka je seřazena dle následujících kritérií:

Ukázka tabulek:

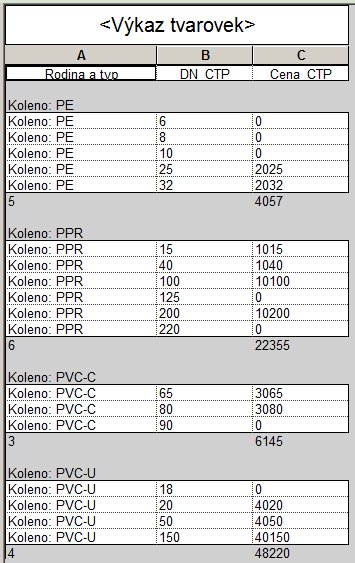

Tabulka v textové formě

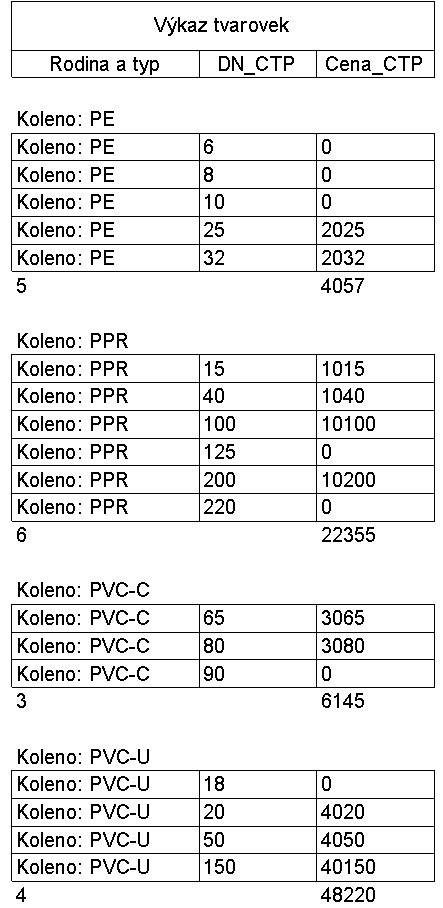

A výsledná tabulka na výkrese

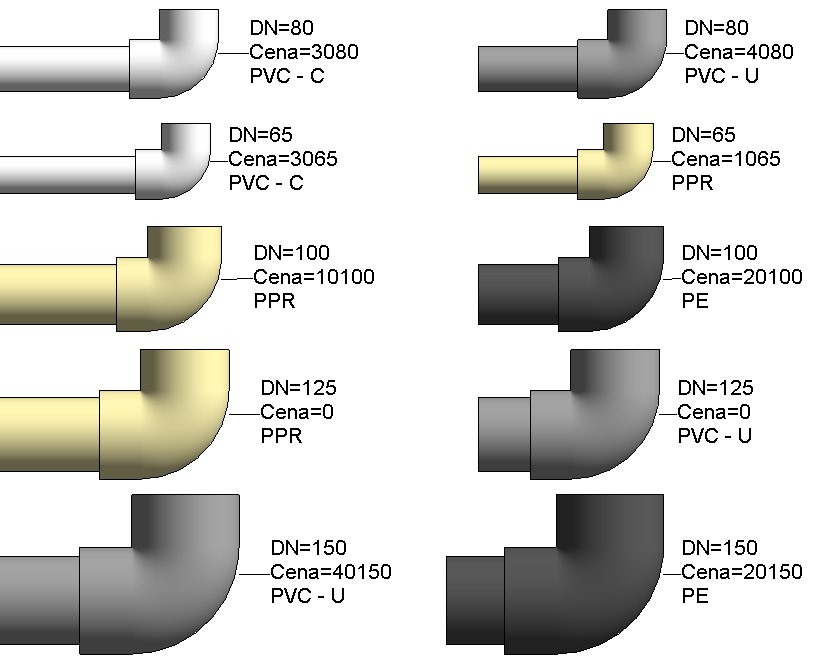

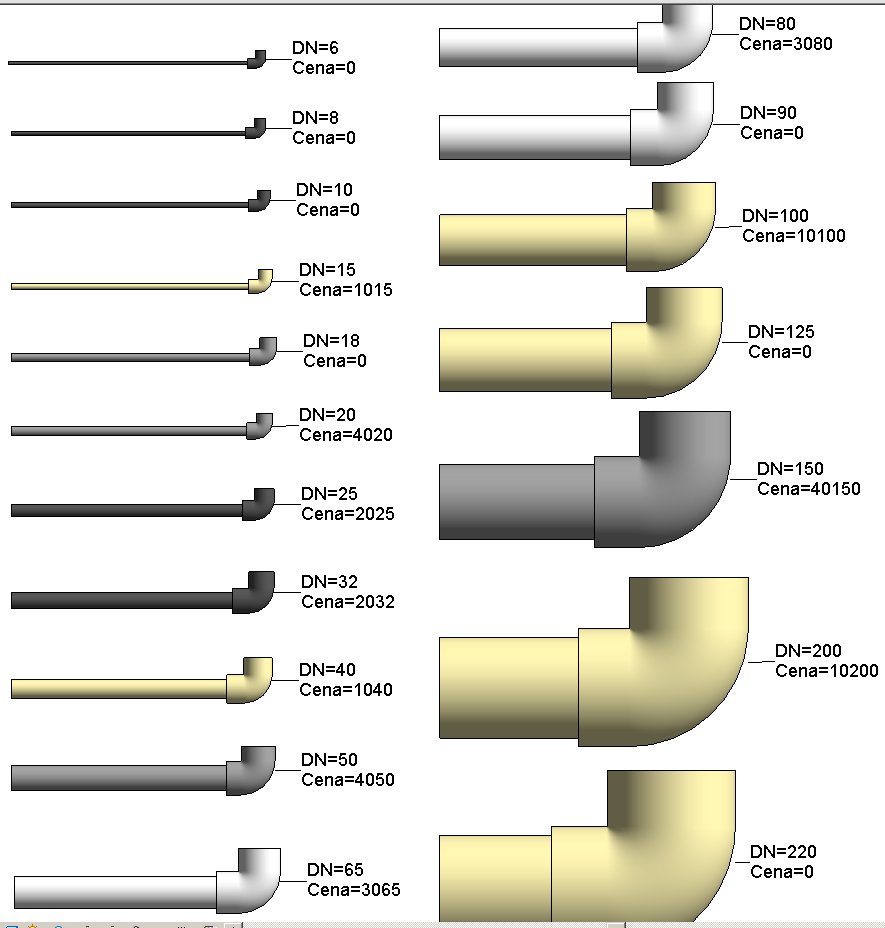

Vzorek použitých tvarovek (různé materiály, různé DN)

Poznámka:

Jak již bylo řečeno, parametr ceny byl navržen tak, aby se odvíjel od použitého materiálu a jmenovitého průměru tvarovky. V tomto příkladu byly nakresleny různé kombinace, což se projevilo kontrolně i v popisku tvarovky. Cena s hodnotou 0 znamená, že byl použit jmenovitý průměr tvarovky mimo dovolený rozsah a cena nebyla ve vyhledávací tabulce nalezena.

.

Ad 5)  Nastavení typu a systému trubek

Tato další část příspěvku bude obsahovat kroky nutné k zajištění výpisu trubkových segmentů do tabulky, opět s cenovým sloupcem závislém na rozlišení druhu materiálu a jmenovitého průměru.

Typy trubek

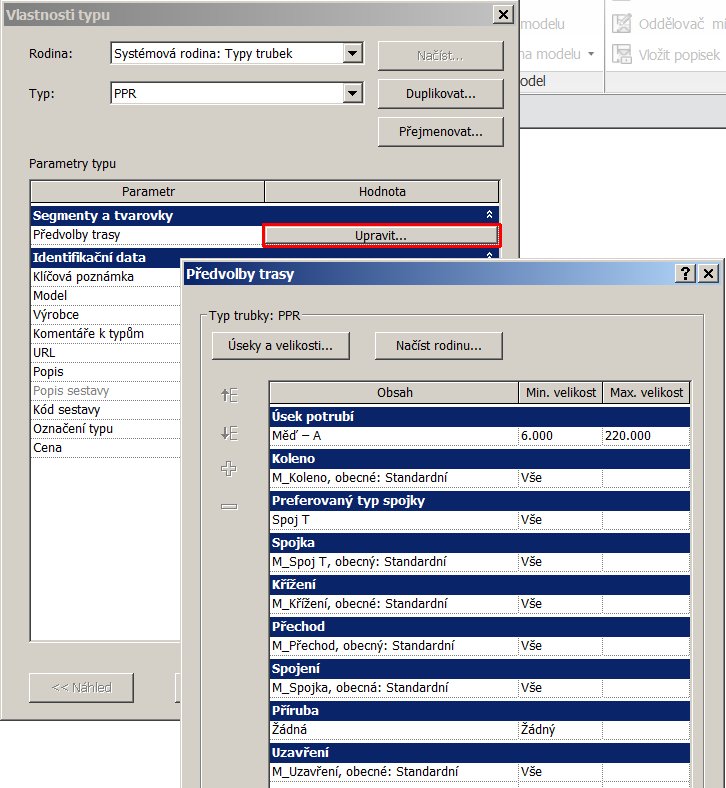

Abychom mohli najednou a snadno „natáhnout“ celou trubní trasu, potřebuje Revit vědět, jaké tvarovky (kolena, téčka, křížení, spojky a další) má v celé trase použít. Celé toto nastavení se odehrává v panelu Předvolby trasy vyvolaného z nastavení Typu trubek.

Tím si můžeme připravit různé typy trubního vedení, zejména pak z pohledu druhu tvarovek a min. a max. jmenovitého průměru.

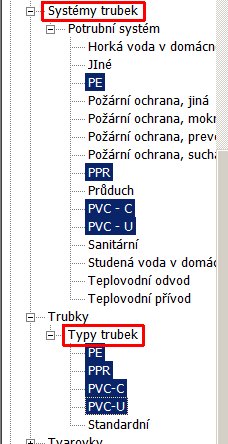

Systémy trubek

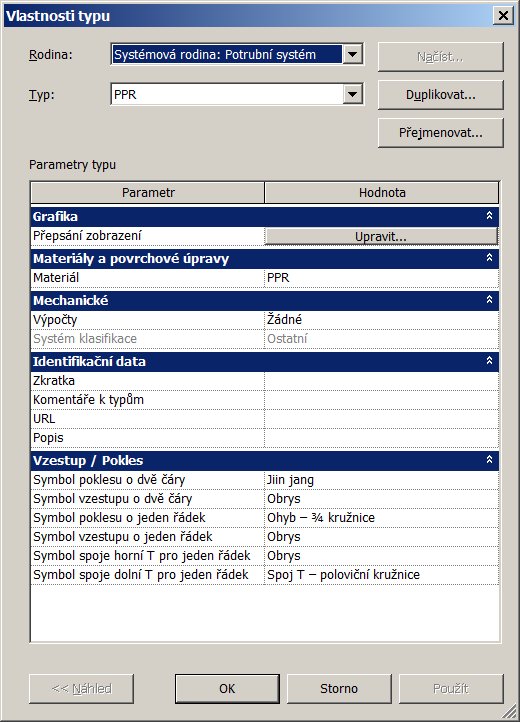

Informace o typu systému nebo materiálu je ale zapotřebí nastavit v panelu Potrubní systém. Zde nastavíme grafický vzhled trasy (zobrazení a materiál). V případě mechanického nastavení lze u vybraných druhů médií nastavit způsoby výpočtů (mimo klasifikace Ostatní a Požární ochrany).

.

Ad 6)  Tabulka s výkazem trubek a její parametry

V tabulce se bude odehrávat to nejpodstatnější, rozpoznávání typu trubek a podpůrné výpočty.

Tabulka v textové formě

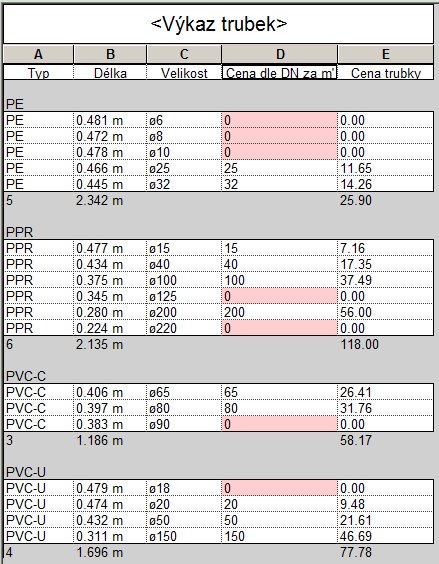

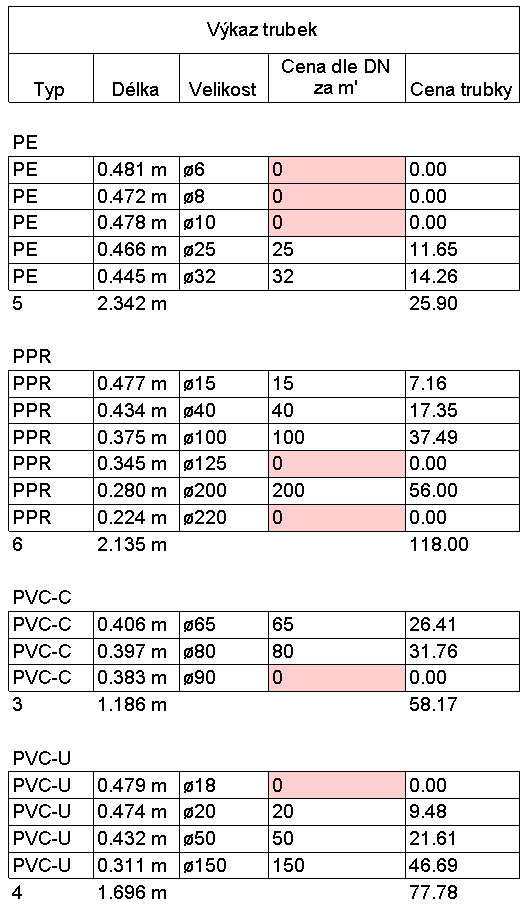

Tabulka na výkrese

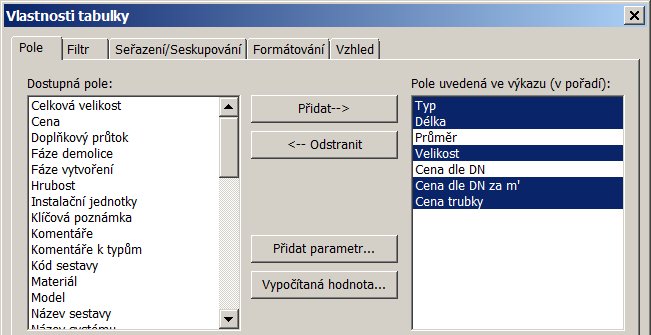

Pole Typ-Délka-Průměr-Velikost jsou použité přímo ze seznamu dostupných polí.

Pole Cena dle DN za m’ a Cena trubky jsou tzv. Vypočítané hodnoty.

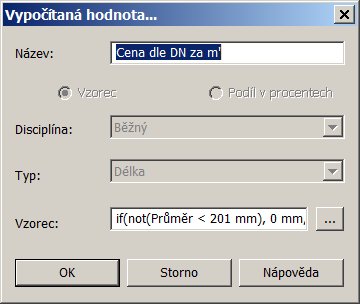

Vzorec pro výpočet parametru Cena dle DN za m’ je následující:

if(not(Průměr < 201 mm), 0 mm, if(Průměr = 200 mm, 200 mm, if(Průměr = 150 mm, 150 mm, if(Průměr = 100 mm, 100 mm, if(Průměr = 80 mm, 80 mm, if(Průměr = 65 mm, 65 mm, if(Průměr = 50 mm, 50 mm, if(Průměr = 40 mm, 40 mm, if(Průměr = 32 mm, 32 mm, if(Průměr = 25 mm, 25 mm, if(Průměr = 20 mm, 20 mm, if(Průměr = 15 mm, 15 mm, 0 mm))))))))))))

Poznámka: červená čísla zde představují hodnotu ceny, pro přehlednost příkladu je shodná s hodnotou jmenovitého průměru. Jednotky [mm] za cenou si Revit dosadil sám, protože parametr Cena dle DN za m’  je typu Délka.

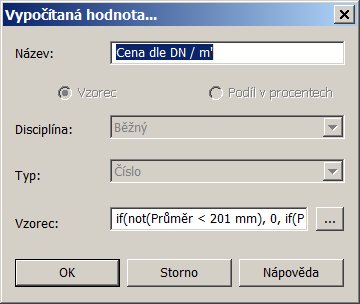

Varianta vzorce Cena dle DN / m’ jako typu čísla:

if(not(Průměr < 201 mm), 0, if(Průměr = 200 mm, 200, if(Průměr = 150 mm, 150, if(Průměr = 100 mm, 100, if(Průměr = 80 mm, 80, if(Průměr = 65 mm, 65, if(Průměr = 50 mm, 50, if(Průměr = 40 mm, 40, if(Průměr = 32 mm, 32, if(Průměr = 25 mm, 25, if(Průměr = 20 mm, 20, if(Průměr = 15 mm, 15, 0))))))))))))

Poznámka: Při návrhu uživatelských parametrů je občas vhodné si dobře promyslet typ budoucího parametru, zejména pak, pokud se bude vyskytovat ve vzorcích. U jednou vytvořeného parametru na rozdíl od názvu již typ nelze měnit. Musel by se vytvořit parametr nový. V mnoha případech se ale inkonzistence jednotek dá ještě zachránit různými pomocnými násobiteli či děliteli.

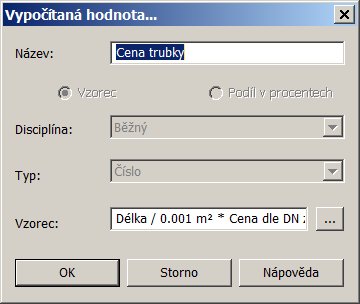

Vzorec pro výpočet parametru Cena trubky je následující:

Délka / 0.001 m² * Cena dle DN za m'

Poznámka: hodnota 0.001 je převod milimetry na metry, jednotky m² si Revit dosadil sám, protože ve by vzorci jinak došlo k inkonzistenci jednotek:
délka * délka / plocha = číslo bez jednotek.

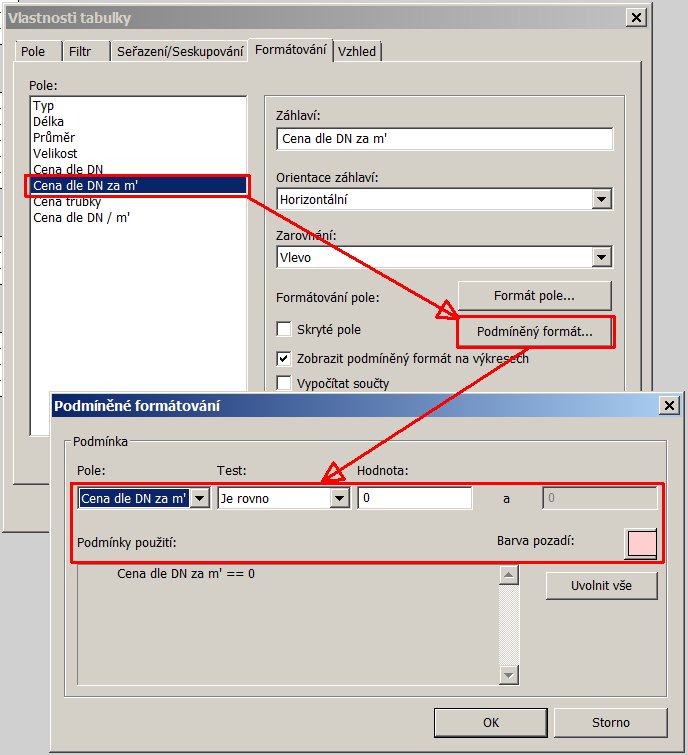

Tabulku si můžeme ještě doplnit o „hlídací prvky“. Zde například, pomocí růžové barvy ve sloupečku, vidíme velmi zřetelně, že cena je nulová. Situace nastala proto, že byla vytvořena trubka s nedovoleným jmenovitým průměrem, který nemá přiřazenou cenu.

Závěr:

Tento příspěvek měl naznačit možné řešení problematiky komplexnější práce se systémy trubek. Zejména pak manipulace se vzorci nejen v rodinách, ale i v tabulkách.

Jinou varianou přiřazování cen jednotlivým prvkům může být samostatný soubor vyhledávací tabulky jen s parametry a cenami podle jednotlivých DN. Tímto bychom se vyhnuli zasahování do struktury stávajících souborů.
