Řezat, řezat a zase řezat – aneb ořezová rovina a kategorie rodin

Ne, to není vzpomínka na neposedné mládí, ale upoutávka na problematiku jednoho, poněkud ojedinělého, parametru souvisejícího s ořezovou rovinou v půdorysném průmětu některých objektů Revitu.

Ještě než začneme podrobněji, shrňme si pár faktů k tématu:

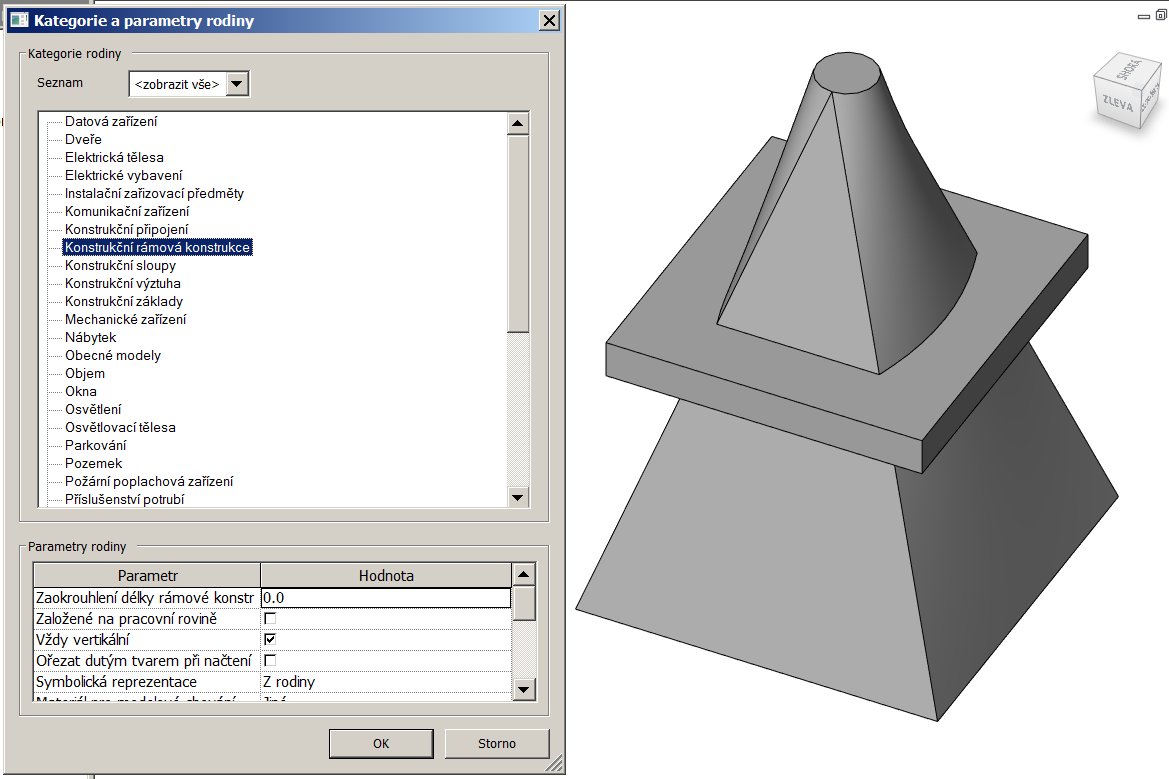

- bude se jednat pouze o rodiny několika vybraných kategorií (konstrukční rámová konstrukce, konstrukční sloupy, sloupy)

- problematika se týká nastavení řezné roviny v půdorysu (tzv. Rozsah pohledu, popřípadě Zalomené výšky)

- pro testování byly jako řezné roviny projektu zvoleny dvě výškové úrovně (1300 mm a 500 mm)

- v rodinách bude výška řezné roviny nastavena na 1100 mm

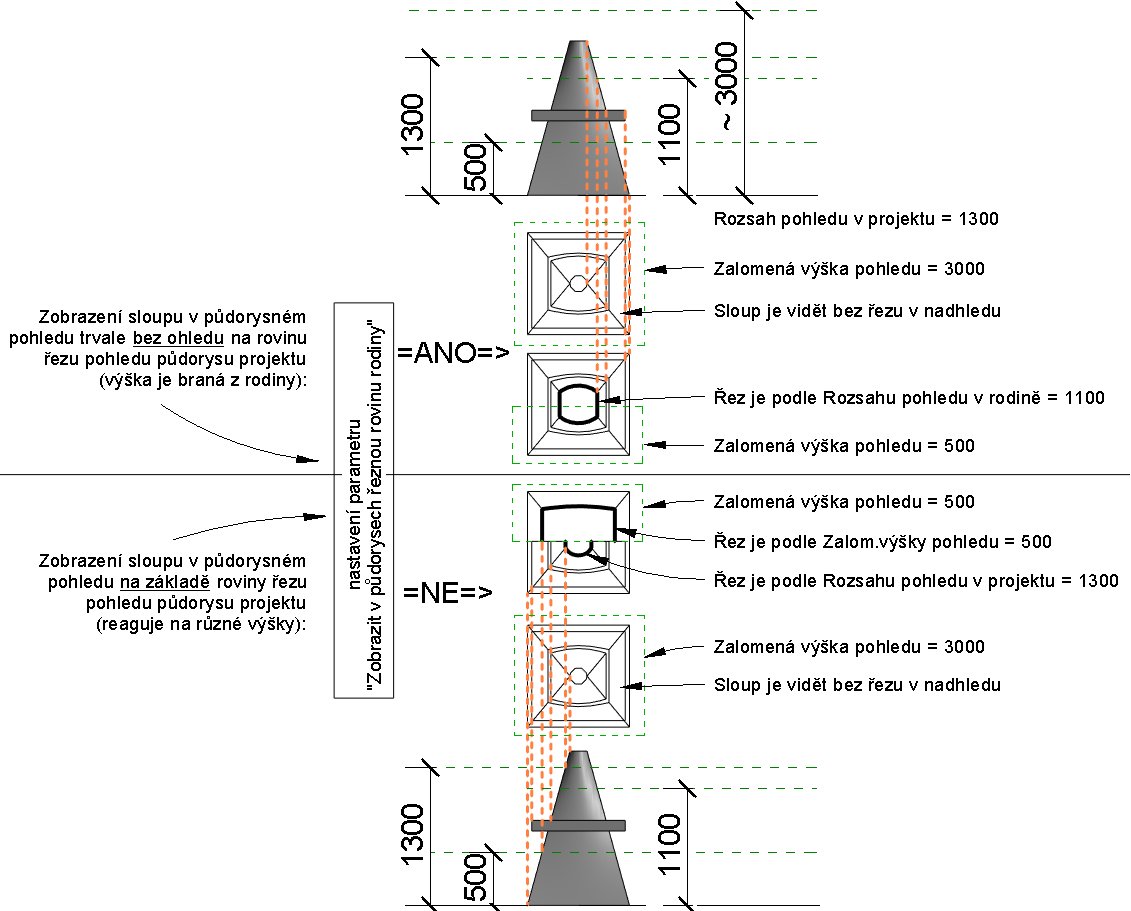

Podívejme se nejdříve na komplexní obrázek níže:

Jako ukázkové jsou uprostřed obrázku vidět dva typy „sloupů“, oba z kategorie Konstrukční rámová konstrukce. Nezvyklý tvar je zde proto, aby lépe vynikly řezové profily. Pro dokreslení popisované situace jsou na okrajích umístěné boční průměty sloupu s pomocnými čárkovanými čárami důležitých hran a rovinami různých výšek.

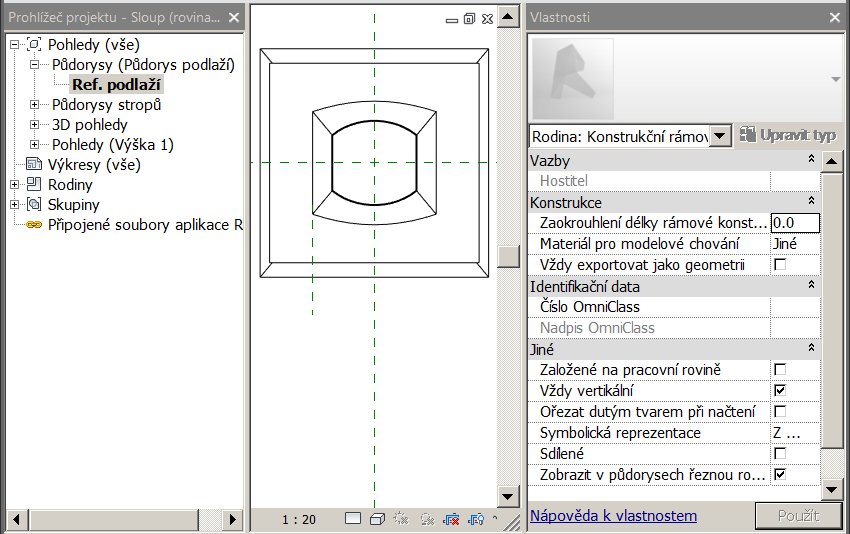

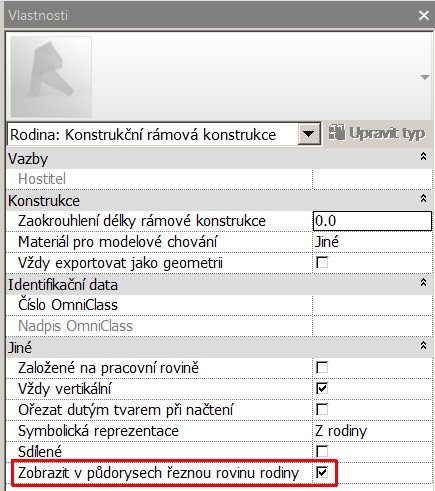

Obě rodiny sloupů jsou graficky totožné, jen mají rozdílné nastavení parametru „Zobrazit v půdorysech řeznou rovinu rodiny“ (ZPŘR).

Aby byl u sloupů v půdorysném zobrazení lépe vidět vliv přepínání parametru (ZPŘR), je v příkladě ještě použitá pomocná zalomená výška s hodnotou 500 mm. Běžná výška řezné roviny projektu je přitom 1300 mm.

Z obrázku je zřejmé (sloup v červené elipse), že při zapnutí tohoto parametru je sloup řezán pouze řeznou rovinou 1100 mm nastavenou v editoru rodiny, zároveň s pohledem na všechny významné hrany tělesa sloupu. Běžná řezná rovina pohledu projektu 1300 mm ani zalomená výška 500 mm se zde neuplatní.

U vypnutého parametru (ZPŘR) se řezná rovina pohledu projektu 1300 mm a zalomená výška 500 mm již uplatní a sloup má v řezu odpovídající podobu (na obrázku sloupy umístěné "pod čarou".

Trik s nastavením výšky řezné roviny v rodině

Pokud tuto výšku už běžně umíte nastavit u půdorysu v prostředí projektu, potom možná na chvíli zaváháte s jejím nastavením v prostředí rodiny. Zde totiž obvyklý způsob přes vlastnosti půdorysného pohledu trošku selhává. Při kliknutí do půdorysu se v panelu Vlastnosti totiž neobjeví sekce Rozsah s parametrem Rozsah pohledu.

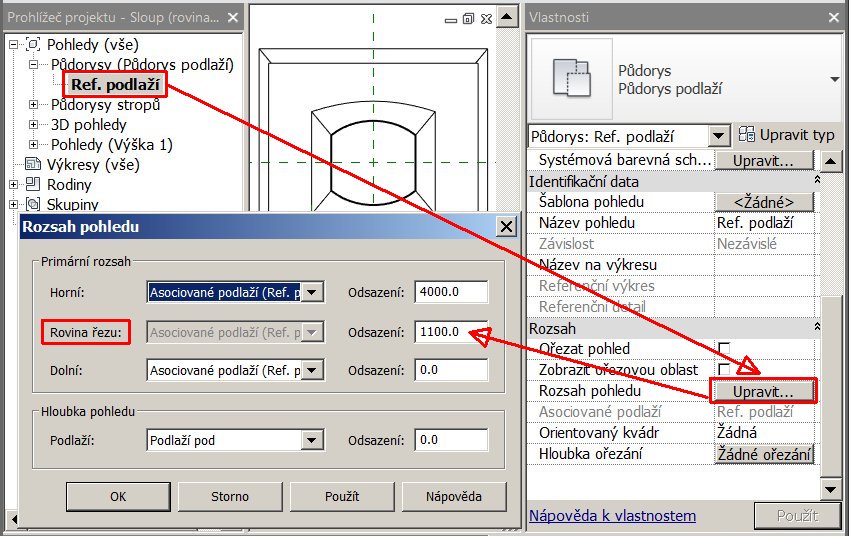

Trik spočívá v tom, že se musí kliknout na řádek Ref. podlaží v Prohlížeči projektu. Teprve potom se objeví známý parametr Rozsah pohledu, pomocí kterého se dostaneme na nastavení požadované Roviny řezu.
