Představte si situaci, že máte v projektu založené výkresy a na nich nějaké pohledy. A čím více, tím houšť. Jenže ne vždy se podaří rozmístit pohledy napoprvé na ty správné výkresy. V podstatě to potom znamená – smazat pohled z jednoho výkresu, zobrazit si jiný výkres a na něj odstraněný pohled znovu umístit, pokud si ho po nenadálém telefonátu či jiném přerušení budeme ještě pamatovat. Pokud je výkresů hodně a pohledů ještě víc, tak potom začíná poměrně frustrující činnost, která má do zábavy dost daleko.
Tato činnost se ale přece jenom dá trochu zjednodušit, jen o tom vědět jak. Tím kouzelným proutkem je známá operace „táhni a pusť“.
Postup přesunutí pohledů mezi výkresy

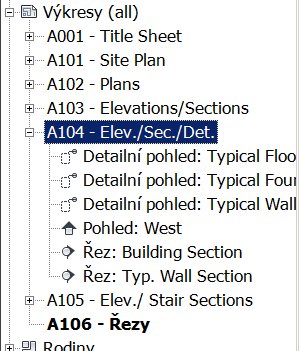

Příklad sady výkresů projektu
- Nyní potřebujeme zredukovat obsah výkresu A104 o řezy, které by měly být na novém samostatném výkrese A106.
- Poklikáním na výkres A106 si tento udělejme aktivním (tučný font).
- Chytněme řádek s řezem a přetáhněme ho do kreslicí plochy výkresu A106

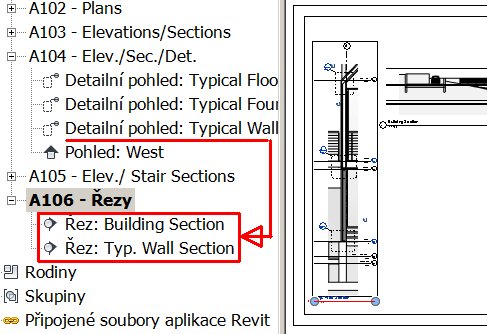

Pohled řezu se jako nový výřez objeví v sekci definice výkresu A106.
- Stejnou operaci provedeme s druhým pohledem řezu.
- Výsledkem našeho snažení je přemístění pohledů z jednoho výkresu na jiný.
