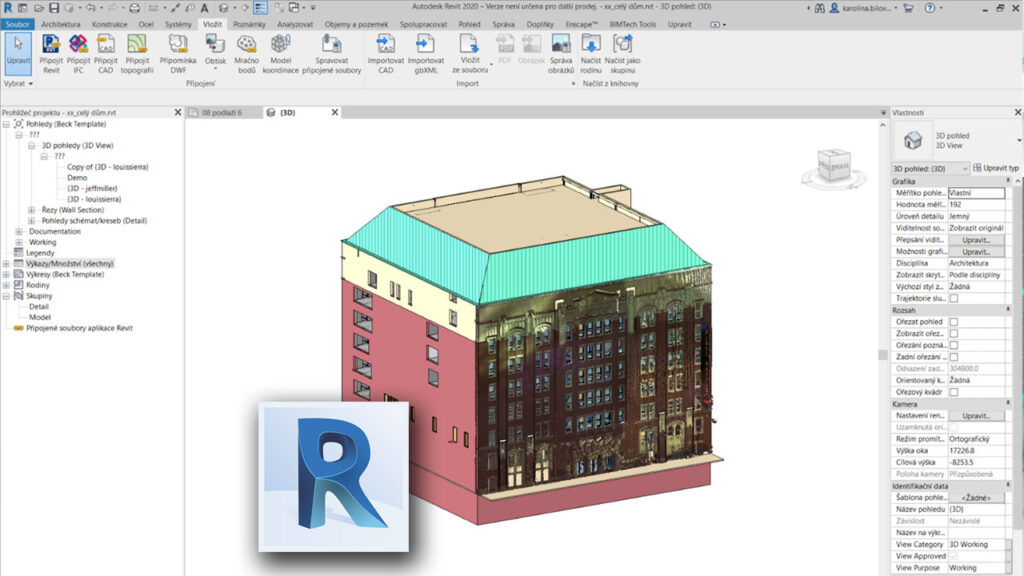

Mračno bodů máme zpracované pomocí Autodesk ReCap a teď je na řadě 3D modelování v aplikaci Autodesk Revit 2020. Ano, s mračnem bodů lze pracovat pouze ve „velkém“ Revitu. Je důležité mít mračno patřičně připravené (vyčištěné), popřípadě, při velkém množství dat, rozdělené na více částí, aby bylo možné plynule modelovat.
Předchozí články na toto téma:
Postup práce v Revitu
1. Otevřeme si nový projekt, do kterého na kartě Vložit připojíme Mračno bodů. Zde si všimneme možnost načtení .rcp nebo .rcs souboru, pro lepší práci připojujeme projektový soubor .rcp, který na rozdíl od několika .rcs souborů tvoří jeden celek. Jako pozici umístění volíme Automaticky – střed na střed.

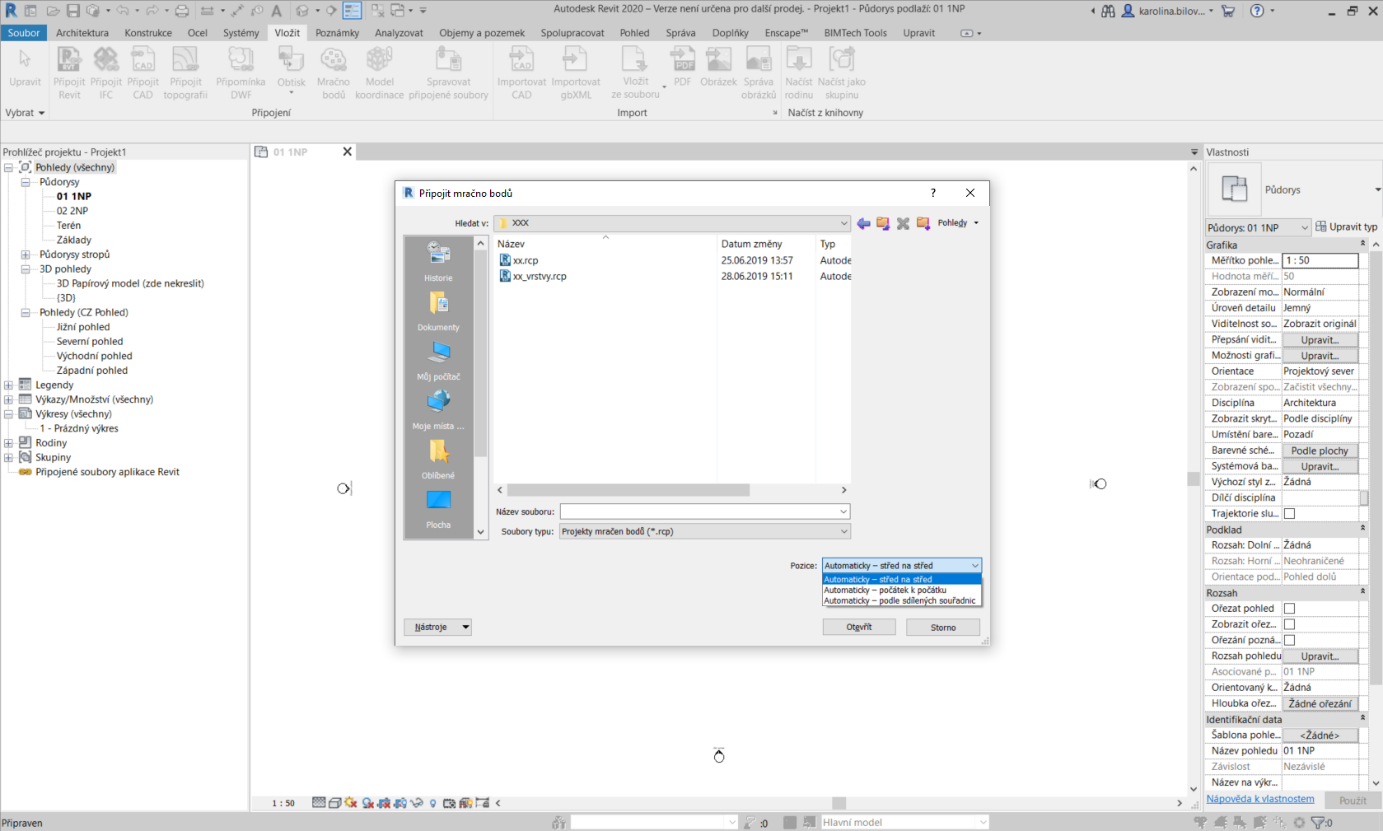

Obr. 1: Připojení mračna bodů
2. Po vložení musíme zjistit, kam a do jaké výšky se mračno umístilo, a proto se podíváme do libovolného pohledu v prohlížeči projektu. Připojené mračno posuneme a umístíme na správné podlaží.

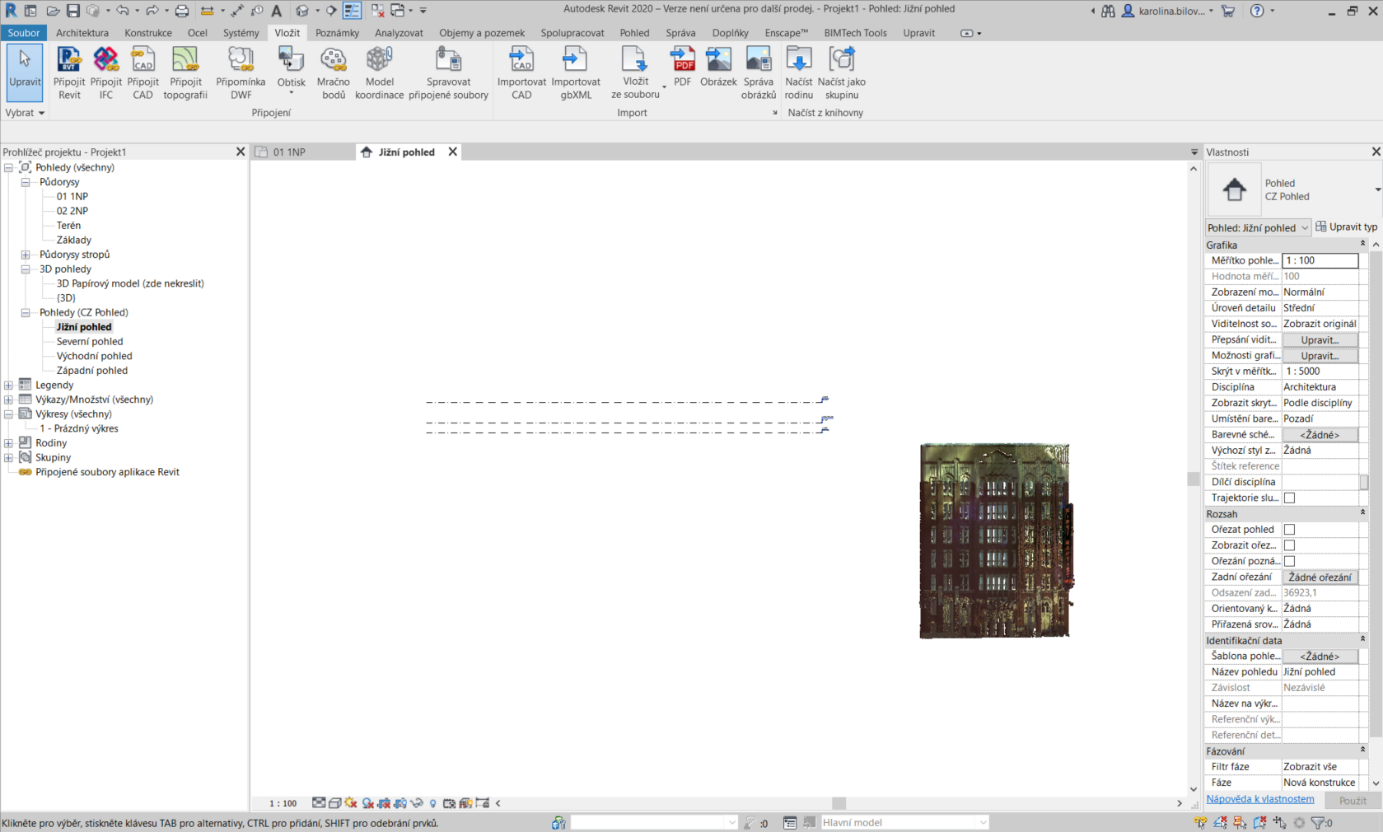

Obr. 2: Připojené mračno bodů

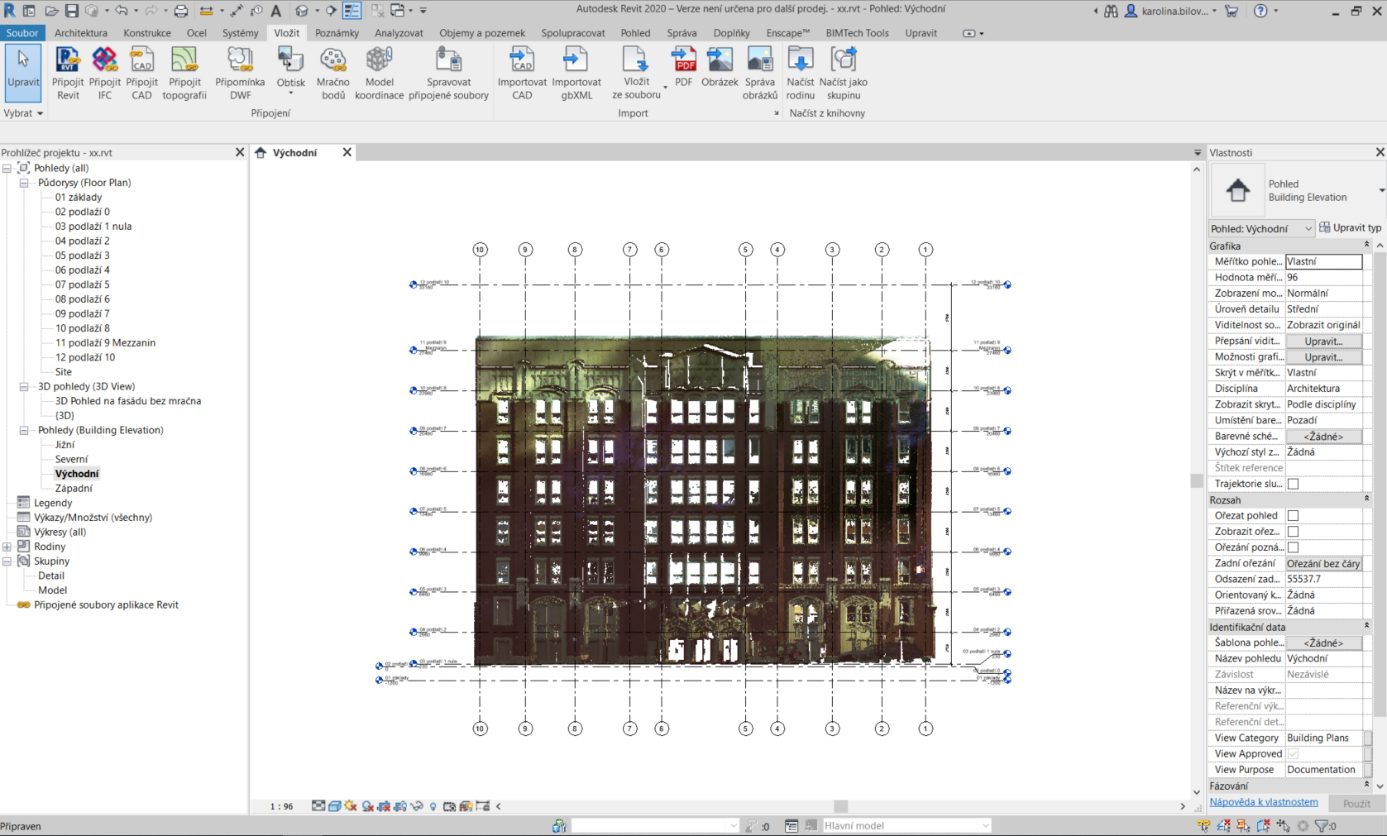

Obr. 3: Umístění na správná podlaží
3. Když se podíváme do půdorysu, mračno uvidíme a můžeme stejně jako v podkladu .dwg odměřovat i přichytávat kreslené prvky.

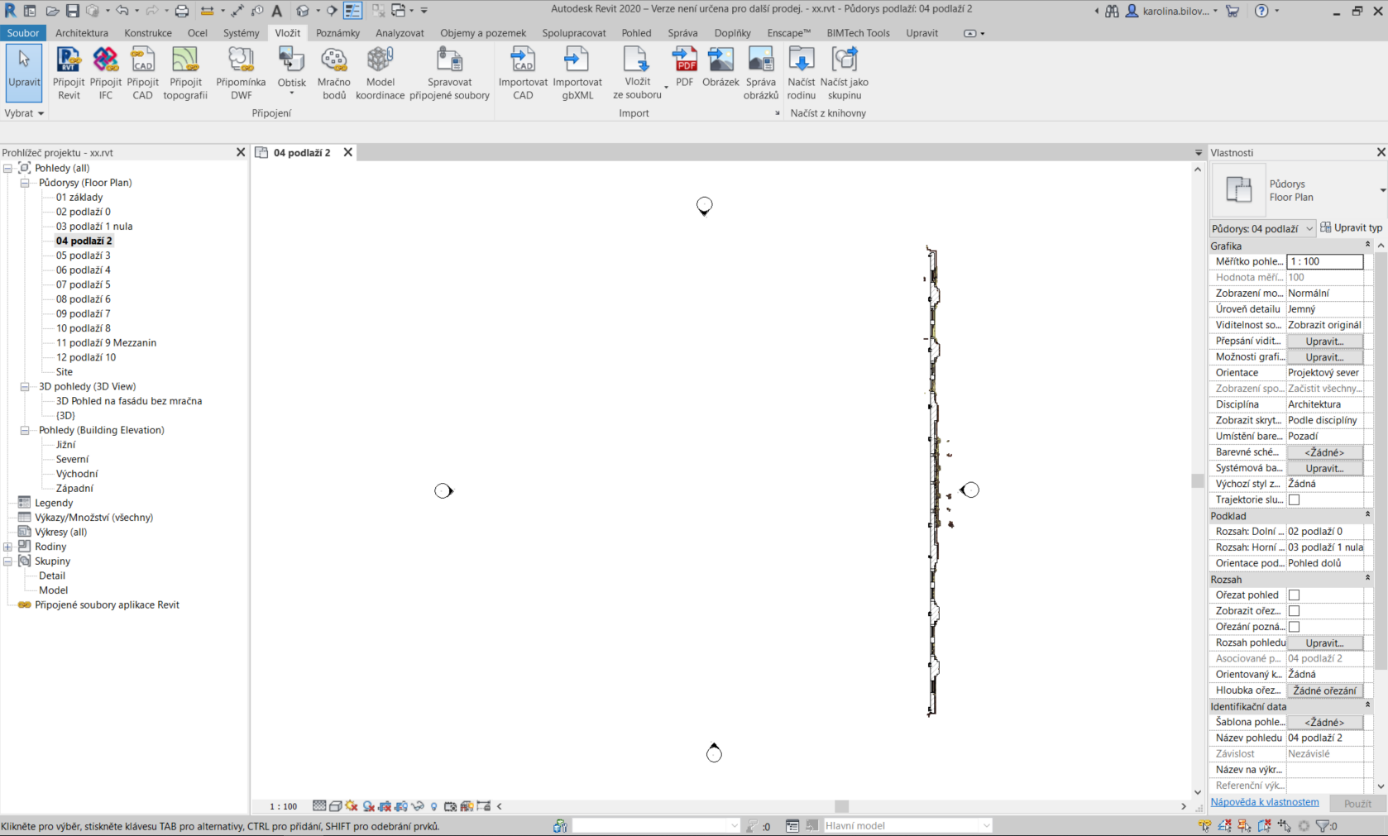

Obr. 4: Půdorys
4. Jak si můžeme všimnout, mračno lze zapnout/vypnout ve Viditelnosti/zobrazení (VG), kde je také možno přepnout barevný režim a zobrazit místa skenu (rozbalením .rcp souboru +).

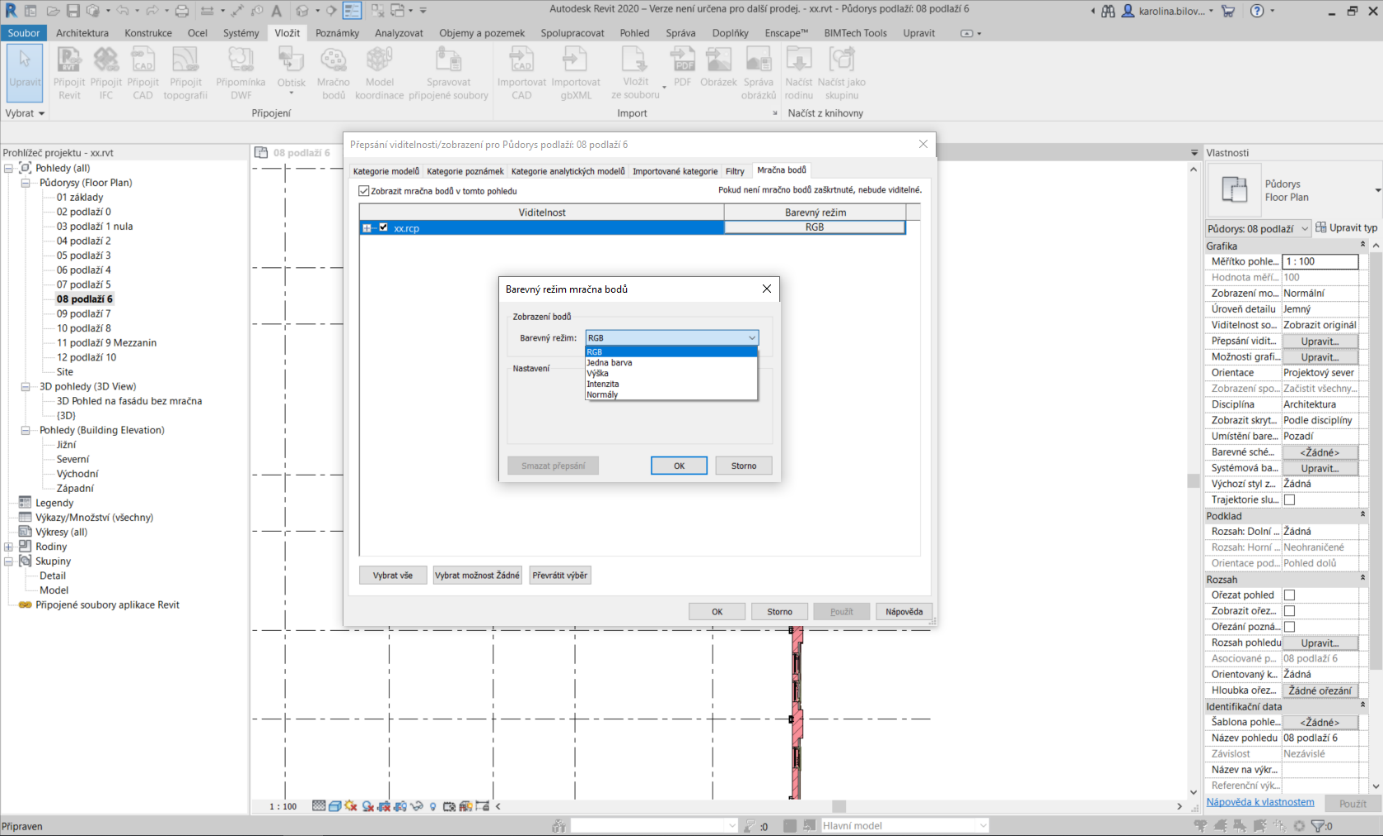

Obr. 5: Nastavení barevného režimu
5. Při ztrátě mračna bodů z Revitu se na kartě Vložit > Spravovat připojené soubory objeví Nebyl nalezen a mračno znova načteme (ztratilo se, protože jsme nejspíš se zdrojovými daty pracovali, přesunuly je).

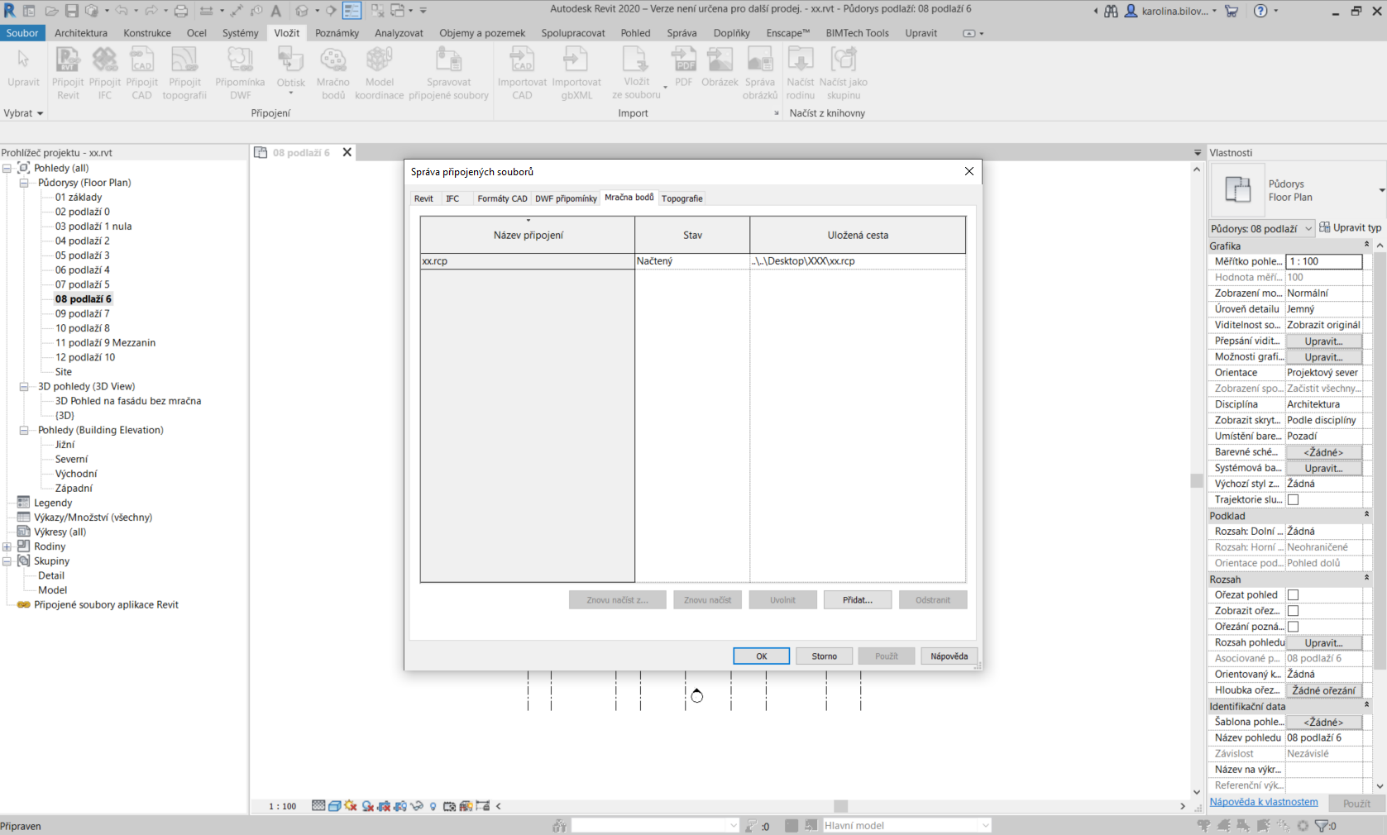

Obr. 6: Správa připojených souborů
6. S takto umístěným a správně vloženým podkladem pracujeme dále na 3D modelu. Doporučujeme si nejdříve správně rozvrhnout Osnovu (GR - modulové osy) a Referenční roviny (RP), které nám budou sloužit jako pomocná vodítka.

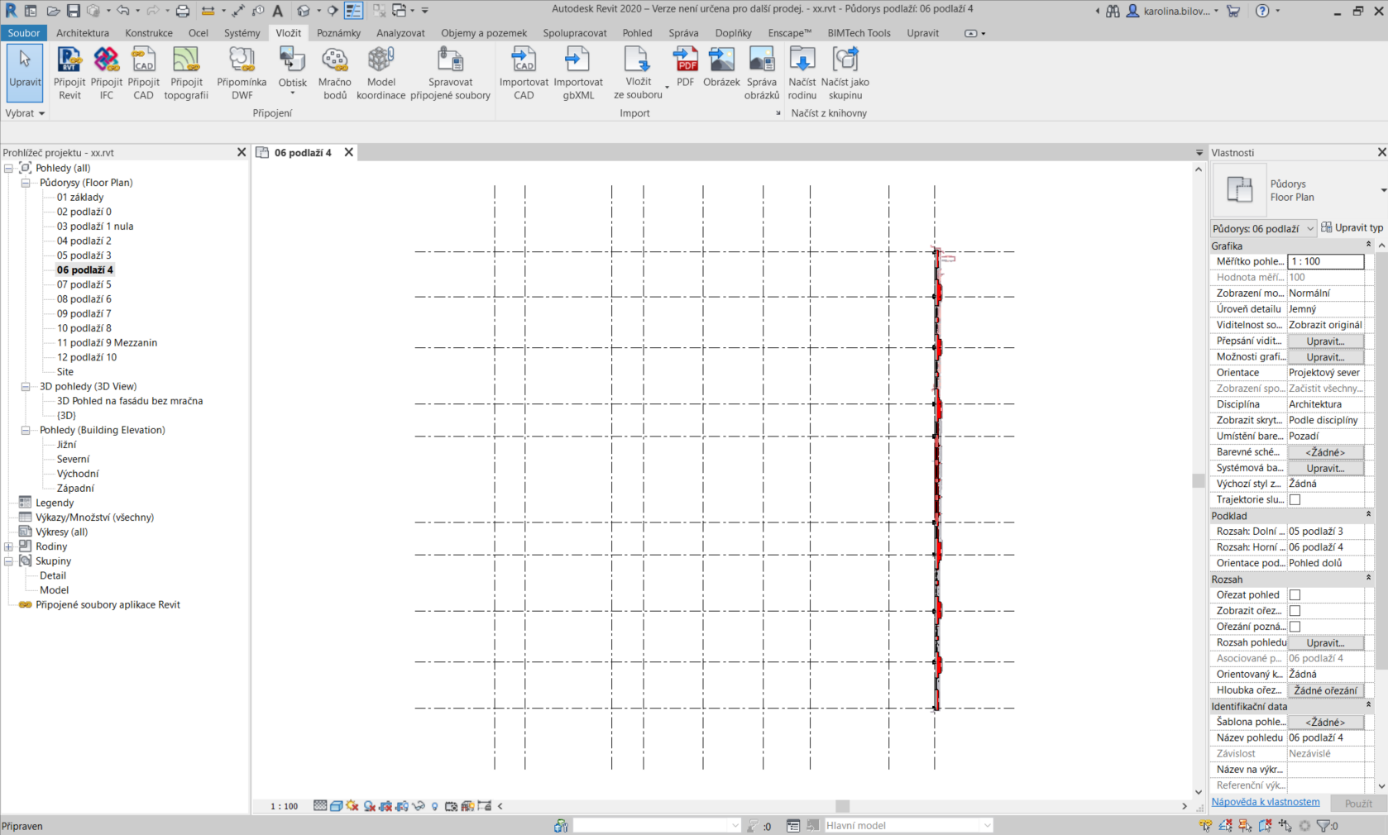

Obr. 7: Rozvržení osnovy a tvorba stěn
7. Následně dle velikosti naskenovaného objektu je možnost rozdělení na několik samostatných celků (projektů .rvt), se kterými se bude lépe pracovat a po dokončení práce tyto celky spojíme dohromady (připojení externích referencí).
8. V Prohlížeči projektu si pro lepší práci (orientaci) organizačně uspořádáme výkresy s mračnem a bez mračna (lze udělat dodatečně).

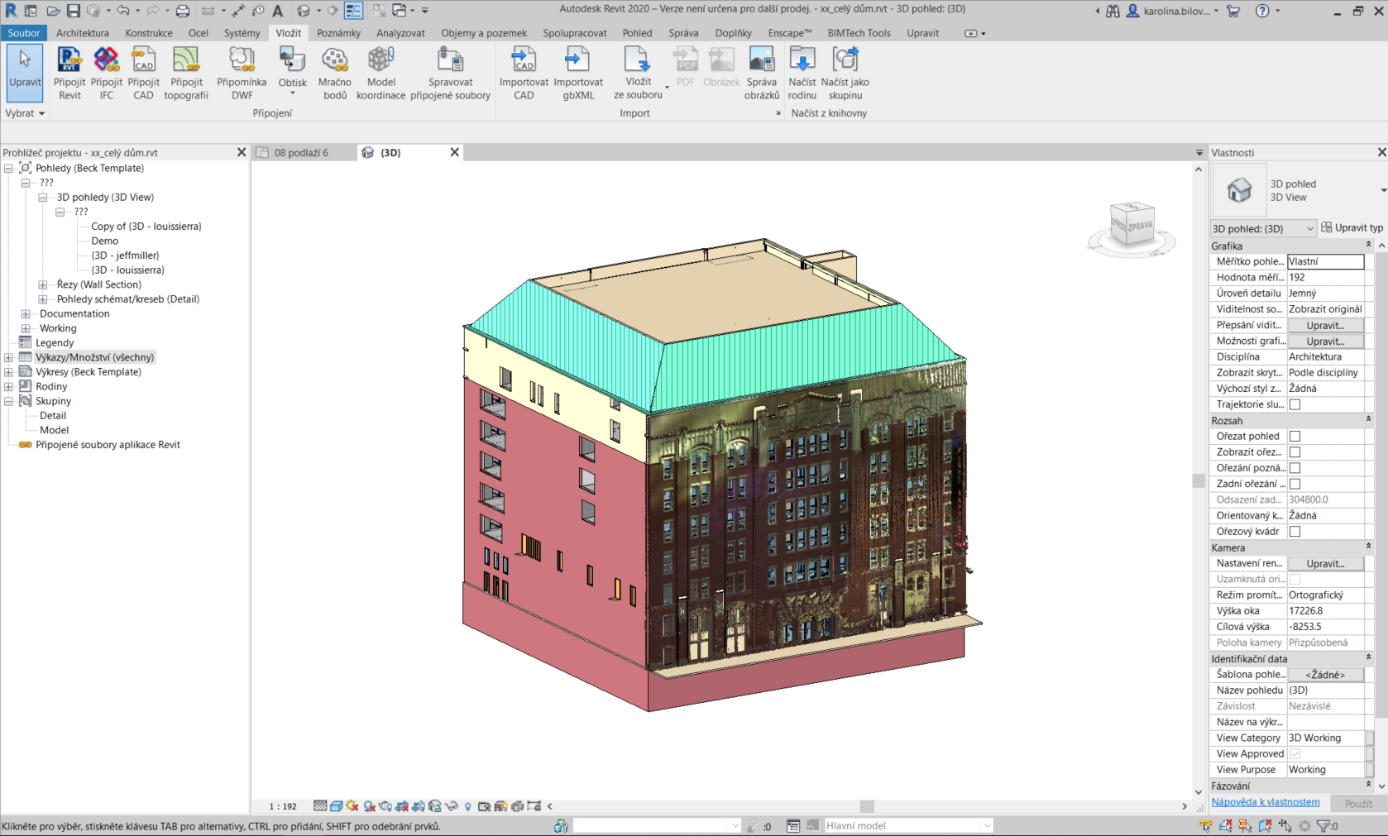

Obr. 8: Hotový projekt s připojeným mračnem bodů
9. V procesu dotvoření všech viditelných částí z mračna bodů do 3D modelu pro detailnější úpravy následuje vytvoření duplikátu pohledu (zde domodelováváme detaily, které z mračna nebyly čitelné). Budeme duplikovat pohled jako > Duplikovat nebo Duplikovat s detaily a mračno odpojíme.

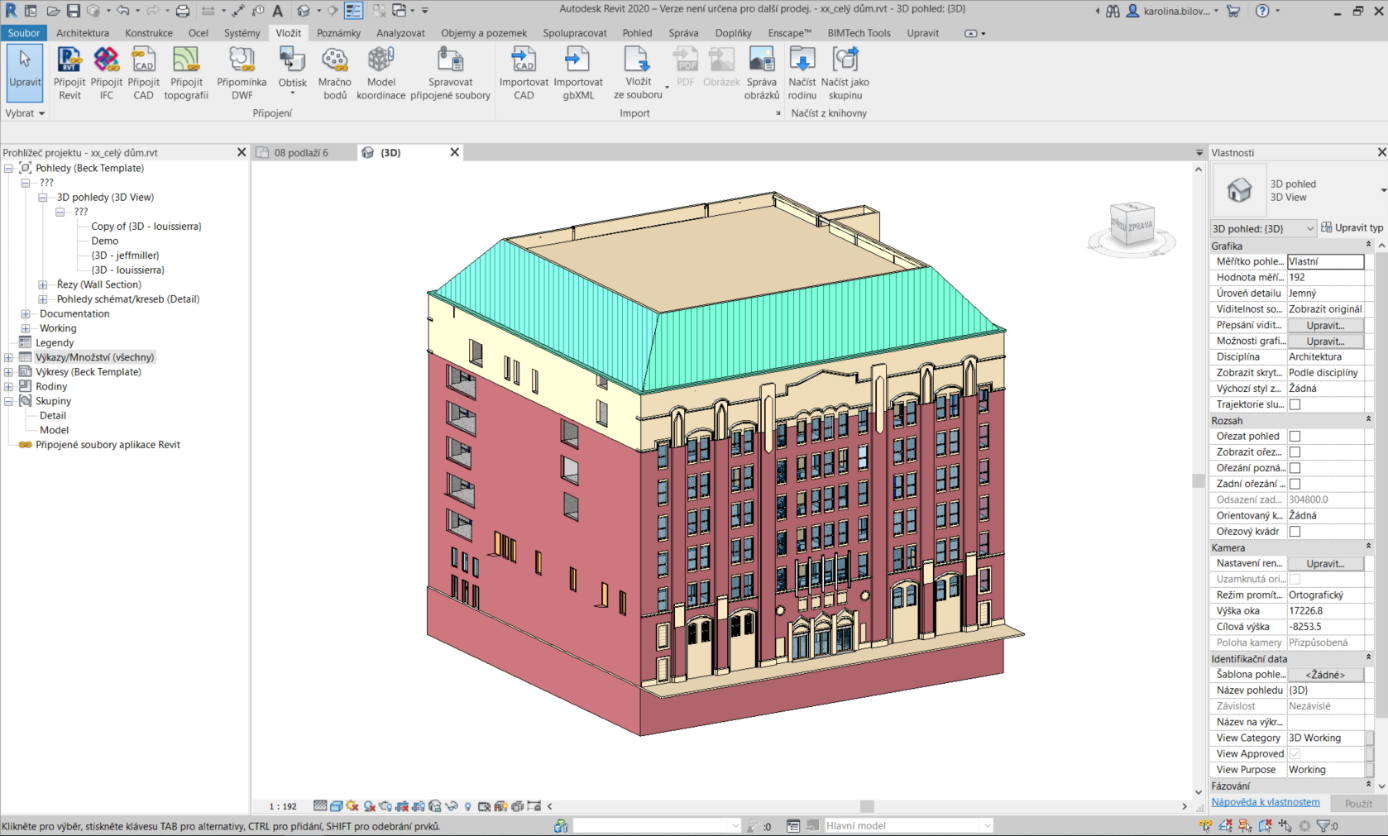

Obr. 9: Vymodelovaný 3D model pro detailnější úpravy
Přejeme úspěšnou práci s MRAČNEM BODŮ.
