Rok se sešel s rokem a Revit má další verzi s označením 2015.
V tomto příspěvku se v hrubých rysech zaměřím jen na celkový přehled. V následujících dnech potom v dalších příspěvcích naleznete podrobnější popisy i s obrázky.

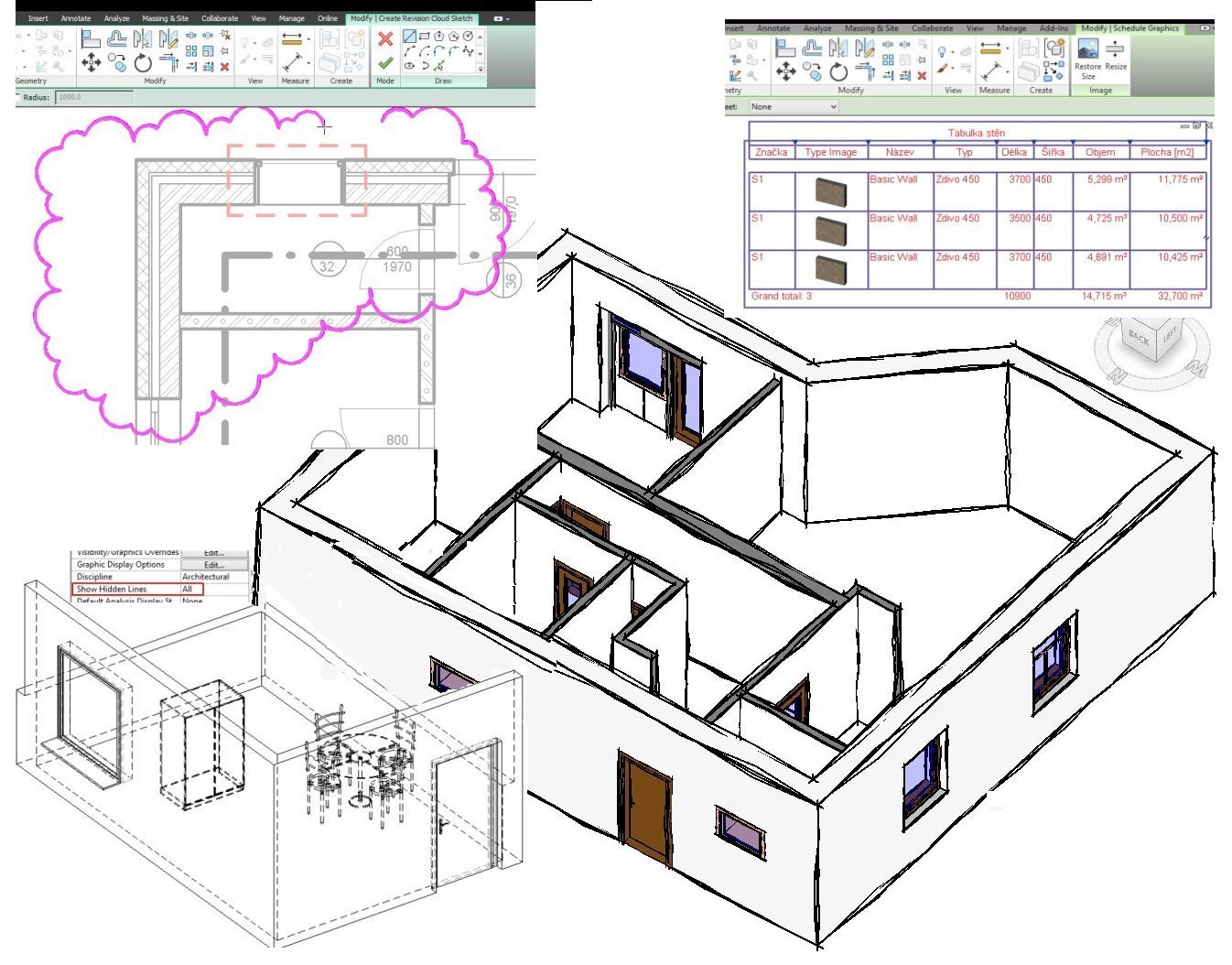

Ilustrační obrázky novinek Revit 2015
Vylepšení platformy aplikace Revit 2015
- skryté čáry ve 3D pohledech
- revize a snadnější kreslení revizních obláčků
- připojení nebo import IFC formátu
- výkazy a výkazy materiálů:
nové parametry u stěn a materiálu
vlastní text v nadpisu celkových součtů
obrázky v řádku výkazu - nová struktura názvu duplikovaných pohledů
- možnost změny odkazu pohledu
- přímá aktivace/deaktivace pohledu na výkresu dvojklikem
- nástroj oříznout/prodloužit pro více prvků
- rozšíření dialogu Správa připojených souborů
- přímý přístup k nastavení klíčových poznámek
- parametry v rodině:
pořadí parametrů
nápovědní popisek u parametru - chování odkazů popisků
- rozšířené vlastnosti dočasného pohledu
- změny funkčnosti zamknutých prvků
funkce Odstranit - rozšíření rodiny nadpisu pohledu o další parametry
- změny v chování připojené skupiny detailů
- soubor kódů sestav
soubor klasifikace Uniformat 2010
Architektonická vylepšení
- vizuální styl náčrty čar
- antialiasing v pohledech
- vylepšení použitelnosti funkce sledování paprsku
- změny u vzorců (exp, ln) v rodinách
Vylepšení MEP
- zlepšení výkonu v pohledech aplikace MEP
- vylepšené chování při importu mračna bodů
- popisky potrubí a trubek s vývody
- nová metoda výpočtu pro pokles tlaku (Haalandova rovnice)
Vylepšení Structural
Rámová konstrukce
- zarovnání konce připojeného nosníku k referenci podél jiného nosníku, konstrukčního sloupu nebo konstrukční stěny
- změna zarovnání fyzikální geometrie prvku rámové konstrukce
- odsazení fyzikální geometrie prvku rámové
- přetažení uzlu tvaru koncového prodloužení nebo oříznutí nosníků a vzpěr
- čáry umístění nosníků a vzpěr v libovolném pohledu jako reference modelování
- zákaz chování automatického spojení prvku rámové konstrukce ve stávajícím stavu
- rodiny prvků rámové konstrukce mají kategorii Tvar řezu
Konstrukční modelování
- nová instanční vlastnost Výška horní části u izolovaných základů, základů stěn a základových desek
Výztuž
- výztuž do betonových součástí generovaných z prvků povrchů
- nová instanční vlastnost Kategorie hostitele u výztuže a dalších prvků
- umístění jednotlivé výztuže svařovaných sítí do základové desky a dalších prvků
- zmenšení konstrukční oblast svařované sítě na jednotlivé svařované sítě
- výběr prvku výztuže nebo svařované sítě pravým tlačítkem
- párování shodných typů výztuže a výztuže svařované sítě.
- řazení výztuže, sady výztuží a svařované sítě do různých číslování
- úpravy číslování a rozdělení výztuže pro určité potřeby prezentace a dokumentace
- symboly výztuže při použití nástroje poznámky Popsat vše nepopsané
- zjednodušení pohledů se složitými sadami výztuží
- výchozí znázornění tyčí v sadách výztuží po umístění do pohledu nebo řezu
- aktualizace poznámek výztuží se změnou dat a možností prezentace v sadě výztuží
Konstrukční analytický model
- konzistentnost místní souřadnicového systému pro sloupy s nosníky a vzpěrami
- analytická připojení jsou vytvářena v libovolném směru včetně vertikálního
- tolerance pro analytická připojení počítá pouze s analytickými prvky
- tolerance pro analytická připojení se vypočte jako vzdálenost ve 3D prostoru
- hoštěné zatížení projektu nebo místního souřadnicového systému hostitele
- okrajové podmínky projektu nebo místního souřadnicového systému hostitele
Vylepšení výkonu
- Rychlejší kreslení prvků v pohledech
- Rychlejší grafika u výběru
- Zlepšení výkonu v pohledech aplikace MEP
Instalace
- 32bitový formát - pouze už jen u aplikace Revit LT
- 64bitový formát - Autodesk Revit, Revit Architecture, Revit MEP a Revit Structure
- verze souboru UniformatClassifications.txt v novém umístění
- možnost umístění kopie KeyboardShortcuts.xml do složky UserDataCache
Rozmístění
Aplikace Revit LT nepodporuje rozmístění pro zjednodušení násobné instalace.
