Pro procvičení práce s Autodesk Inventorem zde uváním nový příklad původem z Inventor World Cupu. Využijete zde nejen základní nástroje pro modelování, ale i specifický příkaz často nevyužívaný. Pokud byste měli potíže s přečtením kót z obrázku, můžete si stáhnout PDF výkres.

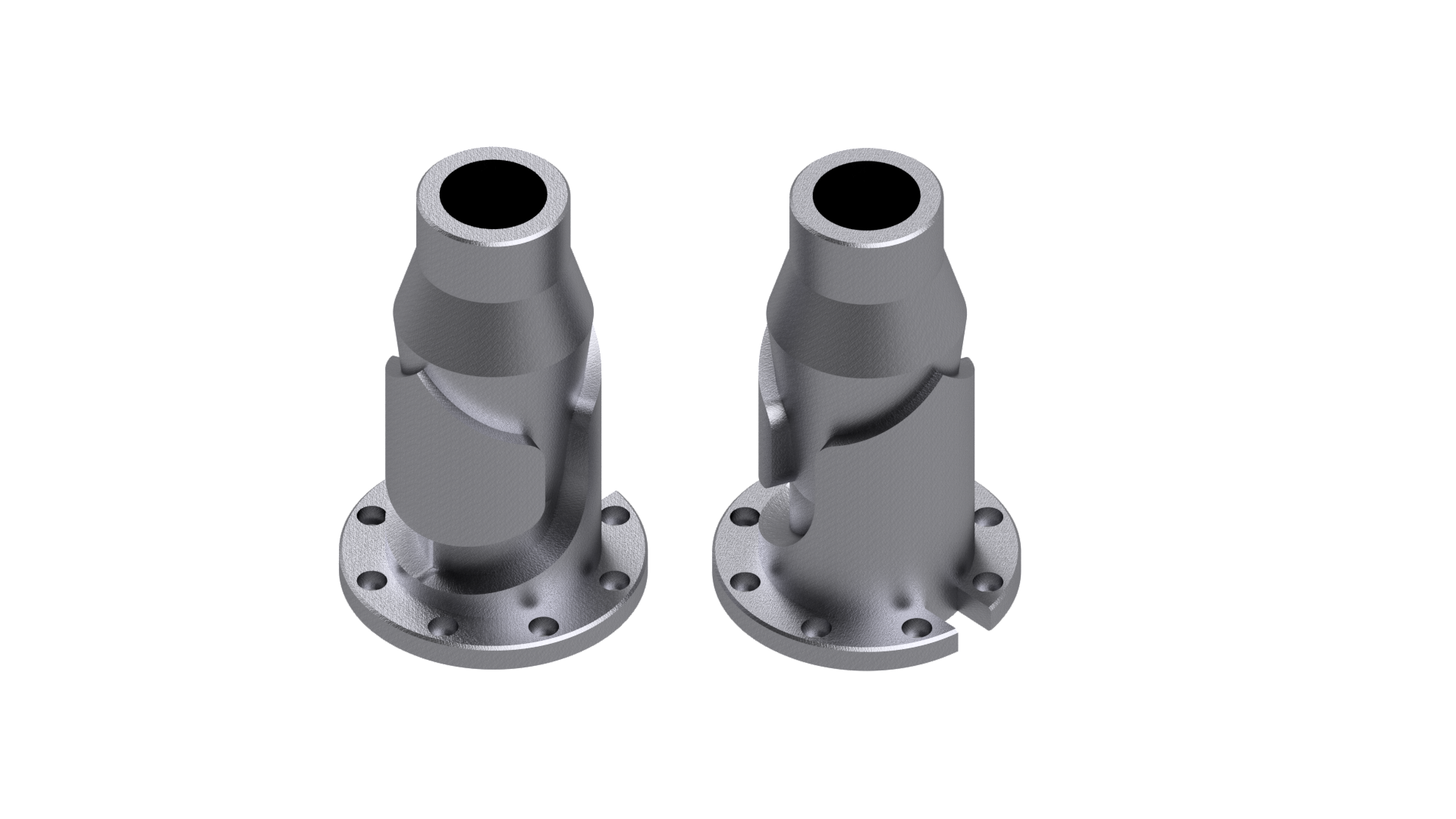

Příklad 20
Zadání dle obou listů výkresu:

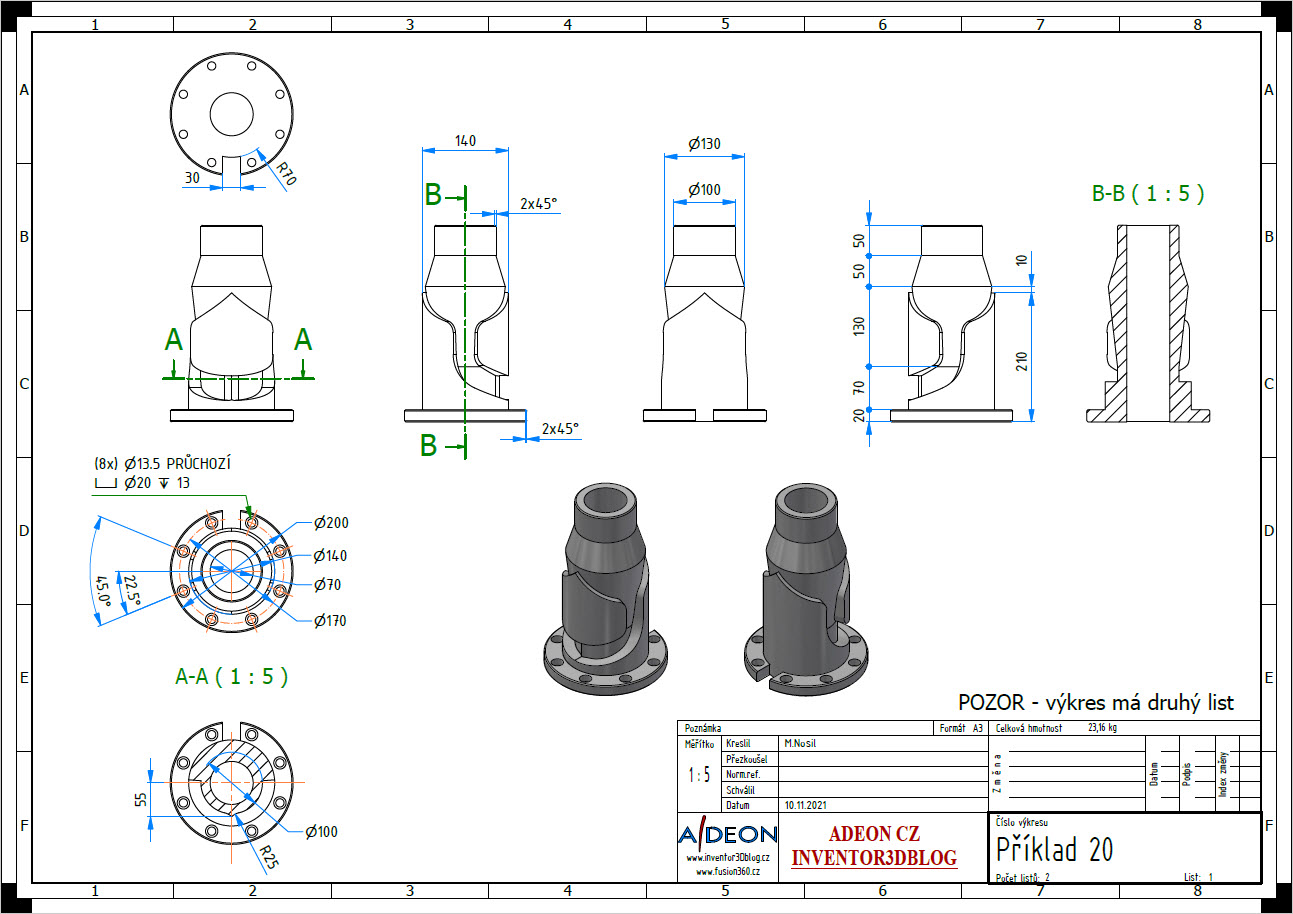

Zadání příkladu 20 část 1.

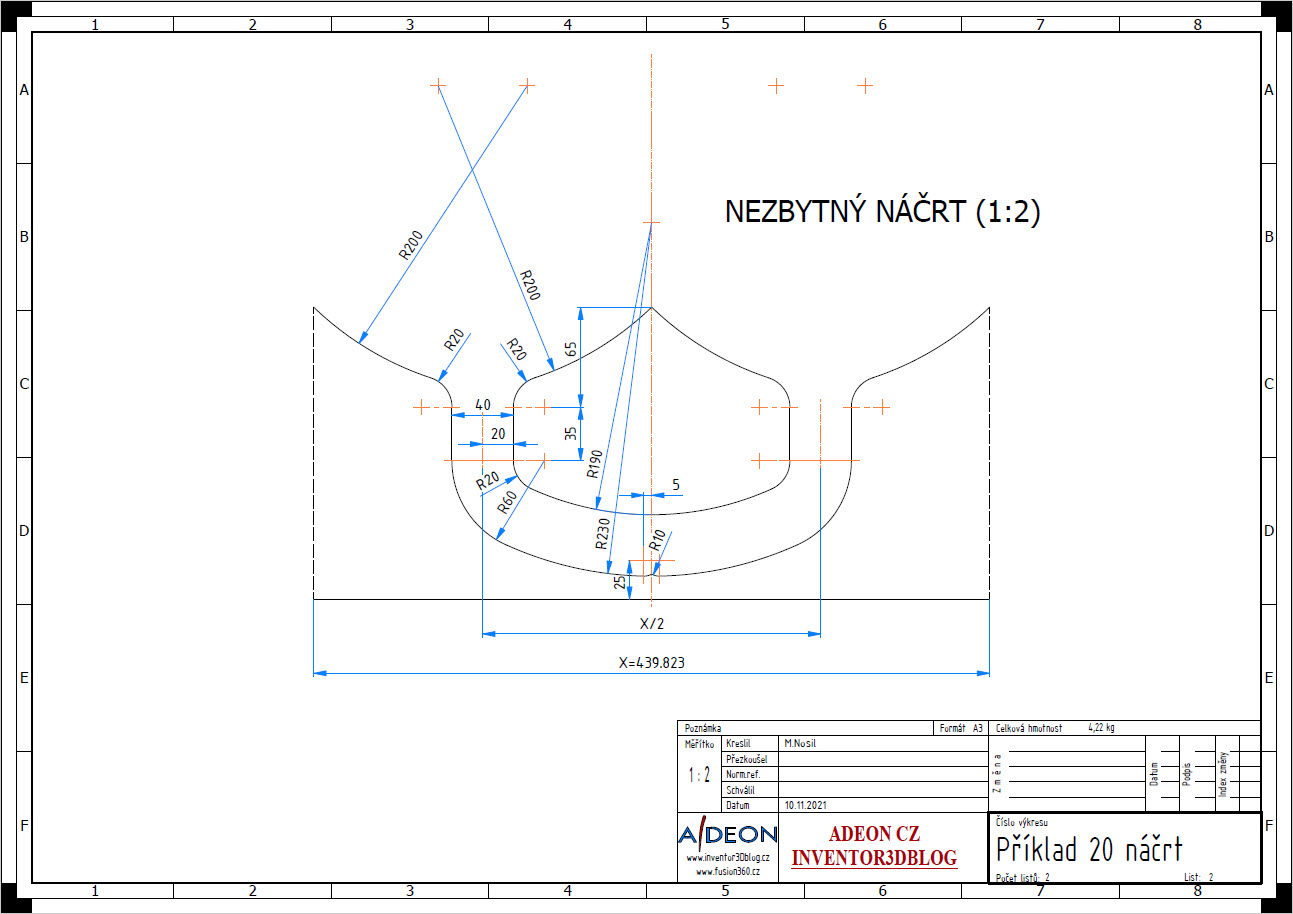

Zadání příkladu 20 část 2.
Zde můžete stáhnout výkres:
Video postup vytvoření modelu brzy zveřejním.
