Další z pravidelné řady příkladů pro vytvoření modelu v aplikaci Inventor. Vytvořte model dle zadání a porovnejte si svůj výtvor s video řešením, které následně zveřejníme.

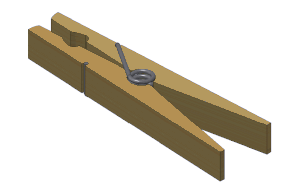

Výsledkem tohoto příkladu by měla být animace kolíčku, včetně roztažení pružiny dle GIFu níže. Nezapomeňte, prosím, vytvořit pružinu s adaptivitou a přímo v prostředí sestavy.

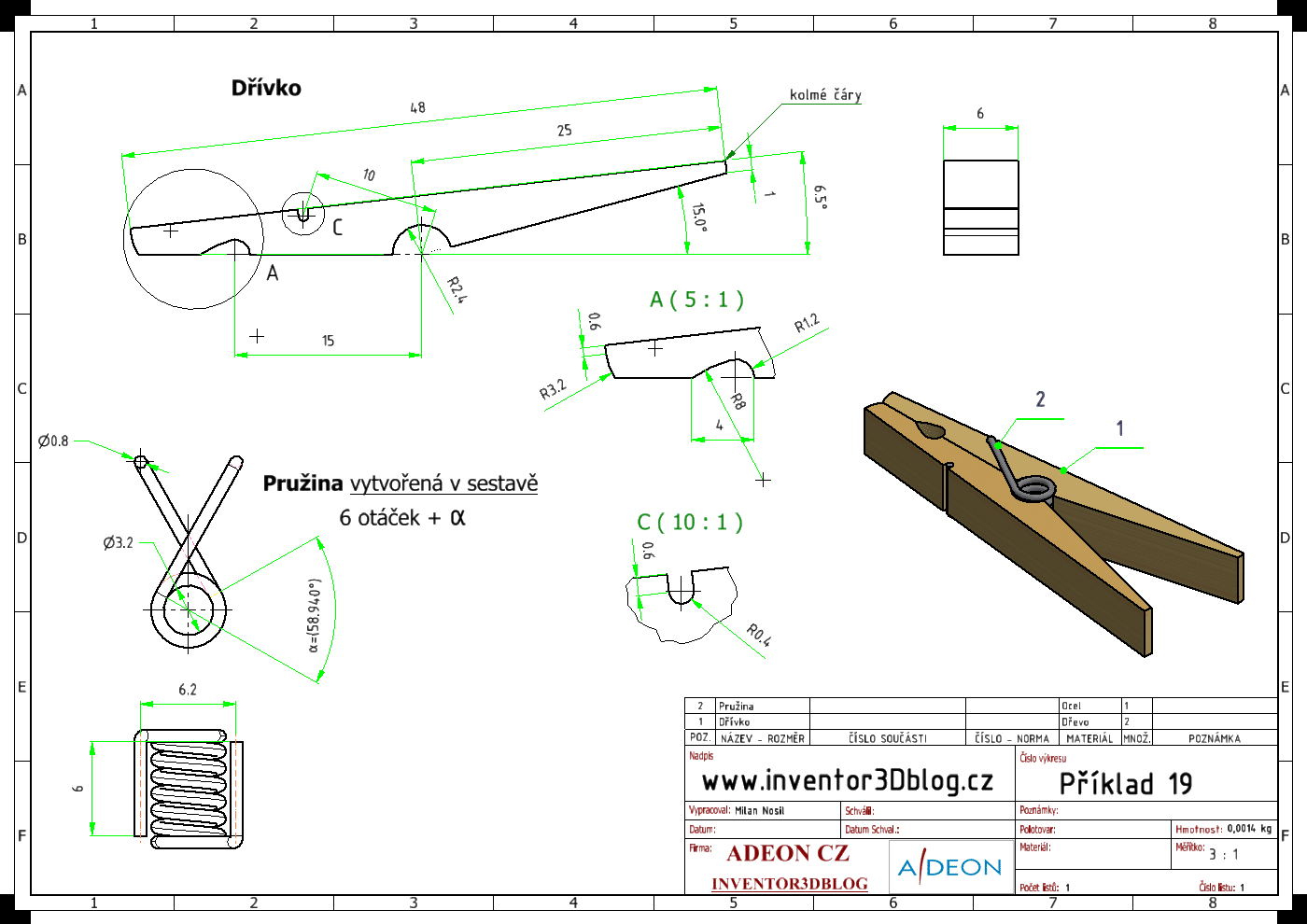

Vytvořte model dle následujícího zadání výkresu:
