V tomto článku se podíváme na přejmenování dílů pomocí Design Assistant. Správce Design Assistant spravuje spojení mezi soubory aplikace Autodesk Inventor. V Design Assistent se tedy nechají přejmenovat pouze soubory, které mají ještě nějakou část nadřazenou. To se týká dílů, které jsou například ve výkrese, v sestavě nebo vytvořené přes odvozenou součást.
Postup pro přejmenování dílů je následující:

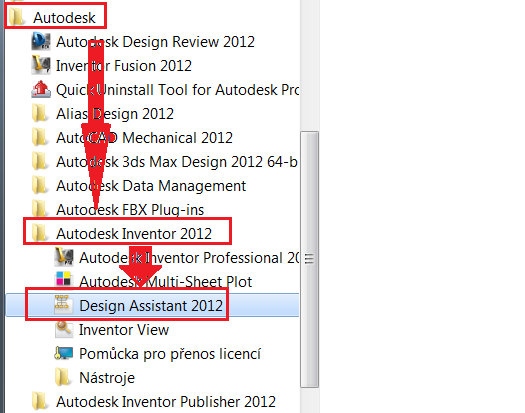

1. Otevřeme si aplikaci Design Assistant.
(Start – Všechny programy – Autodesk – Autodesk Inventor 2012 – Design Assistent 2012)

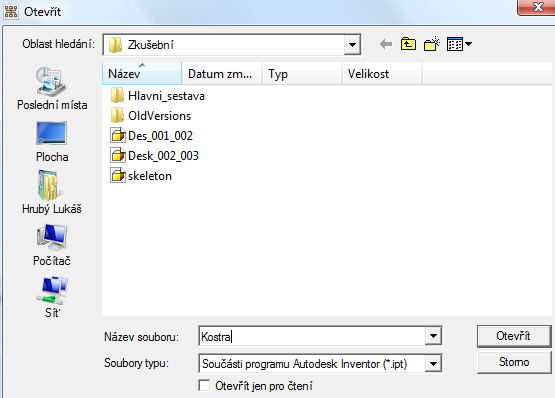

2. Klikneme na příkaz „Otevřít“.

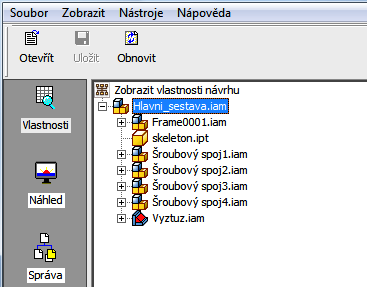

3. Vybereme nejvyšší sestavu, ve které budeme chtít přejmenovat soubor.
4. Klikneme na příkaz „Správa“.

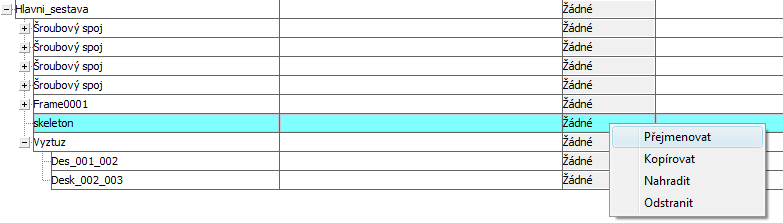

5. Nyní klikneme pravým tlačítkem na sloupec „Akce“ pro danou komponentu a vybereme příkaz „Přejmenovat“.
- V tomto případě přejmenuji název „Skeleton“.

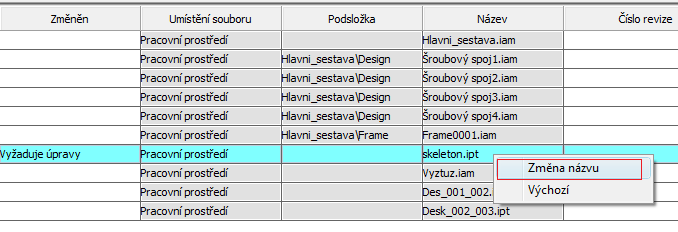

6. Klikneme pravým tlačítkem na název dané komponenty a vybereme možnost „Změna názvu“.
7.Do tabulky napíšeme nový název souboru.
- Nyní klikneme na tlačítko „Uložit“.

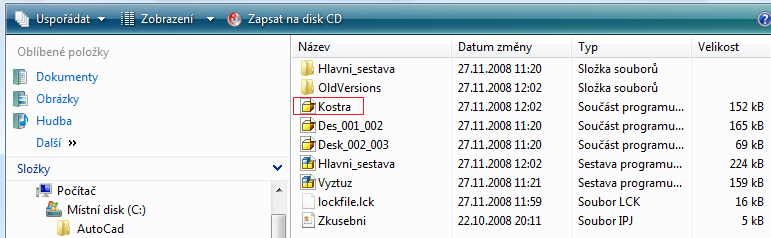

8. Nyní máme přejmenovaný název souboru.
Pokud by však díl, který chcete přejmenovat, byl použit ještě v jiné sestavě, musíte si nechat vyhledat tyto soubory (např. sestavu) a ještě před uložením si spojenou sestavu nechat zaktualizovat. Nyní můžete změny uložit.
