Autodesk Revit - Popisky automaticky nepopsatelných kategorií

Dnešní příspěvek by mohl být užitečný uživatelům Revitu, zabývajících se zpracováním prováděcí dokumentace.

Týká se používání popisků u některých kategorií. Některé kategorie totiž zatím na standardní popisky nereagují a tak si uživatel většinou pomůže náhradním plánem „B“ a to ručním popisem. Na vykresleném papírovém výkresu je to už potom jedno, jakým způsobem se tam ty popisky dostaly. Trochu to ale odporuje zásadám Revitu a to - mít všechno pod automatickou kontrolou s automatickou aktualizací.

Následující řádky se tedy budou týkat popisování okapů a podbití, které se běžným popiskům vymykají a tudíž jsou automaticky nepopsatelné.

Varianta číslo 1

Pomocí textu uvedeného v definici materiálu použitém na objektu

Tímto způsobem se dá v podstatě obejít jakýkoliv objekt v Revitu, který nemá zatím vlastní kategorii na popisky anebo jiný podobný „povahový rys“ nebo se nedá použít ani popisek násobných kategorií.

Postup:

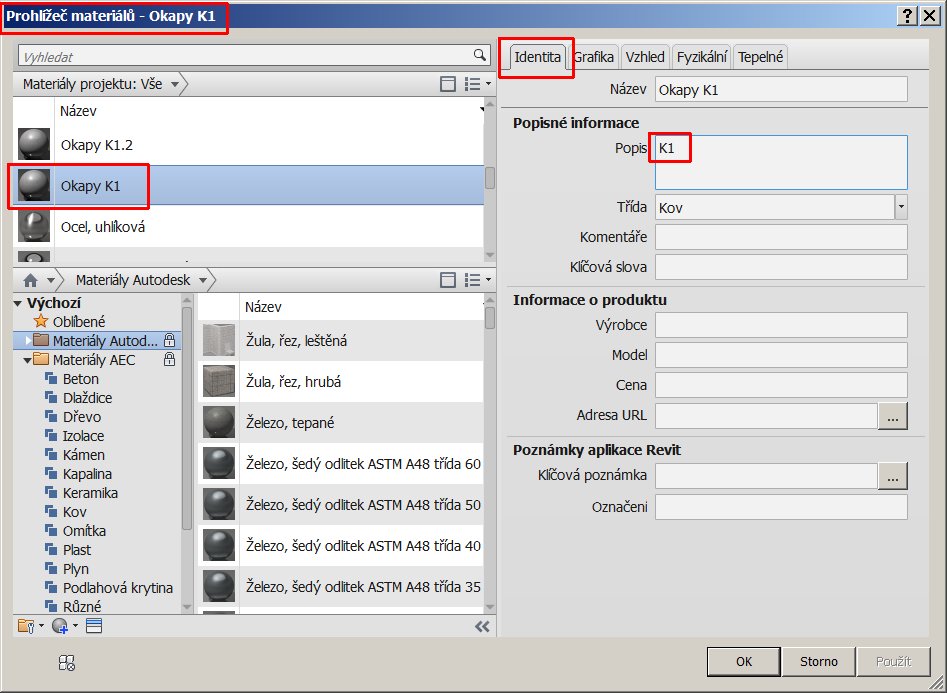

1. založte si materiál s názvem třeba Okap K1

2. ve vlastnostech (na kartě Identita) mu zapište budoucí značku tohoto výrobku, třeba K1

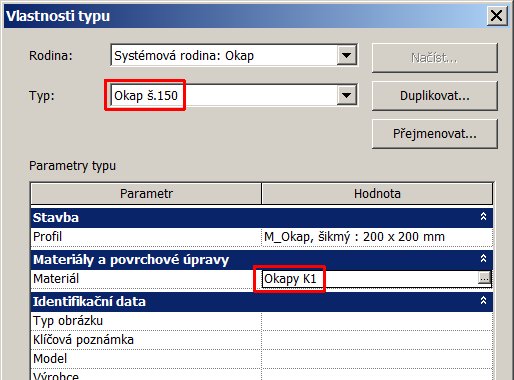

3. materiál přiřaďte konkrétnímu typu okapu

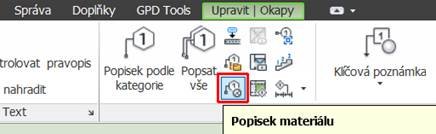

4. spusťte si nástroj Popisek materiálu

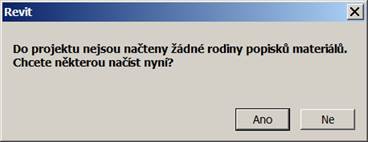

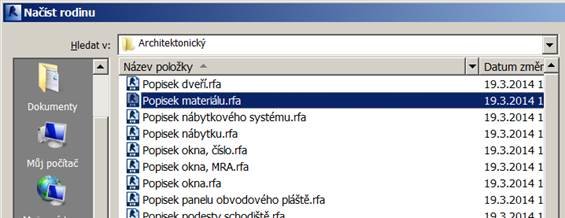

5. a ze standardní  instalace si načtěte si rodinu Popisek materiálu

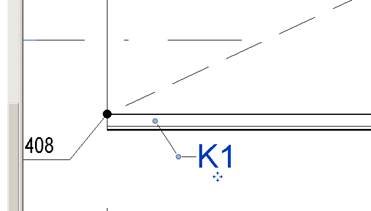

6. potom ukažte na okap s nastaveným materiálem a umístěte někam vzniklý popisek



Poznámky:

Nevýhodou této metody by snad mohl jen být případný větší počet „fiktivních“ materiálů při větším počtu „bezpopisných“ objektů vyžadujících navíc souběžně různé označení.

V případě vykazování textů jen v tabulkách/výkazech se dá použít popis uvedený v některém volném parametru přímo v typu systémové rodiny okapu, tam je ta kategorie už totiž kupodivu podporovaná...



Varianta číslo 2

Pomocí klíčových poznámek (s malou fintou na závěr)

Postup:

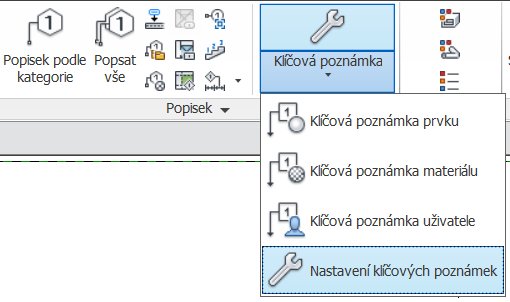

1. z karty Poznámky na panelu Popisek spusťte si nástroj Klíčová poznámka prvku

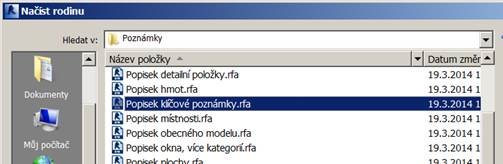

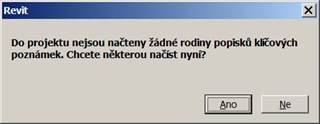

2. pokud nemáte, načtěte si standardní rodinu Popisek klíčové poznámky

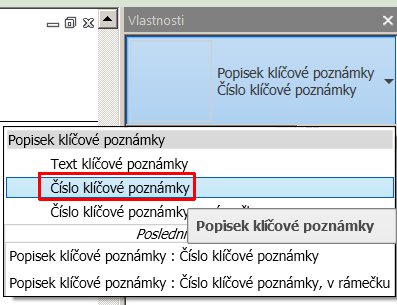

3. Jako typ rodiny si v panelu Vlastnosti vyberte Číslo klíčové poznámky

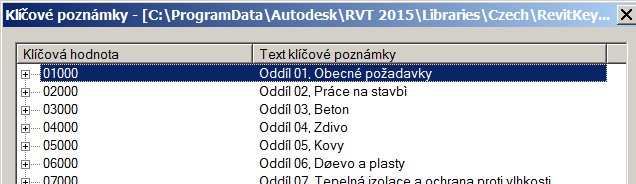

4. Ukažte na okap a v okamžiku, kdy se objeví okno se seznamem klíčových poznámek, ho klávesou ESC zrušte tak, až se přeruší i vkládání další klíčové poznámky (to je ta malá finta na závěr)

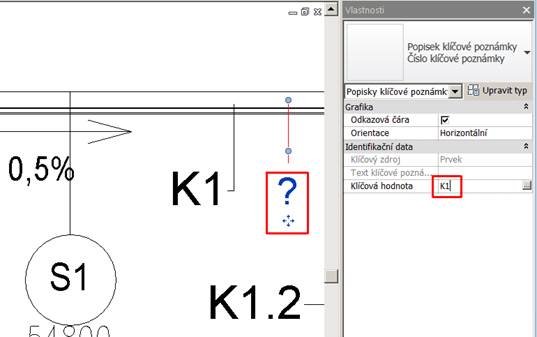

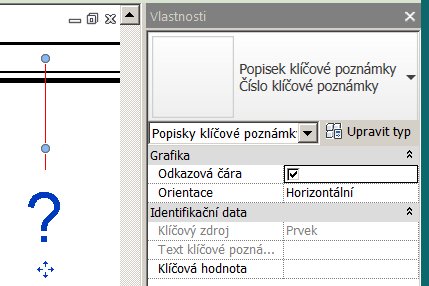

5. Vyberte umístěný popisek



6. v panelu Vlastnosti vyplňte požadovaný text, třeba K1

7. Hotovo...

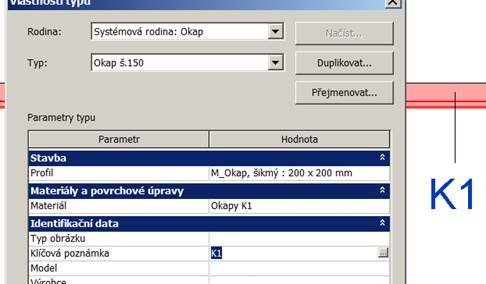

Text poznámky se dá vyplnit také i později přímo v typu okapu - v panelu Vlastnosti typu v sekci Identifikační data u parametru Klíčová poznámka...

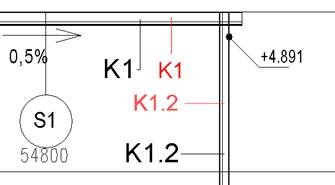

A výsledný popis...

Poznámka:

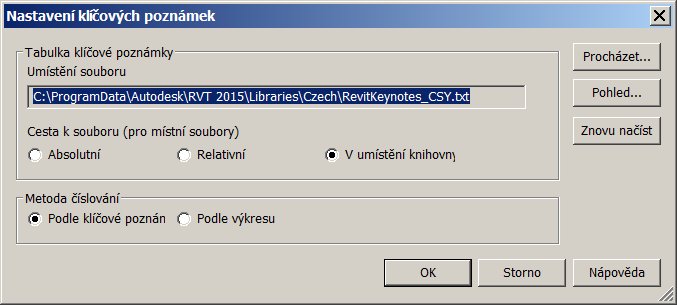

Pokud by Revit neznal žádný soubor s klíčovými poznámkami, proveďte kontrolu a nastavení pomocí nástroje Nastavení klíčových poznámek (karta Poznámky, panel Popisek)

Dle mého názoru, druhá metoda pomocí klíčových poznámek se mi jeví jako elegantnější a z pohledu systémovosti i vhodnější.
