V dnešním příspěvku se podíváme na problematiku vytvoření podbití střechy na šikmých rovinách.
Podbití na šikmině

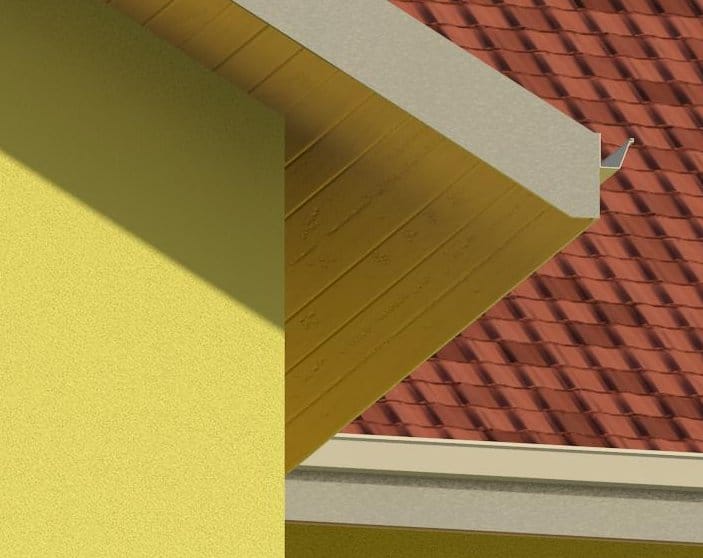

Ze dvou následujících ukázek celkem dobře vyplývá, že podbití na té druhé se nám bude líbit asi více.
1. Podbití rovnoběžně se stropní konstrukcí.
Podbití rovnoběžně se stropní konstrukcí

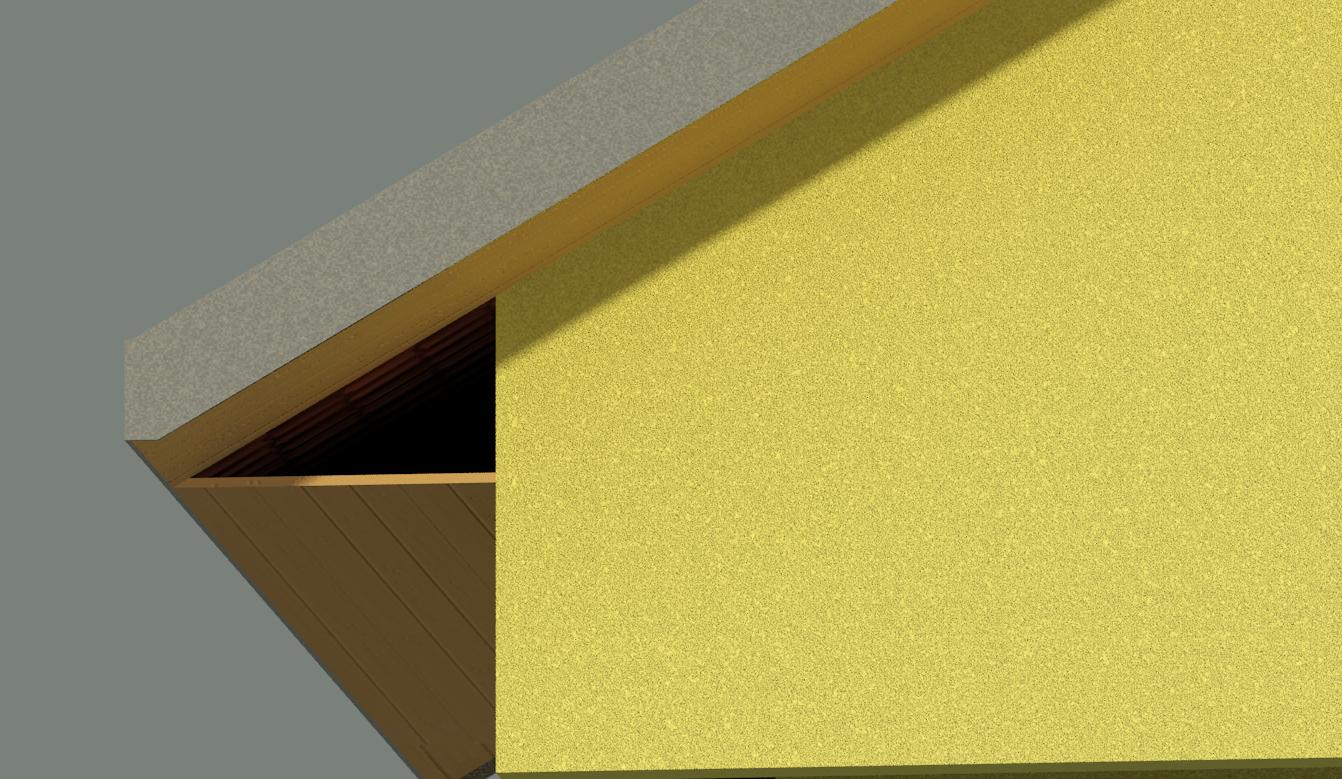

Bližší pohled na vodorovné podbití
Vodorovné podbití
2. Podbití šikmé, „přilepené“ k jednotlivým střešním rovinám
Podbití rovnoběžně se střešní rovinou

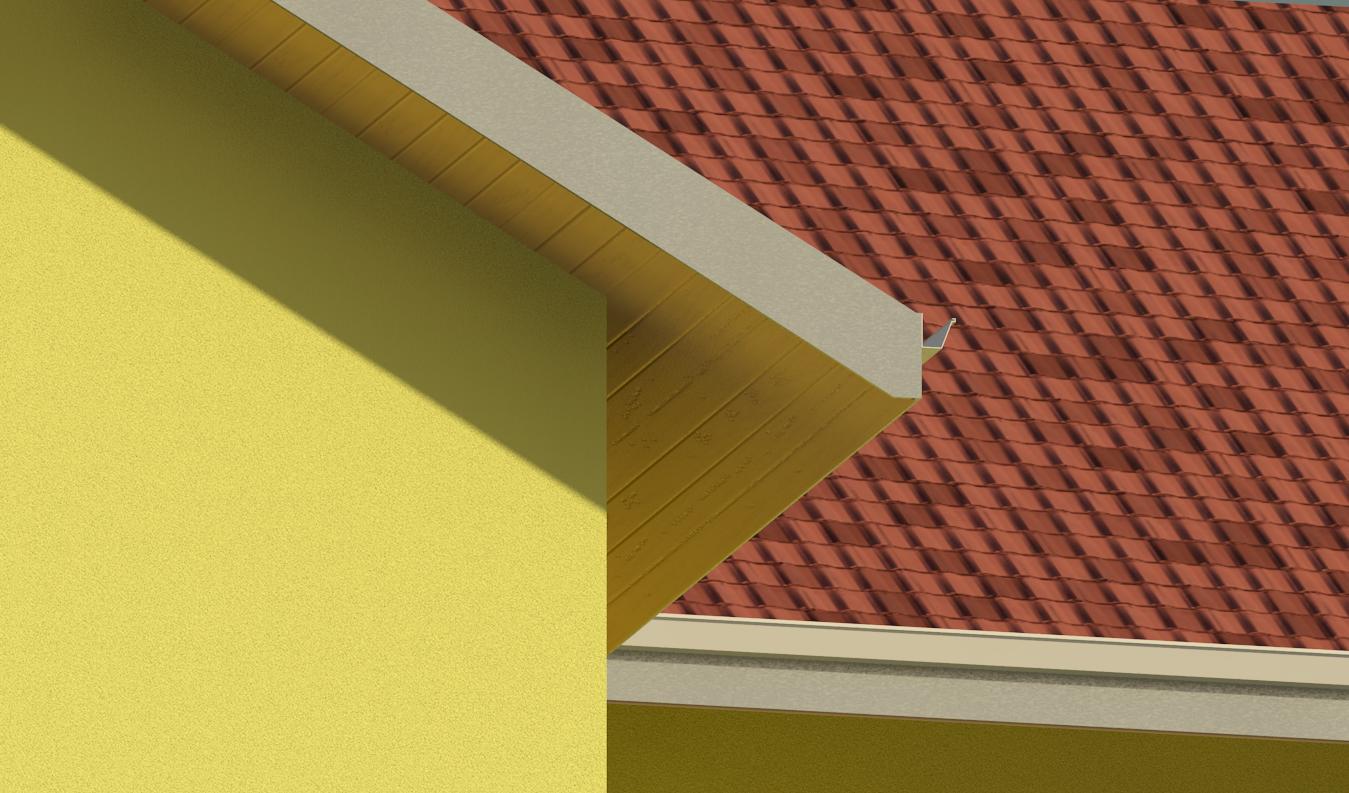

Bližší pohled na šikmé podbití
Šikmé podbití
K funkčnosti nástroje pro podbití střechy dlužno říci, že obsahuje také možnost vytvoření dodatečného „sklonu“ a to pomocí sklonové šipky. V rámci obrysu budoucího podbití lze ale současně použít jen jednu šipku, takže úloha pro vytvoření podbití na všech sklonech střechy se nutně rozpadá na mnoho samostatných obrysů podbití s vlastními šipkami.
Křížení dvou podbití (ve sklonu a vodorovné) v rohu

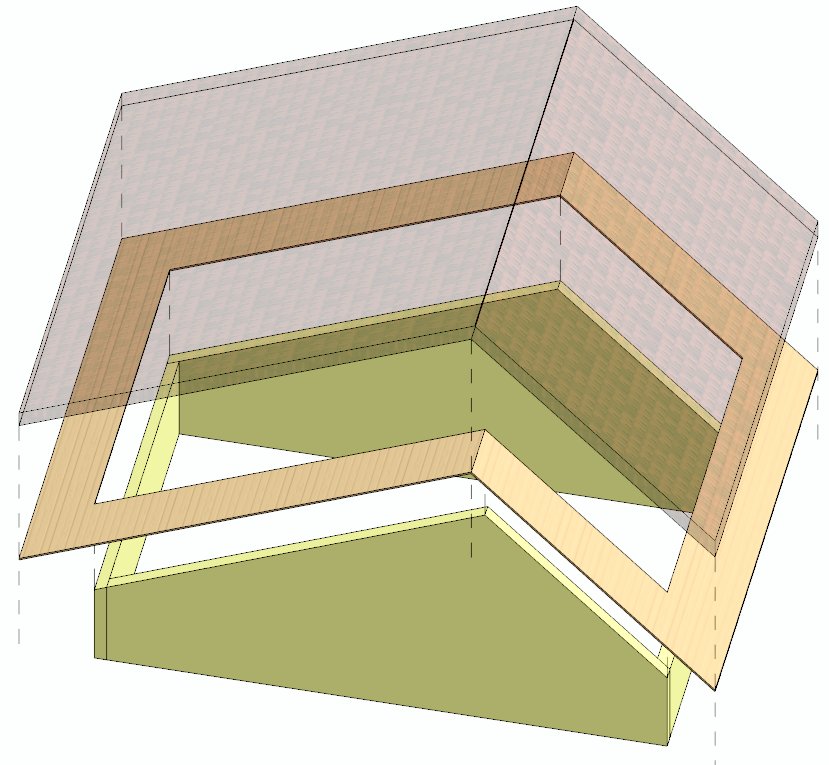

 1. Křížení dvou sklonů podbití |

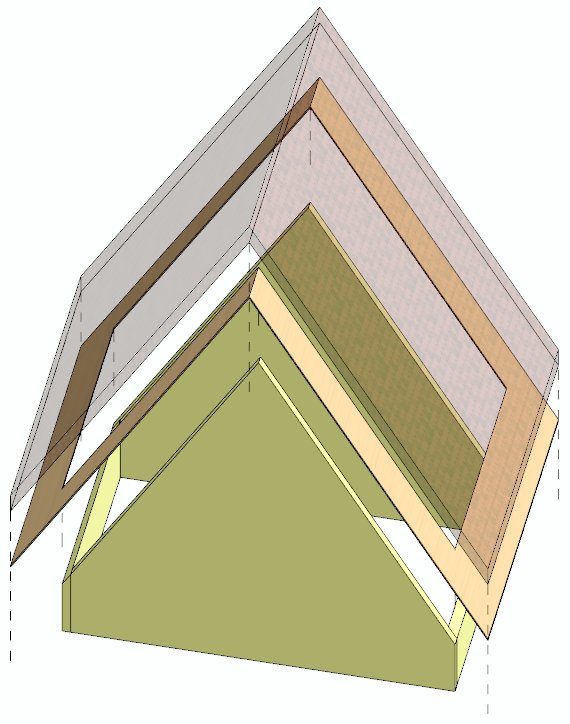

 2. Křížení dvou sklonů podbití |

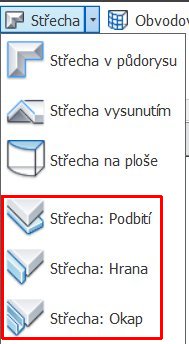

U nástroje Střecha je možné použít tři různé typy zakončení okrajů střechy (podbití, hrana a okap).
Tři typy okrajů střechy
Jak již bylo v první ukázce vidět, nástroj podbití se hodí spíše na podbití vodorovné. Jak tedy vytvořit to podbití šikmé?
Celý trik spočívá v tom, že se pro nové podbití využije nová kopie původní střechy s drobnými úpravami.
Postup vytvoření šikmého podbití.
- Vybereme stávající střechu (vytvořenou nástrojem Střecha v půdorysu)

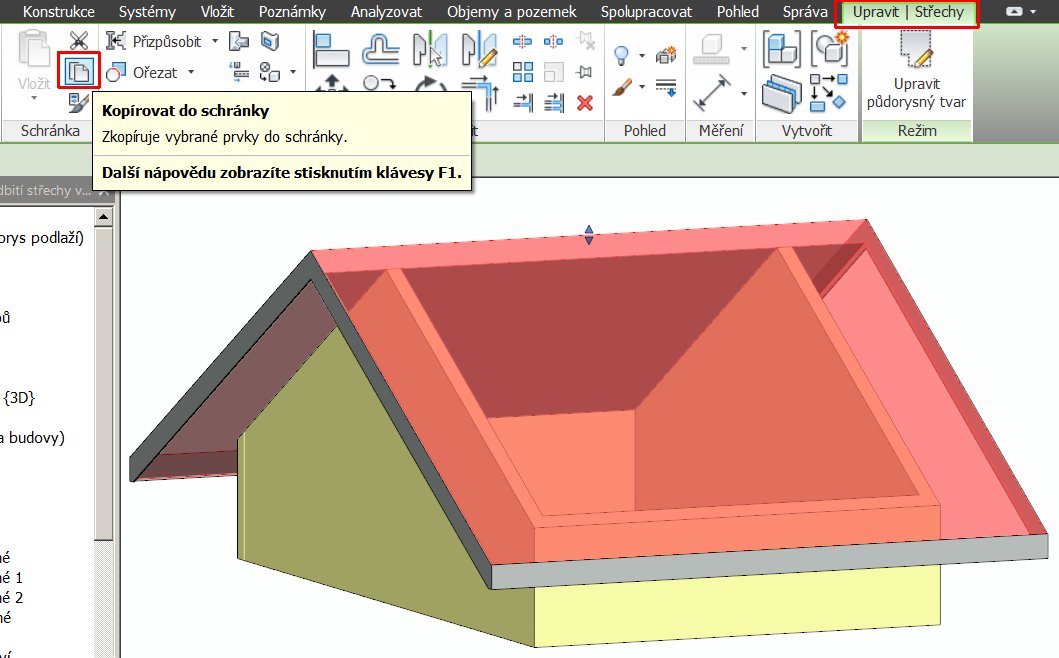

- Klikneme na nástroj Kopírovat do schránky
Výběr střechy

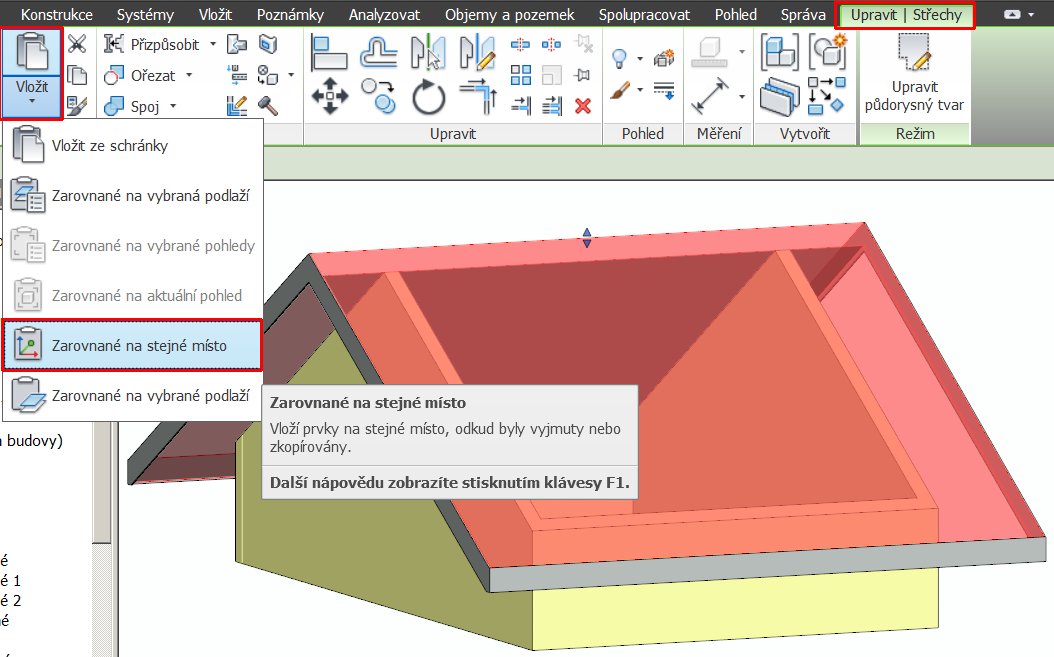

- Rozbalíme nástroj Vložit a vybereme volbu Zarovnané na stejné místo
Vznik kopie střechy
- Kopii původní střechy ihned využijeme (zůstává automaticky jako vybraná) a změníme ji v panelu Vlastnosti na konstrukci podbití (pozor – ne ve smyslu Kategorie, ale pouze jen co do tloušťky a druhu materiálu). Klikneme na tlačítko Upravit typ.
Nový typ

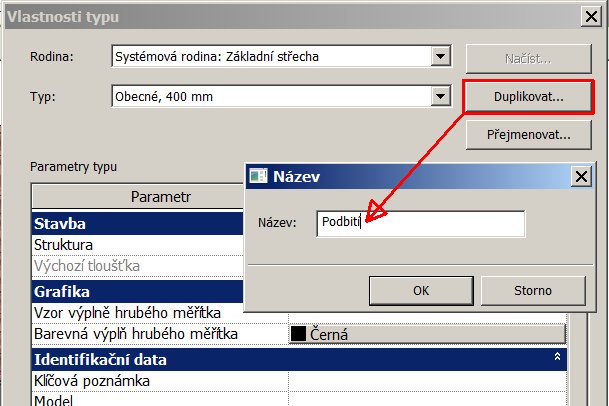

- Klikneme na tlačítko Duplikovat... a pojmenujeme nový typ „střechy“ jako podbití.
Duplikace na nový typ

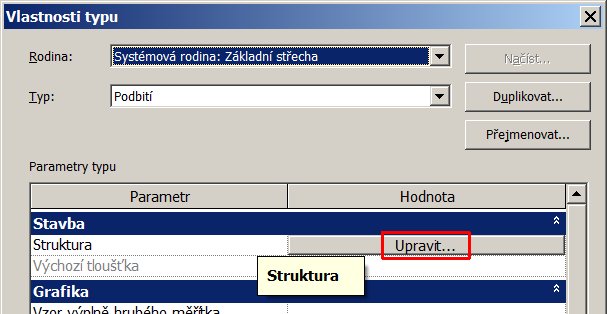

- Kliknutím na tlačítko Struktura upravíme vlastní strukturu podbití
Úprava struktury podbití

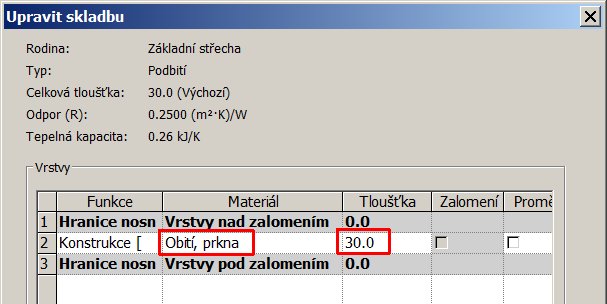

- Nastavíme materiál a tloušťku
Změna materiálu a tloušťky

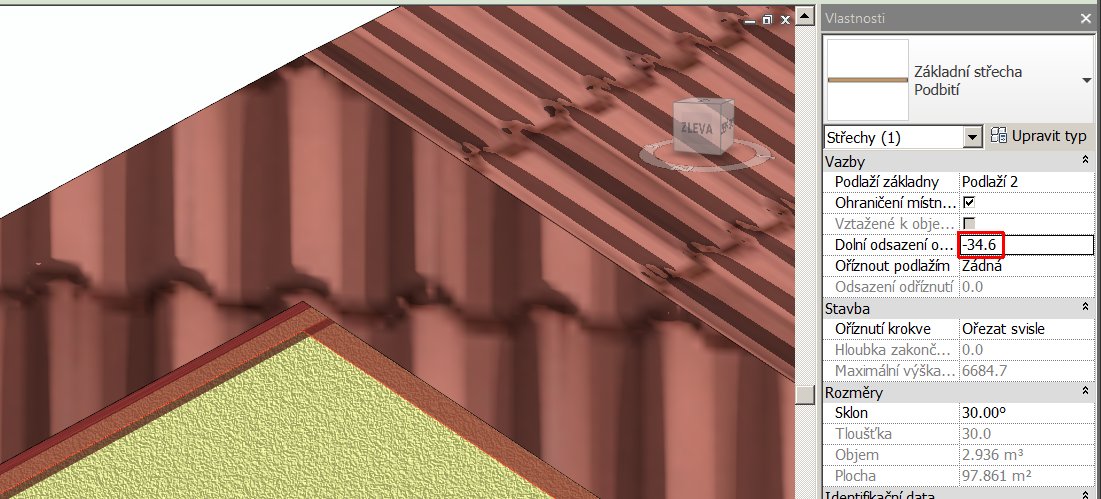

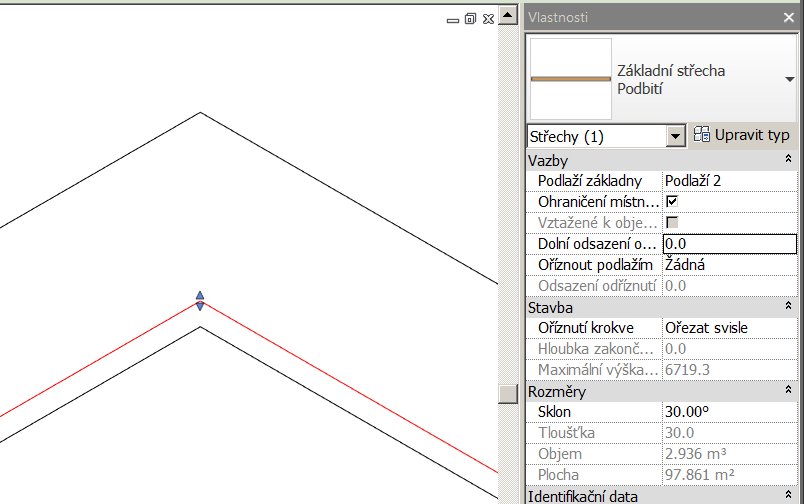

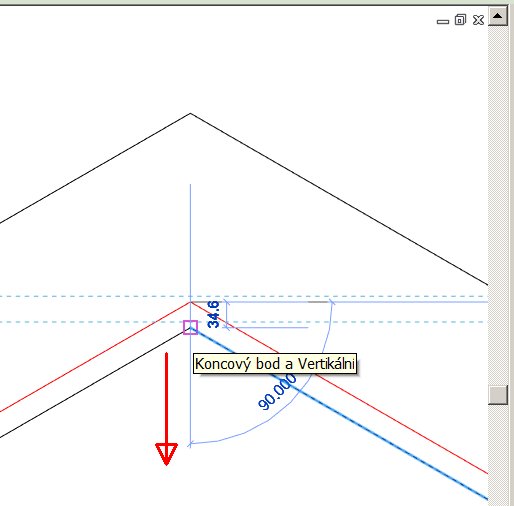

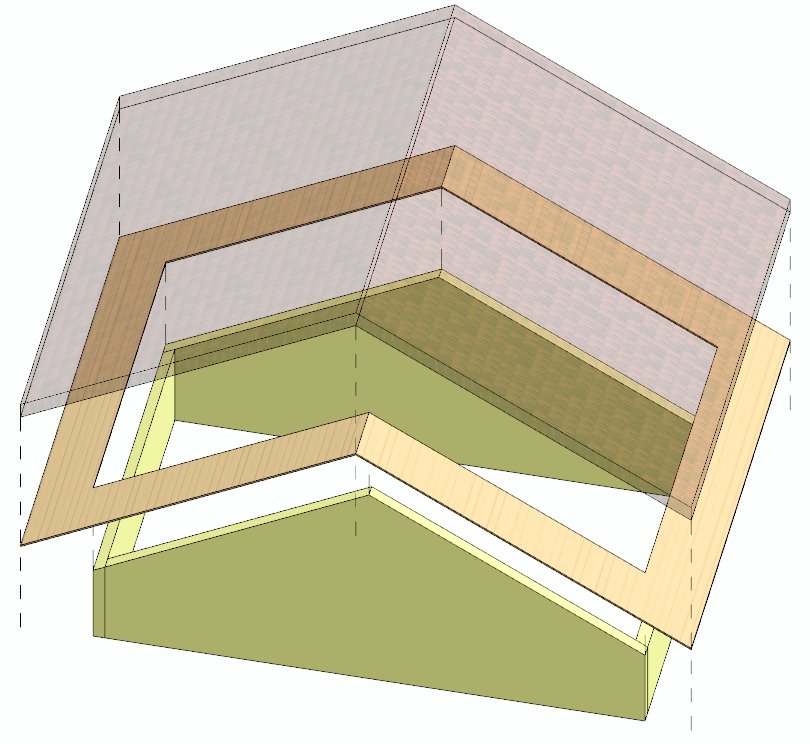

- Přesuňme se nyní do vhodnějšího pohledu (např. řezu) a posuňme nové podbití do správné výšky.
 Výběr podbití |
 Posun podbití |
- Pokud je nové podbití ve správné poloze, zbývá ještě jedna úprava a to vyřezání vnitřní části tak, aby zůstal jen vnější „venkovní“ pás simulující podbití.
Posunuté podbití

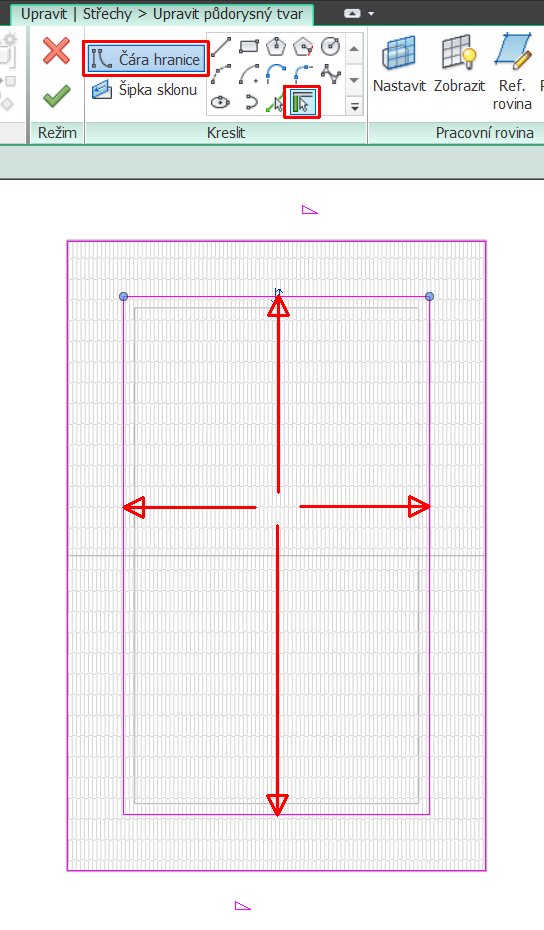

- V půdorysu vybereme podbití a doplníme vnitřní uzavřený profil. Nejpravděpodobnější metodou výběru bude nejspíše varianta výběru stěn pod střechou-podbitím.
Úprava profilu podbití

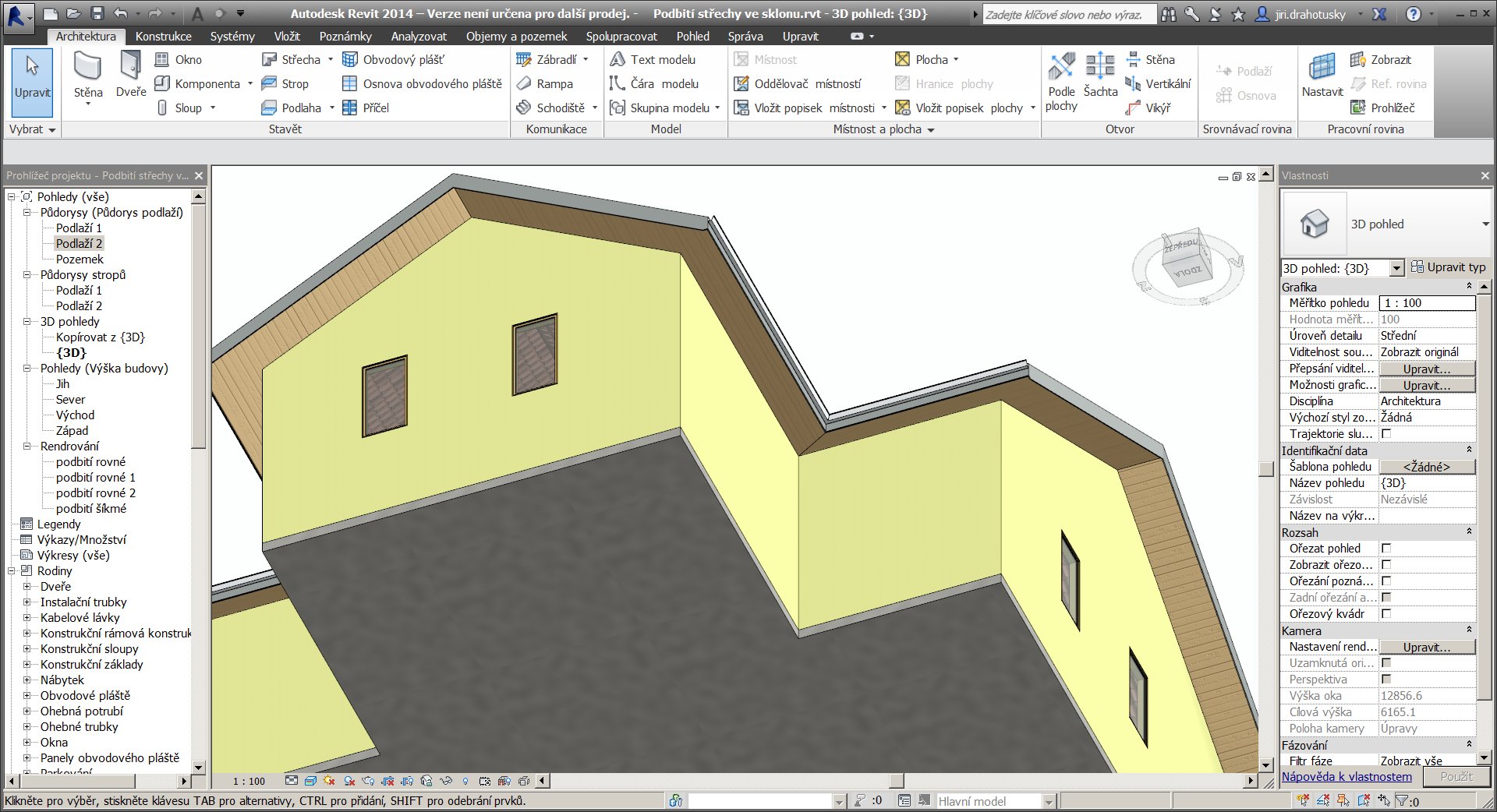

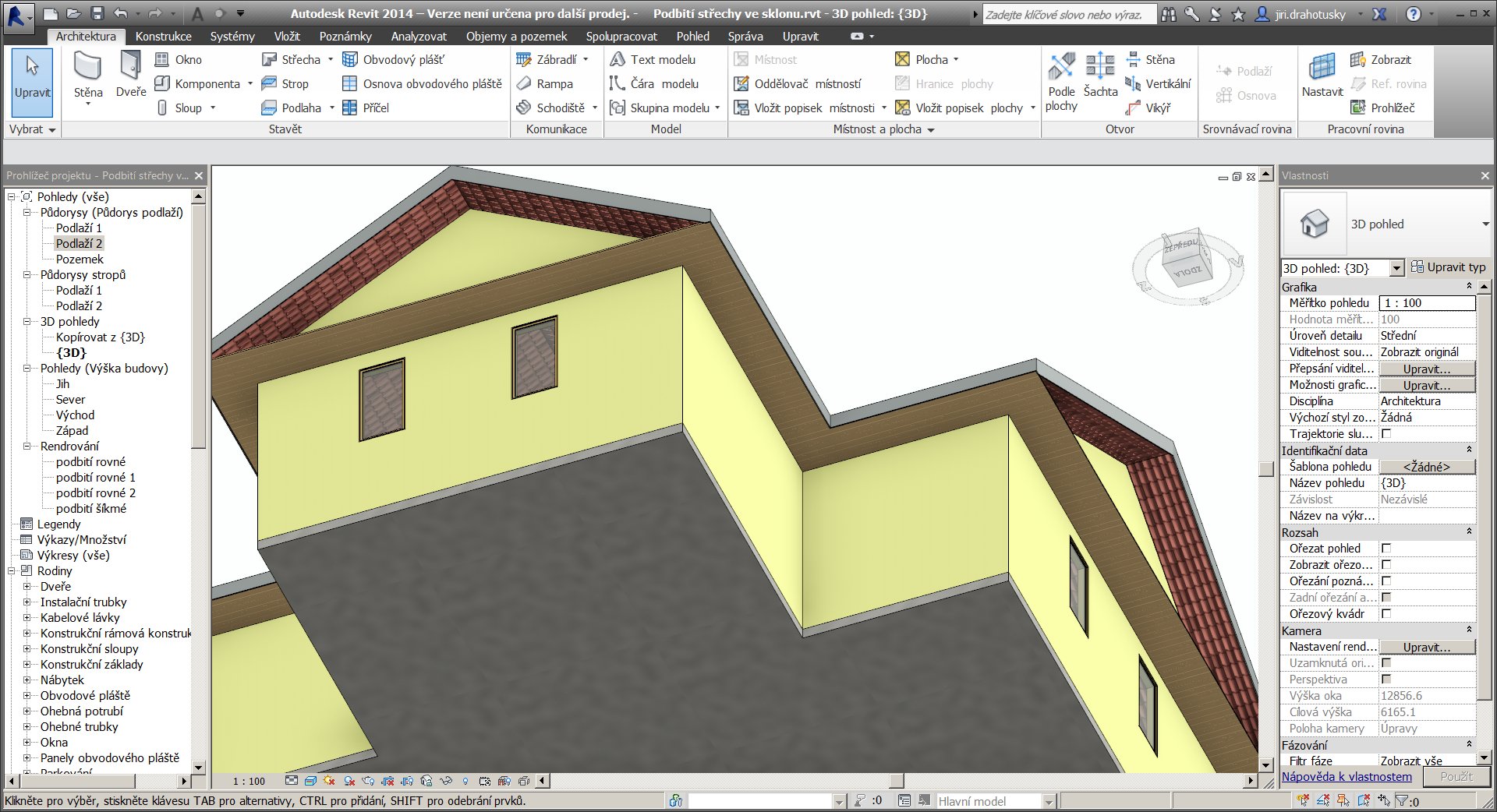

- Po dokončení vznikne podbití, přimknuté ke střešním rovinám (pod úhly 30°). Pro lepší přehlednost v následujícím obrázku byl 3D pohled zamknut a upraven nástrojem Přemístit prvky.
Vytvořené podbití pod úhly 30°
Promítnutí změn úhlů všech rovin střechy na 60°
Změna úhlů rovin střechy na 45° a 25°
A co na toto podbití řeknou výkazy?

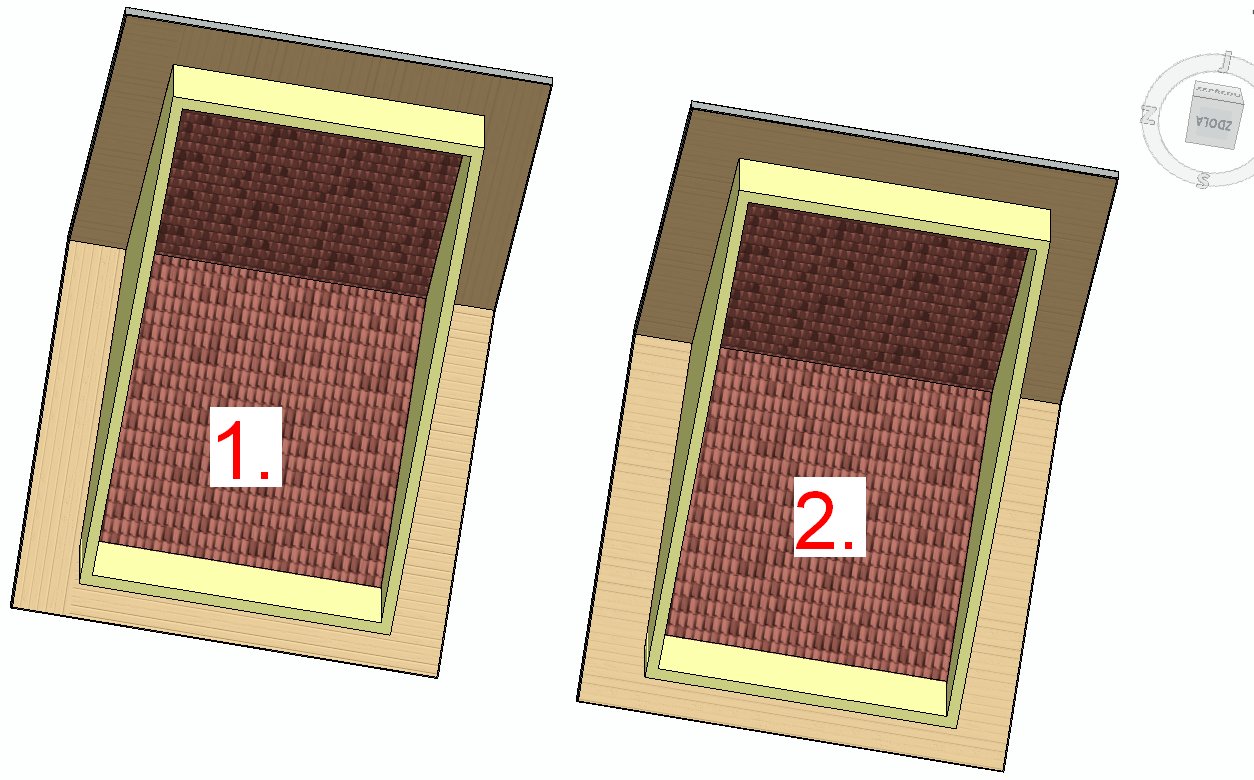

V následující ukázce jsou rozměrově dva identické objekty.
První střecha má podbití složené postupně ze šesti samostatných podbití vytvořené běžným nástrojem Střecha: Podbití.
Druhá střecha má jediné souvislé podbití, vytvořené výše popsaným způsobem ze střechy.
Spodní pohled na podbití

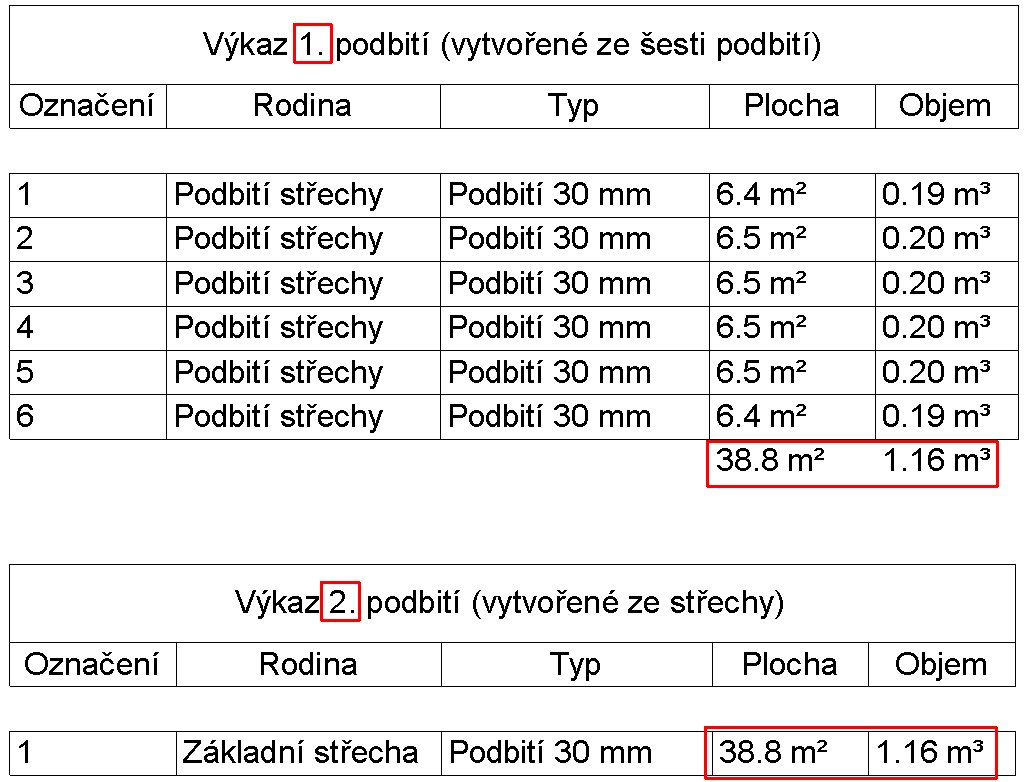

V sestavených výkazech jsou vidět podrobnosti objektů podbití a dostupná data (např. plocha a objem). Jak je vidět, hodnoty jsou shodné.
Srovnávací výkazy obou metod
