V případě, že budete potřebovat zobrazit souřadnice pro všechny komponenty na isometrii. Existuje pro to celkem jednoduchý postup jak toho docílit.
Pomocí XML editoru si otevřete soubor IsoConfig.xml

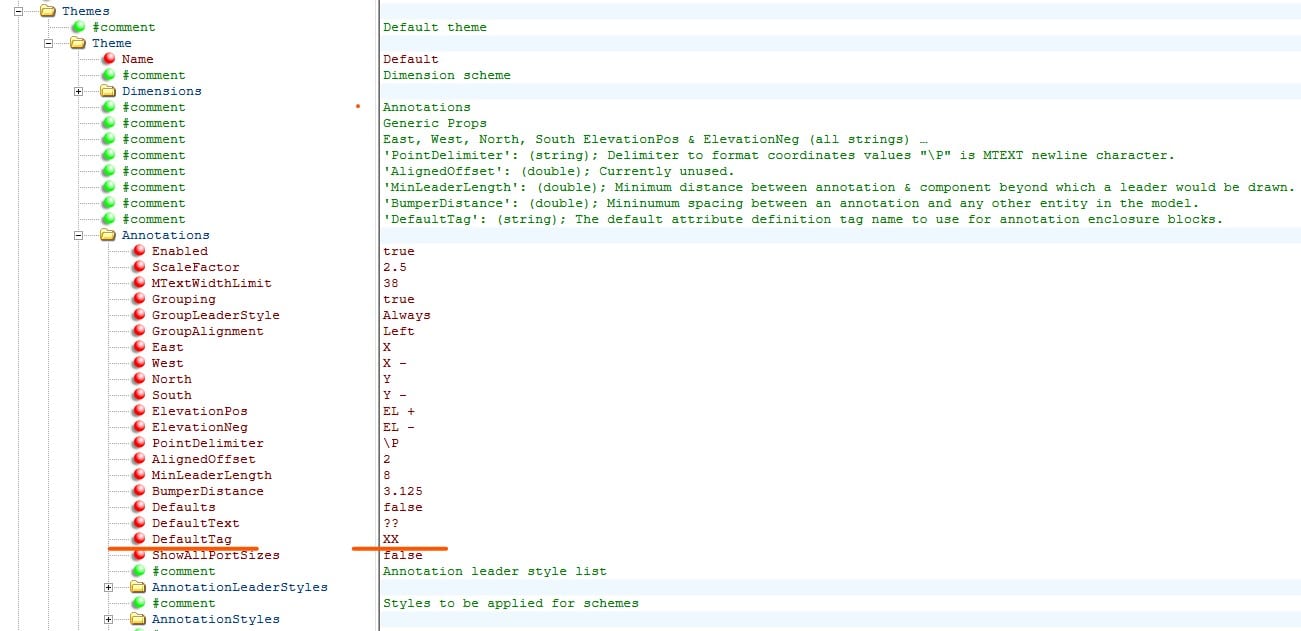

Vyhledáte písmena XX a poté se přesunete na položku ComponentScheme -> FieldWeld
IsoConfigDefinition -> Themes -> Theme -> Annotations -> AnnotationSchemes -> ComponentScheme -> FieldWeld

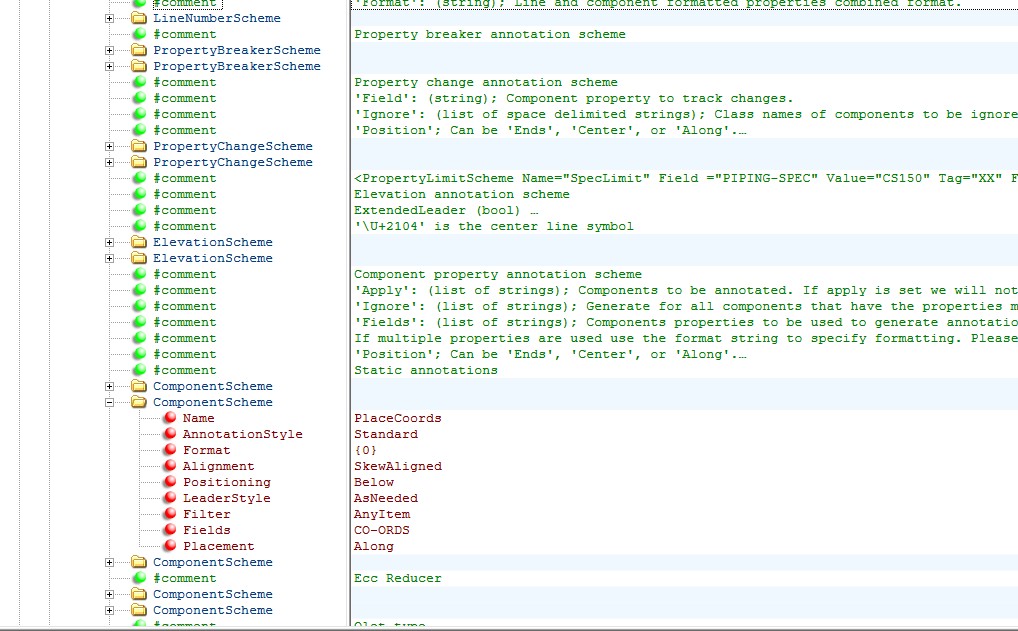

Provedeme duplikaci ComponentScheme -> FieldWeld a přepíšeme na následující hodnoty.
Name: PlaceCoords
AnnotationStyle: Standard
Format: {0}
Alignment: SkewAligned
Positioning: Below
LeaderStyle: AsNeeded
Filter: AnyItem
Fields: CO-ORDS
Placement: Along

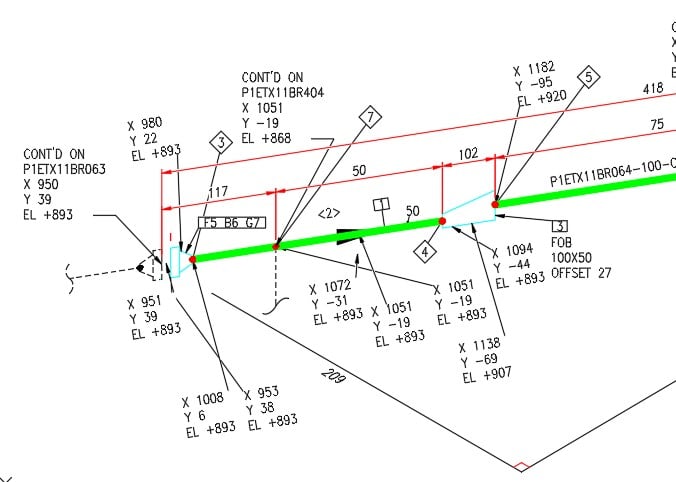

Výsledná isometrie by měla vypadat asi takto:
