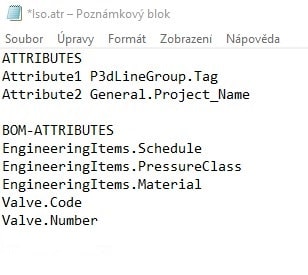

V průzkumníku Windows otevřeme složku projektu -> Isometric -> např. Final A2 -> iso.atr
Doplníme do BOM-ATTRIBUTES
Valve.Code
Valve.Number
Uložíme a zavřeme editor
Vytvoření nového izometrického bloku
Otevřeme si nastavení projektu -> Isometric DWG Settings -> Symbol and Reference
Edit Isometric Symbols…
a vyhledáme název bloku AnnoInsulation with Tracing, který otevřeme.
Dejte uložit jako ValveTag

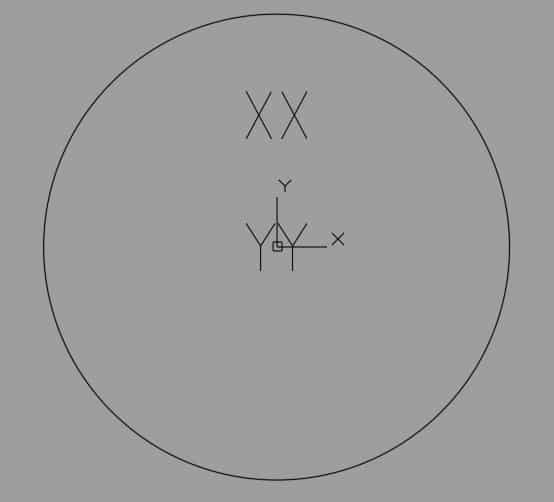

Odstraníme grafiku a necháme pouze XX a YY
Vytvoříme kružnici 5mm z středu 0,0,0
Uložíme

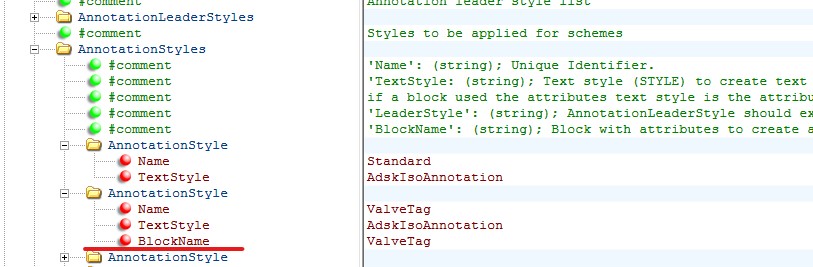

Otevřeme IsoConfig.xml a v ní vyhledáme slovo Styles to be applied for schemes
a provedeme duplikaci Annotation Style
Přepíšeme Name na ValveTag
Vytvoříme BlockName s názvem ValveTag

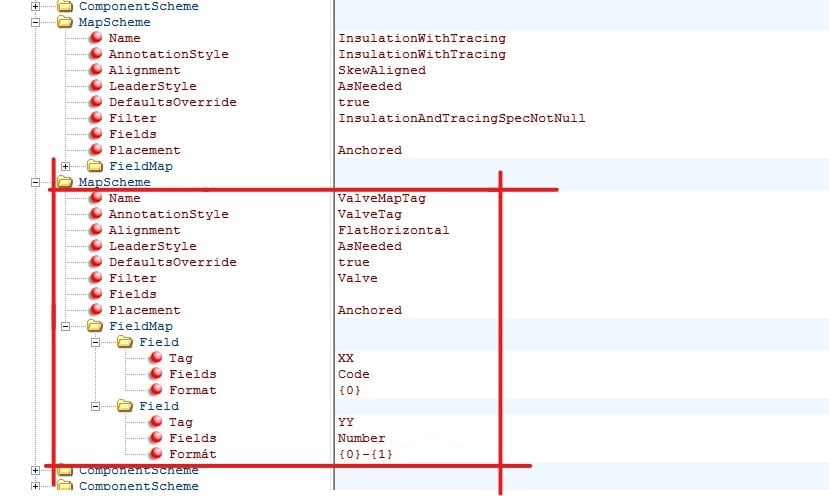

Vyhledáme MapScheme a provedeme duplikaci
Dle přiloženého výstřižku provedeme úpravy
Uložíme
