Autodek Revit - Papírový model

Potřebujete svému zákazníkovi ukázat budoucí stavbu v podobě papírového modelu, kdy ještě nejsou důležité barvy ani materiály? Potom se podívejte na následující tip.

Tím tipem je použití nástroje pro fáze s určitým nastavením.

K vytvoření dojmu papírového vzhledu modelu využijeme založení nové fáze. Tento malý zásah nebude mít přitom žádný vliv na proces vlastního návrhu modelu.

Jak tedy na to?

V projektu si vytvoříme tzv. budoucí fázi s názvem Papírový model.

Z karty Správa na panelu Fázování si spusťte nástroj Fáze.

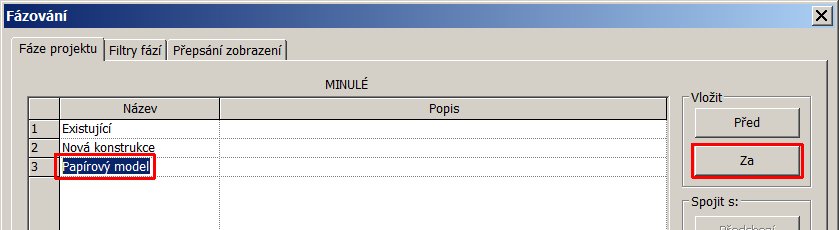

Za poslední fází projektu si vytvořte naši fázi Papírový model.

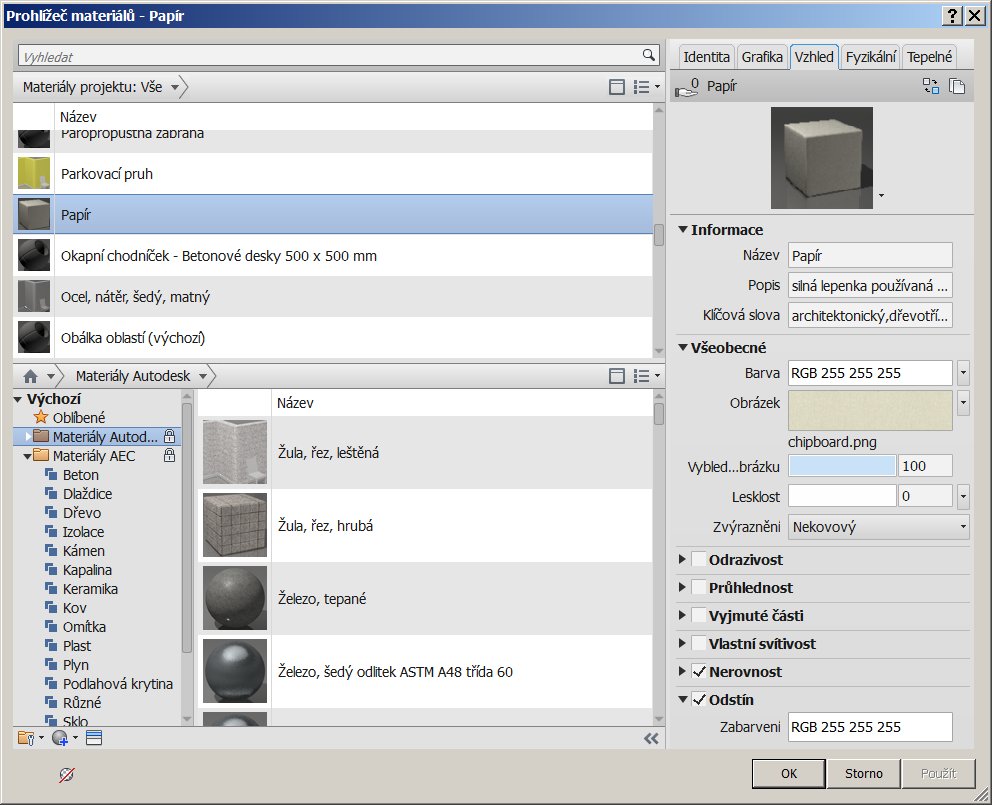

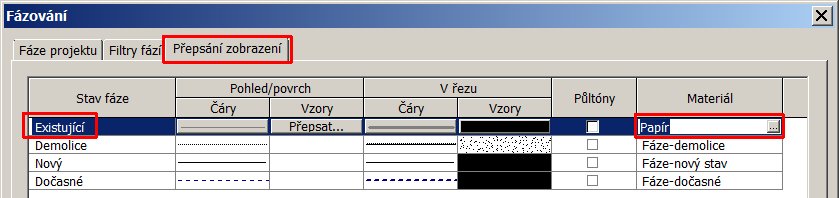

Dále si na kartě Přepsání zobrazení upravte u stavu fáze Existující materiál. Tento materiál si nastavte tak, aby po vyrendrování připomínal bílý papír.

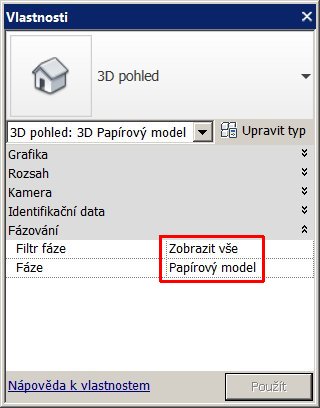

Nyní si z výchozího 3D pohledu {3D} vytvořte duplikováním kopii a přejmenujte ji např. na název 3D Papírový model. V pohledu změňte v panelu Vlastnosti fázi na Papírový model a Filtr fáze na Zobrazit vše.

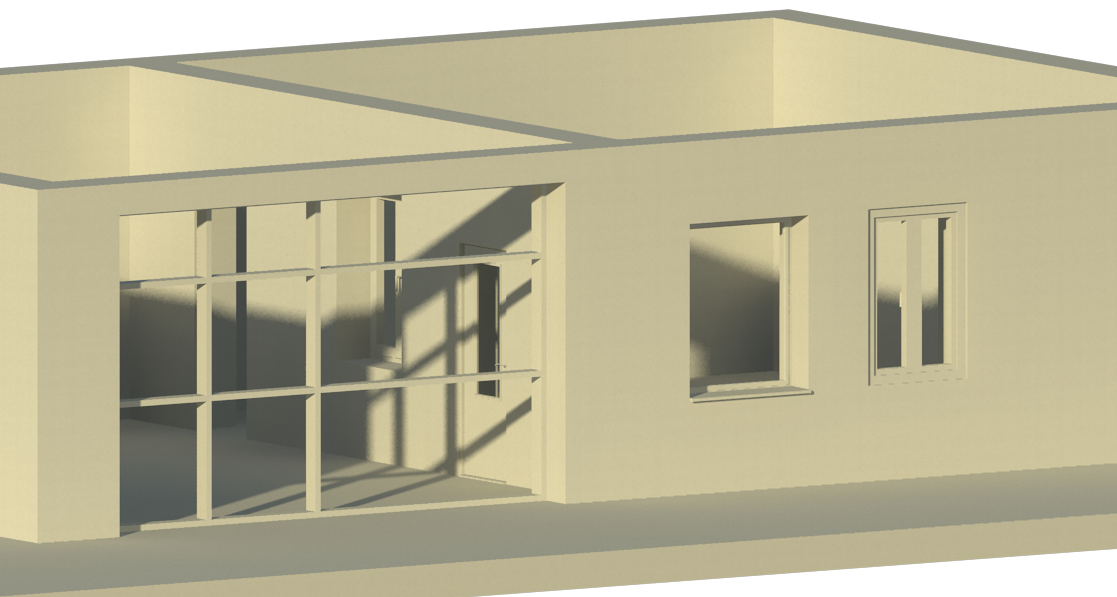

Pokud nyní na připraveném pohledu spustíte některý z nástrojů rendrovaného zobrazení (Realistické, Sledování paprsku nebo Render), můžete vidět na modelu přepis všech materiálů na papírový vzhled.

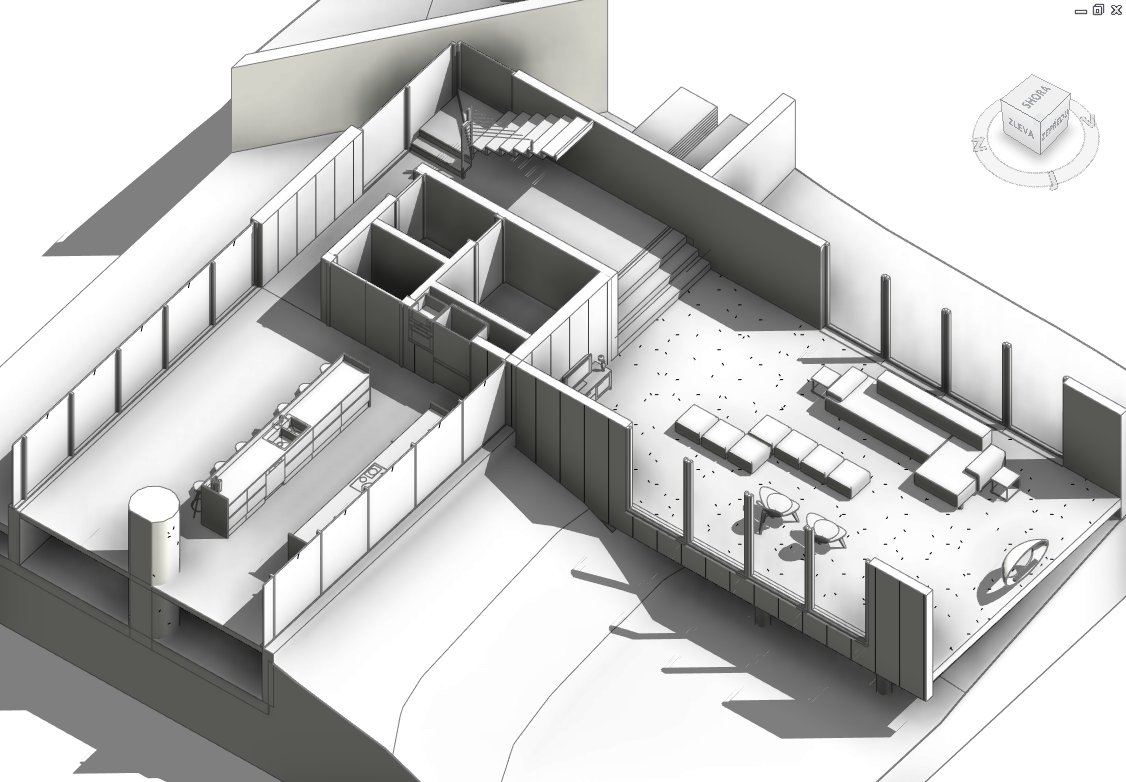

Následuje ukázka různých stylů:

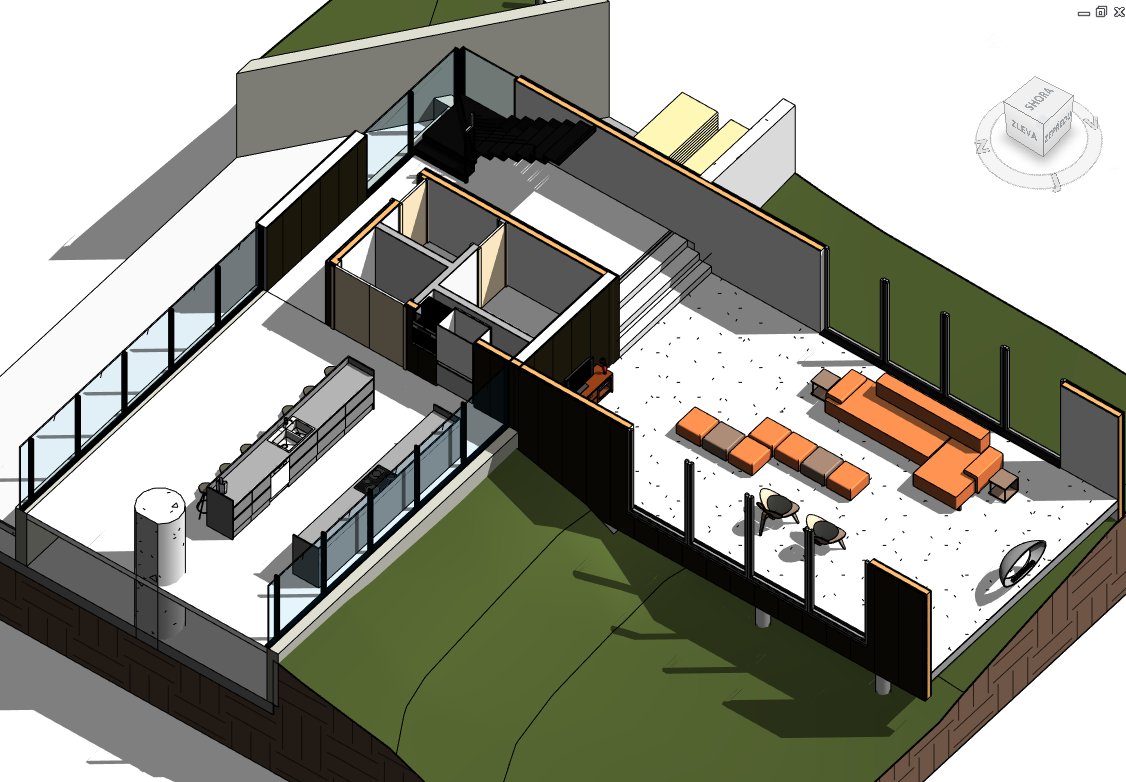

Stínované zobrazení bez přepisu	Realistické zobrazení

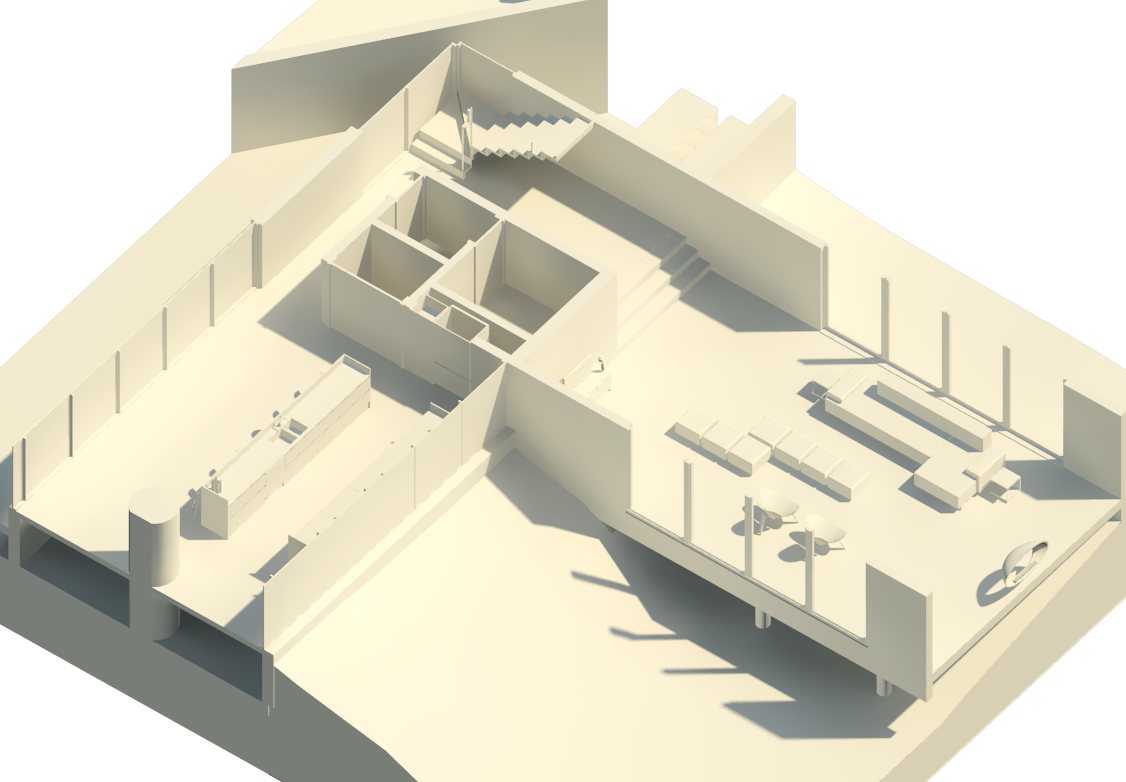

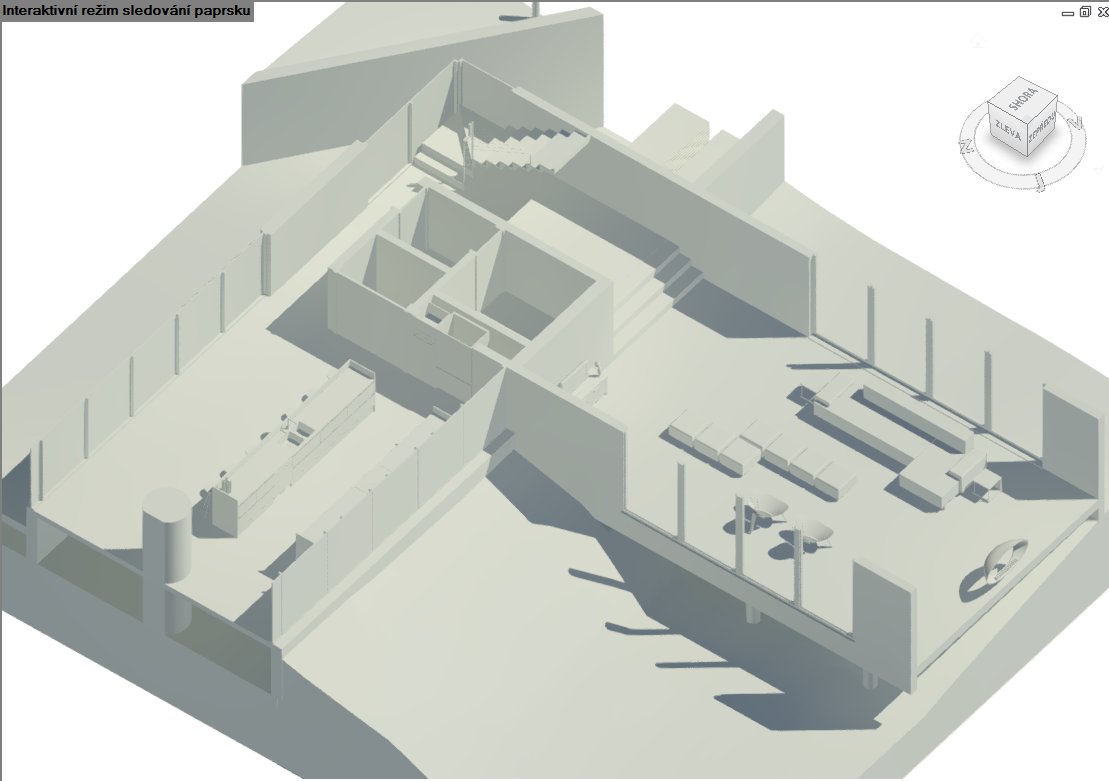

Sledování paprsku	Rendrování

Poznámka:

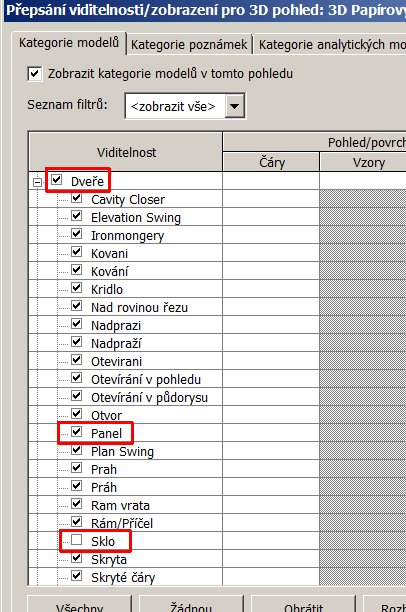

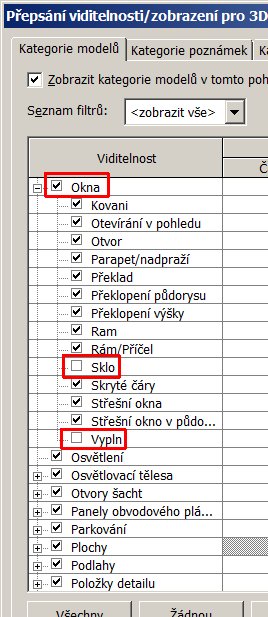

Aby bylo vidět přes výplně oken a dveří, v pohledu 3D Papírový model si ještě pomocí nástroje Viditelnost/zobrazení upravte u objektů okna a dveře zobrazování položky skla nebo výplň.

Vypnutí skel dveří

Vypnutí skel oken

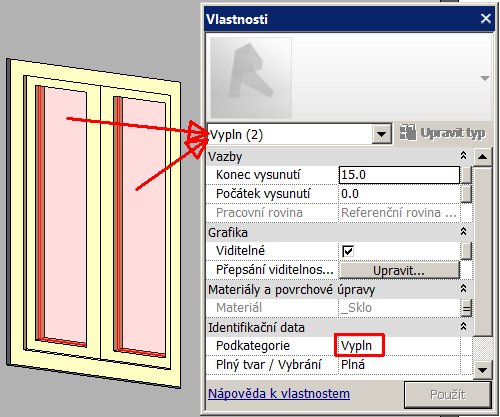

Aby bylo možné využít vypínače skla a výplně, musí být v rodině u příslušných těles (většinou jako sklo) nastavena správná podkategorie (sklo nebo výplň).

Pokud se v modelu vyskytují i obvodové pláště, můžeme hromadně vybrat všechny jejich výplně a rovnou je skrýt.
