V tomto příspěvku se podíváme na vylepšení v oblasti TZB, konkrétně vzduchotechniky.
VZT vyústky přímo na ploše potrubí
Díky této nové funkci budou moci uživatelé umístit hostitelské zařízení vzduchotechnické výustky (mřížky a difuzory) přímo na plochu potrubí se zajištěním správného šíření vzduchu v systému.
Umístění vzduchotechnické výustky na potrubí je podporováno v každém pohledu.
Použití nástroje:

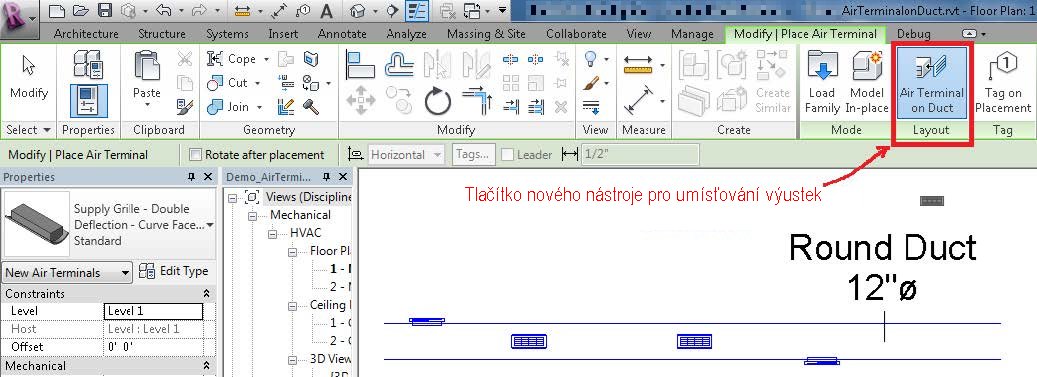

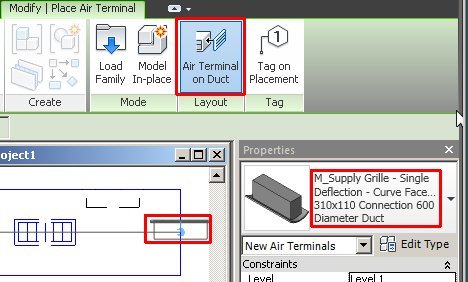

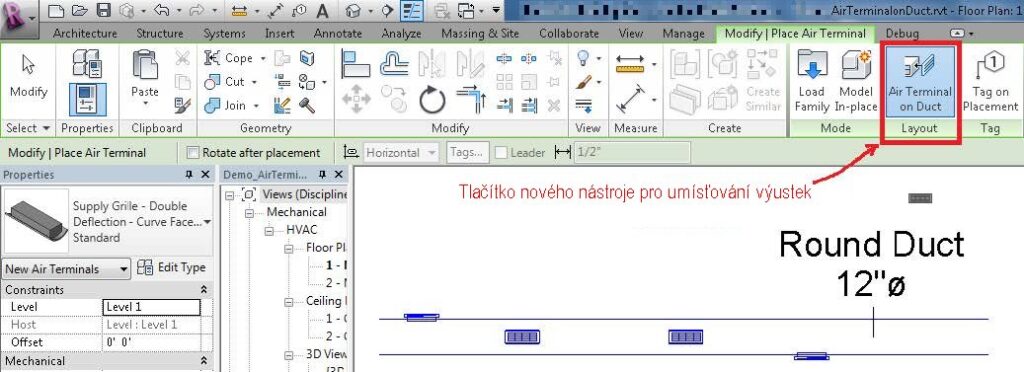

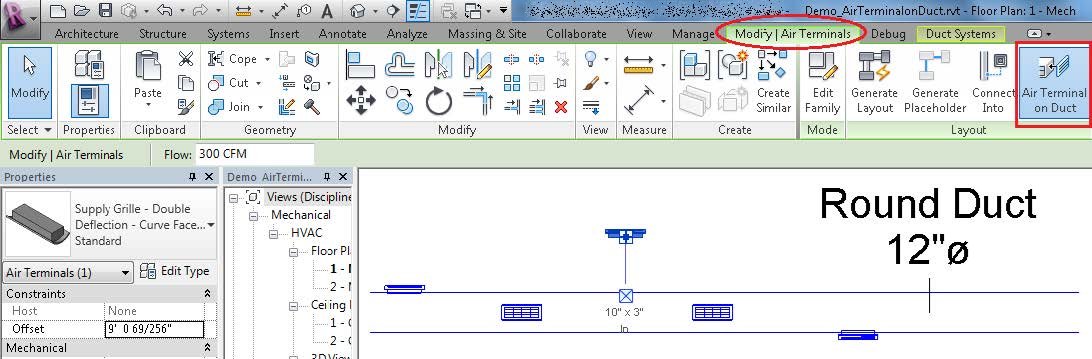

- z pásu karet z karty Systémy spusťte z panelu HVAC nástroj Výustka vzduchotechniky na potrubí
- ukažte na plochu potrubí (spodní nebo po stranách), při ukazování je vidět, jak se náhled výustky otáčí po ploše potrubí
- umístěte na požadované místo vzduchotechnické výustky
Nasazení zatažením výustky do potrubí
- zatáhněte výustku umístěnou vedle přímo do potrubí na požadované místo

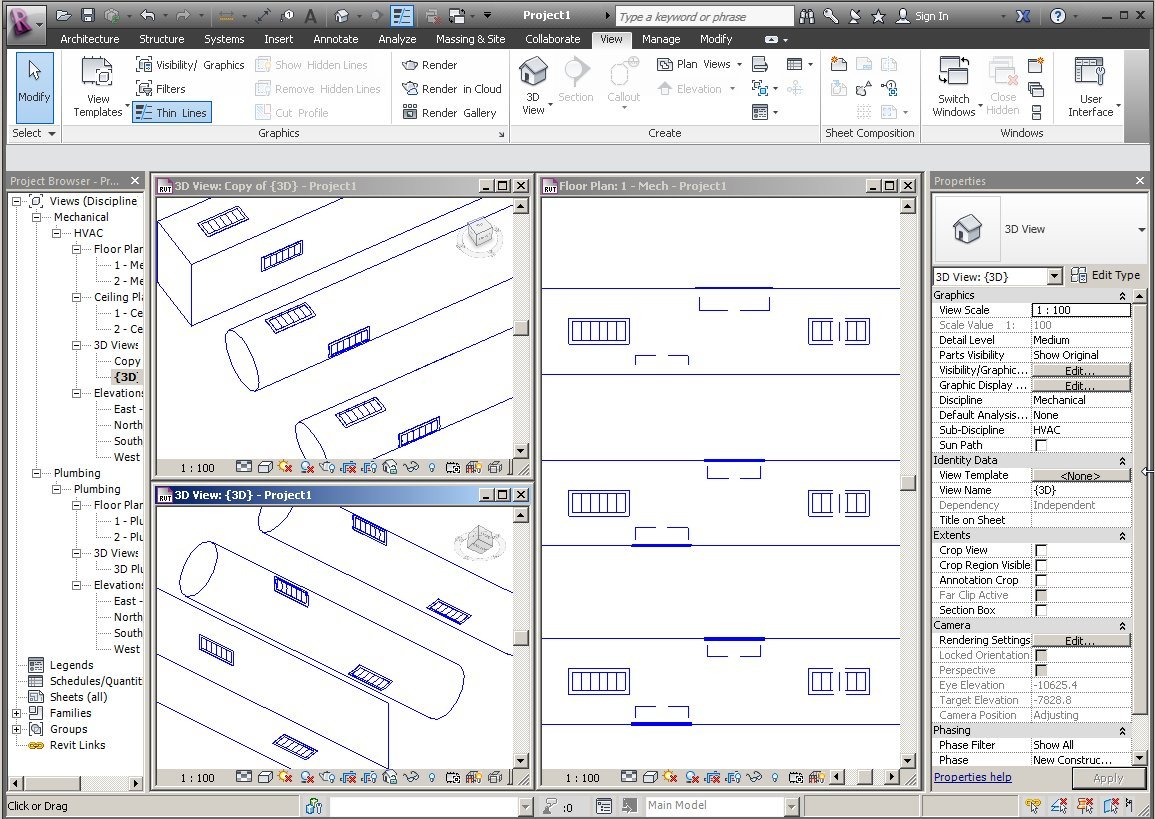

Různé případy umísťování výustek na hranatém a kulatém potrubí.

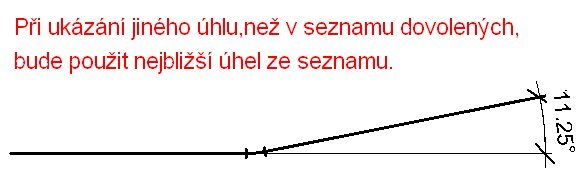

Vymezení úhlů tras

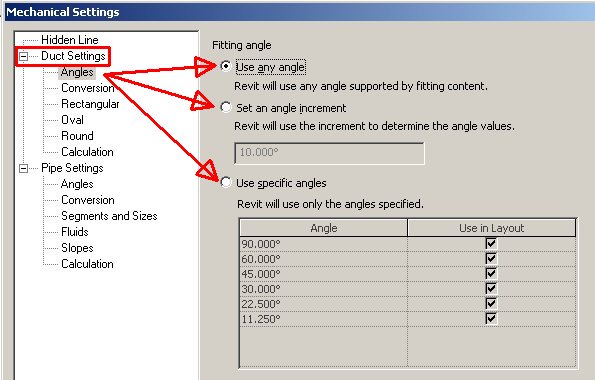

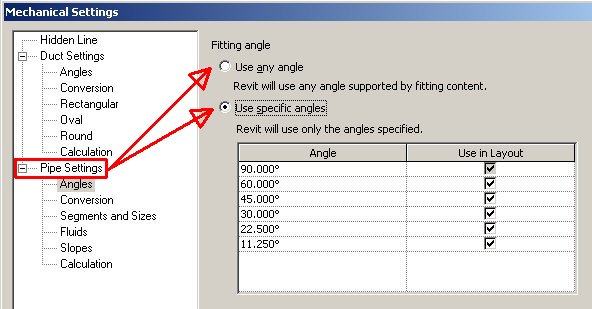

Byla přidána nová funkce, umožňující nastavení omezujících úhlů použitých při přidávání nebo úpravě tras trub, potrubí, vedení a kabelových žlabů. Do panelů Mechanické nastavení a Elektro nastavení byly přidány nové ovládací prvky. Trasa z trubek může být nyní omezena na určité úhly, zatímco potrubí, vedení a kabelové žlaby mohou být omezeny jak na určité úhly, tak úhlem přírůstkovým.
Přidání čel otevřeným koncům potrubí
Byla zavedena nová funkcionalita, která přidává čelo na otevřené konce tras trubek a potrubí. Existují dva způsoby, jak může být tato funkce použita.

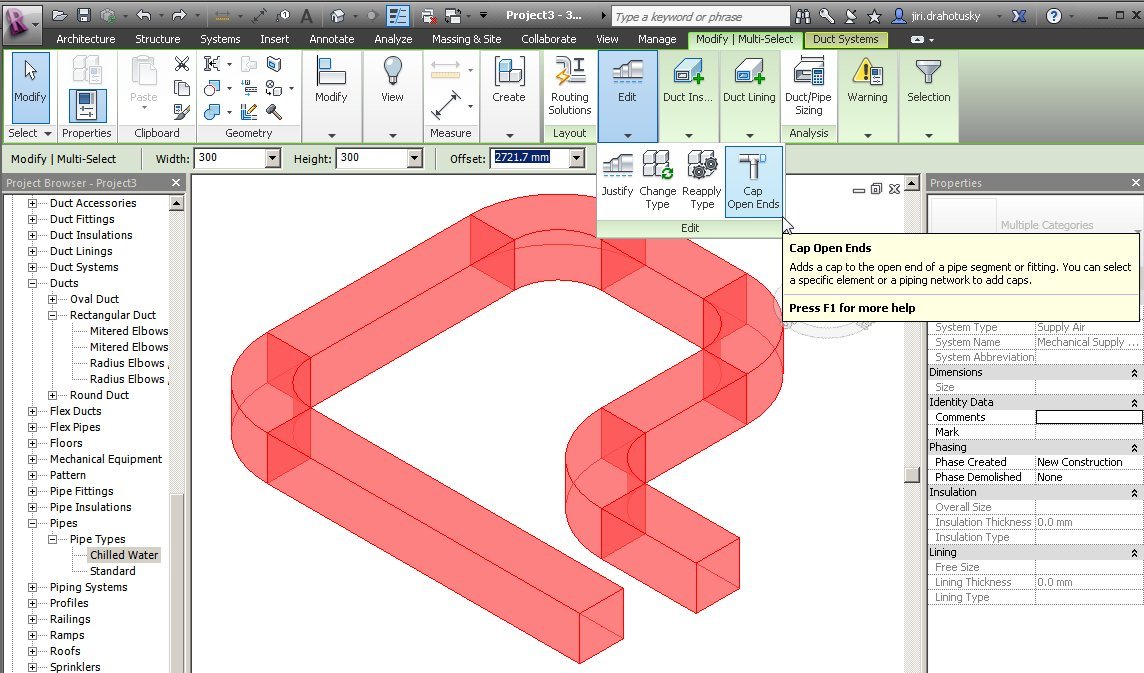

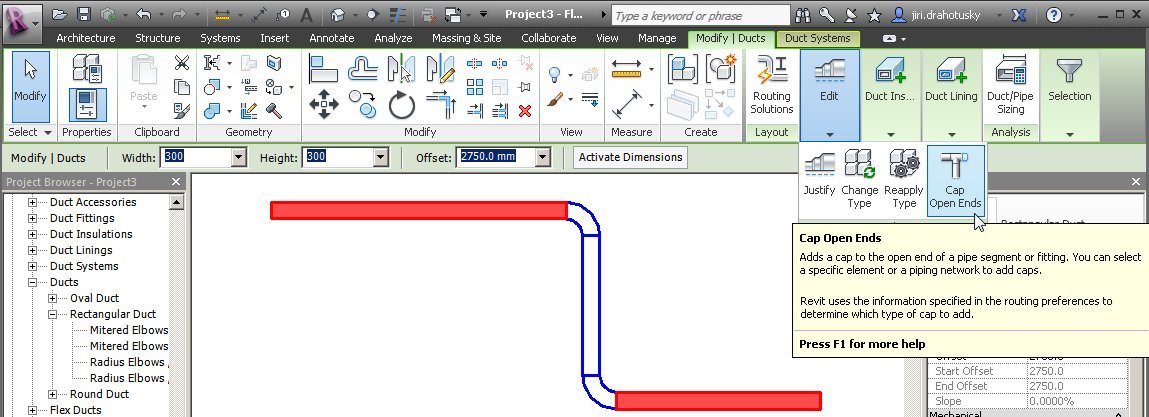

- První metoda je vybrat trasu trubek nebo potrubí a pak z pásu karet použít tlačítko „Cap Open Ends". Tato metoda přidá čela na všechny otevřené konce vybrané trasy.
- Druhá metoda je kliknout pravým tlačítkem myši na konektoru trubky nebo potrubí a z místní nabídky vybrat volbu „Cap Open Ends". Tato metoda se týká pouze otevřeného konce konektoru, který byl vybrán.
Ve spolupráci s funkčností "Cap On Open End" budou pro určení, které čelo bude přidáno do otevřeného konce trasy trubky nebo potrubí, použity routovací předvolby.

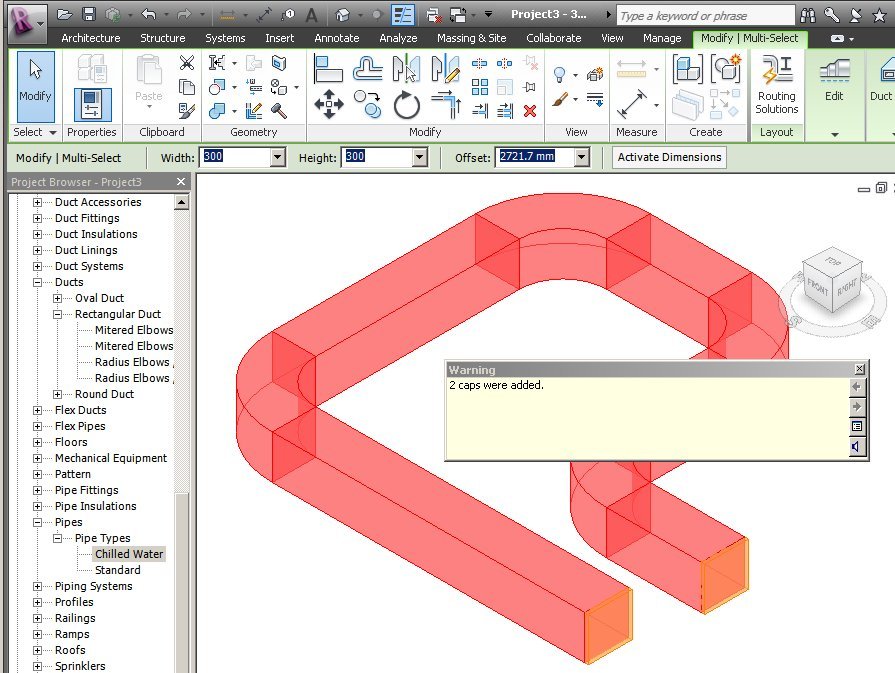

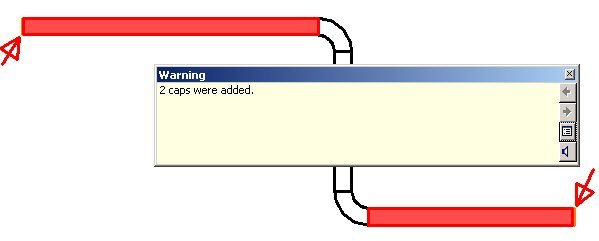

Vyberete-li více než jeden prvek, přidávané zakončení se zvýrazní a zobrazí se dialogové okno s upozorněním pro uživatele, že do projektu bylo vloženo několik koncových čel. Tento dialogový panel může být rozbalený tak, aby zobrazoval více informací o přidaných čelech. Pokud čelo bylo vybráno, budou tlačítka "Show" a "Delete Checked..." v dialogovém panelu přístupná. To umožňuje, aby uživatel mohl snadno přiblížit zobrazení na vybraná čela anebo k odstranění vybraného čela zevnitř dialogu.
