V dnešním příspěvku se zaměříme na některá vylepšení verze 2015 pro Revit Architecture a Revit MEP.
Vylepšení výkonu
Rychlejší vykreslování objektů v pohledech:
Revit nyní konsoliduje proces vykreslování tak, že pro zlepšení výkonu je hodně objektů vykresleno ve větších dávkách. Například při kreslení 100 stěn by Revit dříve požadoval 200 volání kreslení. V této verzi Revit nyní vykreslí stejné stěny jen pomocí 2 volání kreslení. Výsledkem je, že se pohledy překreslí mnohem rychleji a navigace v pohledech je tak rychlejší.
Rychlejší grafika u výběru:
Vyberete-li v modelu velký počet objektů, využívá Revit pro zobrazení vybraných objektů nový proces. Tím je výkon aplikace vyšší.
Zlepšený výkon v MEP pohledech:
Technologie, používaná pro zobrazování MEP objektů v pohledech, byla vylepšena. Zlepšil se výkon při otevírání a manipulaci s pohledy, zahrnujících velké množství MEP objektů.
Vylepšení Revit Architecture
Čáry náčrtu (styl čár od ruky):
Nová funkce Čáry náčrtu slouží v aktuálním pohledu pro znázornění grafického stylu ručního kreslení. Styl lze definovat v nastavení šablony zobrazení a dále ho použít na více pohledů.

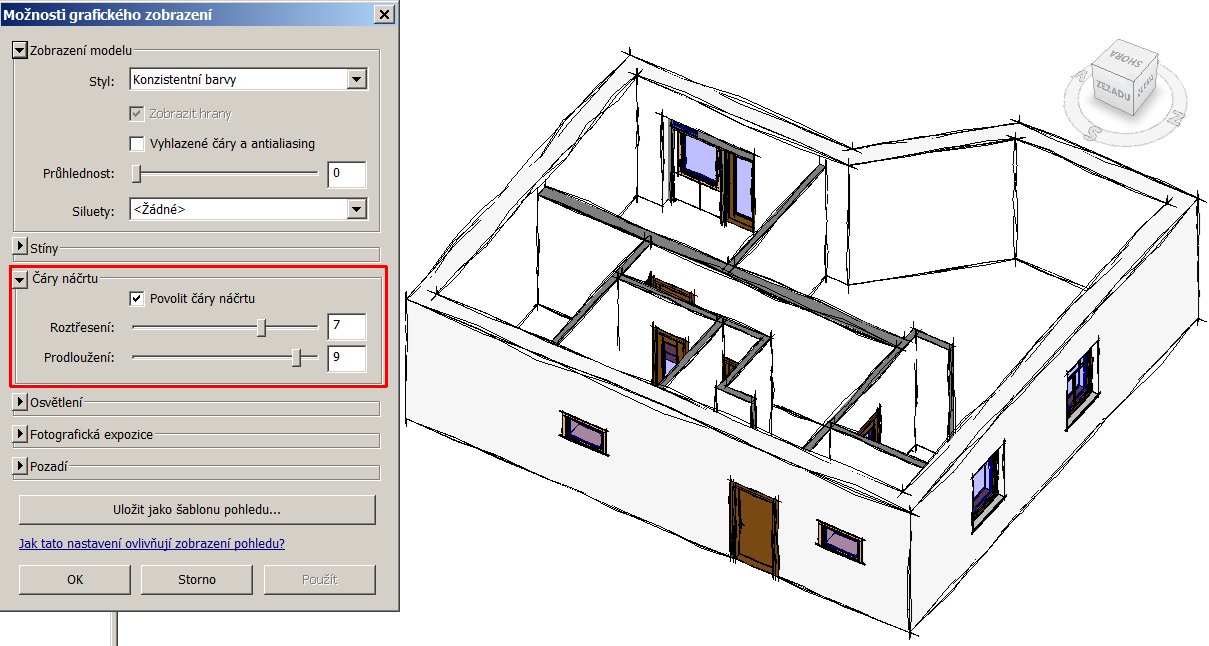

Styl čáry náčrtu
Antialiasing:
V dialogovém okně Možnosti byla původní volba „Použít vyhlazení“ změněna na volbu „Vyhlazené čáry a antialiasing“. Funkčnost byla rozšířena o podporu funkce Čáry náčrtu. Nyní máte možnost, aby byl antialiasing použit pro všechny pohledy v projektu nebo pouze ve vybraných pohledech.
Odpovídající nastavení v souboru Revit.ini vám umožní předdefinovat tyto možnosti pro uživatele.

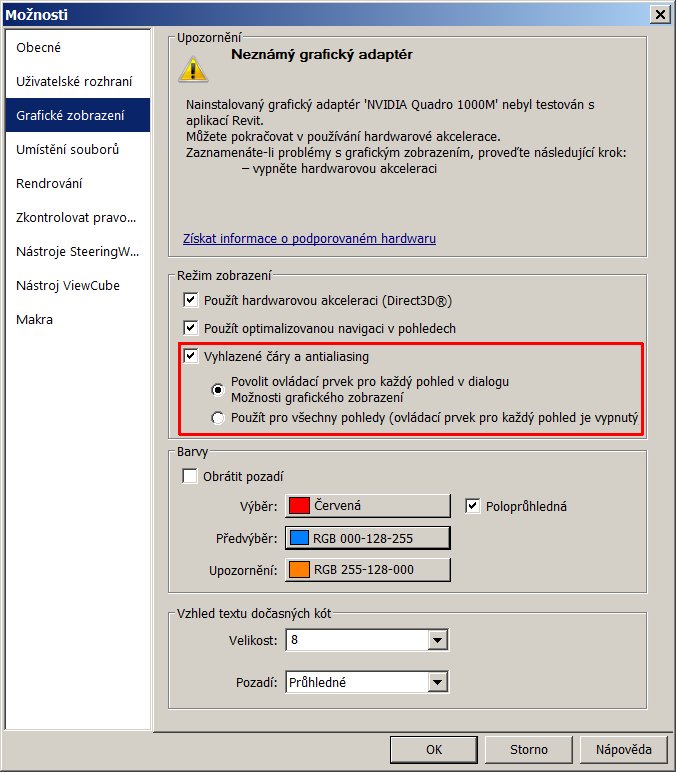

Možnosti grafického zobrazení
Vylepšení použitelnosti sledování paprsku:
Interaktivní vizuální styl rendrování Sledování paprsku pro pohledy byl vylepšen tak, aby poskytoval rychlejší, kvalitnější a plynulejší rendrování, větší přesnost barev a vylepšené stíny na všech pozadích.

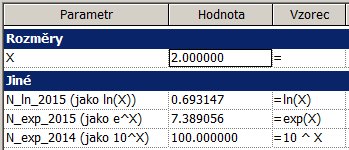

Vzorce:
exp(x) – v minulých verzích byla ve vzorcích funkce vyhodnocena jako 10^x. Od této verze bude funkce vyhodnocována jako e^x.
ln(x) – od této verze můžete používat přirozený logaritmus (logaritmus o základu e) ve vzorcích jako ln(x).
Verze 2014
Verze 2015
Vylepšení Revit MEP
Vylepšené chování:
chování aplikace bylo vylepšeno v několika oblastech, které poskytují předvídatelnější výsledky:
■ popisky potrubí a trubek s vývody; před tímto vylepšením aplikace Revit nemohla přidávat popisek k číselné hodnotě u potrubí nebo trubek s vývody, které se podél délky měnily. Pomocí tohoto vylepšení pro parametry, které se zobrazují jako více hodnot, zobrazí aplikace Revit aktuální hodnotu na základě umístění popisku nebo jeho odkazu,

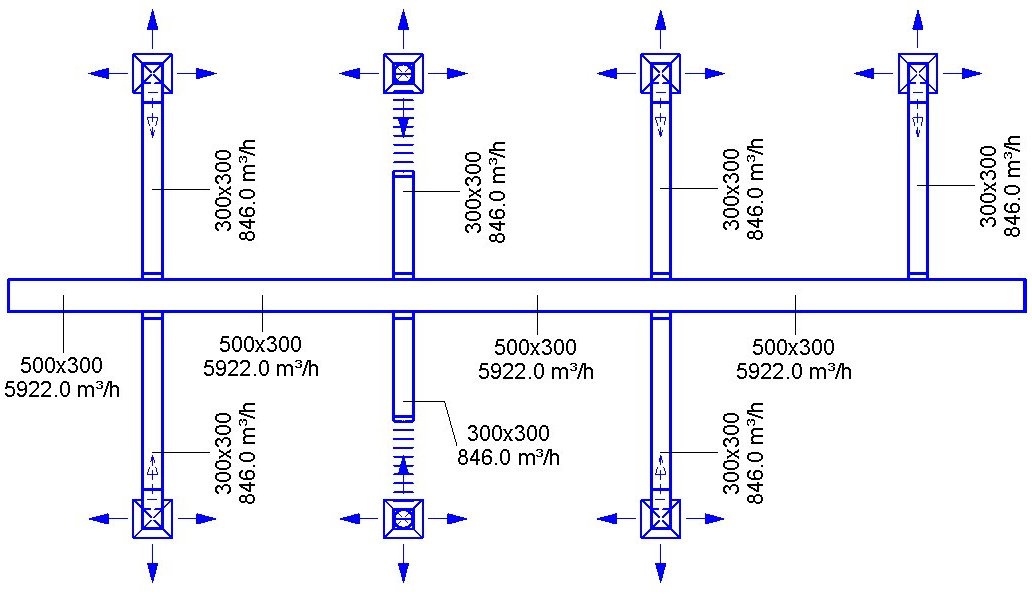

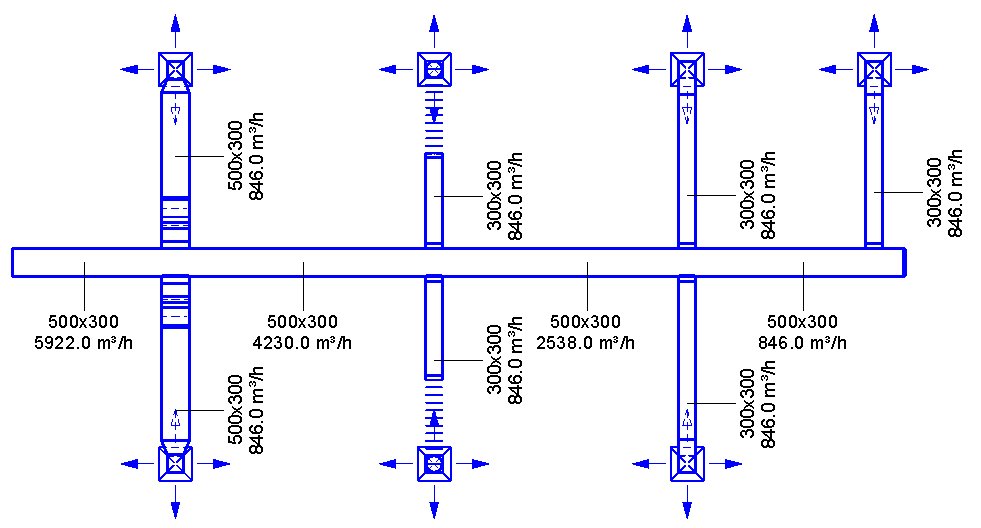

 Verze 2014 bez výpočtu dimenzí - hodnoty neodpovídají průtoku |
 Verze 2015 bez výpočtu dimenzí - hodnoty odpovídají průtoku |

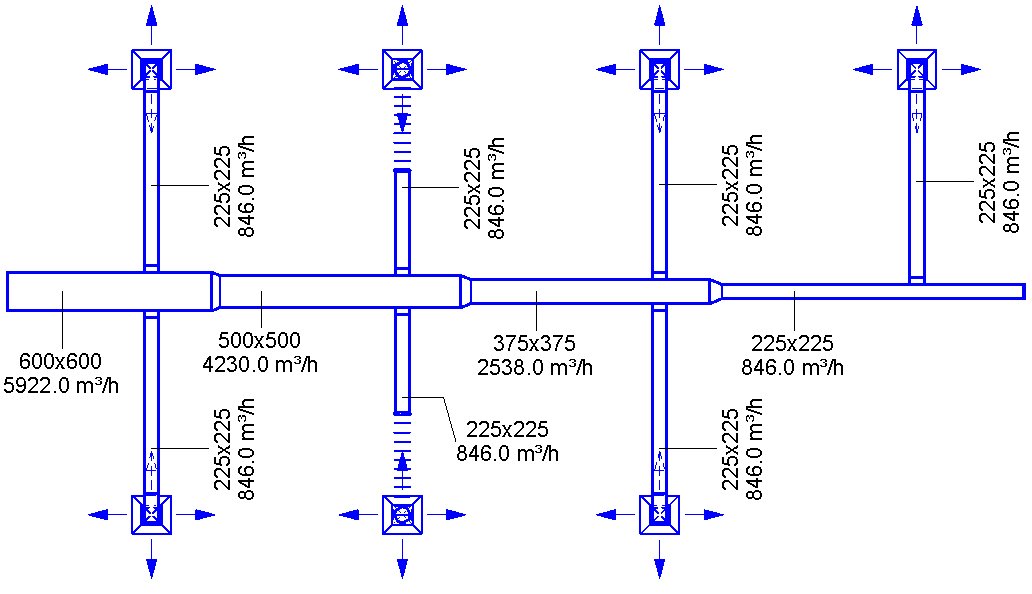

 Verze 2014 po výpočtu dimenzí - hodnoty odpovídají průtuku |

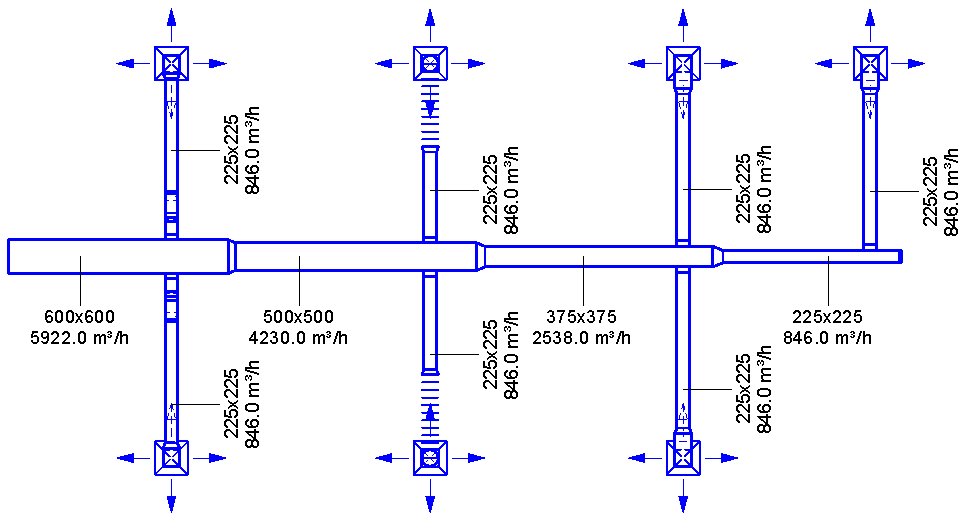

 Verze 2015 po výpočtu dimenzí - hodnoty odpovídají průtoku |
■ při kopírování MEP objektu, který je přiřazen k systému (např. výustek), typ systému kopírovaného objektu bude nastaven na hodnotu „Nedefinovaný“,
■ při importu mračna bodů do projektu a otevření pohledu s MEP disciplínou, se zobrazí mračno bodů jako modelové objekty místo objektů jako podkladu. Výsledkem bude, že bodové objekty, založené na mračnu bodů, nezakrývají MEP prvky v pohledu,
■ pro výpočty poklesu tlaku je k dispozici nová metoda výpočtu: pro výpočty poklesu tlaku pro trubky a potrubí můžete v mechanických nastaveních určit Haalandovu rovnici.

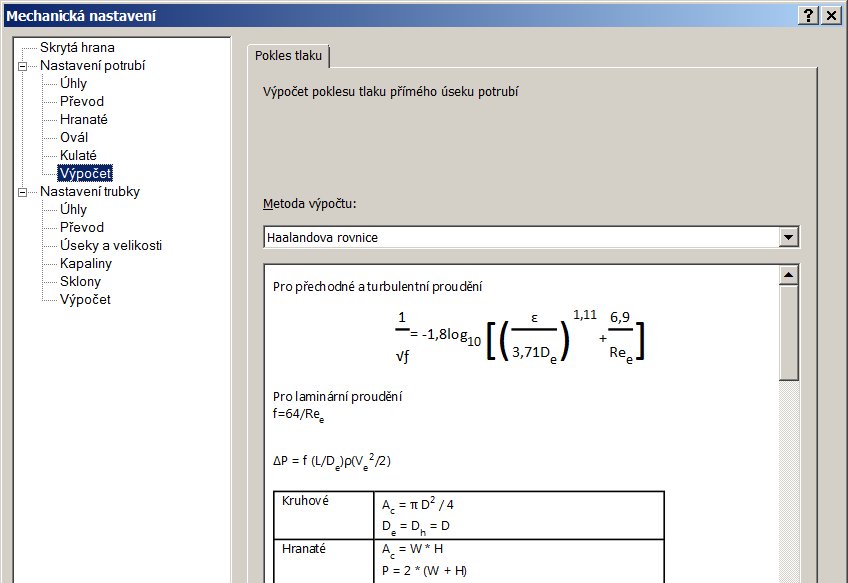

Haalandova rovnice
■ panel Mechanické nastavení má nyní okna pro hlavní a vedlejší větve pohromadě.

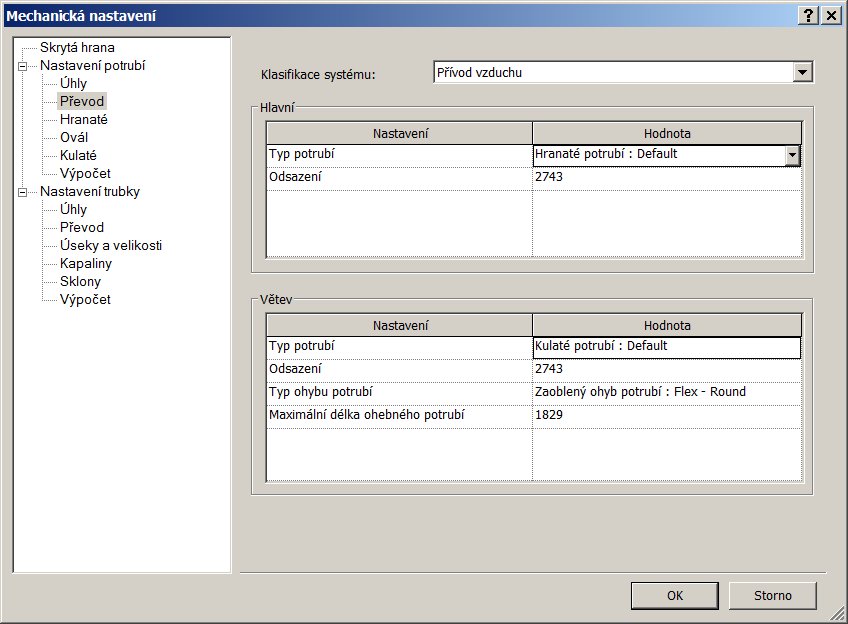

Společné nastavení hlavního vedení a větví
