Novinky Revit 2015 – 4. část

V dnešním příspěvku se opět budeme podrobněji věnovat dalším novinkám. I když se tentokrát podíváme jen na téma jediné, svým rozsahem vydá ale za několik témat z dřívějších příspěvků. To dnešní téma se tedy bude týkat dlouho očekávaných obrázků v legendách a dalších doprovodných objektech.

Obrázky v tabulkách a rodinách:

Někdy si uživatelé chtějí spojit obrázky s objekty v modelu Revitu a tyto potom zobrazit v tabulce, aby mohli sdělit nějaké grafické informace pro podporu výroby nebo nákupu. V předchozích verzích, uživatelé mohli exportovat data do tabulky v aplikaci Excel, do které následně vložili obrázky a vytvořili tak tabulky s obrázky. Nicméně, když uživatelé provádějí změny v modelu Revitu, je bez zvláštních nástrojů (obvykle aplikace třetích stran) velmi obtížné udržovat externí tabulky stále aktuální. Pravda, i pro obsluhu obrázkových legend již existovala celá řada externích aplikací, ale podle pořekadla "Co je doma, to se počítá" se nyní můžeme směle ponořit do nové funkčnosti umožňující uživatelům si vytvářet tabulky s obrázky přímo v prostředí Revitu, již bez speciálních nadstaveb.

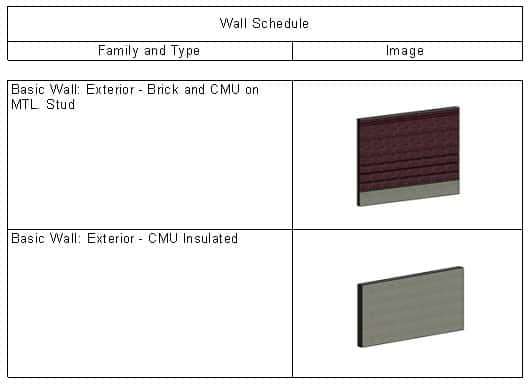

Tabulka stěn

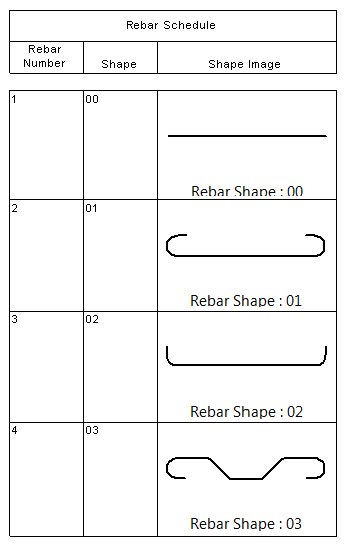

Tabulka výztuže

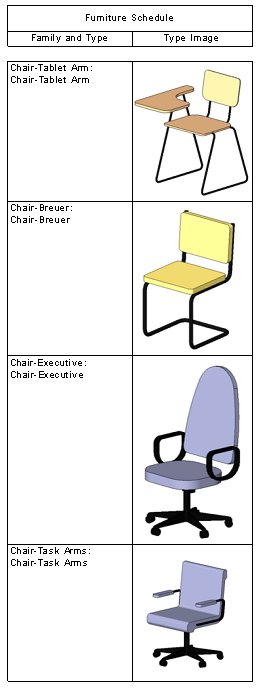

Nábytek

V dalším textu se budeme zabývat místy, kde všude se mohou obrázky objevit.

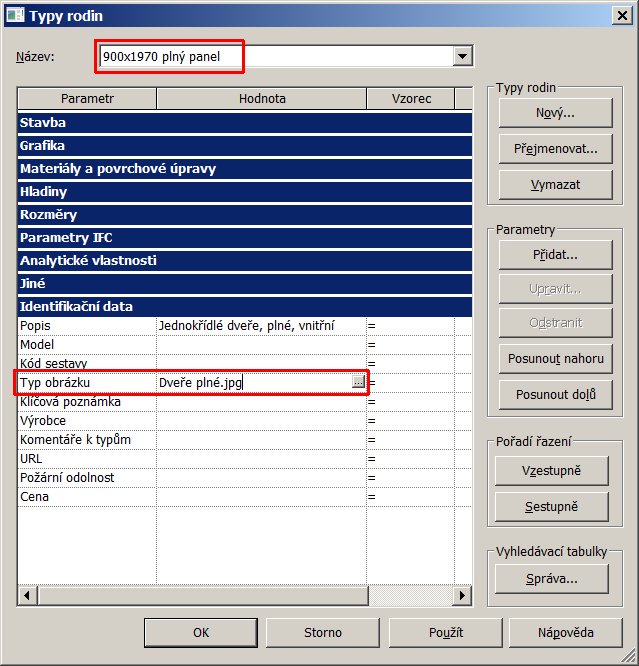

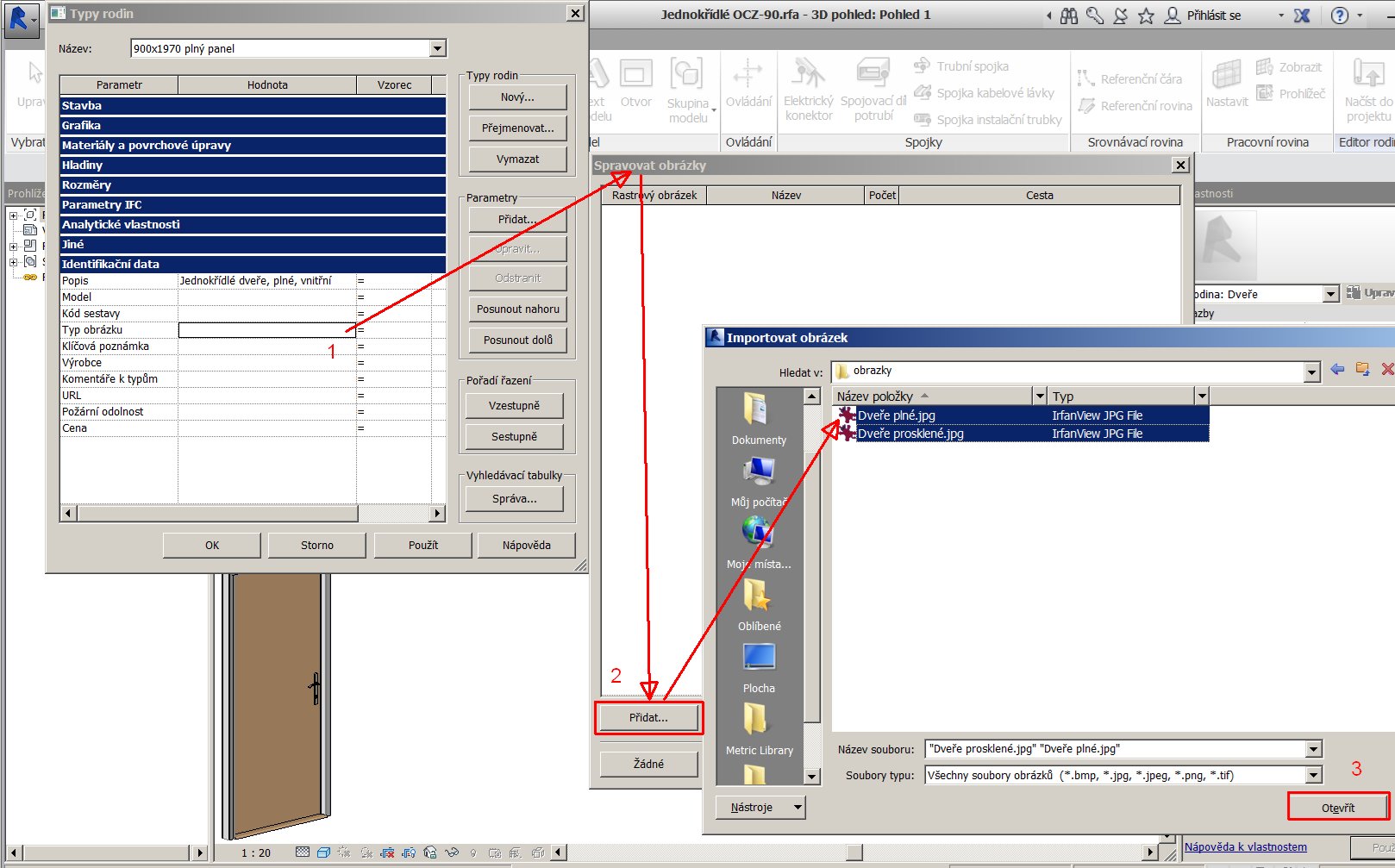

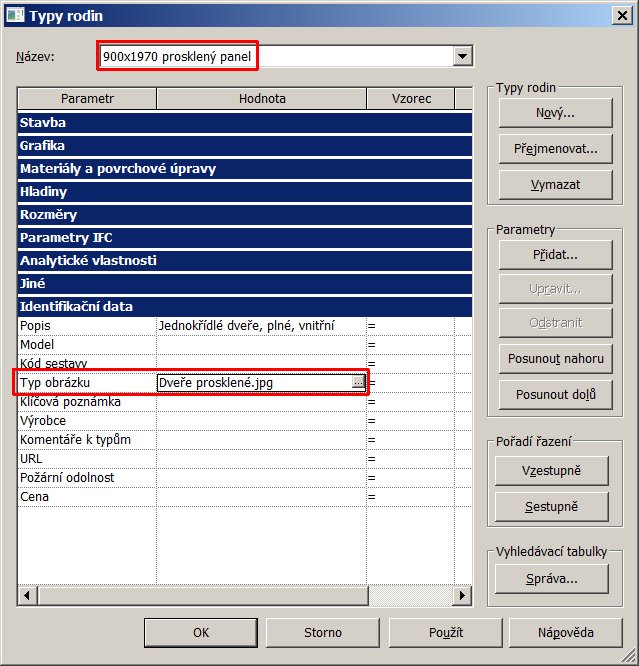

Vložení obrázku do parametru v rodině

- parametr Typ obrázku (Type Image) nebo Obrázek tvaru

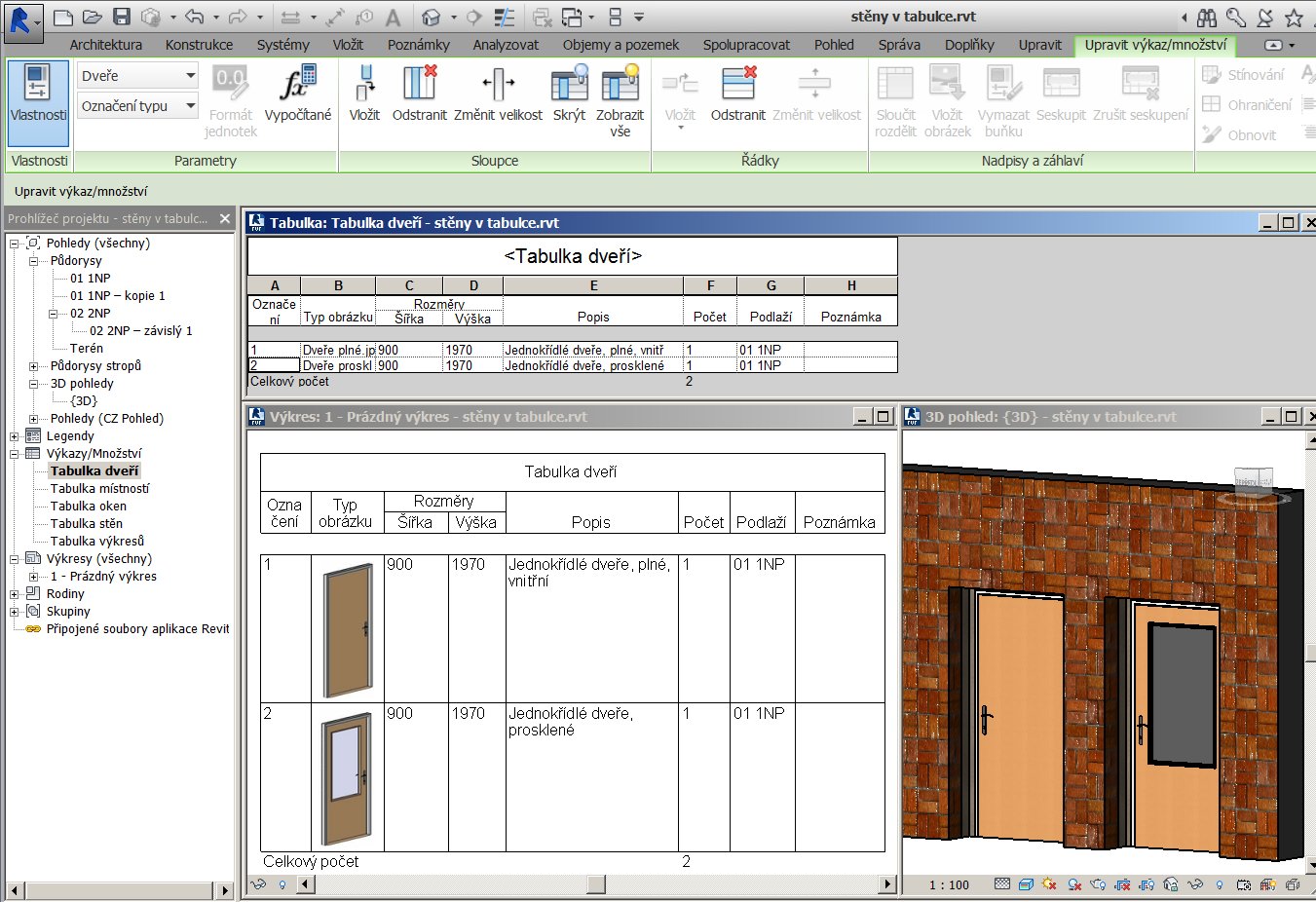

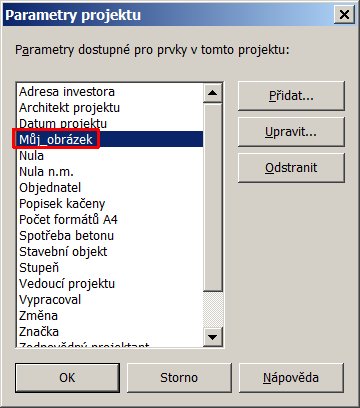

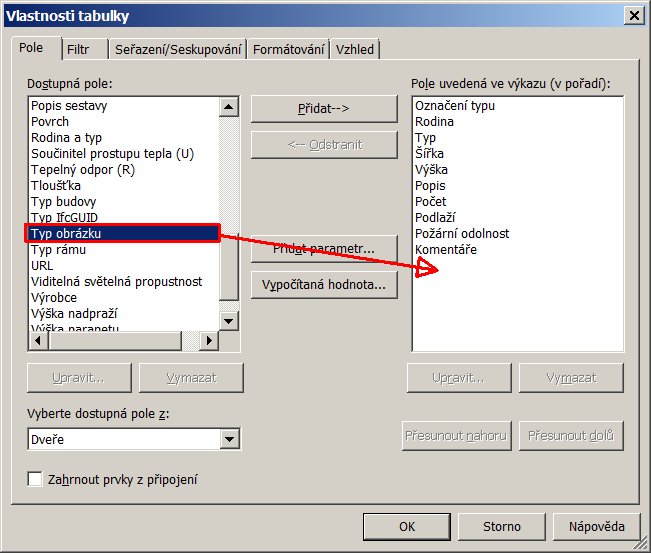

Vložení obrázku jako parametr v projektu v tabulce

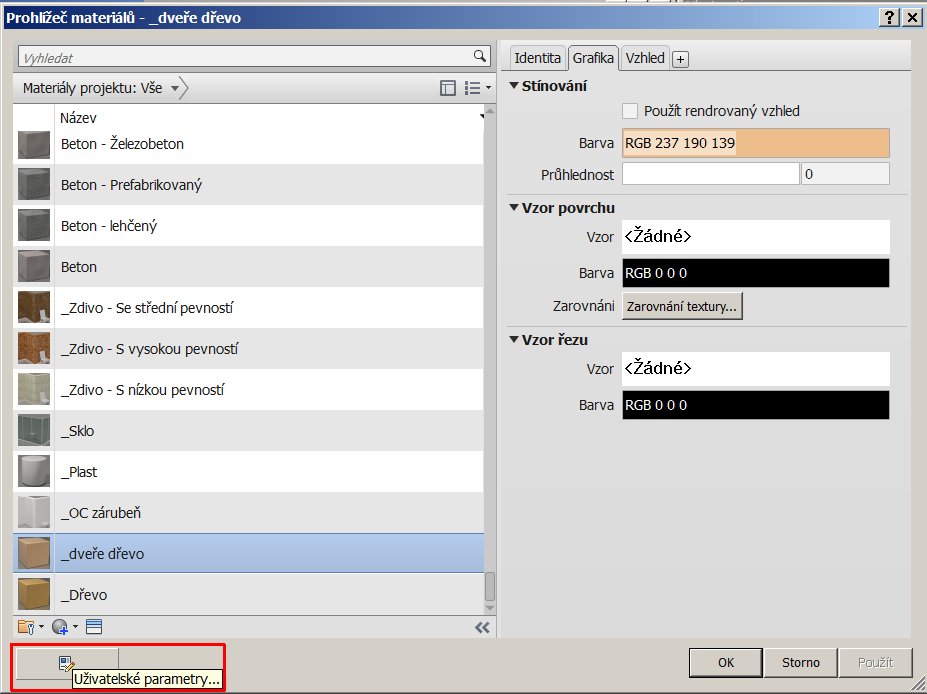

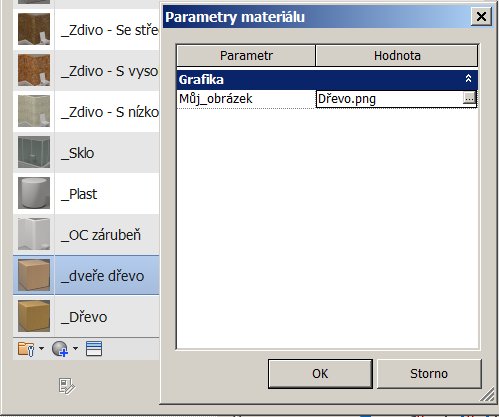

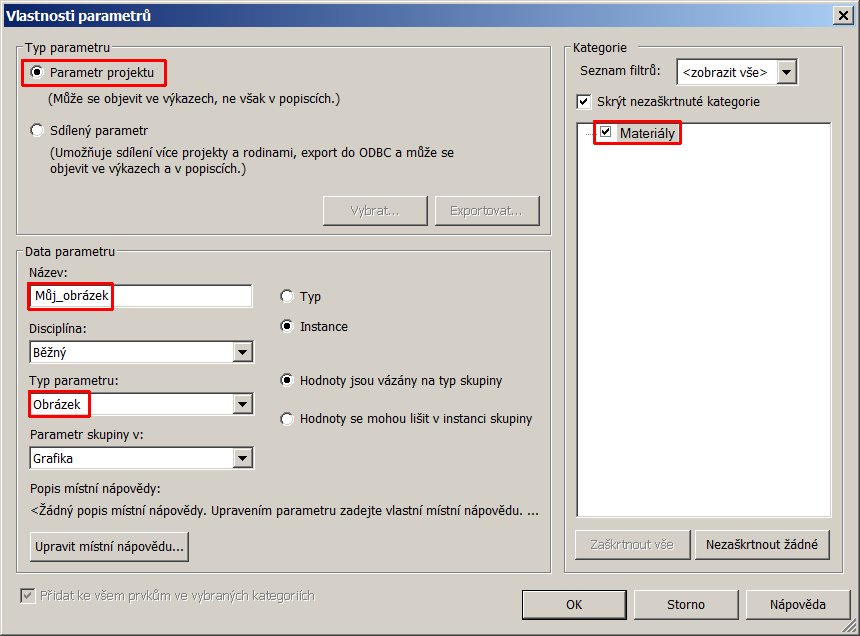

Vložení obrázku jako parametr v materiálu

 Poznámka: Aby se ikona Uživatelské parametry objevila, musí parametr již existovat.

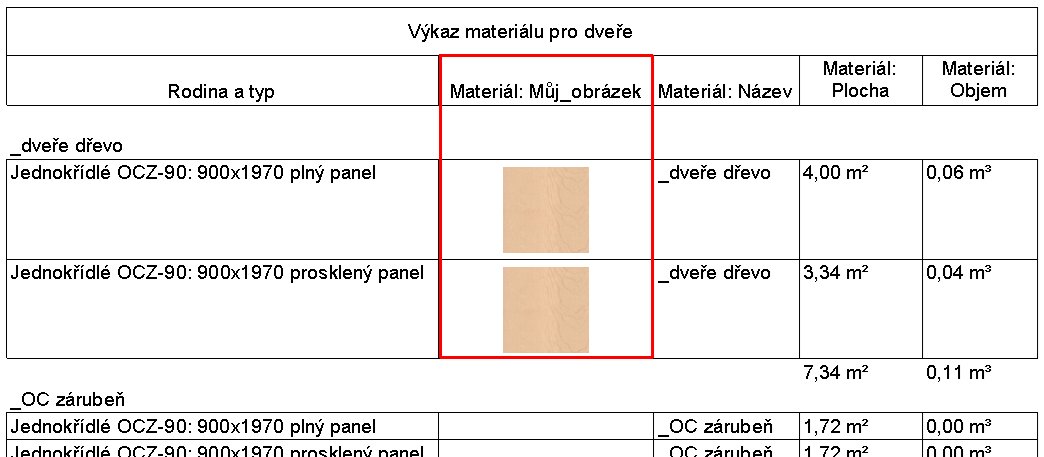

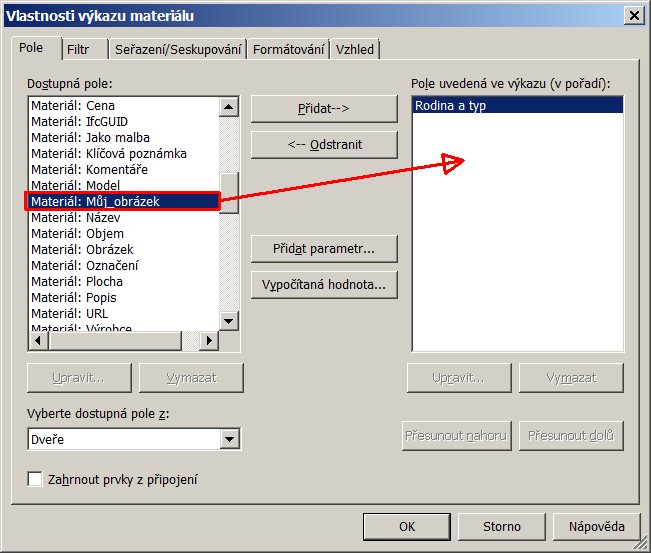

A využití zavedeného parametru v tabulkách materiálů.

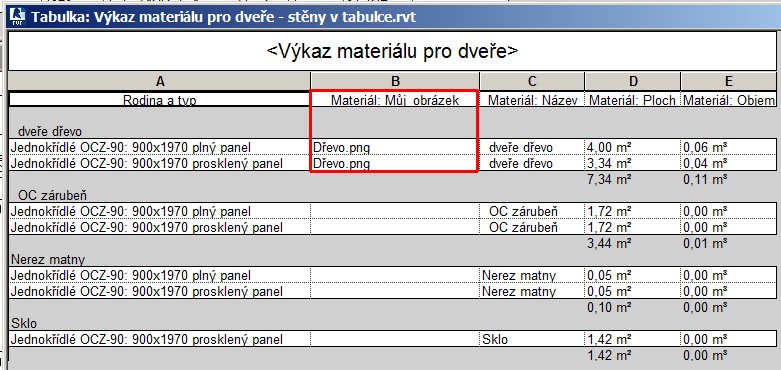

Pokud je materiál s přiřazeným parametrem obrázku někde použitý, objeví se v tabulce materiálů (v textovém okně jen jako název, na výkrese už jako bitmapa).

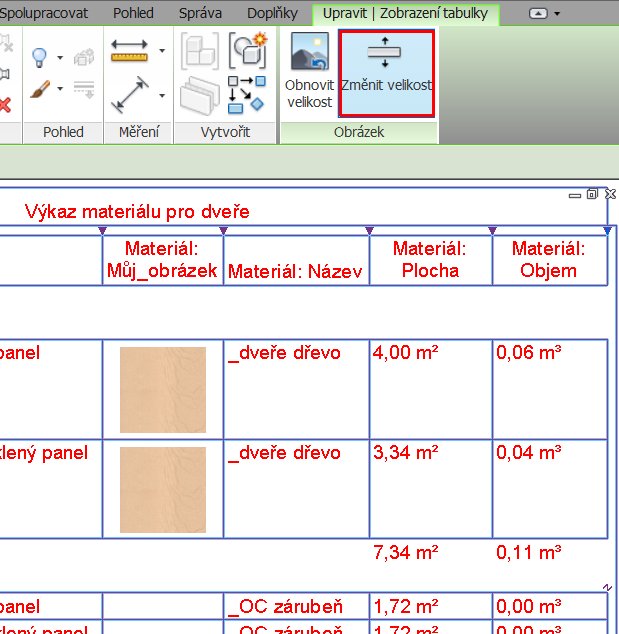

Úprava velikost obrázků.

Po výběru tabulky lze v pásu karet použít nástroj Změnit velikost pro úpravu rozměru obrázku v tabulce.



Správce obrázků:

V nové verzi došlo ke změně funkčnosti tohoto správce. Zatímco v minulých verzích se obrázek do správce dostal pomocí nástroje pro import obrázku, nový správce již obsahuje potřebné nástroje přímo uvnitř okna správce.

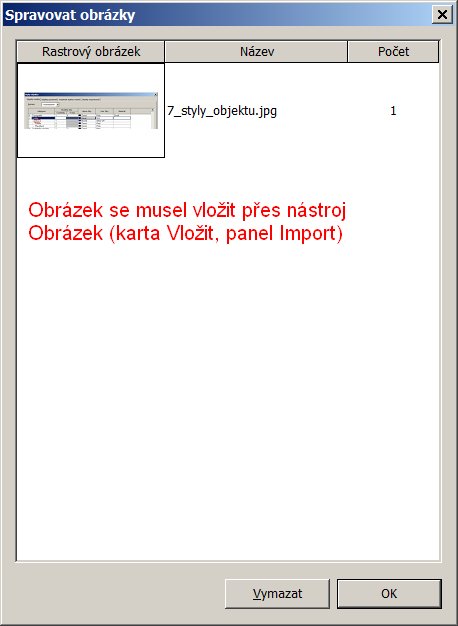

Předchozí panel 2014

Nový panel 2015

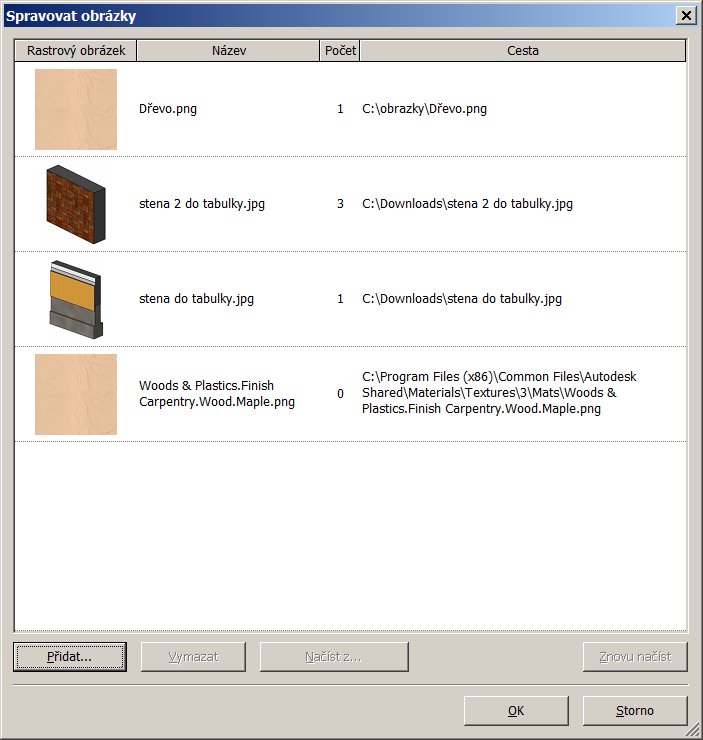

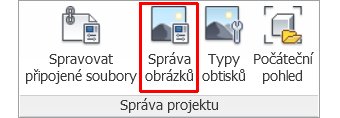

Obrázky lze spravovat v dialogovém panelu Spravovat obrázky. Obrázky zde můžete přidat, odstranit, znovu načíst, znovu načíst z a nastavit na hodnotu žádné. Uživatelé mohou přistupovat ke správě obrázku nástrojem Správa obrázků z karty Správa v panelu Správa projektu.

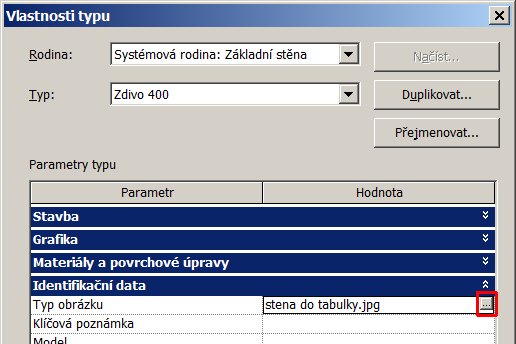

Další způsob je stisk tlačítka se třemi tečkami „ …“ v poli Typ obrázku (Obrázek tvaru, Obrázek) v sekci Identifikační data v panelu Vlastnosti typu, nebo v paletě Vlastnosti vybraného prvku.

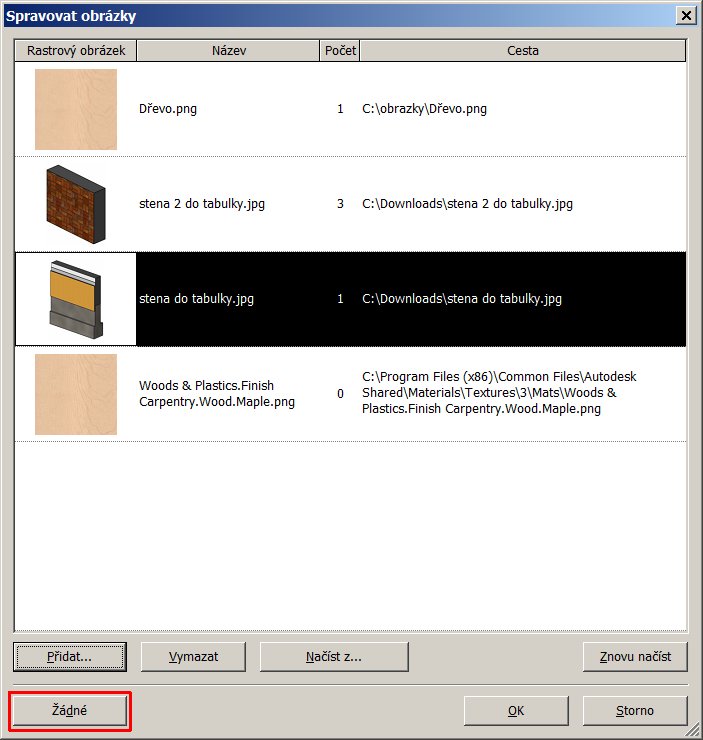

Dialogový panel bude vypadat jako na obrázku níže, ale tlačítko "Žádné" nebude k dispozici, pokud toto dialogové okno bude spuštěno nástrojem Správce obrázků z pásu karet Správa. K tomuto dialogovému panelu lze přistupovat jak v prostředí projektu tak v prostředí editoru rodin.

Volba Přidat

Uživatelé mohou do projektu nebo rodiny přidat více obrázků najednou.

Volba Vymazat

Uživatelé mohou v dialogovém panelu Spravovat obrázky smazat vybrané obrázky. Pokud není vybrána žádná položka, bude toto tlačítko zakázáno.

Volba Načíst z...

Uživatelé si mohou výběrem nového obrázku nahradit vybraný obrázek jiným obrázkem z jiného umístění. Pokud není vybrána žádná položka, bude toto tlačítko zakázáno.

Volba Znovu načíst

Uživatelé si mohou znovu načíst vybraný obrázek ze svého původního umístění. Pokud není vybrána žádná položka, bude toto tlačítko zakázáno.

Volba Žádné

Uživatelé mohou kliknutím na toto tlačítko zrušit napojení objektu na nějaký obrázek.

√

Tak co říkáte na novinku s obrázky?

Domnívám se, že "tato maličkost" posune hodnotově naši výkresovou dokumentaci zase o kus dál. 🙂
