Novinky Revit 2015 – 2. část

V dnešním příspěvku se budeme podrobněji věnovat dalším novinkám. Podíváme se na tato témata:

• Parametry stěn v legendách (výkazy a výkazy materiálů)
• Změna výchozího názvu pohledu při jeho duplikování
• Rozšíření správce připojených souborů

Parametry stěn ve Výkazech a výkazech materiálu:

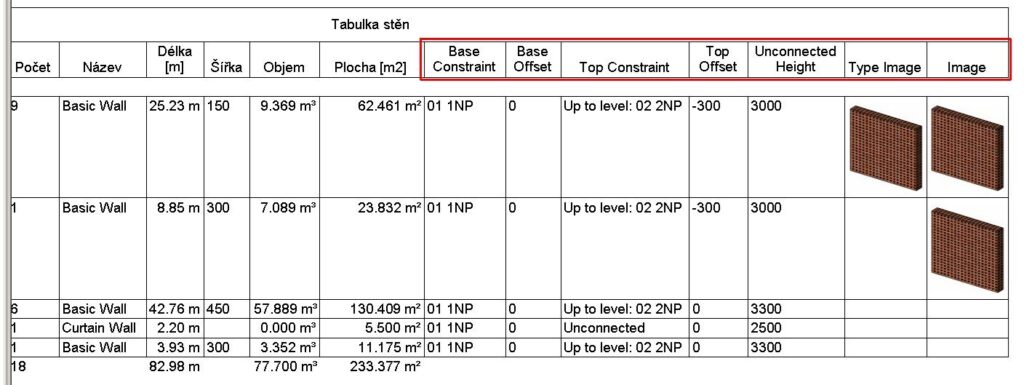

Kdo hodně pracoval s parametry stěn v legendách, určitě přivítá jejich několik nových parametrů, se kterými lze dále pracovat. Do výkazu stěn nebo materiálů byly přidány následující parametry:

• dolní vazba (Base Constraint)
• dolní odsazení (Base Offset)
• horní vazba (Top Constraint)
• horní odsazení (Top Offset)
• nepřipojená výška (Unconnected Height)

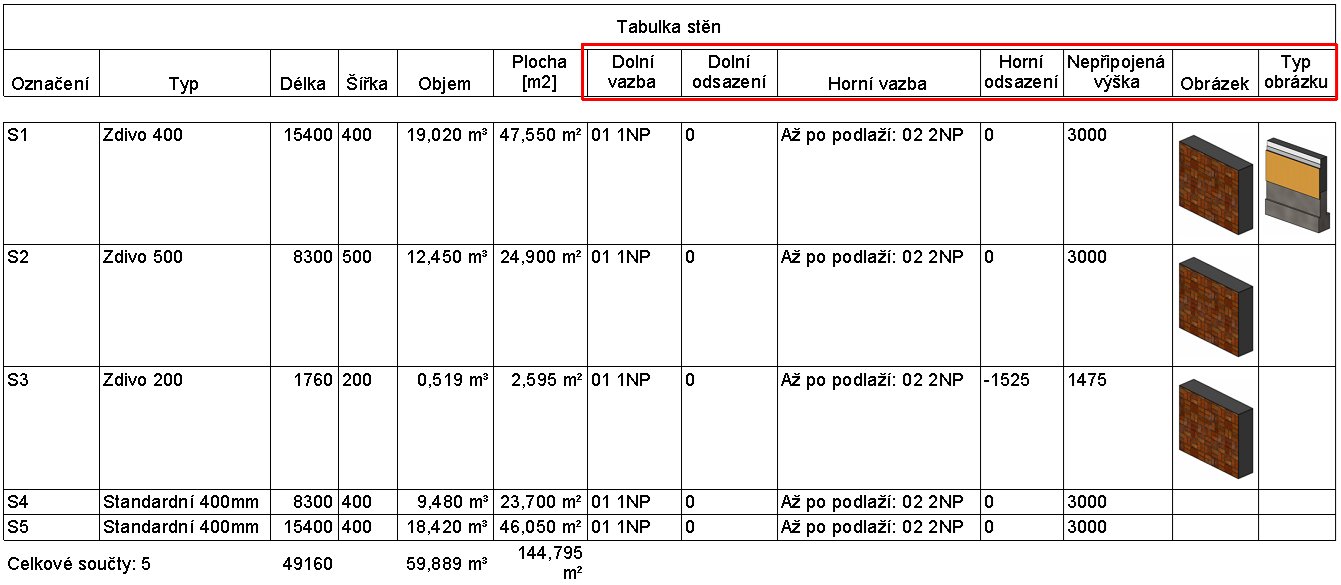

Pokud jste si v předchozím obrázku všimli v tabulce i jakýchsi podezřelých obrázků, tak máte dobrý postřeh. A nemáte vidiny a ani zde nebylo použito nějaké aplikační nadstavby. Je to skutečně "revoluční" vlastnost, která díky novým parametrům "konečně" umožňuje vkládat do tabulek i obrázky. Tyto možnosti budou popsány v některém z následujících příspěvků o novinkách Revitu 2015.

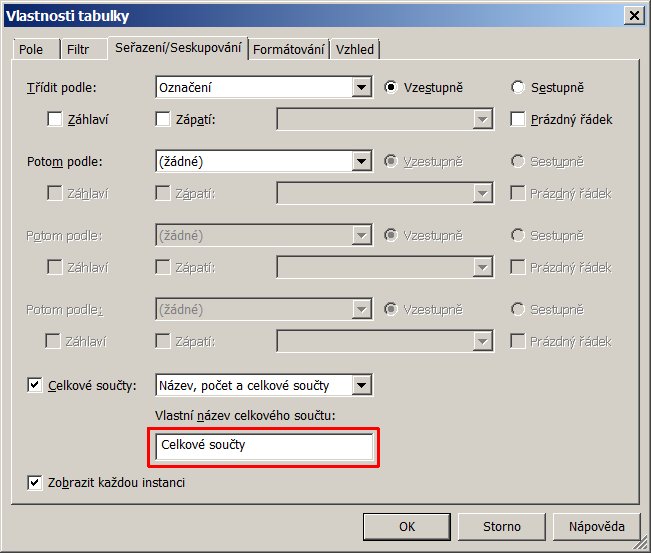

Dále bylo mírně upraveno dialogové okno Vlastnosti výkazu na kartě Seřazení/Seskupování. Zde můžete v poli Vlastní název celkového součtu určit uživatelský text pro zobrazení volby u položky celkových součtů.



Vylepšení výchozího názvu pohledu při duplikování:

Po použití nástroje pro duplikování pohledu vznikne nový pohled s výchozím názvem „<název pohledu> - kopie 1“ (místo dřívějšího „Kopírovat z <název pohledu>“).

Pokud duplikujete pohled jako závislý, výchozí název kopie pohledu bude „<název pohledu> - závislý 1“ (místo původního „Závislé na <název pohledu>“). Kopie pohledu bude umístěná v Prohlížeči projektu, kde se může snadno přejmenovat a pohled se zároveň otevře jako aktuální okno.

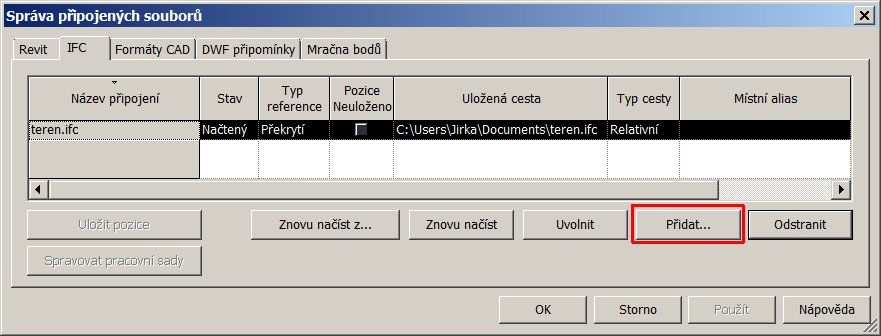

Rozšíření Správce připojených souborů:

Pomocí nového tlačítka Přidat nyní můžete do projektu přímo připojovat modely Revitu a CAD soubory bez nutnosti opuštění správce a použití jiného nástroje.
