V dnešním příspěvku si ukážeme novinku, kterou určitě využijí uživatelé Revitu MEP, neboť zjednodušuje správu systémů (vzduchotechnických, potrubních, sanitárních a elektro).
Rozdělení systémů
Systémy mohou být vytvářeny a také automaticky odstraněny nejen přímo Revitem, ale také výslovně i uživatelem. Pokud si uživatel vytvoří jeden rozsáhlý systém pro několik fyzických rozvržení, může být následná správa logických systémů poněkud nepraktická. Pomocí nové funkce má nyní uživatel možnost si rozdělit příliš velké systémy na menší.
Jak na to?
Vyberte jeden fyzicky nepropojený systém (tzn. bez spojovacího potrubí).

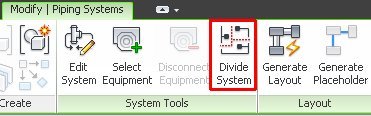

Na kartě "Upravit | Potrubní systém" je v panelu Systémové nástroje k dispozici příkaz „Rozdělit systém“.
Klepněte na příkaz Rozdělit systém. Bude zobrazena varovná zpráva s informací pro uživatele o tom, kolik jednotlivých systémů bude vytvořeno. Klepnutím na tlačítko OK se systém rozdělí.
Příklad původního systému „Sanitary 1“ obsahujícího šest zařízení (sprch).
Po rozdělení systému vzniknou odděleně jednotlivá zařízení se svým vlastním systémem „Sanitary 2 (n)“, kde n=1 až 6.
Nová šablona pro instalační TZB systémy
Vedle šablon pro Architekturu (Construction-Default.rte), Mechanické systémy (Systems-Default, Mechanical-Default.rte) a Elektro (Electrical-Default.rte) byla pro instalační systémy založena nová šablona (Plumbing-Default_Metric.rte). Tato šablona by měla sloužit pro specializaci zdravotechniky a kanalizace (dešťová voda, odpadní vody, odvětrávání). Šablona pro mechanické systémy je nyní navržená jako HVAC šablona; včetně instalačních trubek pro vytápění, větrání a klimatizaci.
Jako výchozím zdrojem nastavení nové šablony byla použita šablona mechanická. Byly z ní však odstraněny některé původní nehodící se vzduchotechnické pohledy a rodiny. Naopak přibyly pohledy pro TZB, typy trubek a rodiny tvarovek a zařízení.
Ze stávajícího sanitárního systému byly odvozeny nové typy služeb:
| Typ služby | Materiál |
| Waste Disposal & Drainage (likvidace odpadu a odvodnění) | Cast Iron (šedá litina) |
| Below Ground (podzemní) | Cast Iron (šedá litina) |
| Rain Water Pipe (potrubí dešťové vody) | Cast Iron (šedá litina) |
| Soil & Waste HL (Zemina a odpady - vysoká úroveň) | Cast Iron (šedá litina) |
| Soil & Waste LL (Zemina a odpady - nízká úroveň) | PVC |
| Vent (odvětrávání) | PVC |
