Tento příspěvek bude zaměřen na nový způsob práce se soubory parametrů typu CSV.
Tato funkcionalita mění u rodin s parametry způsob používání CSV souborů. Nyní je obsah tohoto souboru vložen do rodiny a není již jako externí soubor dále potřebný.

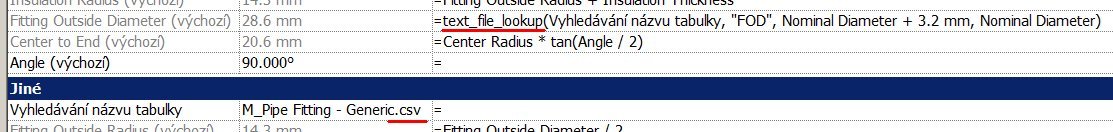

V porovnání s předchozími verzemi Revitu (obrázek níže) jsou zde čtyři základní rozdíly:
1. tvarovky pro trubky a vedení používají novou funkci: size_lookup
2. parametr „Lookup Table Name“ („Vyhledávání názvu tabulky“) je uživatelsky definovaný parametr, který může být upraven nebo odstraněn
3. přípona „.csv“ je ze jména tabulky ve vzorci odstraněna (viz.následující příklad:)
[size_lookup("Pipe Fitting - Generic", "FOD", Nominal Diameter + 3.2mm, Nominal Diameter)]
Použití nové syntaxe:

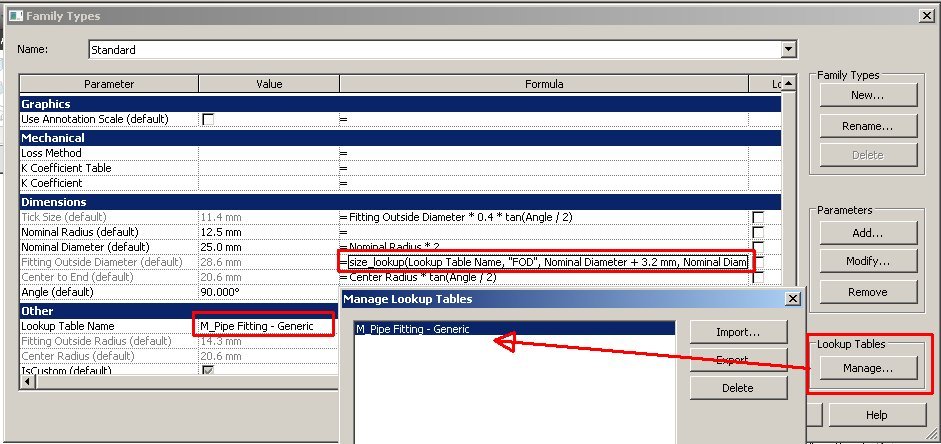

4. v rámci panelu Typy rodin je pro správu lookup tabulek dostupné nové tlačítko „Lookup Tables - Manage...“. Dialogový panel Manage Lookup Tables obsahuje všechny načtené lookup tabulky v rodině. Dialog umožňuje v rodině import, export nebo odstranění lookup tabulek.
Oprava rodiny verze 2013 a nižší

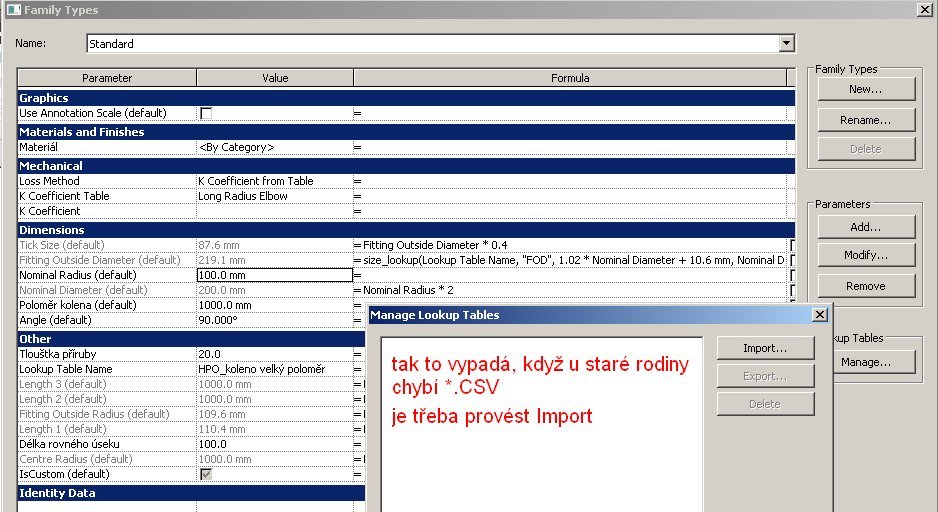

Pokud rodina používá odkaz na externí CSV soubor, je třeba pomocí správce a volby Import tento soubor načíst.
Po načtení obsahu CSV souboru.

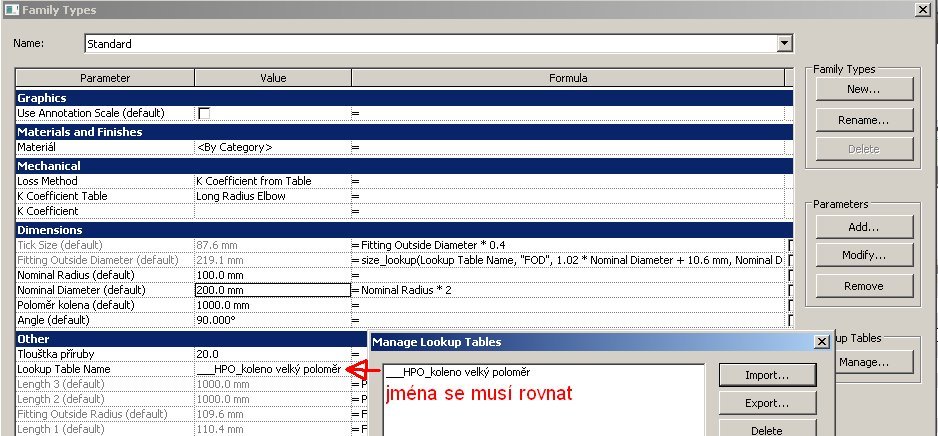

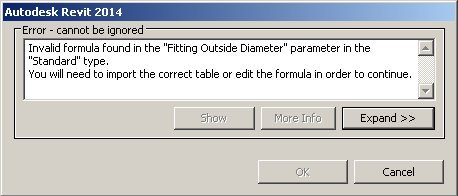

Chybové hlášení v důsledku nesrovnalosti názvů (původního jména souboru a načteného jména CSV souboru).
Variabilnost parametru ve skupině
Tato funkce je určena k řešení případů, kdy jsou ve skupinách nějaké objekty, u kterých musí mít některé parametry různé hodnoty. A to pro odpovídající objekty v různých instancích skupiny.

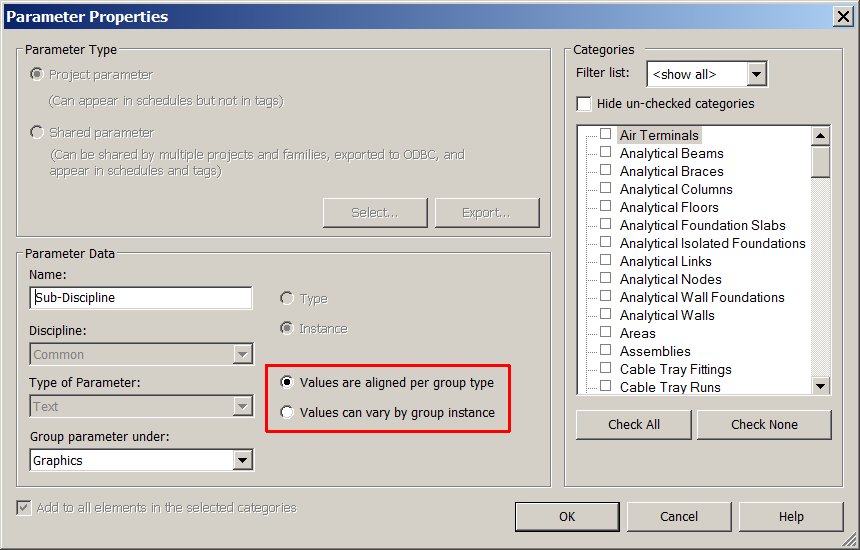

V dialogovém panelu Vlastnosti parametrů (v rámci projektu) jsou dostupné dvě nové volby:
- Parametr instance bude mít hodnotu stejnou pro celou skupinu
- Hodnota parametru může být v rámci skupiny různá
