Novinky Revit 2014 – 6.část

V tomto příspěvku se podíváme na vylepšení v oblasti stavařiny, konkrétně u objektu schodiště.

Schodiště – připojení ramene

Bylo vylepšeno napojování schodišťových ramen na podesty.

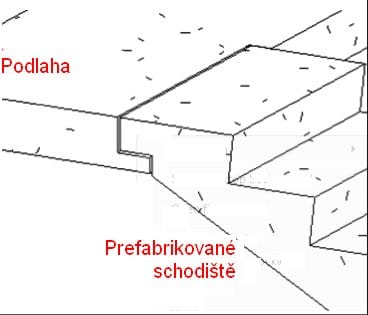

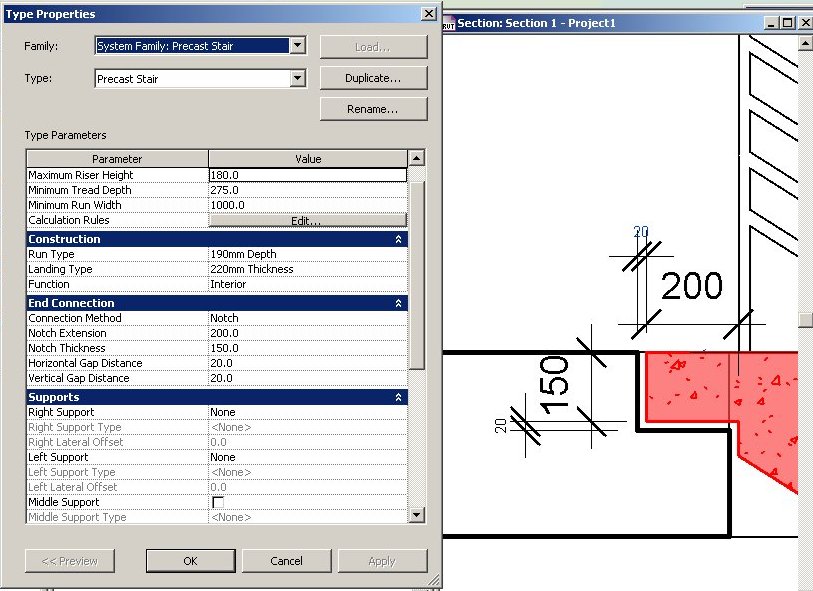

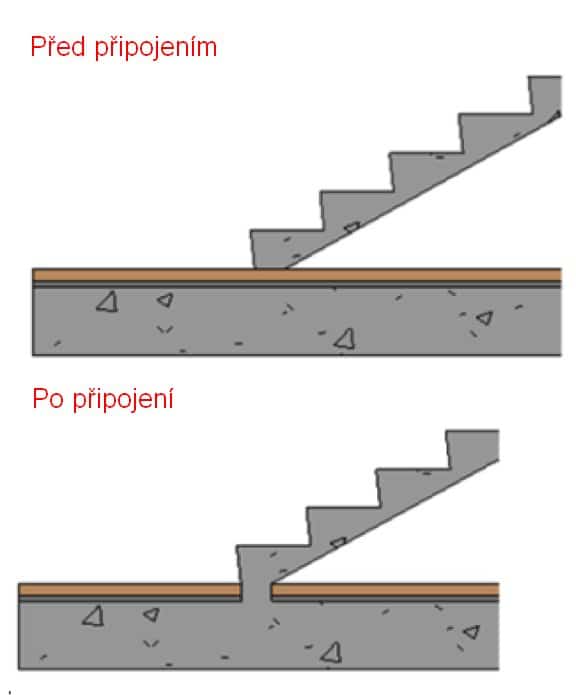

•  Prefabrikované schodiště se nyní připojí ozubem k podlaze nebo desce.

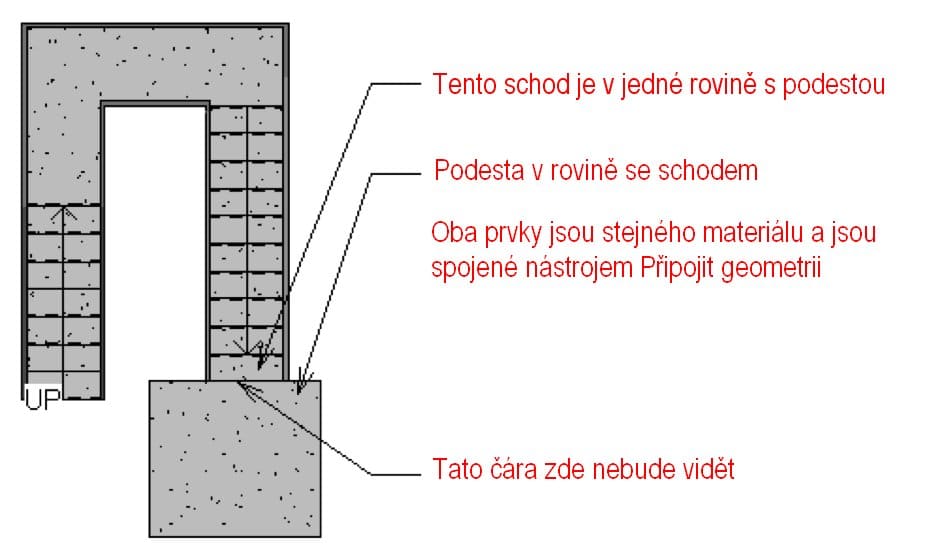

• Spojení schodů se strukturou vrstev podlahy

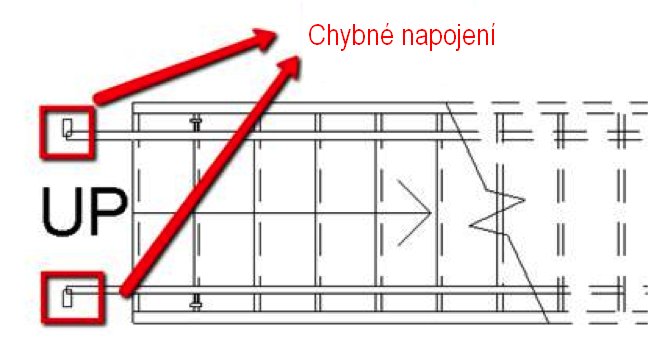

• Potlačení zobrazení doplňkových čar pro korektnější obraz v dokumentaci

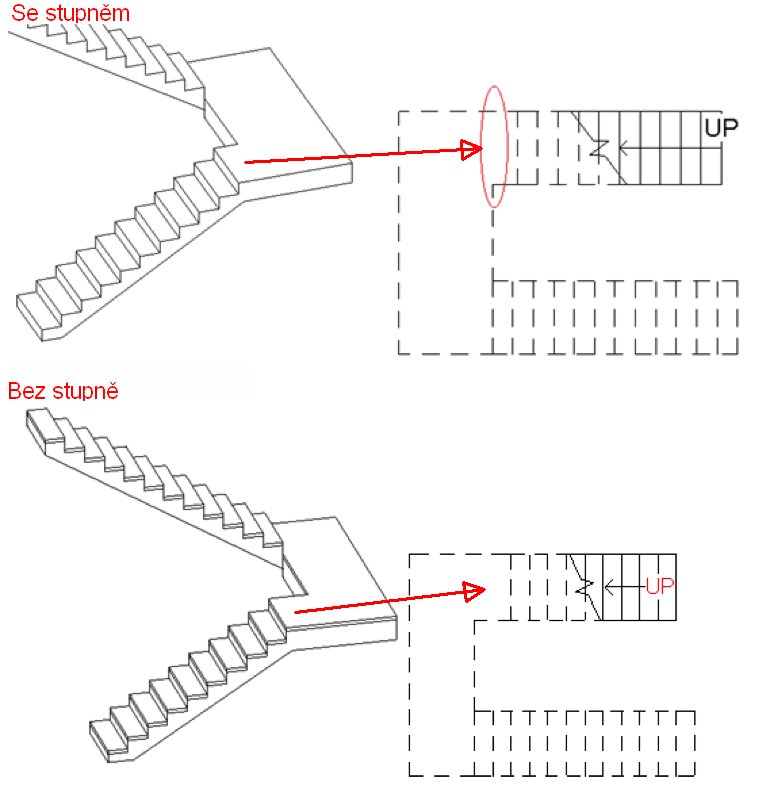

• Potlačení čáry (jalový stupeň) monolitických schodů v půdorysu

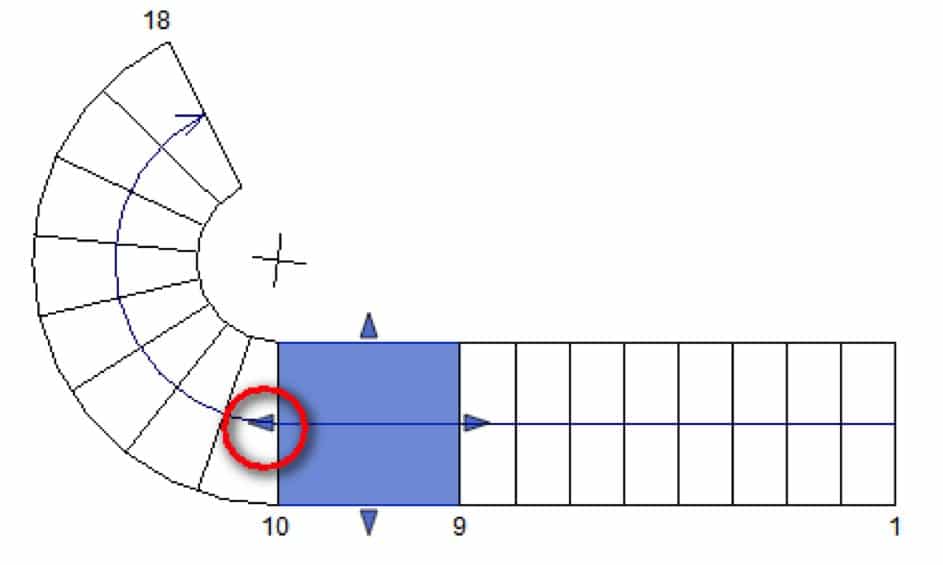

Vylepšené uchopování schodiště pomocí referencí

Toto vylepšení usnadňuje doplňkové uchopování za referenční čáry pro pomoc při úpravách komponent schodiště.

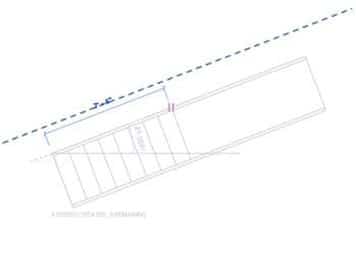

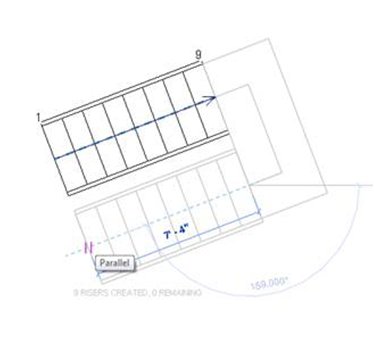

• Rovnoběžné uchopení s jinou referencí (stěna, nosník, referenční rovina, apod.).

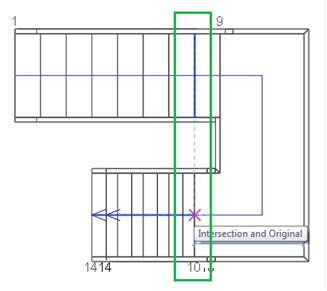

• Rovnoběžné nebo kolmé uchopení k jinému rameni při tažení ovládacího prvku konce ramene.

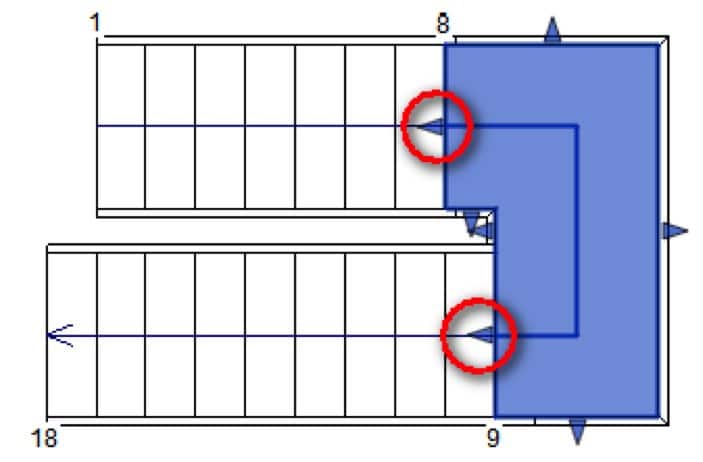

• Referenční uchopení umožní uživateli změnu U-tvaru podesty zpět na tvar obdélníkový.

• Zvýraznění reference uchopení pro levé rameno, pravé rameno, vnější levou a pravou podporu.

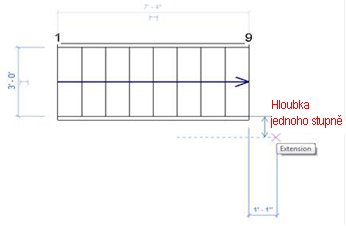

• Referenční uchopení pro vytvoření schodiště ve tvaru L s horním ramenem posunutým o hloubku jednoho stupně.

• Rovnoběžný úchop na čáru obrysu stupně při tažení podesty za její ovládací prvky pro přímou manipulaci.





Vylepšení dočasných kót schodiště

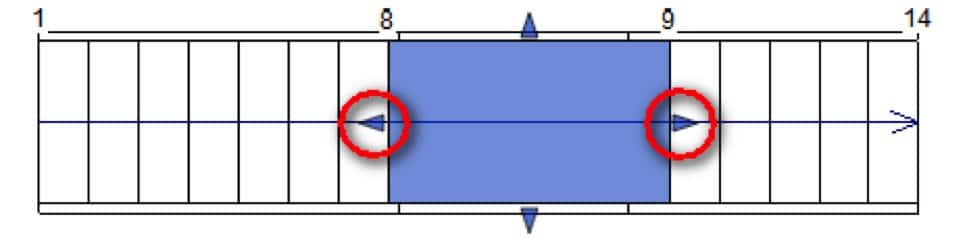

Pro větší kontrolu rozměrů podesty nebo přesné polohy jednotlivých komponent schodiště lze nyní využít dočasných nápomocných kót (obdobně jako u jiných objektů známých co by modré kóty).

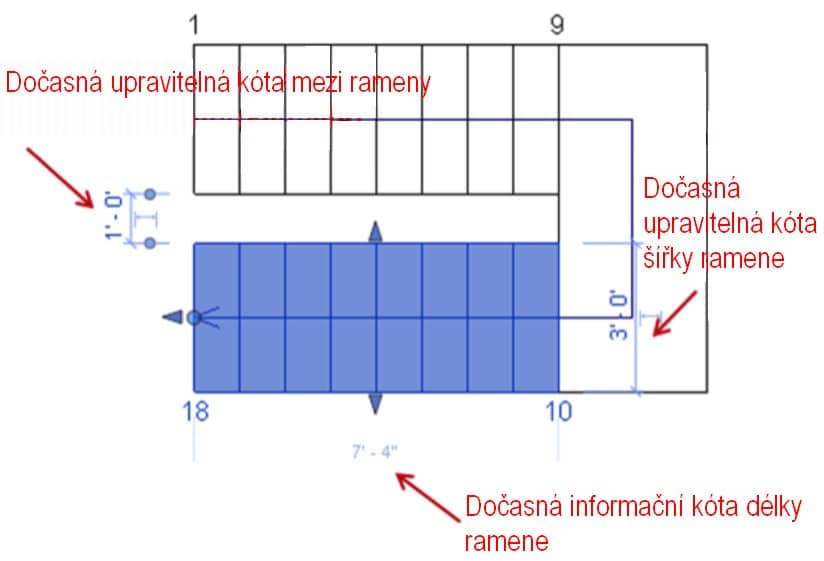

• dočasná upravitelná kóta mezi rameny
• dočasná upravitelná kóta šířky ramene
• dočasná informační kóta délky ramene

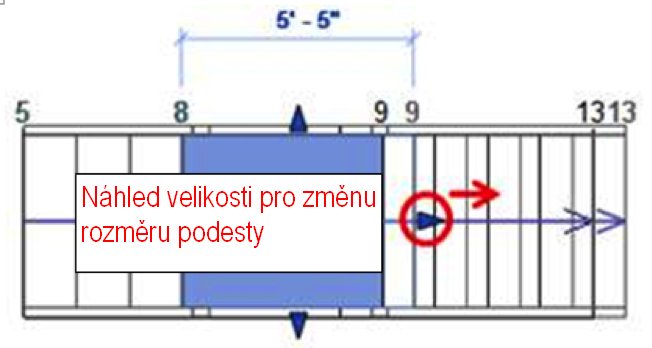

• dočasná náhledová kóta po výběru podesty s možností změny rozměru podesty

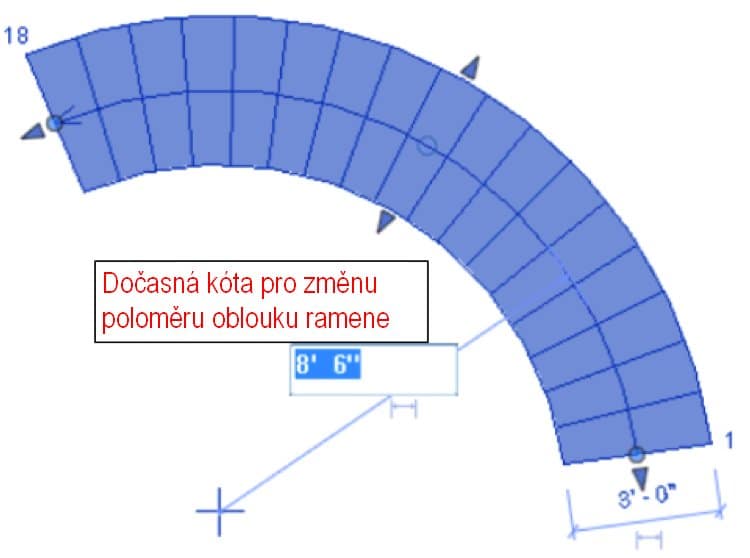

• dočasná upravitelná kóta poloměru obloukového ramene

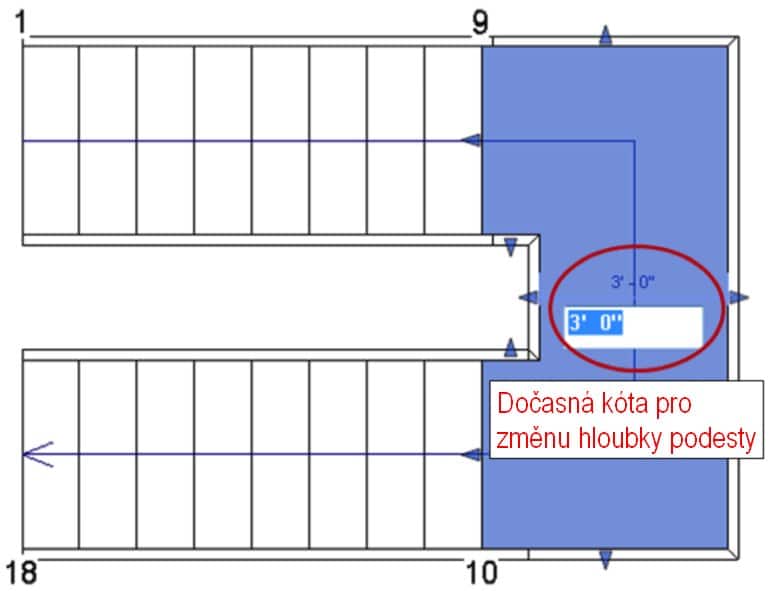

• dočasná upravitelná kóta pro změnu hloubky podesty





Vylepšení přímé manipulace s podestou schodiště

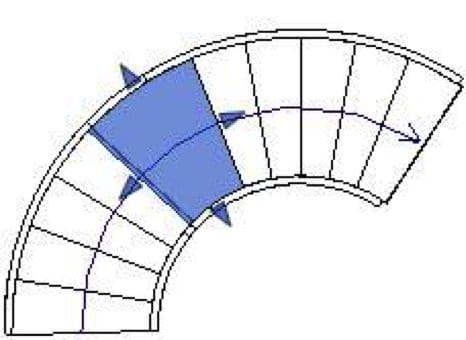

Poskytuje vyšší kontrolu hlavních připojených okrajů podesty k ramenům, s cílem umožnit snadnější a přímou manipulaci s tvarem podesty. Každá jednotlivá hrana podesty může být ovládána samostatně.

Vylepšení kvality zábradlí

Na podněty uživatelů byla odstraněna řada defektů souvisejících se zábradlím.

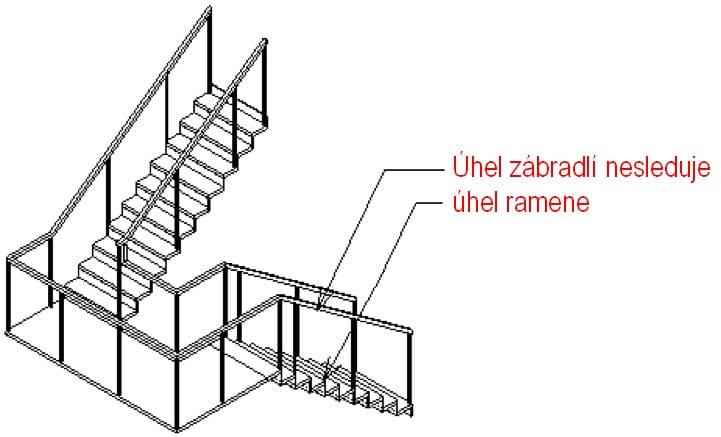

• Pokud rameno schodiště, tvořené náčrtem nemá zatrženou volbu „Zakončit podstupnicí“, bude nyní zábradlí rovnoběžné s ramenem schodiště

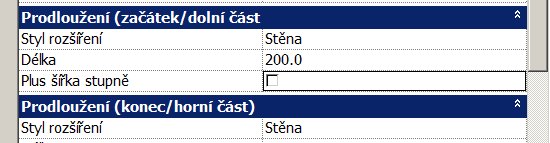

• Reprezentace zábradlí v půdorysu je nyní u volby Prodloužení – Styl rozšíření - Stěna správná.

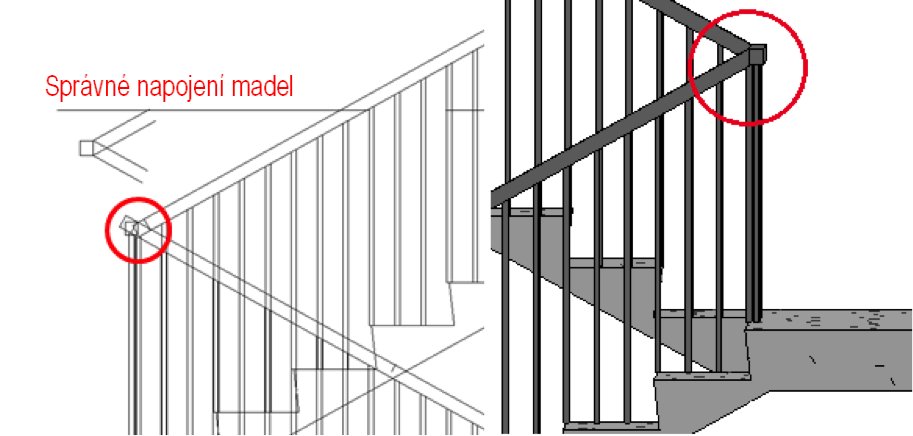

• Použití napojení horního zábradlí na vnitřním rohu, pokud je pro zábradlí nášlapný prostor šířky jednoho stupně a při použití napojení „simple“.



• Parametr zábradlí „Plus šířka stupně“ bude pracovat, i když zde není nastavena Délka prodloužení.



• Zaoblené připojení s poloměrem nyní může být použito na horní/dolní rozšíření stylu Stěna.
• Opraveny některé problémy, kdy madlo nebo vrch zábradlí není v některých pohledech vidět.
