Bod výpočtu místnosti
Do všech typů rodin, které jsou nějakým způsobem dotčené místností, např. nábytek, dveře, speciální vybavení, všeobecné modely, bylo přidáno nastavení pro Bod výpočtu místnosti.
Jsou-li tyto rodiny umístěny v projektu, mohou být někdy některé jejich části geometrie umístěné mimo místnost, prostor, nebo jsou v rámci jiného prvku, což má za následek nevypočitatelnost hodnot. Povolením volby Bod výpočtu místnosti umožňuje uživateli přesunout umístění výpočtového bodu tak, aby se dostal (a tím i celá rodina) do sledovaného prostoru (místnosti).
Nastavení bodu výpočtu místnosti
- vyberte z kreslicí oblasti instanci rodiny a otevřete editor rodin
- v půdorysném pohledu na panelu Vlastnosti zatrhněte volbu Bod výpočtu místnosti
- v rodině se objeví pomocný zelený bod, který vyberte a podle potřeby posuňte na jiné, vhodnější místo (při požadavku na změnu Z-ového umístění zvolte jiný pohled)

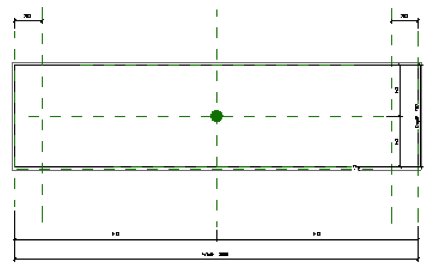

Výchozí poloha bodu výpočtu místnosti

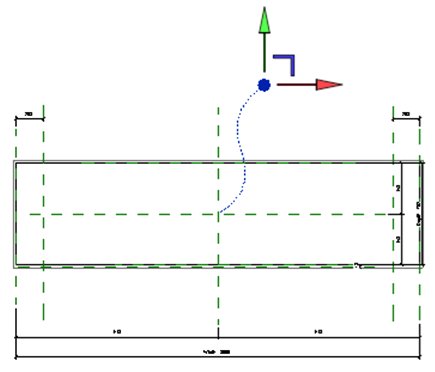

Posunutí bodu výpočtu místnosti
Rozšíření možnosti bodu výpočtu místnosti řeší například následující situaci, kdy pult obtéká dělicí stěnu v místnosti:

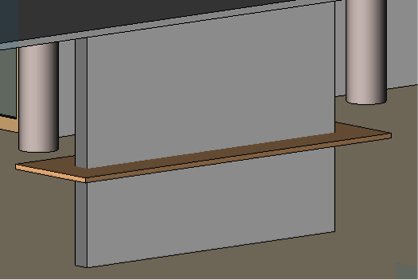

Pult okolo stěny
Rodina pultu v tomto modelu se skládá z jednoduchého obdélníkového vysunutí a je umístěná do středu stěny. Počátek pultu je v jeho středu s umístěním ve stěně. To je reprezentováno červenou tečkou na následujícím obrázku.
Bod výpočtu místnosti je ve stěně
Vzhledem k tomu, bod výpočtu místnosti leží uvnitř stěny, Revit si pult s místností neasociuje (neobjeví se v tabulce zařízení místnosti). Jednoduchou úpravou polohy bodu výpočtu místnosti v rodině si uživatel může nastavit chování rodiny podle potřeby.
Rozšíření vzájemné spolupráce
Vylepšení exportu
- DWF – podpora byla rozšířená o export textur, vzorů čar, tloušťku čar, barev a textů
- DWG/DXF – export kót Revitu byl v této verzi významně vylepšen. Byla přidaná podpora pro alternativní kóty a během exportu jsou nyní všechny typy kót podporované a mapované na kótovací styly AutoCADu. Import/export byl vylepšený k posílení kvality a stability pracovních postupů.
- Aktualizace standardů hladin – předdefinované standardy hladin, které jsou instalované s Revitem, byly aktualizované jako reakce na poslední verze následujících standardů: AIA, ISO13567, CP83 a BS 1192.
Vylepšení importu
- DWG/DXF – pokud je do prostředí projektu importován/připojen soubor, jsou importy/připojení uvedeny v seznamu dialogového panelu Přepsání viditelnosti/ zobrazení pouze v pohledech, do kterých byly soubory importovány/připojeny. Dříve, pokud byl do pohledu projektu připojen nějaký CAD soubor a později byl pohled odstraněn, neexistoval žádný způsob, jak soubor znovu do projektu načíst. Řešením bylo CAD soubor odpojit a poté ho znovu připojit.

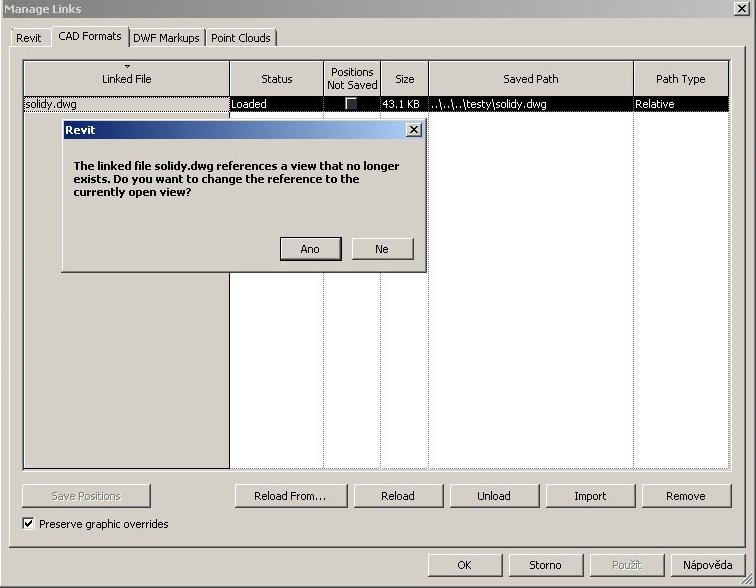

Dodatečné odpojení reference z dříve zrušeného pohledu
- Pokud je importovaná CAD instance, obsahující geometrii 3D těles, v prostředí editoru rodin rozložena, jsou nyní 3D tělesa zachována. 3D těleso se stává prvkem volného tvaru, který může být dále ořezáván, spojován a jinými operacemi s tvary upravován. Tyto volné prvky mohou být také v rovinných plochách upravovány přetahováním příslušných ovládacích prvků.

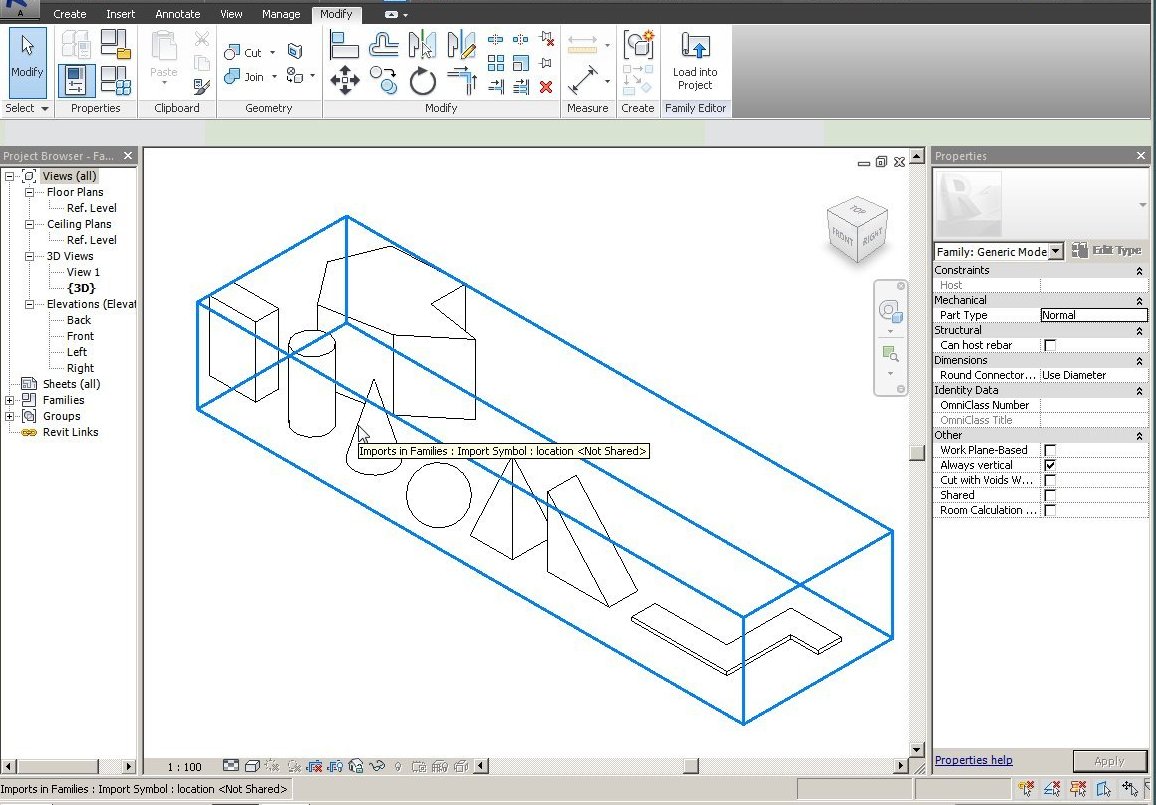

Po importu 3D geometrie (tělesa z AutoCADu)
Po rozložení importovaného symbolu

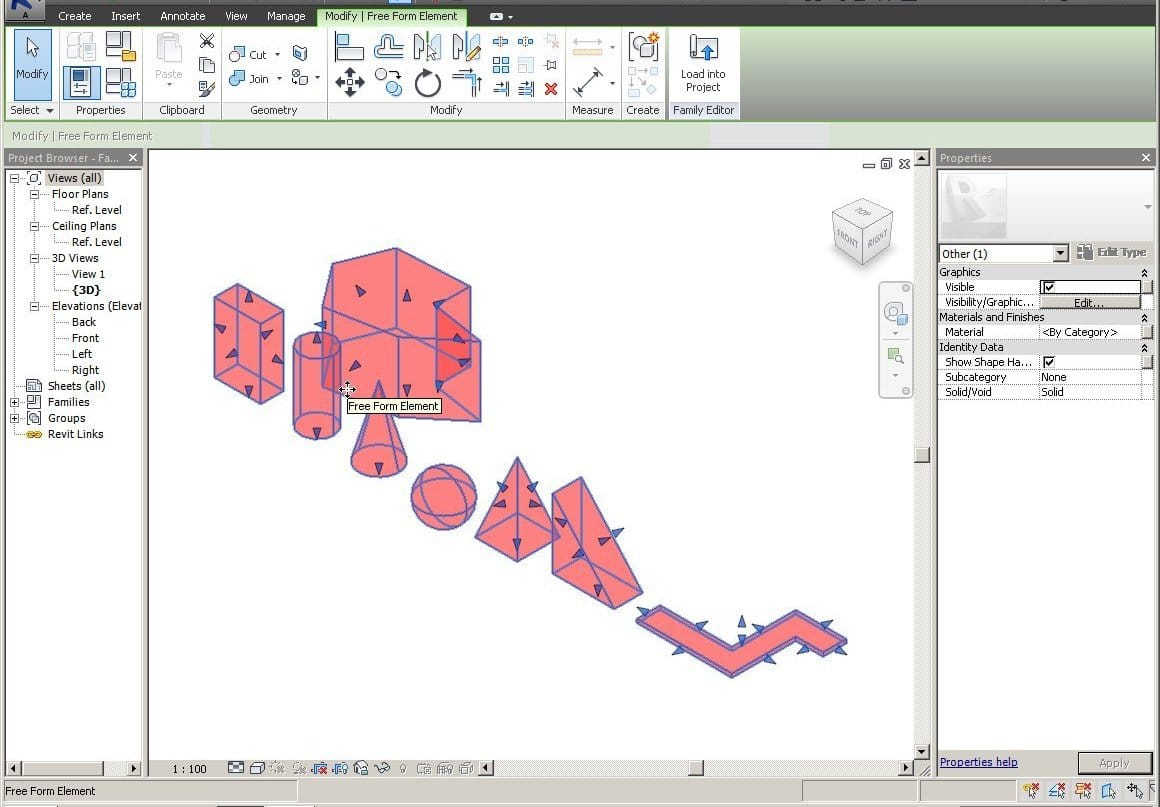

Úpravy vzniklých těles jsou možné, jsou převedeny na volné tvary Revitu

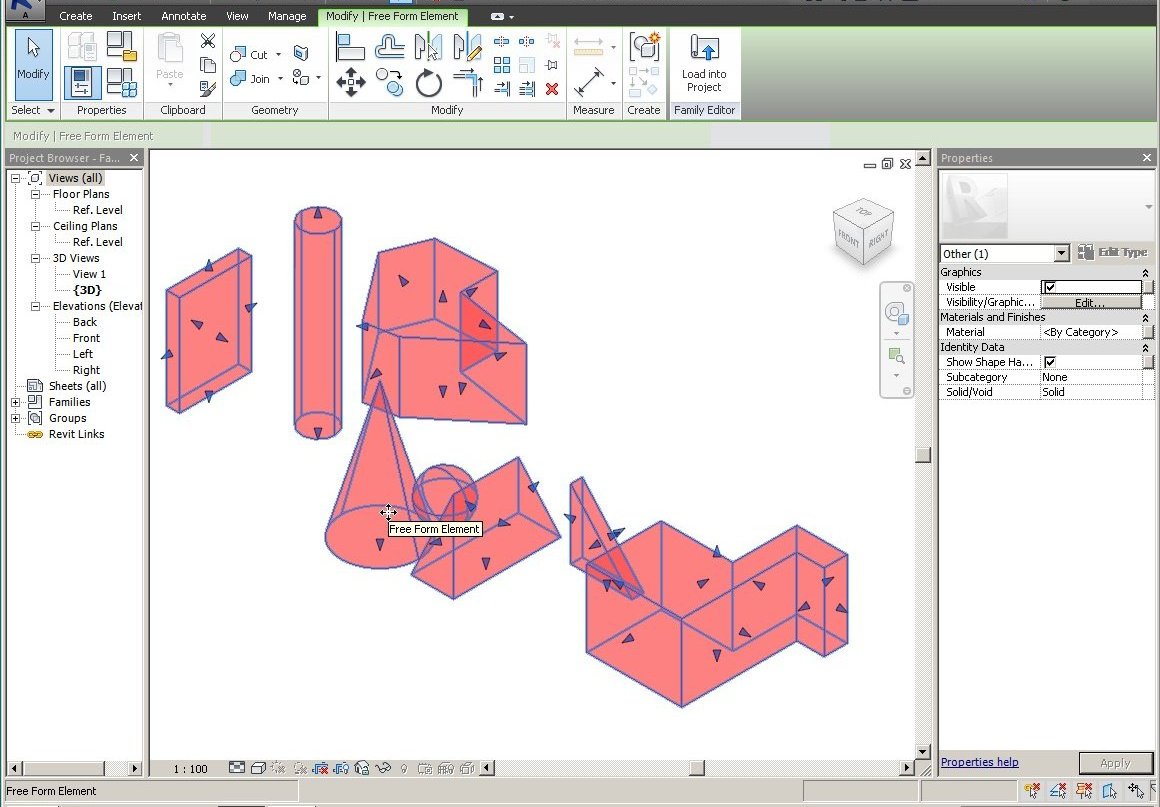

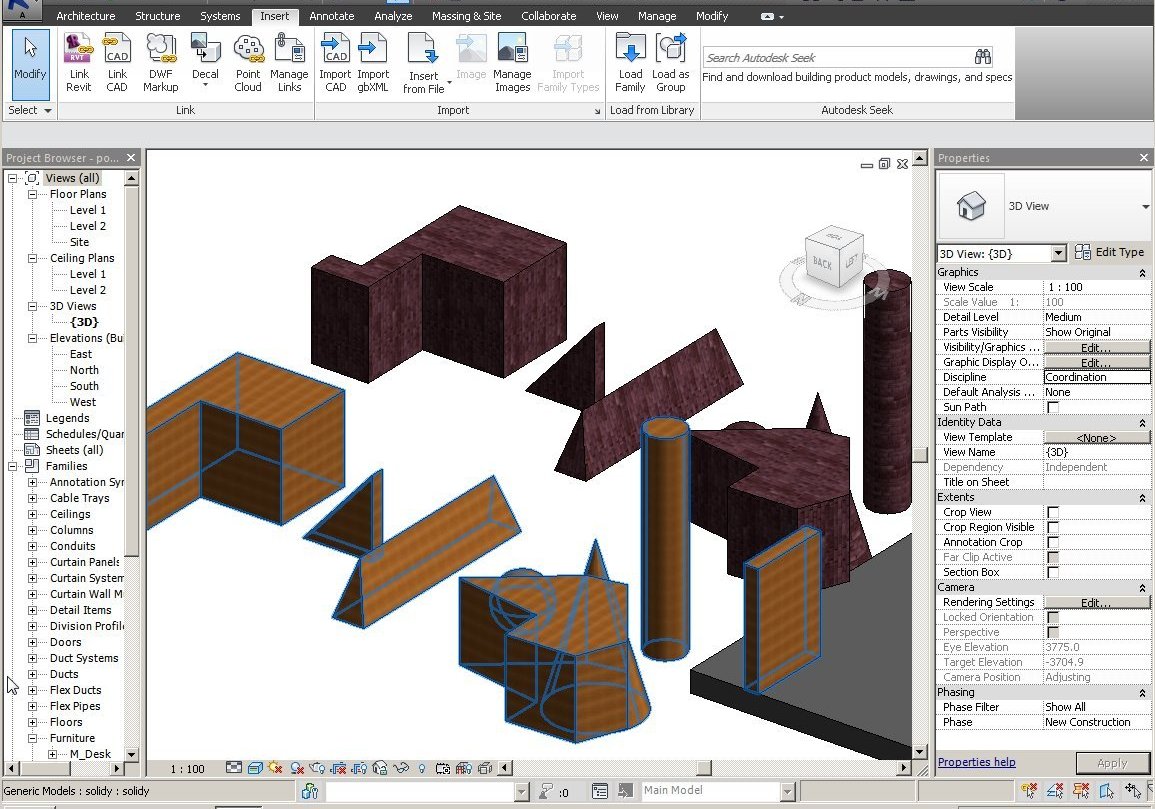

S importovanou 3D geometrií lze dále pracovat
- API – všechny formáty CAD pro import/export jsou nyní také dostupné přes rozhraní API
