Nové rozhraní a vlastnosti tabulek
Velká skupina zlepšení se dotkla možností a vzhledu tabulek.

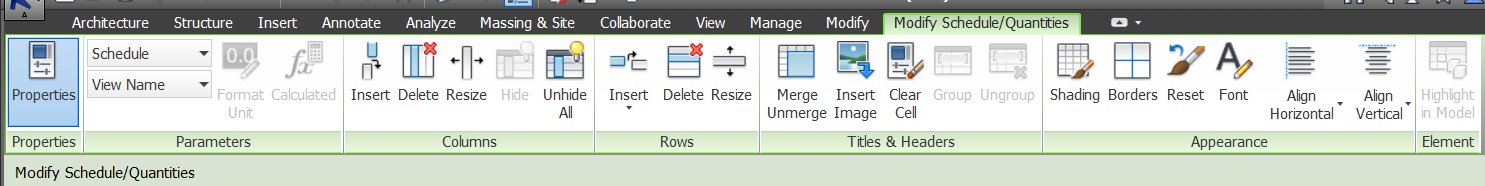

- Nové rozhraní založené na pásu karet poskytuje lepší správu vzhledu tabulek.

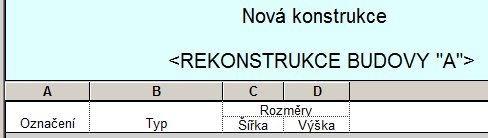

- Pro podporu uživatelky definovaných textů, zobrazení parametrů pohledu a projektu a vložených obrázků, bylo do tabulky přidáno tzv. záhlaví.

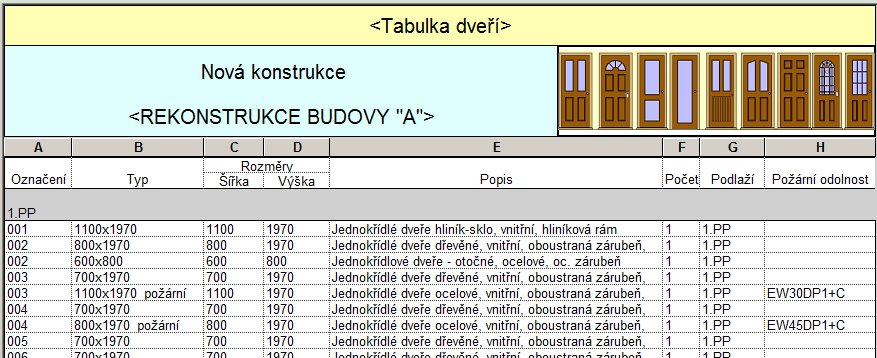

Vzhled tabulky v pohledu definice tabulky

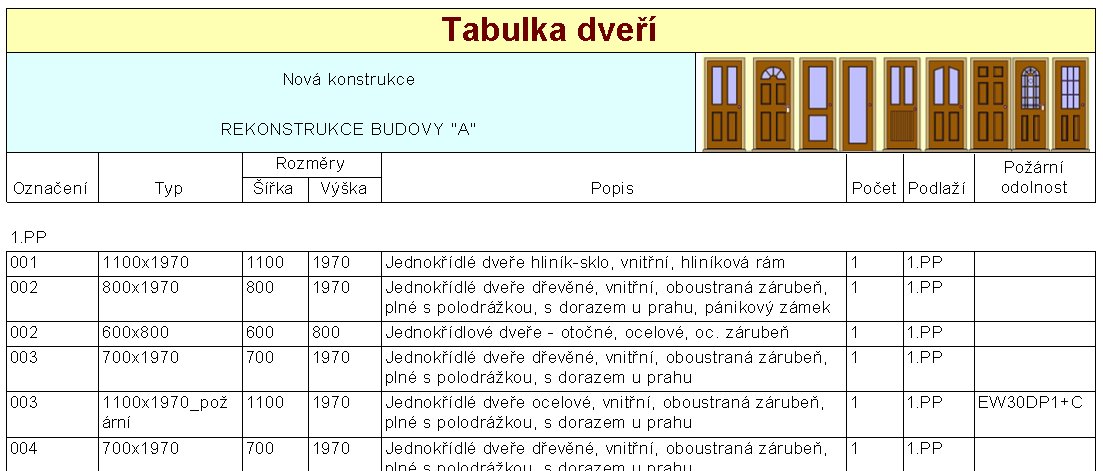

Vzhled tabulky na výkresu
- V mřížce upravovaných buněk jsou hodnoty parametrů odlišené od uživatelsky zadaných textů.
- Pro lepší kontrolu je v pásu karet vidět zpětná odezva o kategorii a parametru přiřazeného sloupci nebo buňky záhlaví.
- Textové styly použité v nástroji Text, jsou použity k nastavení základního formátování pro buňky tabulky Záhlaví, hlavičky a dat.
- Charakteristika textu a vzhled buňky může být přepsáno pro buňky v části záhlaví a sloupce v části data.
- Vzhled tabulky zobrazené v pohledu úprav a tabulky zobrazené v pohledu výkresu, jsou nyní mnohem sladěnější.
- Podmíněné formátování může být nyní použito také i při tisku (nebo ne).
- V tabulce se nyní může objevit mnohem více kategorií.
Doplněné kategorie a parametry pro tabulky

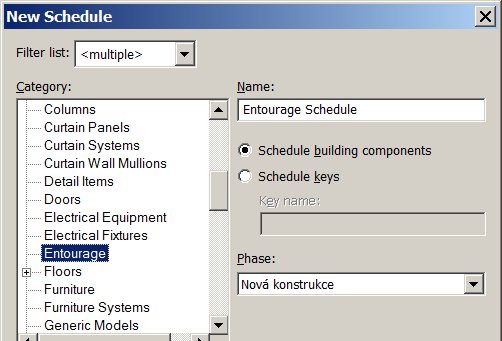

Nové kategorie dostupné v tabulkách:
- Architectural Columns (architektonické sloupy)
- Detail items (detaily)
- Entourage (stafáž)
- Generic models (všeobecné modely)
- Grids (osnovy)
- Levels (úrovně)
- Pads (desky)
- Roof Soffits (střešní podhledy)
- Structural Beam Systems (systémy konstrukčních nosníků)
- Structural Area Reinforcement
- Structural Path Reinforcement
- Structural Fabric Areas

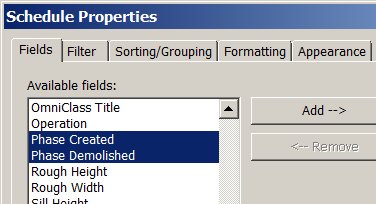

Nové parametry dostupné v tabulkách:
- Phase Created (fáze vytvoření)
- Phase Demolished (fáze demolice)
Úpravy pomocí dvojkliku
Schopnost Revitu, dvojklikem upravit objekty, byla rozšířena na více typů. V současné době jsou do výchozího chování zahrnuty následující typy objektů:
| Typ objektu | akce po dvojkliku |
| Sestavy | režim úprav sestavy |
| Tabulka na výkresu | otevření pohledu tabulky |
| Pohled na výkresu | aktivace pohledu |
| Stěna (úprava profilu) | úprava profilu |
| Podlaha (úprava hranice) | úprava hranice |
| Stropy (úprava hranice) | úprava hranice |
| Střecha (v půdorysu) | úprava hranice |
| Střecha (vysunutím) | úprava hranice |
| Podlaha (úprava hranice) | úprava hranice |
| Systém nosníků (úprava hranice) | úprava hranice |
| Zábradlí | úprava zábradlí |
| Schodiště | úprava schodiště |
| Úprava vysunutí (tvar) | úprava tvaru |
| Úprava rotace (tvar) | úprava tvaru |
| Úprava tažení (tvar) | úprava tvaru |
| Úprava přechodu tažením (tvar) | úprava tvaru |
| Úprava přechodu (výchozí úprava základny) | úprava základny |
| Vazník (úprava profilu) | úprava profilu |
| Prut | úprava prutu |
| Vyztužení | úprava prutu |
| Otvory | úprava náčrtu |
| Vyplněná oblast | úprava náčrtu |
| Revizní obláček | úprava náčrtu |
| Rozdělení plochy prvku | úprava náčrtu |

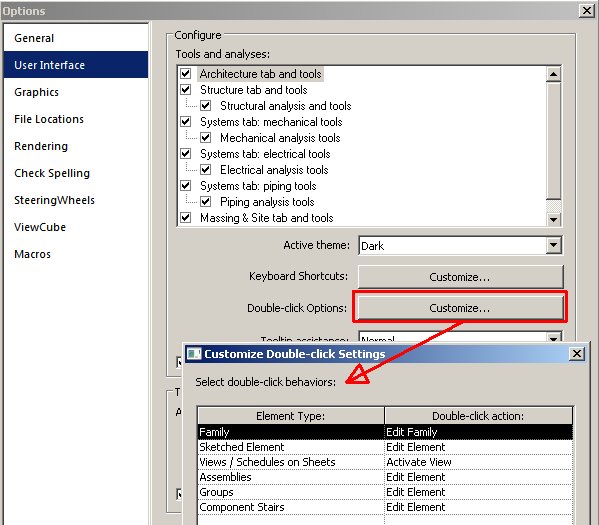

Tyto výchozí akce mohou být upravovány v panelu Možnosti > Uživatelské rozhraní > Akce dvojklikem.
V závislosti na typu objektu si můžete vybrat z následujících akcí:
- nedělej nic
- úprava rodiny
- úprava objektu
- úprava typu
- aktivace pohledu
