Novinky Revit 2014 - 11.část

Kdo by ze zpracovatelů stavebních projektů nebyl už v ranném stádiu návrhu rád za poměrně ucelené a přesné informace ohledně energetických a souvisejících nároků budoucího díla? I v tomto ohledu má Autodesk slušně našlápnuto, neboť nová verze Revitu je ještě více, než ta předchozí, protkána funkcemi k zajištění těchto požadavků.

Energetická analýza v Revitu

Energetická analýza Autodesk 360 pro Revit 2013 (dříve známá jako "Koncepční energetická analýza") přinesla nástroj, založený na cloudové technologii, energetickou analýzu podpořenou web aplikací Autodesk^® Green Building Studio^® (GBS). Analýza je spouštěná přímo z aplikace Revit na objektech koncepčního modelování. Nyní navíc, Revit 2014 nabízí stejný postup s použitím architektonických stavebních prvků, tj. stěn, střech, podlah, oken atd. Analýza pracuje s objekty, ale i bez objektů Revitu typu Místnost nebo Prostor. Tyto objekty poskytují v raných fázích návrhového procesu velmi cenné informace, kdy skutečné stavební objekty obvykle ještě nejsou v modelu Revitu přítomny.



Základní pracovní postupy

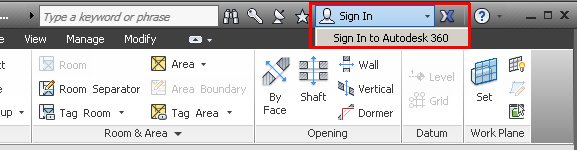

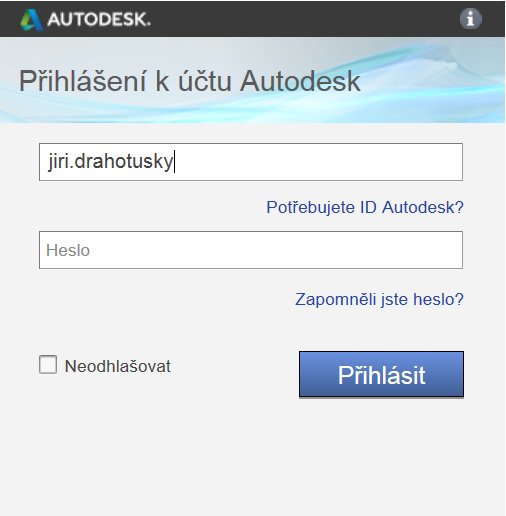

Energetická analýza Autodesk 360 pro Revit je jednou z mnoha výhod tzv. předplatného (Subscription). Pro přístup budete potřebovat přihlášení Autodesk ID, které je spojeno s předplatným Revitu. Přihlaste se pomocí přihlašovací lišty v horní liště aplikace Revitu.





Spuštění energetické analýzy pomocí stavebních prvků Revitu:

• otevřete nebo vytvořte model v Revitu a přejděte na výchozí 3D pohled
• v aplikaci Revit přejděte na kartu Analyzovat
• najděte panel Energetická analýza
• zapněte nástroj Use building elements for simulation (Použít stavební prvky pro simulaci)
• vyberte nástroj Energetické nastavení

Poznámky:

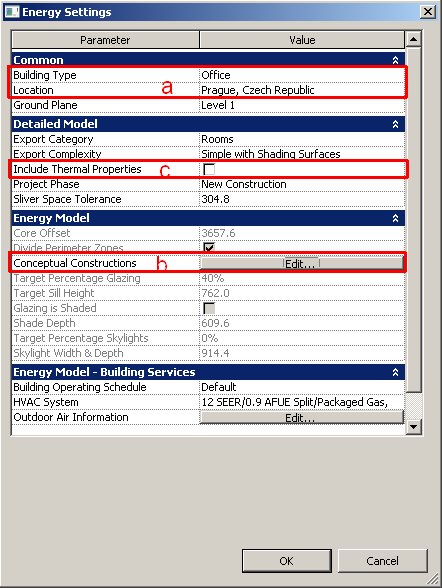

• v dialogu energetické nastavení doporučujeme nastavení umístění a typu budovy na minimum (a)

• jako výchozí nastavení v energetické analýze pro tepelně technické vlastnosti stavebních prvků se používá "Koncepční konstrukce" (b)
• pokud jste u stavebních prvků zadali materiálům tepelné vlastnosti a chcete je zahrnout v energetické analýze, zvolte "Zahrnout tepelné vlastnosti" (c)

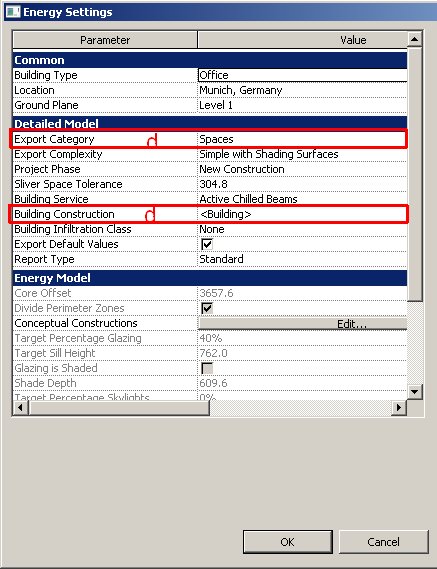

• případně nastavením "Export kategorie" na "Prostory" (i když v modelu nejsou žádné prostory), můžete k určení tepelných vlastností prvků použít "Stavební konstrukce". Pokud jsou prostory v modelu Revitu přítomny, jejich parametry, jako např. obsazenost, osvětlení, zařízení atd. budou v analýze také použity (d).

Nastavení parametrů

Volba kategorie

• Vyberte nástroj Spustit energetickou simulaci


Poznámka:

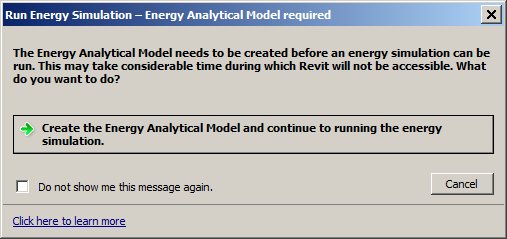

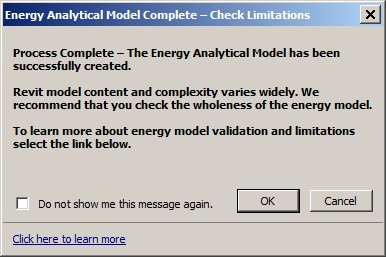

Tento krok vytvoří EAM (energetický analytický model), který může v závislosti na velikosti a složitosti modelu trvat delší dobu.

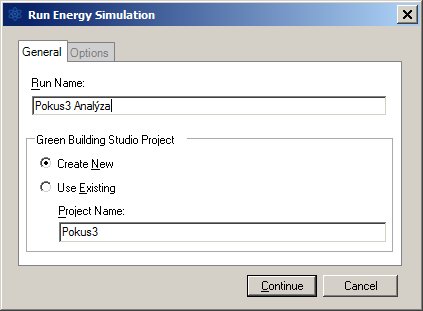

Potom se objeví nabídka na vytvoření nového GBS projektu nebo použití existujícího (pokud je již nastavená poloha, klimatické údaje atd.). Pomocí stejného přihlášení Autodesk ID se můžete přihlásit přímo do GBS https://gbs-adn.autodesk.com, kde si můžete prohlédnout projekty a vytvořit nové s dalším nastavením, například náklady na energie, měnu, atd.

Energetická simulace

Analýza je připravená

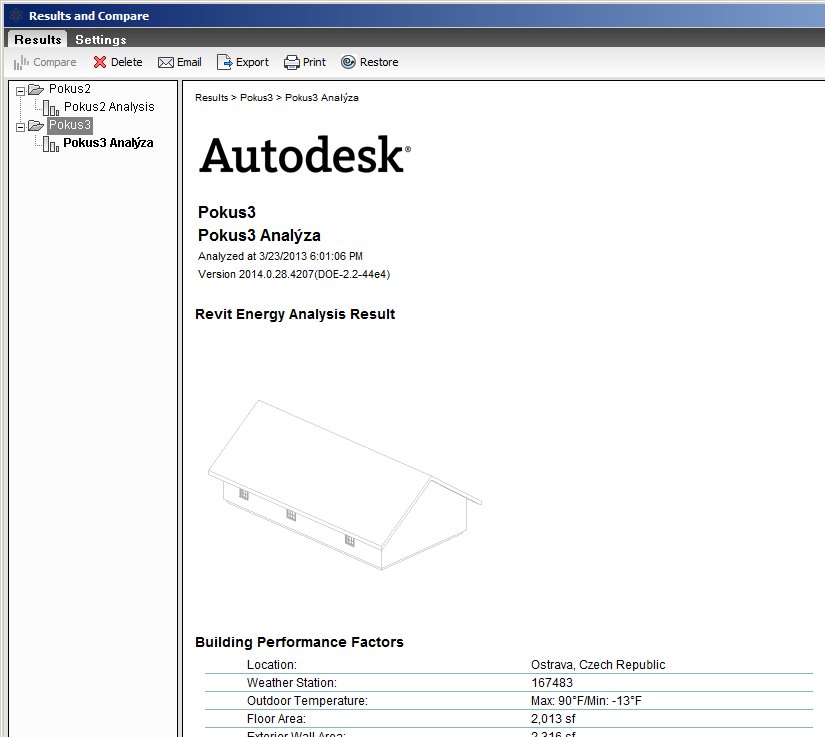

• K prohlédnutí výsledků simulace zvolte nástroj Results & Compare

Poznámka:

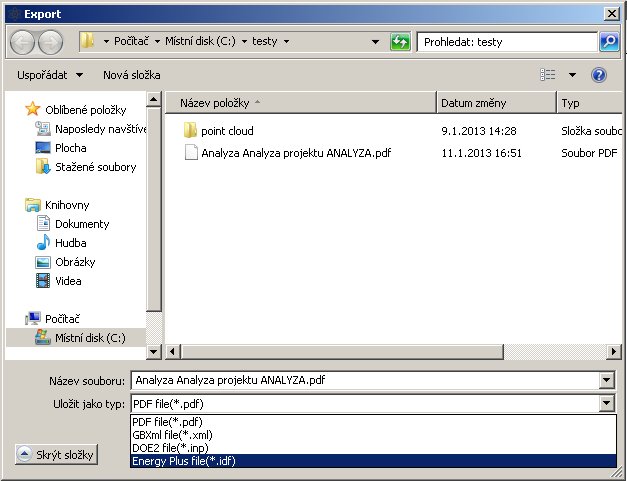

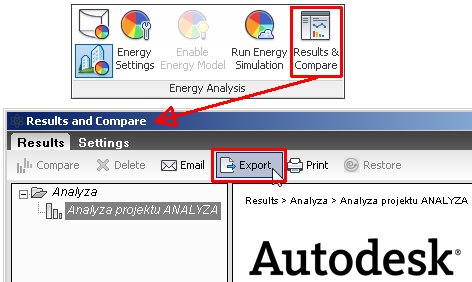

Revit vás upozorní, až bude simulace kompletní. Pokud chcete exportovat soubory gbXML, DOE2 nebo EnergyPlus, vyberte v dialogového panelu Results & Compare  z rozbalovacího menu Typ souboru požadovaný výstupní formát.

• Volitelně se můžete také přihlásit přímo z prostředí Green Building Studio:

https://gbs-adn.autodesk.com a zobrazit si spuštěný projekt nebo výsledky, vytvářet nové projekty, nahrávat historii účtů za služby apod.

Shrnutí:

Hlavním cílem a záměrem nových funkcí je:

1. Umožnit spuštění celé energetické simulace přímo z aplikace Revit bez nutnosti existence stavebních prvků, cokoliv přidat nebo upravit v modelu Revitu nebo umožnit analýzu třetích stran – to vše pak poskytuje významné úspory v čase a dovednostech, obvykle vyžadovaných k provedení energetické analýzy, zejména v raných fázích procesu návrhu.
2. Využití materiálů stavebních objektů Revitu a jejich tepelných vlastnosti, objektů Revitu „Prostor“ s parametry obsazení, osvětlení, zařízení atd. k určení dat energetického modelu (mimo výchozích hodnot) - to poskytuje vysokou míru kontroly nad většinou vstupních dat energetického modelu.
3. Správa, spouštění a ukládání analýz pomocí cloudové technologie Studio Green Building a využití svých historických účtů za služby s umístěním a časově určitých klimatických dat pro stávající budovy - to umožňuje lepší spolupráci napříč skupinami, které se snaží kontrolovat kvalitu a sdílení výsledků energetické analýzy.
4. Export energetického analytického modelu (EAM), do formátů gbXML, DOE2 a EnergyPlus pro následné analýzy nástroji třetích strany.

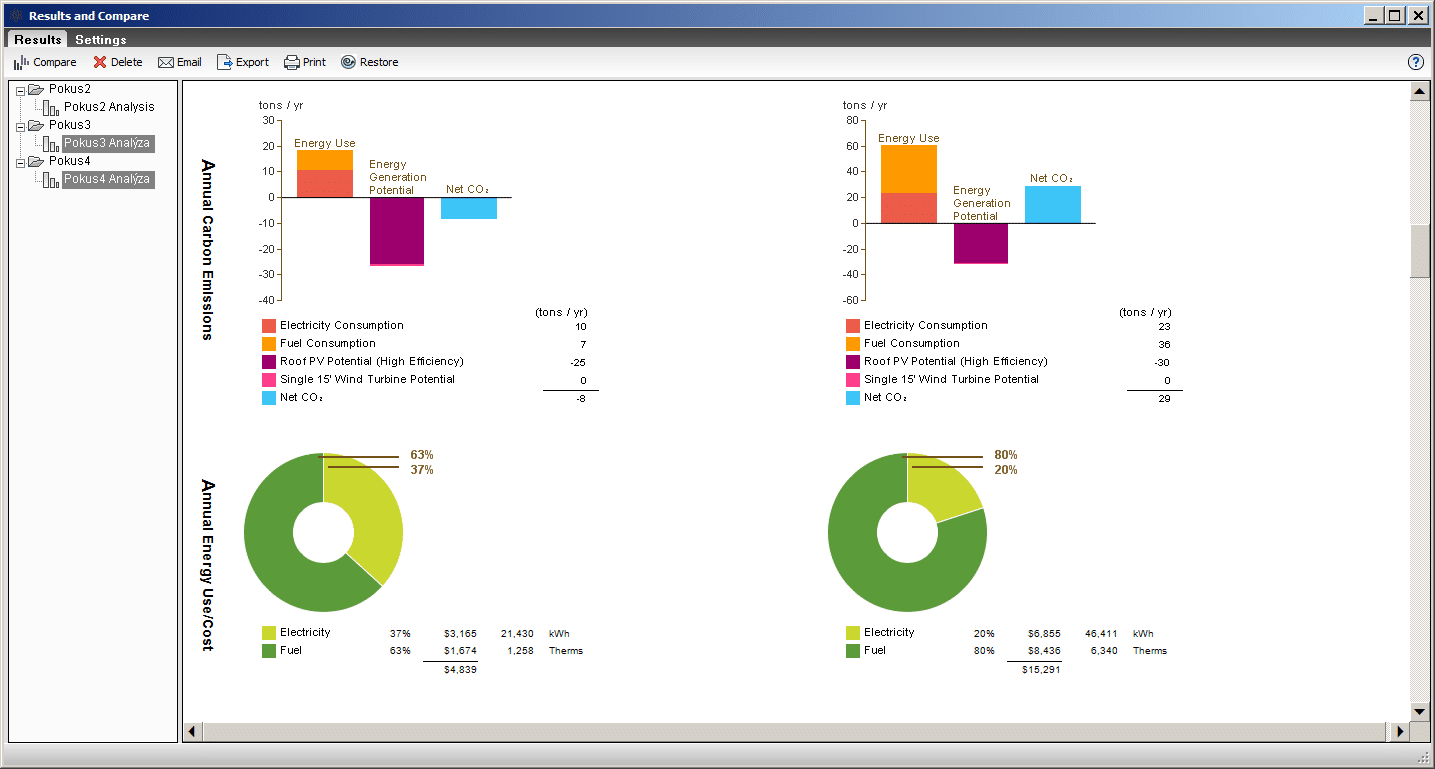

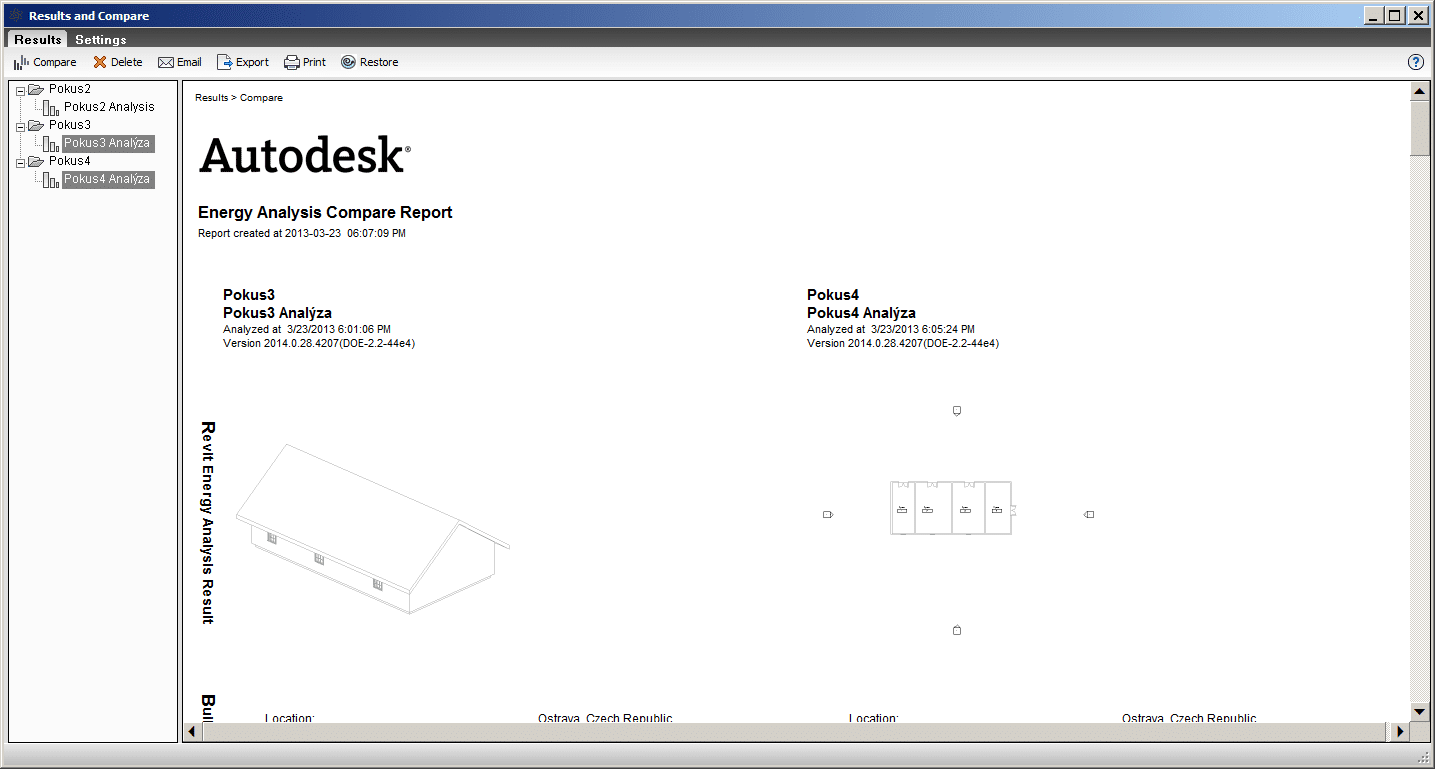

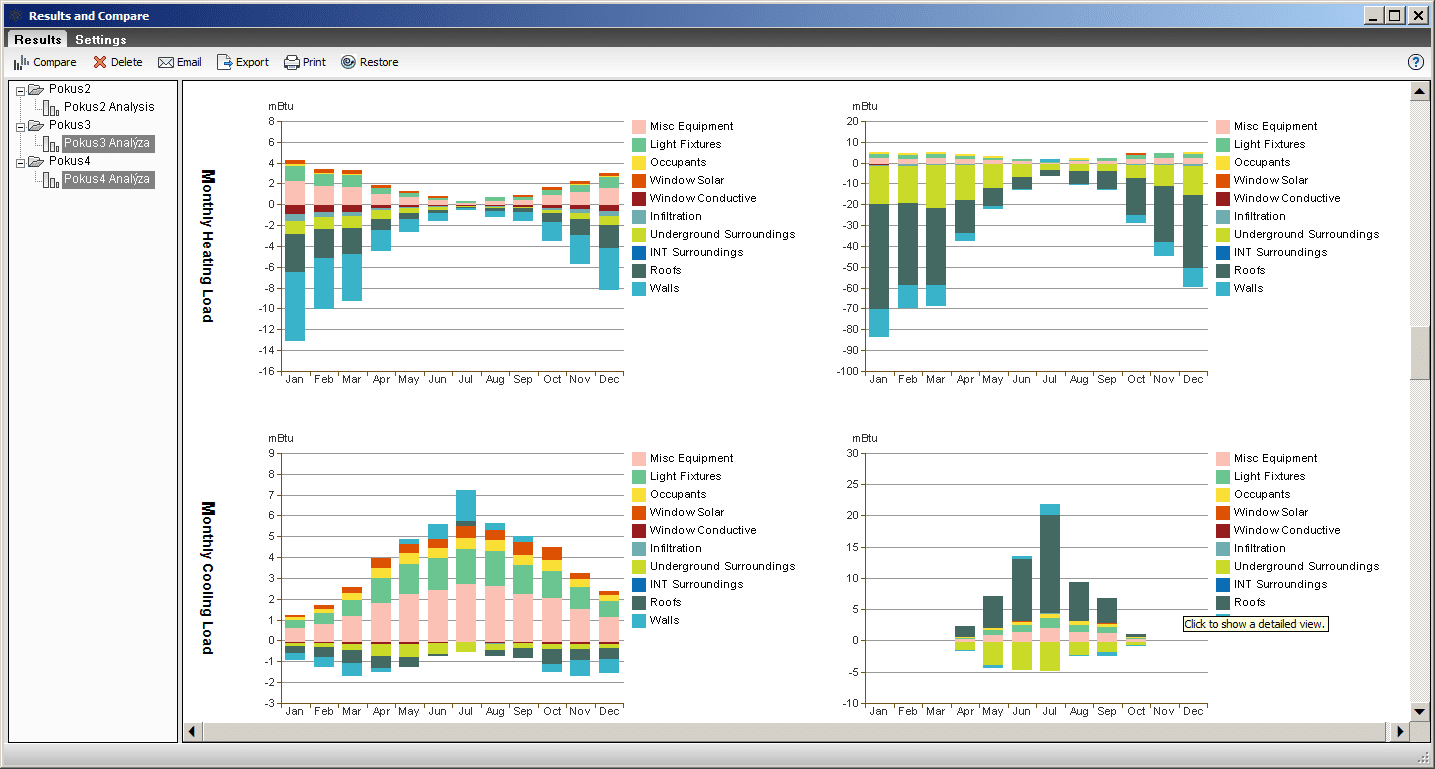

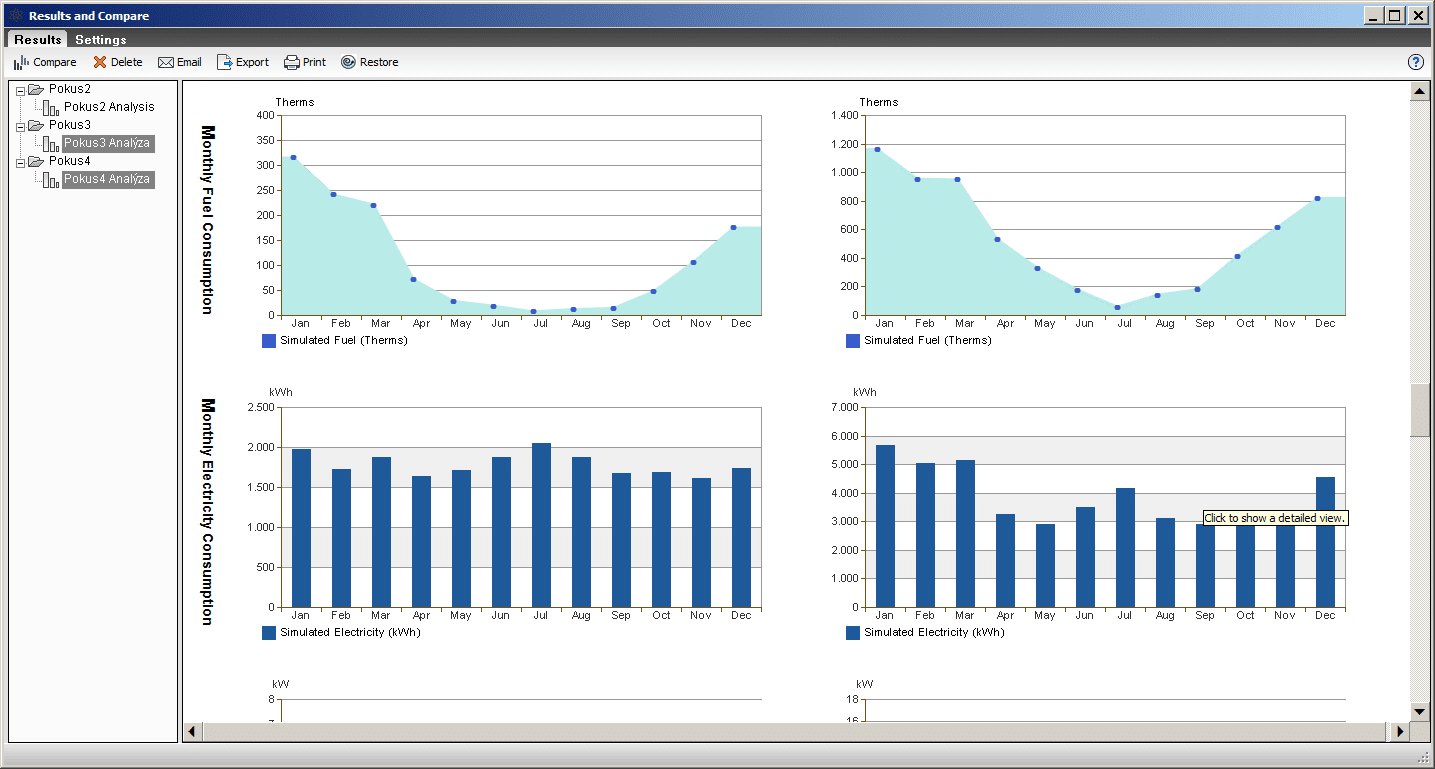

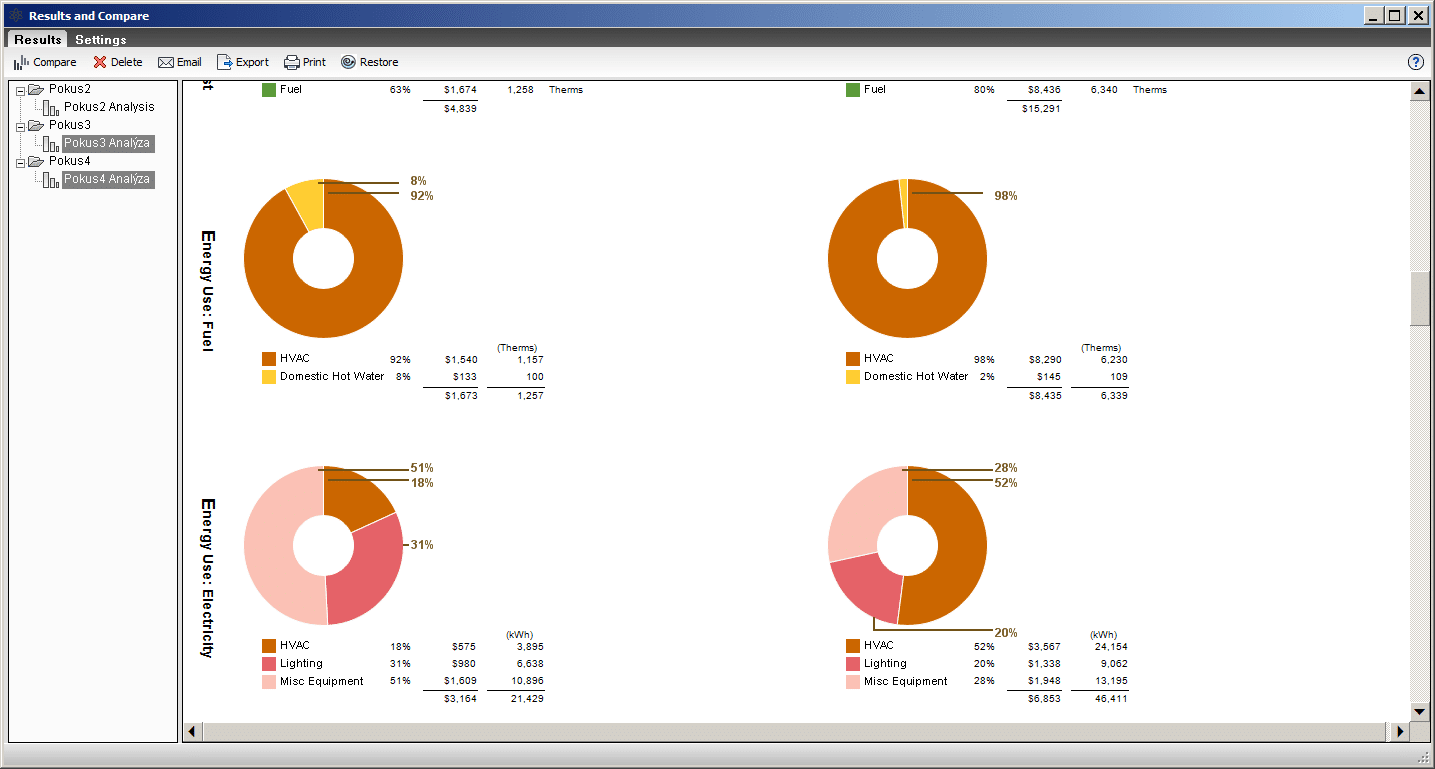

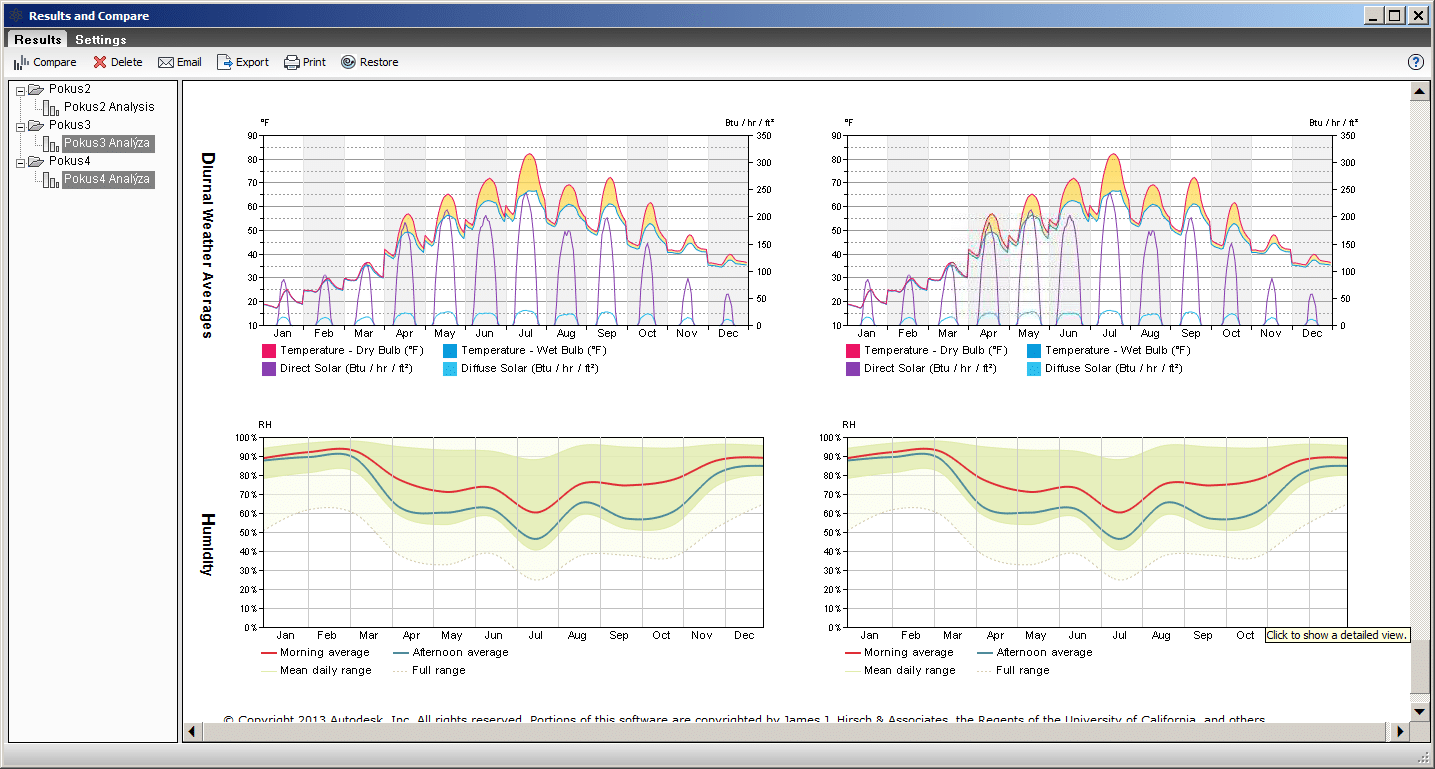

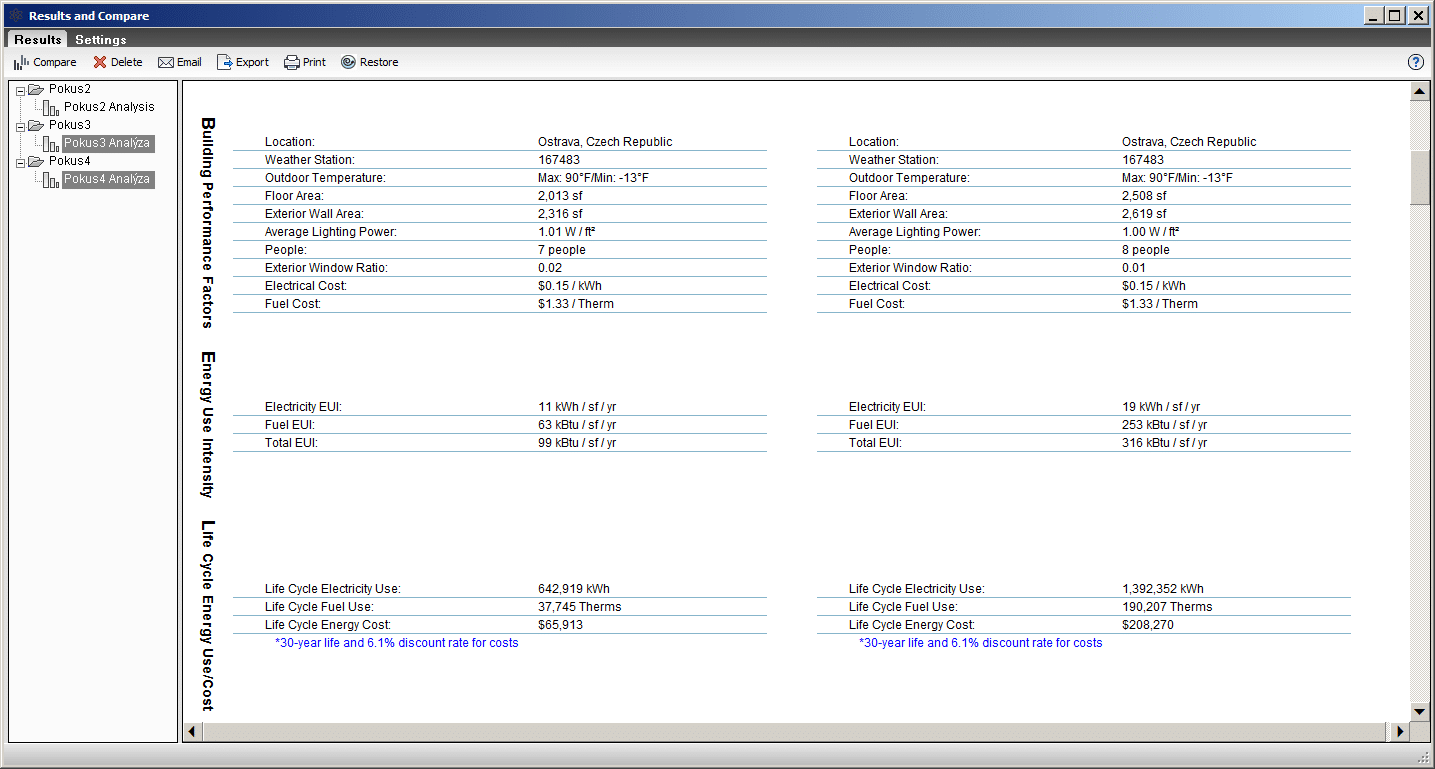

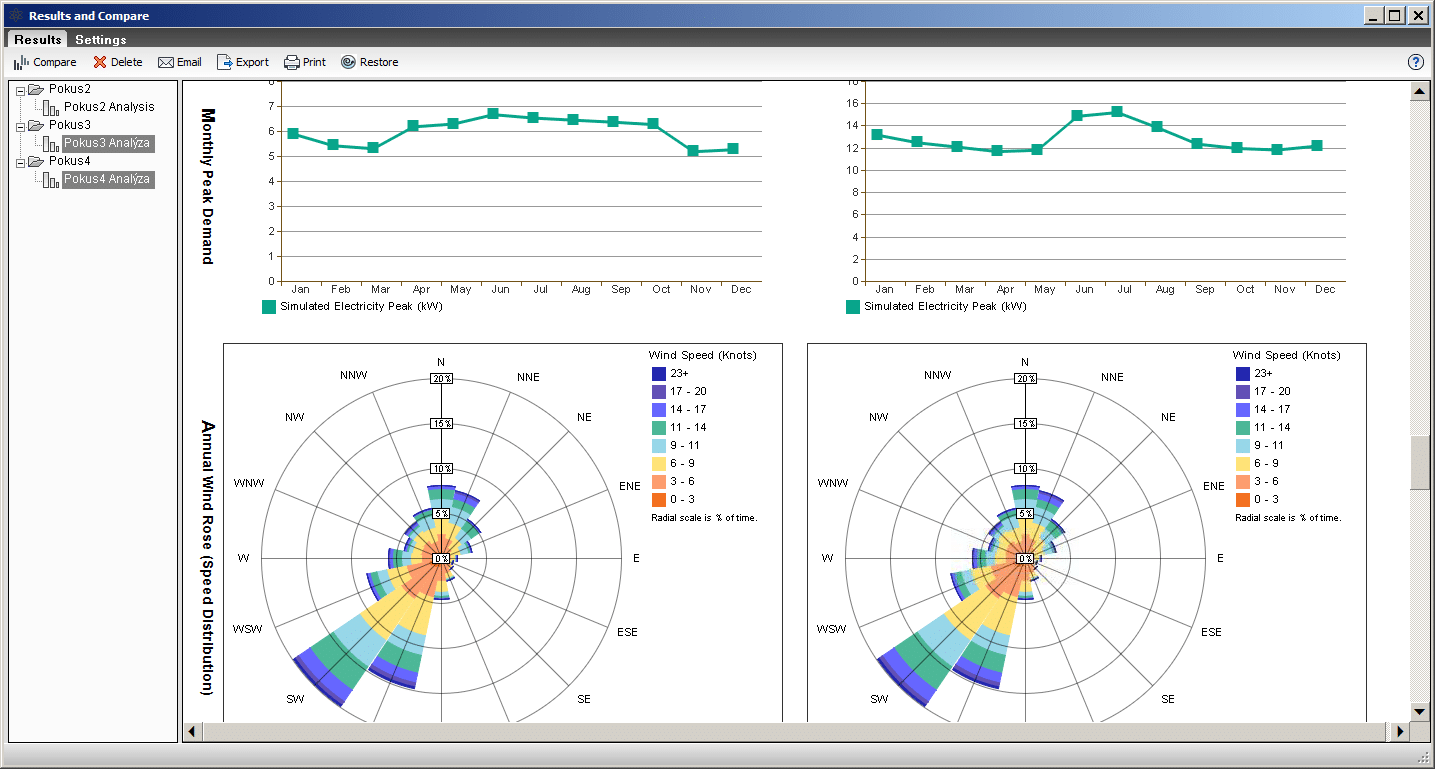

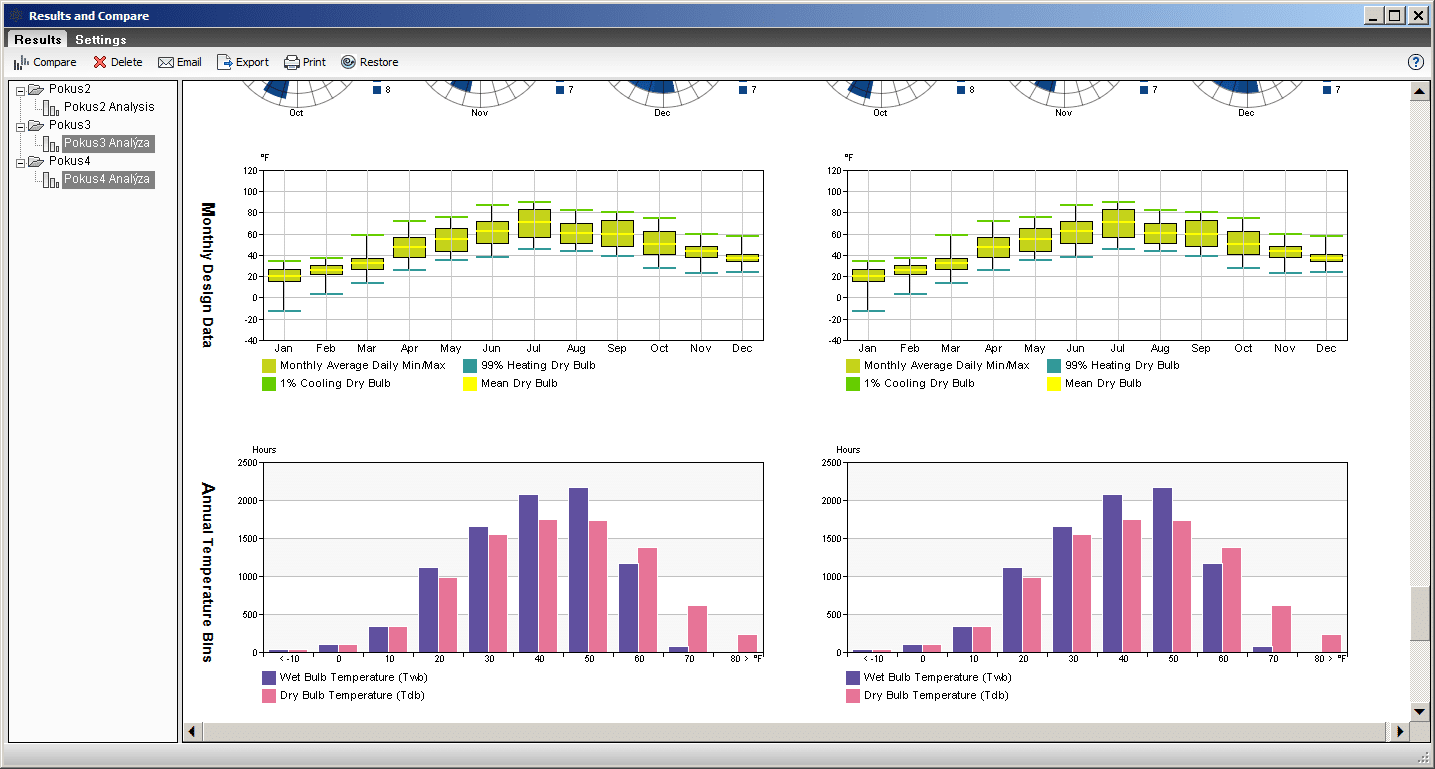

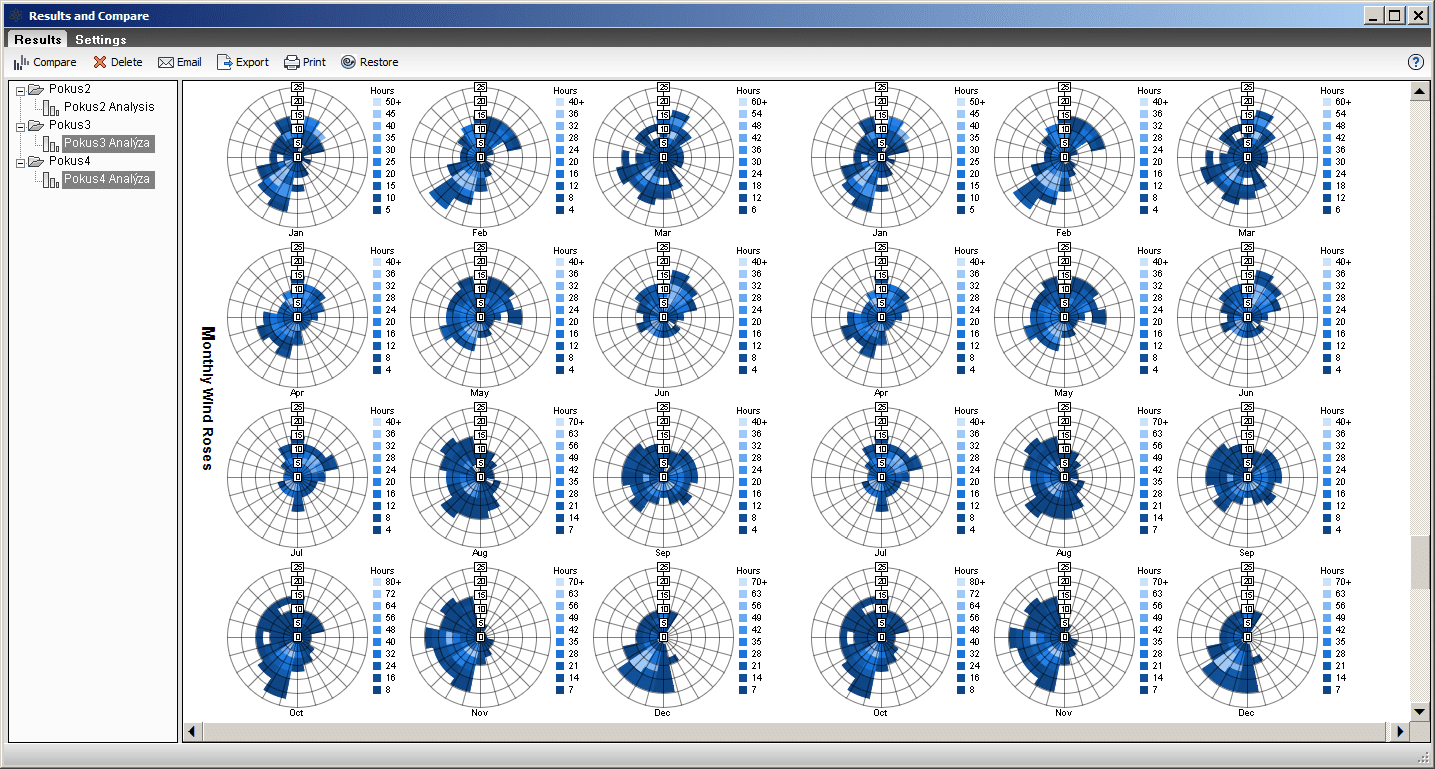

Ukázky grafů porovnávací analýzy:
