Následující novinka jistě potěší mnoho uživatelů, kteří se často zabývají manipulací s materiály v projektu. Určitě nebudu sám, komu rozhraní z minulé verze moc k srdci nepřirostlo a se slzou v oku vzpomínali na prostředí z před-předchozích verzí. 🙂
Nové rozhraní Prohlížeče materiálu
S cílem usnadnit efektivnější navigaci v dostupných materiálech a to jak v rámci projektu, tak i ve standardní systémové knihovně, bylo upraveno rozhraní Prohlížeče materiálu. Ve výchozím nastavení je grafické rozhraní přednastavené pro procházení materiály v rámci projektu Revitu.

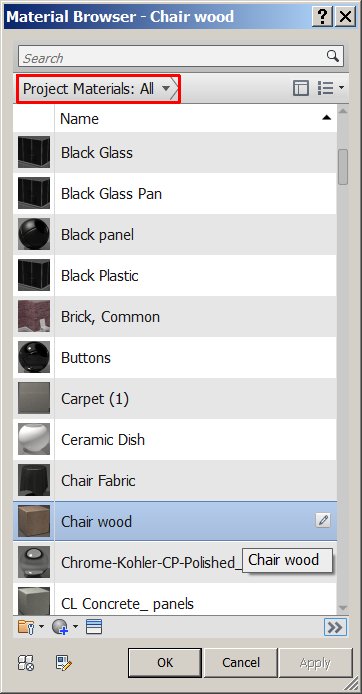

Výchozí vzhled Prohlížeče materiálů
Mimo výchozí podoby grafického rozhraní, je zde možno provádět mnoho dalších úkonů.

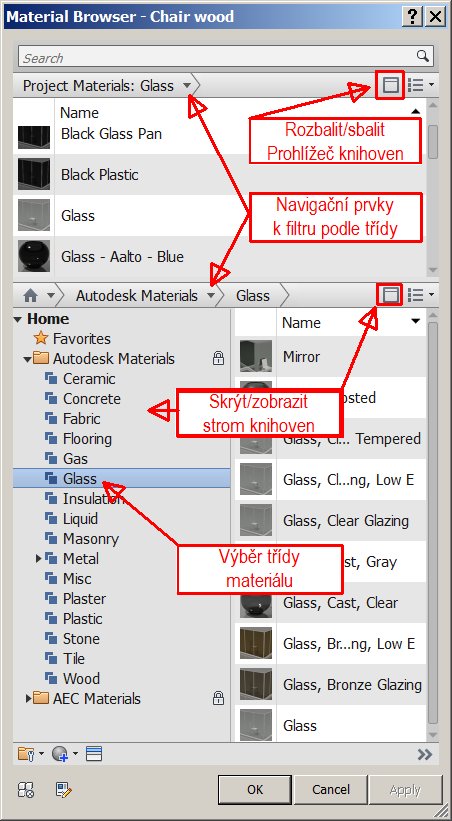

Ovládací prvku Prohlížeče materiálů
- Uživatelé mohou kliknout na horní přepínací tlačítko pro zobrazení/skrytí Prohlížeče knihovny.
- Uživatelé mohou pomocí horních navigačních prvků filtrovat materiály projektu.
- Ve střední části mohou uživatelé klepnutím na trojúhelníkové tlačítko přepínat podkategorie.
- Uživatelé se mohou také pohybovat v levém výběrovém stromu, obsah výběru se projeví v náhledové části.
Celé vylepšení je zaměřeno na minimalizaci obsazeného prostoru na obrazovce a zjednodušení při manipulaci s aplikací.
Předpokládané nejčastější použití:
- rychlý výběr existujícího materiálu obsaženého v aktuálním projektu
- nalezení a výběr materiálu z určité kategorie ze samostatné knihovny materiálů
- výběr existujícího materiálu a jeho úpravy
Úpravy materiálu
V Revitu byly sloučeny dva dříve samostatné dialogové panely Prohlížeč materiálu a Editor materiálu do jediného společného panelu. Navíc bylo provedeno vylepšení pro snazší použitelnost a naučitelnost celého grafického rozhraní.

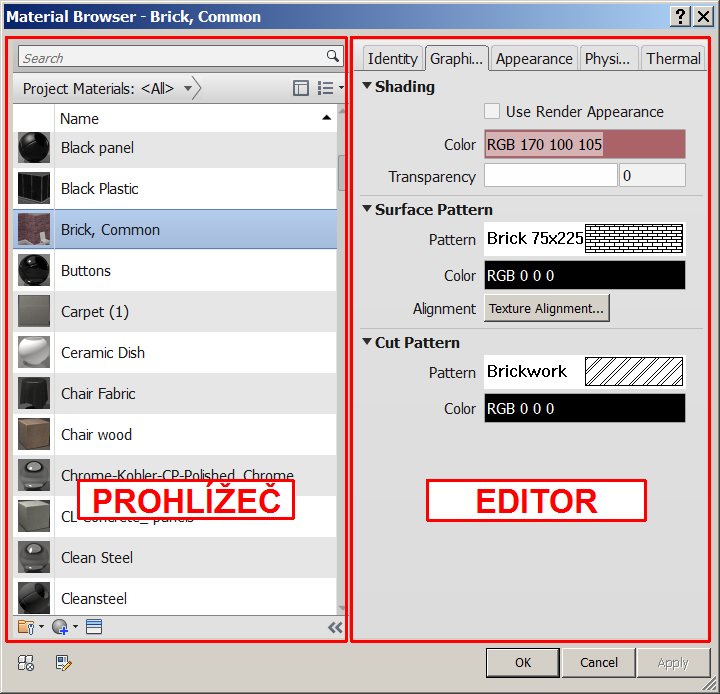

Dva v jednom
Předpokládané časté využití dialogového panelu:
- uživatel chce v rámci projektu upravit existující materiál
- uživatel chce duplikovat existující materiál a vytvořit nový
Klasifikace materiálů
Ve spojení s ovládacími prvky uživatelského rozhraní Prohlížeče materiálu byl pro rychlé vyhledávání v rámci projektu nebo knihovny zaveden upravitelný systém klasifikace materiálu. Tento systém se vrací k předchozí funkcionalitě známé z dřívějších verzí AutoCADu nebo Revitu. Celý systém klasifikace materiálů je poměrně jednoduchý a spočívá v nastavení vlastnosti materiálu s názvem "Class", obsažené na kartě Identity dialogového panelu Prohlížeč materiálu.
Změna třídy materiálu
Třídu materiálu (Class) můžete upravit v rámci projektu výběrem z existujících tříd.

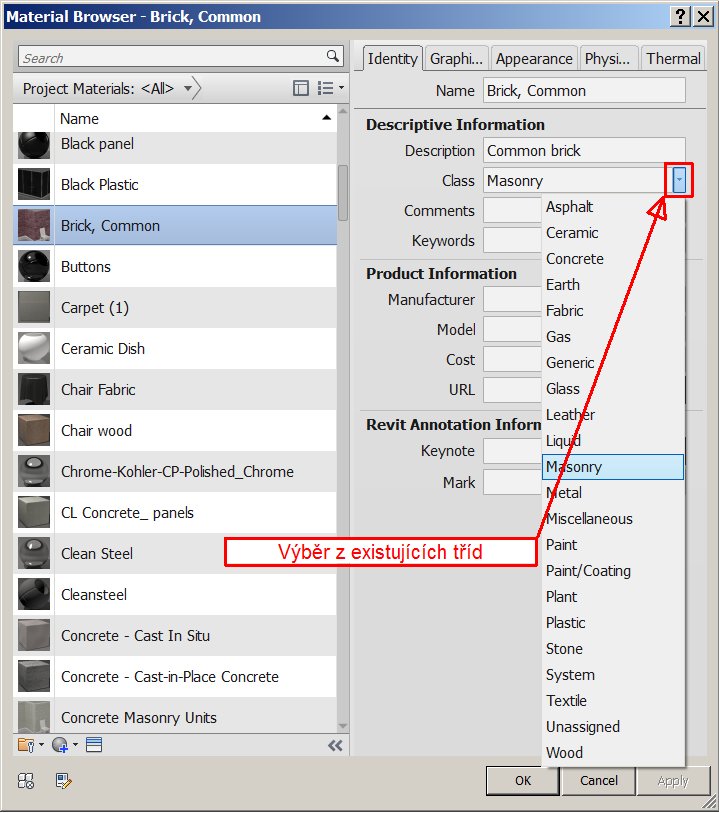

Změna třídy materiálu
Vytvoření nové třídy
Chcete-li vytvořit novou třídu, jednoduše zadejte novou hodnotu do pole Class (třída).

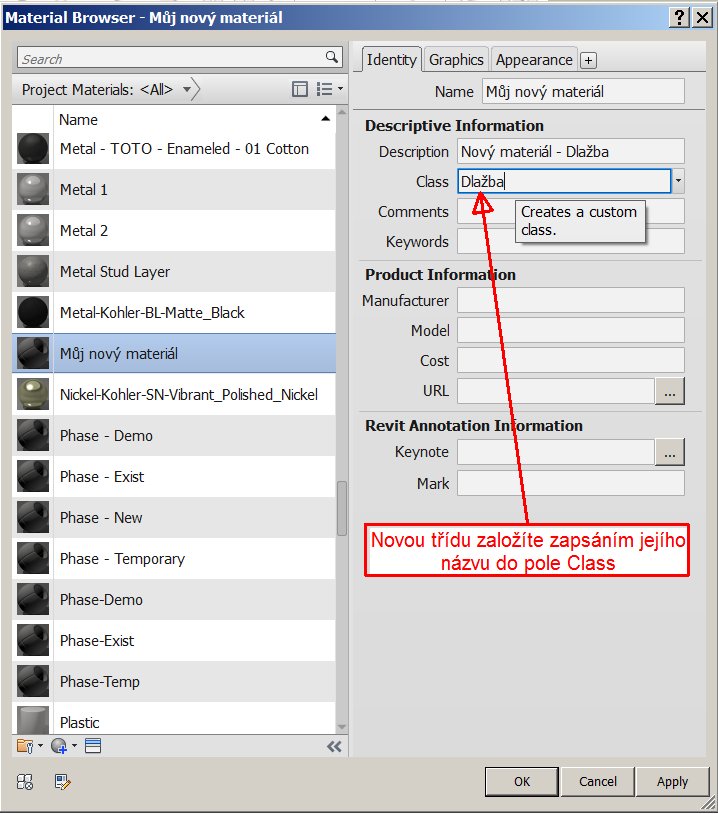

Vytvoření nové třídy
Odstranění existující třídy
Pokud si přejete z vašeho projektu třídu odstranit, odstraňte všechny materiály z této třídy a původní třída zmizí.
Předpokládané časté využití dialogového panelu:
- uživatelé mají v projektu mnoho materiálů a chtějí podle filtru třída rychle vybrat existující materiál
- firma chce pro lepší přehlednost jejich materiálů vytvořit vlastní systém klasifikace materiálů
