Novinky AutoCAD Plant 3D 2017
Dne 7.4.2016 vyšla nová verze známého CAD programu postaveného na bázi AutoCAD - Plant 3D. Tato verze s označením toho přináší opravdu spoustu nového Základem jsou samozřejmě jako vždy novinky ze samostatného programu AutoCAD, o kterých jsme již psali na našem blogu. Doporučujeme je tedy také nastudovat a pročíst si co nového přinesla samostatná aplikace AutoCAD.
Novou verzi programu Plant 3D si můžete stáhnout po přihlášení do vašeho Autodesk Account. Tam jej naleznete pod záložkou Produkty.
Souhrn novinek AutoCAD Plant 3D 2017
P&ID Kreslení

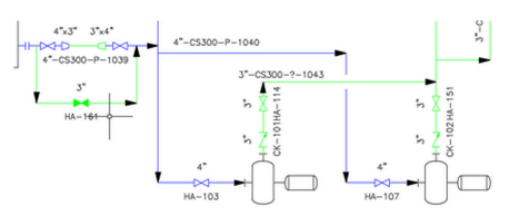

Nově můžete odlišit ve schématu P&ID jednotlivé linie potrubních tras. Například potrubí dimenze 80 můžete barevně odlišit od potrubí dimenze 100.

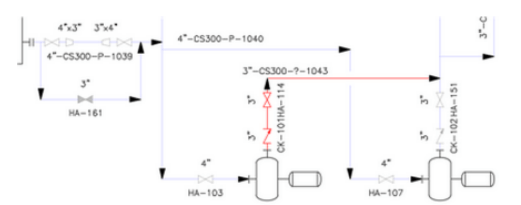

Vhodné je použít i novou možnost zprůhlednění linie. Tuto možnost je vhodné například použít při kontrole kdy správné potrubní trasy zesvětlíme a trasy k opravě se stanou zřetelnější.
Vícecestné ventily

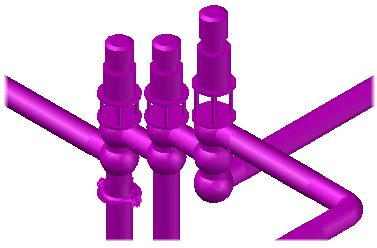

Nově dochází k podpoře více cestných ventilů (Multi-port valve). Ty jsou rozšířené ve výrobních závodech potravin a farmaceutickém průmyslu.
Tažené ohyby potrubí

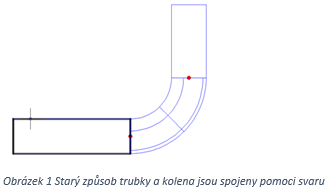

Při použití ohybů a kolen tvořených ohnutím rovného potrubí se nyní potrubí v koleni nerozdělí. Rozdíl je viditelný na následujících obrázcích.
Vytvoření vzdálenosti od referenčních bodů a hran v izometrii
Při automatickém generování izometrie je nově možnost vložit kótu vzdálenosti mezi potrubím a dalšími 3D objekty.
Převodník PCF to Pipe
Pokud vám někdo pošle soubor izometrických dat *.pcf tak nově AC P3D umí z těchto dat vytvořit zpětně potrubí. Tato data mohou být i z jiného software podporující tento formát.
Vylepšené parametrické modelování zařízení

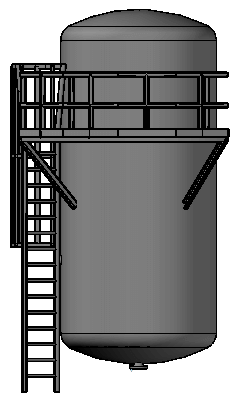

Nově byl do modeláře parametrického zařízení doplněn modul těles, se kterými lze celé zařízení vytvořit. Jedná se především o doplňkové tělesa, kterými lze vytvořit plošiny, nohy, sedla atd.
Vylepšení izometrie
Nově okruhy, které obsahují kompletní sadu ovládacích prvku nebo jiné potrubní smyčky jsou nyní zahrnuty na jeden list (Takové smyčky se tedy nerozdělují)
Dále byla provedena řada vylepšení která zlepšuje funkčnost izometrií a opravuje chyby a problémy které v minulosti vznikali.
