Dnes se podíváme, jak lze v CIVILU vykreslit nároží jako složený kružnicový oblouk. Jedná se sice o starší záležitost, ale v posledních dnech přibylo dotazů jak na vykreslení.
Postup vykreslení naleznete v článku.
Nejprve se podíváme na postup vykreslení v bez použití funkcí Civilu 3D.
Nároží se navrhuje jako složený kružnicový oblouk podle ČSN 73 6102. Velikost poloměru obruby R2 (R5) se zvolí podle doporučení z normy.

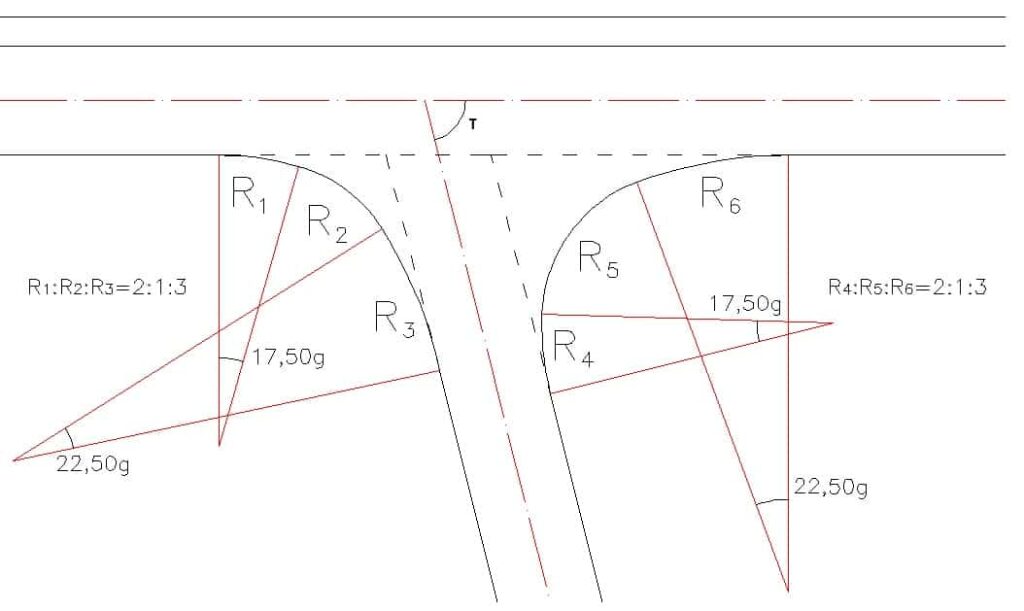

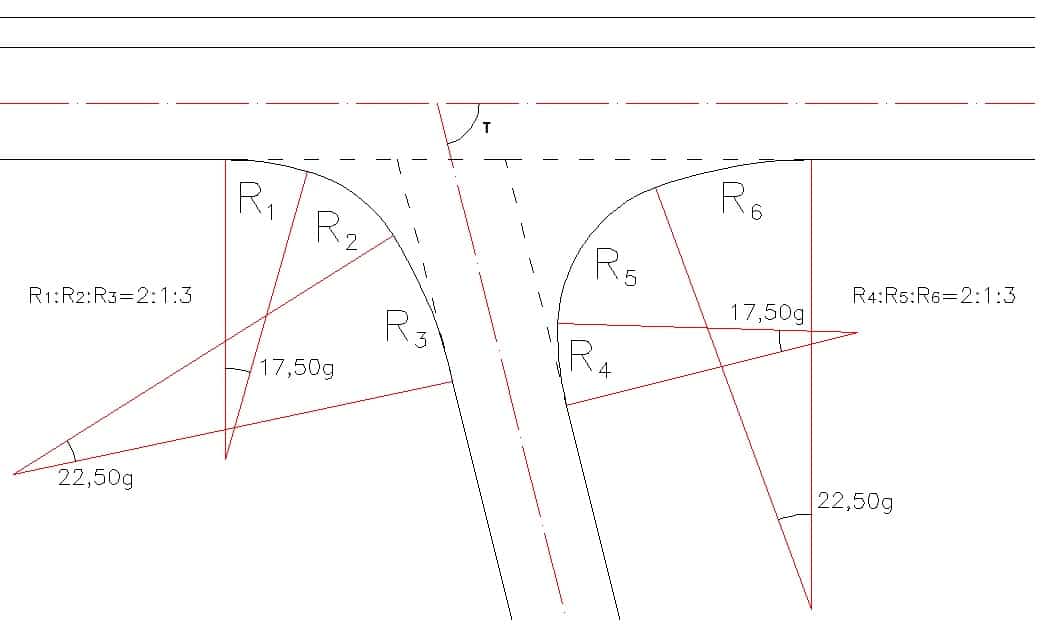

Při ručním zadávání dejte pozor na to v jakých jednotkách úhel zadáváte - stupně, nebo grady. Budeme kreslit nároží pro R1:R2:R3 = 2:1:3.
Jen před kreslením, nebo výpočtem vytyčovacích prvků nezapomeňte, že úhel α2 se odvíjí od úhlu křížení os komunikací (τ).

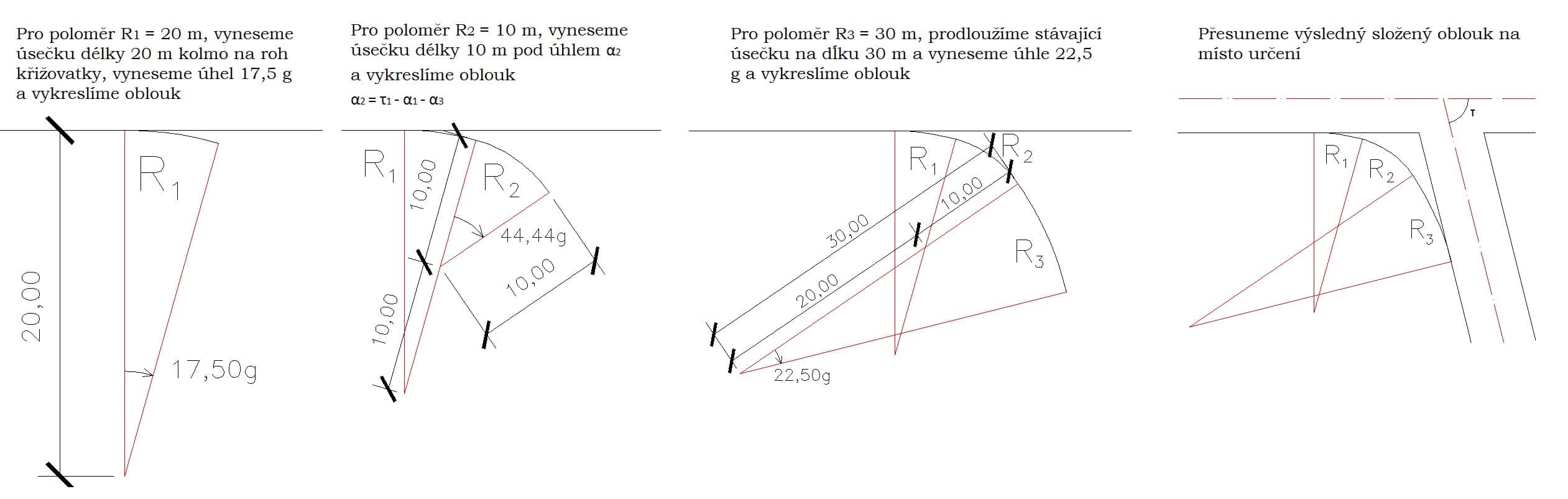

Postup vynesení je zobrazen na obrázku.

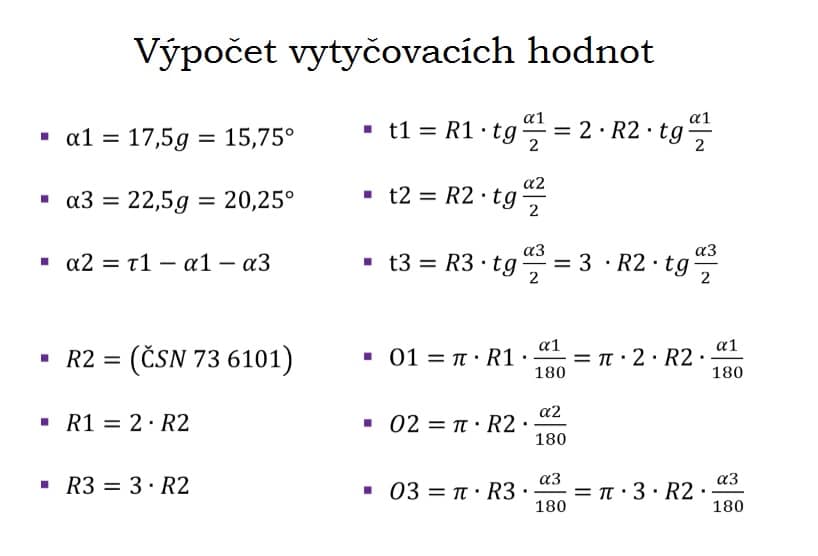

Pro vynesení složeného oblouku v Civilu budeme potřebovat znát některé údaje z vytyčovacích hodnot.
Nyní se již podíváme na postup vykreslení za pomocí funkcí AutoCAD CIVIL 3D.

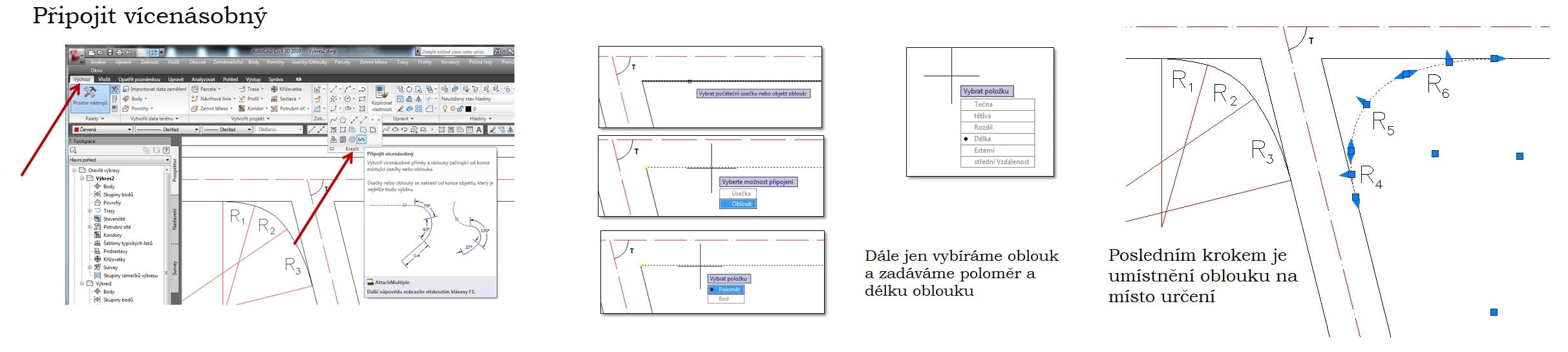

1) První z funkcí kterou si ukážeme je za pomoci Vícenásobného oblouku.

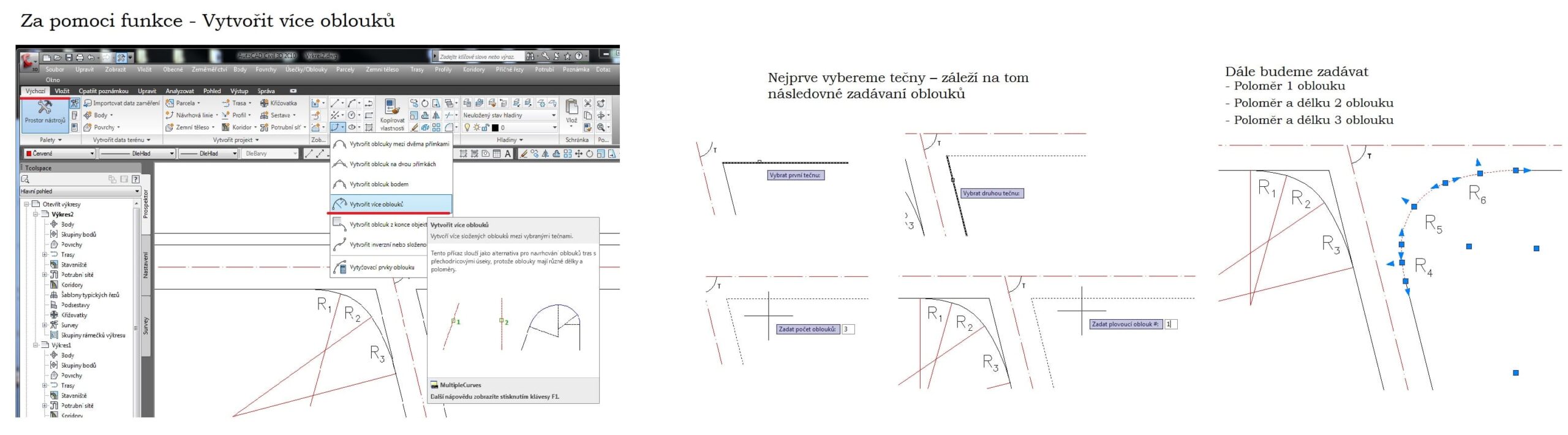

2) Druhou funkcí kterou si ukážeme je Vytvořit více oblouků.

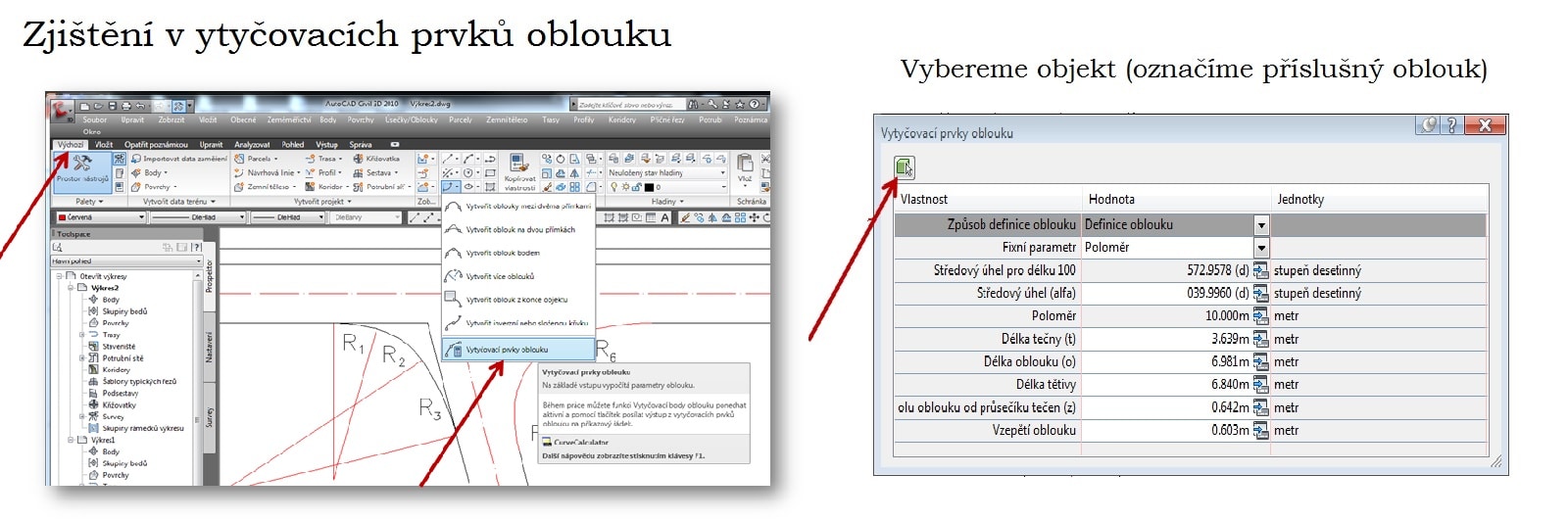

3) Pokud budete chtít znát vytyčovací prvky již nakresleného, oblouku můžeme využít příkazu Vytyčovací prvky oblouku, který nám na základě výběru vypočítá parametry oblouku.
Doufám, že se Vám malý výlet do funkcí Civilu líbil a byl pro Vás užitečný.
