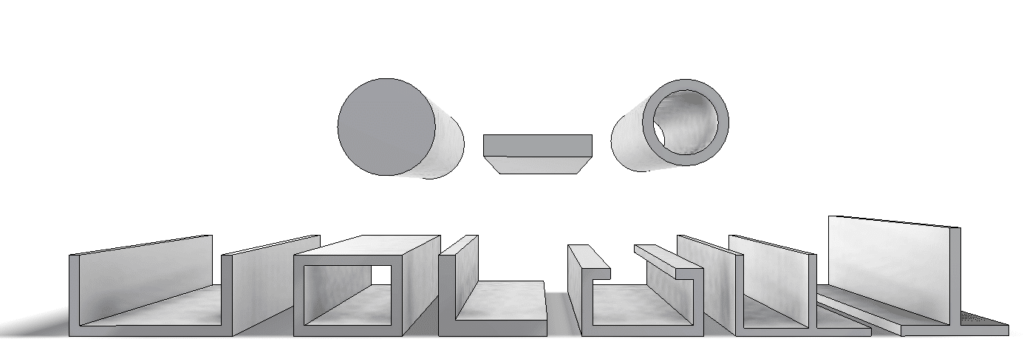

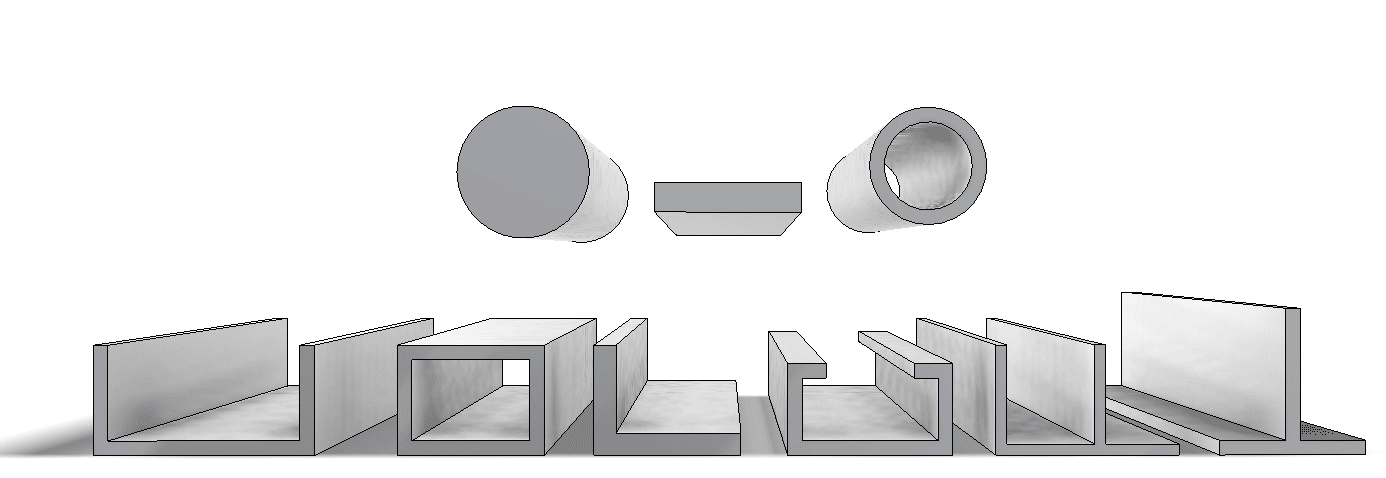

Knihovna základních hliníkových profilů obsahuje tvarově jednoduché profily základních geometrických tvarů v rozměrových řadách, jako jsou plné tyče ploché, hranaté, kulaté, nebo duté profily - kulaté a pravoúhlé trubky, L, T, U, Z.
Základní hliníkové profily
Knihovna základních hliníkových profilů byla vytvořena v produktu Autodesk Inventor 2016 a je určena výhradně k použití s tímto systémem či stejným novější verze (Autodesk Inventor 2017 atd.). Nižší verze tohoto produktu či jakékoliv jiné CAD systémy nejsou kompatibilní a funkčnost může způsobit problémy.
Knihovna existuje jak pro verzi Inventoru s použitím Vault Serveru, tak i pro Obsah pracovní plochy. Základní hliníkové profily z knihovny lze využít jednoduchým vložením do sestavy, tak i vložením za pomocí generátoru nosných konstrukcí.
Postup instalace
Soubor s knihovnou základních hliníkových profilů je potřeba vykopírovat do adresáře k místním souborům „Obsahového Centra“. Ve výchozím nastavení jsou místní knihovny umístěny v této cestě:
C:ProgramDataAutodeskInventor 2016Content CenterLibraries

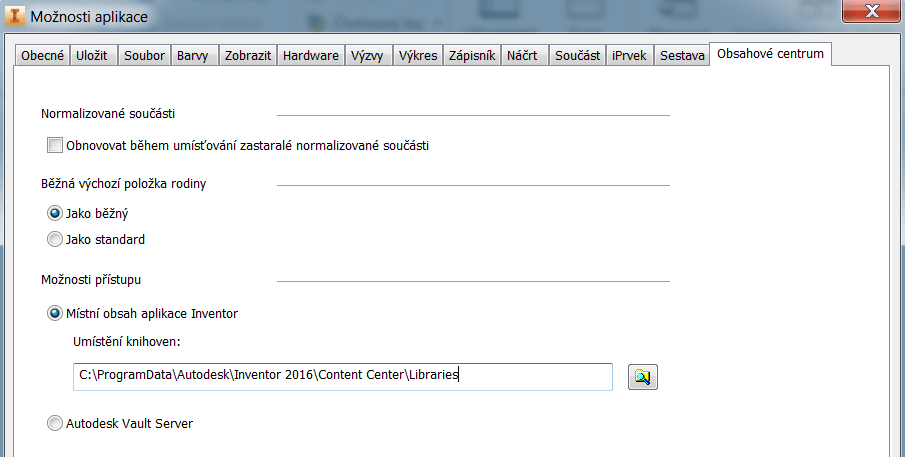

Možnosti aplikace - Obsahové centrum
Následně je potřeba v rámci nastavení projektu přidat knihovnu do výběru aktivních knihoven, nebo přemigrovat do prostředí SQL databáze Obsahového Centra.

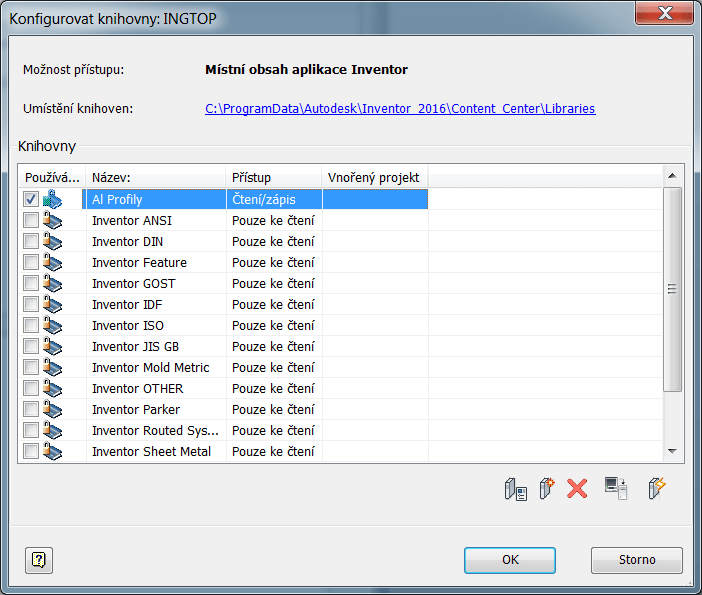

Nastavení knihovny v projektu
