Fusion 360 - Optimalizace nářezových plánů

Fusion 360 Nesting & Fabrication Extension je plně integrované rozhraní ve Fusion 360 díky kterému rozšíříte základní možnosti 3D navrhování a modelování Fusion 360 o přístup ke specializovaným nástrojům pro přípravu a automatizaci optimalizovaných plechových nářezových plánů ale i jiných například truhlářských nářezových plánů

Hlavní funkce:

Automatizace a optimalizace nářezových plánů

Cena licence:
od
33452
 Kč
Chci licenci »Získat zkušební verzi zdarmaChci poradit s výběrem
Fusion 360 optimalizace narezovych planu

Další druhy a možnosti rozšíření Fusion 360 »

Hlavní funkce Fusion 360 Nesting & Fabrication Extension

Nástrojové rozšíření pro automatizaci a optimalizaci nářezových plánů pro plechy, truhlařinu, a další. Optimalizujte výtěžnost materiálu pomocí automatické detekce materiálu, tloušťky a množství dílů. Díky plné integraci na výrobu generujte jednoduché nářezové plány, generujte nastavení, dráhy nástrojů a NC kód přímo ve Fusionu. Toto rozšíření vám pomůže:

  • Optimalizovat nářezový plán pro ocelové plechy, dřevotřískové desky, polykarbonátové desky, skleněné tabule a další plošné a deskové součásti a materiály.
  • Optimalizace výpočtu a tedy ze stejného materiálu získat více dílců a méně zbytkového odpadu.
  • Pro výpočet umí i využít jiné zbytkové materiály a tím opět šetří vaše náklady.

Licence tohoto rozšíření neobsahuje samostatnou licenci Fusionu. Rozšíření nelze dokoupit pro kutilské licence Fusionu.



Přehled

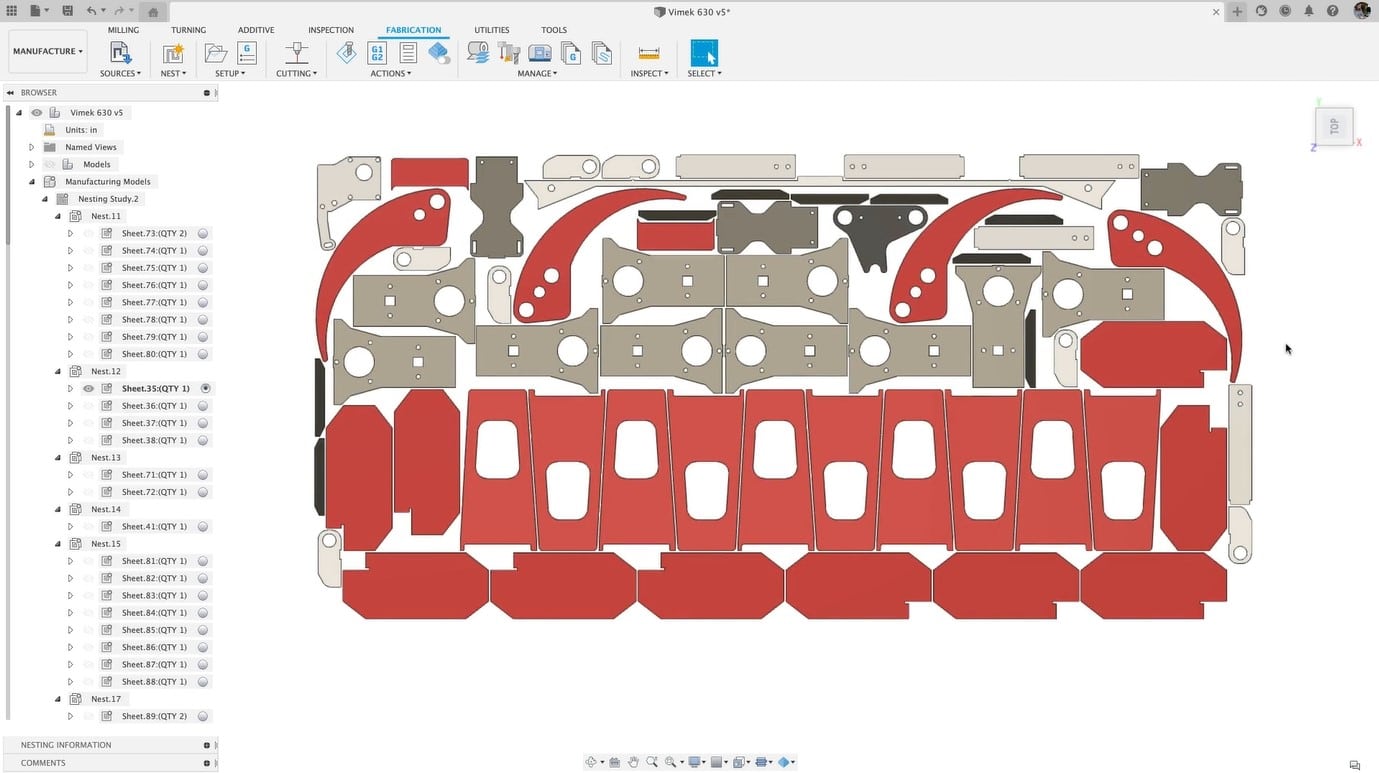

Toto rozšíření přináší sílu plně integrovaného, automatizovaného a asociativního nástroje "Nesting" nebo-li optimalizace nářezových plánů. Optimalizace byla vytvořena tak aby se jednoduše dala využít na již existující sestavy ve Fusionu 360, pomocí filtrů výběru jednotlivých součástí. A to tak, aby ve výsledku byl ušetřen čas na přípravu modelu. Když budete připraveni použít nástroj pro optimalizaci nářezových plánů stačí přejít to prostředí výroby jednoduše bez převádění či exportu vašich dat. Tímto jednoduchým přechodem nedochází k žádné ztrátě dat během procesu. Lze rychle nastavit studii optimalizace nářezových plánu, pomocí známého dialogového okna.

Součásti jsou automaticky zarovnány, seřazeny do skupin dle materiálu a tloušťky. Jednoduchý nářezový plán je vytvořen na základě vašich specifikací. Optimalizace nám umožňuje porovnávat klíčová měřítka vlastností a testování výsledků. Dále pak detailnější přehled vlastností najdeme v reportní zprávě nesting optimalizace. Jakmile vytvoříte optimalizované rozložení, můžete následně vytvořit i trajektorie nástrojů pro výrobu. Na výslednou trajektorii pak můžeme uplatnit jeden z přizpůsobitelných CAM postprocesorů a tím získáme kód pro obráběcí stroj. Optimalizované rozložení také mohou být exportovaná jako DXF pro další podporu různých pracovních postupů.

Co ale pokud nastane nějaká změna v původním modelu? Optimalizace nářezových plánu a výroby je plně asociativní, takže veškeré změny jsou automaticky zpracovány s aktualizací rozložení. Aktualizace výrobních nástrojových drah a operací je také stejně tak jednoduchá.

Příprava optimalizace

Rozšíření optimalizace nářezových plánu a výroby obsahuje několik užitečných modelů a předefinovaných nástrojů. V prostředí návrhu lze jednoduše provést příprava optimalizace (Nesting) pomocí filtrů součástí modelu a tím redukovat celkový čas stráve. Můžete nastavit globální parametry optimalizace plánů pro každý zdroj, a dokonce přidat externí zdroj komponent. Toto umožnuje propojení několik projektů či podsestav do jediného pro lepší přehled o použitém materiálu. Využít můžete i knihovnu využívaných materiálů. Parametry obalového materiálu jsou provázané na výpočty optimalizace a dají nám tak lepší přehled nad výsledky a náhled do výsledné využití či ceny. Materiály včetně jejich parametrů pro optimalizace můžou být ukládány a sdíleny pro jednoduchou standardizaci skrze celý pracovní tým. Tato nabídka nástrojů by měla především poskytovat lepší kontrolu ale optimalizaci nářezových plánu lze provést i bez rozsáhlejšího nastavení.

Reportní zprávy

Vytváření studií optimalizace nářezových plánu je ve Fusionu 360 jednoduché, rychlé a flexibilní. V prostředí výroby je celá řada nástrojů pro práci s tvary, výpočty a materiály. Algoritmus následně provede optimalizaci nářezových součástí podle zvolených parametrů. Vždy je možné upravit studii optimalizace po aktualizaci jakéhokoliv parametru.

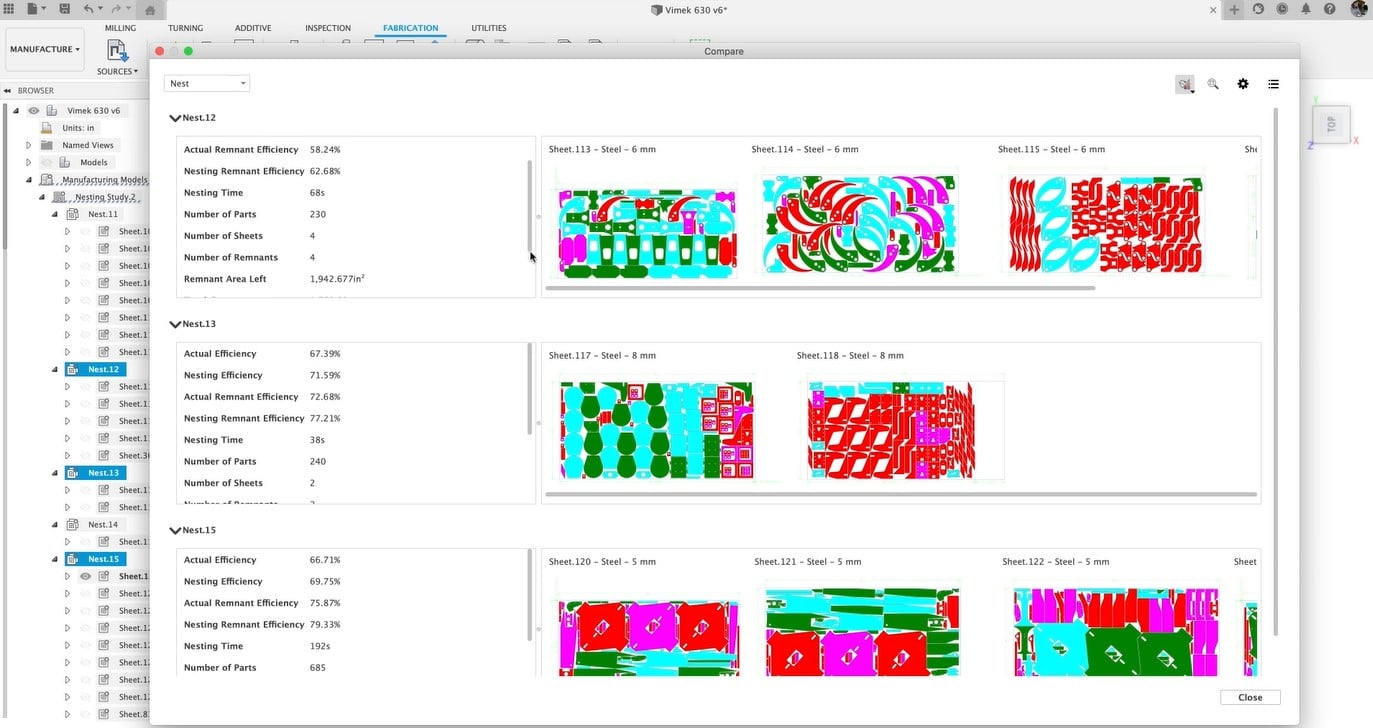

Po připravení optimalizace můžete jakýkoliv počet listů a rozvržení plánů mezi sebou porovnat. Dialogové okno porovnání poskytuje nastavitelný přehled jakéhokoliv důležitého aspektu jako je cena nebo efektivita stejně tak jako přehled listů optimalizace nářezových plánu. Tento rychlý a informativní náhled pomáhá například při obchodních rozhodnutích. Zpráva poskytuje detailnější informace v tisknutelné podobě. Zpráva taktéž poskytuje nastavení pomocí šablon, kde jednotlivé listy lze skrýt pro kontrolu délky zprávy. Sdílejte jednoduše nastavení optimalizace nářezových plánu pomocí možnosti uložení do PDF.

Výroba

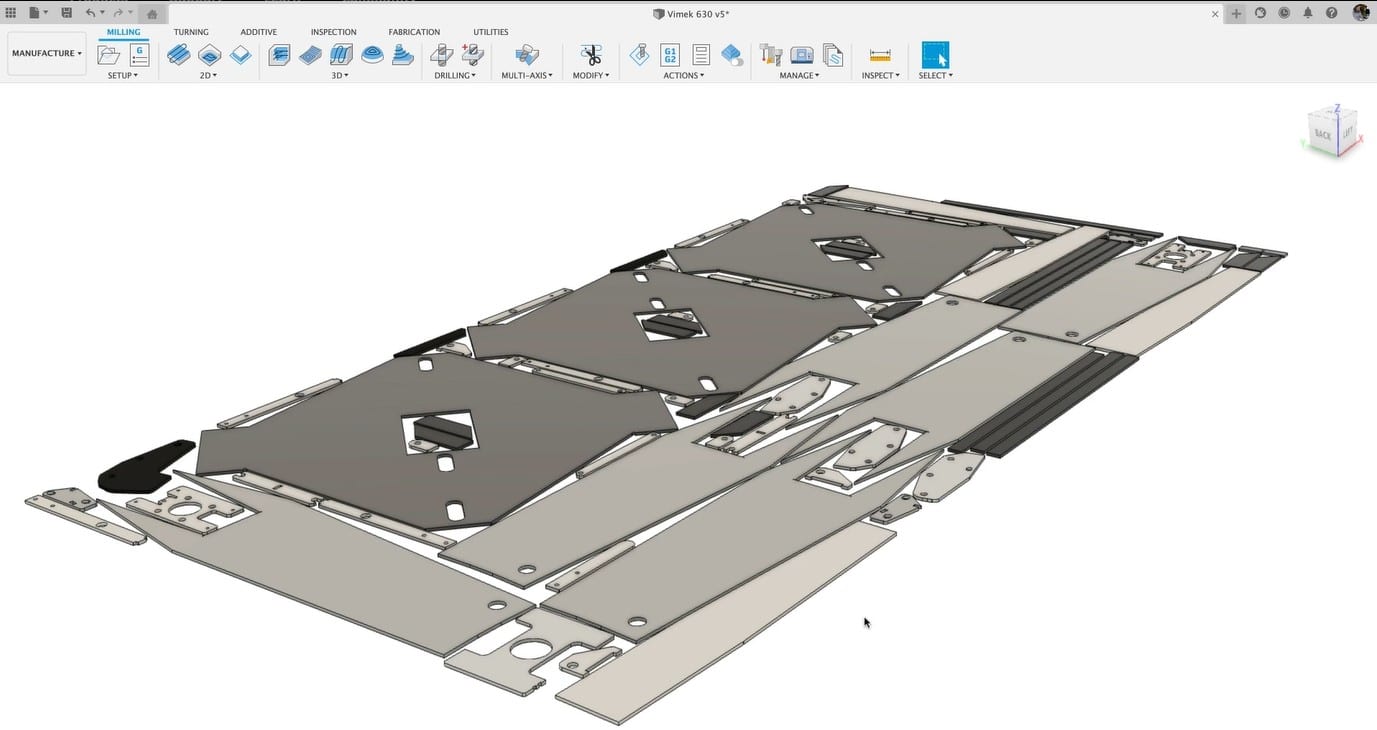

Rozšíření obsahuje okamžitý přistup k vytvoření drah nástroje pro mnoho CNC strojů. Vytvořte jednoduše nastavení výroby z listů optimalizace a začněte vytvářet dráhy nástroje s jednoduše použitelným nastavením pro obrábění a řezaní. 2D profilovací operace podporují výběr pomocí plochy, pro rychlý výběr všech okrajových křivek, které leží ve stejné rovině jako vybraná plocha. Pokud je vybraná možnost "zachovat zdroj" v průběhu optimalizace nářezových plánu, výsledné plány pak obsahují náčrtové čáry pro jednoduché odřezaní zbytků. Stačí vybrat danou křivku jako okrajovou křivku.

Porovnání funkcí s klasickou licencí Fusionu

Funkce
Fusion 360
Fusion 360
+
Nesting & Fabrication Extension
Jediný dokument
Uspořádání více součástí dohromady v aktuálním (jediném) dokumentu.
Více dokumentů
Vytvoření rozložení více částí z různých zdrojů dokumentů.
Základní uspořádání
Rozložení na jeden list. Uspořádá více objektů na náčrtu/rovině/ploše.
Asociativní aktualizace
Automatická aktualizace rozložených objektů v případě změny návrhu některého z rozložených objektů.
Příprava rozložení
Přístup k dalším nastavením pro kontrolu rozložení optimalizovaného nářezového plánu  (s možnostmi zahrnutí/ignorování prvků).
Pokročilé uspořádaní a rozložení
Rozložení vybraných objektů na více listů. Pokročilé rozložení umožňuje také automatickou detekci materiálu, tloušťky a množství.
Pokročilé nastavení dílů a materiálů
Definujte či přepište parametry včetně množství dílů, orientace vláken dřeva, povolených rotací, nastavení ceny a dalších.
Knihovna materiálů
Zlepšete spolupráci ve svém týmu vytvořením cloudové knihovny materiálů a polotovarů s běžně používanými rozměry a cenami.
Report o rozložení
Vytváření zpráv o rozložení v HTML, které lze ukládat a sdílet ve formátu PDF.
Porovnání rozložení
Rychle porovnávejte optimalizované nářezové plány, studie rozložení a plechy s různými parametry a pomáhejte si tak při nákupu surovin a ušetřete práci na cenových nabídkách a odhadech.
Štítky součástí
Automatické generování štítků na součásti, které lze umístit na řezané díly pro snadnější sledování výroby.
Generování dráhy nástroje
Vytvářejte vysoce efektivní dráhy nástrojů pro výrobu s laserem, plazmou, frézou a vodním paprskem.
Postprocesory
Přístup ke knihovně postprocesorů pro export NC kódu pro různé typy strojů a NC řídicích jednotek.
Pokročilá automatizace pracovních postupů
Zjednodušte běžné operace generováním nastavení a drah nástrojů pro stávající výsledky rozložení a zkraťte tak dobu programování CAM.
Automatické řezání zbytků
Generování náčrtů, které lze použít k oddělení zbytků rozložení na listech pro rychlejší zpracování.
Export DXF s mapováním vrstev
Export listů s rozložením jako soubor DXF (s daty namapovanými na vrstvy) pro použití se softwarem CAM třetích stran.

Fusion 360 pomáhá rychlejší výrobě »
